Появление на рынке новых материалов для кровли увеличило сложность в герметизации между стеной и кровлей. По этой причине изготовители кровельных покрытий стали создавать новые методы защиты, и вот некоторые из них. Нужно сделать прорезь в стене, куда будет вставлена планка из металла уголкового вида. Полка, которая будет вставлена в стену, обладает малым размером по ширине, и потому такой стороной угол почти в полной мере углубляется в стену. Ширина другой полки, которая расположена вертикально, больше, и она играет роль нахлеста на материал кровли. Такой элемент крепится саморезами к стеновым поверхностям. На фото, представленном ниже, есть схема этой защиты.

Второй вариант почти такой же, но вместо прорези применяют деревянные рейки, которые закладывают в кладку из кирпичей при возведении дома. На рейку обычно прикрепляют защитную планку посредством саморезов, а еще часто под нее закладывают ленту для герметизации. Третий метод помогает создавать примыкание кровли к стене – применять 2 элемента. Верхний прикрепляют к стене посредством саморезов или дюбелей, нижний надевают с обратной стороны на верхний посредством замковых соединений. Нижний край фартука снизу прикрепляют к покрытию кровли посредством клейммеров. Все стыки обязательно будут заполнены герметичными составами.

Примыкание мягкой кровли

Все описанные выше способы можно применять и для мягких кровель, но у нее есть и свои специфики. Стоит начать с того, что примыкание мягкой крыши к стене выполняется из гибких битумных материалов

. Вот пошаговое описание способа:

1. Над местом монтажа кровельного материала на высоте 0.2-0.3 метра по стеновой поверхности делают штробу вдоль участка примыкания.
2. Далее по линии стыка нужно уложить брусок, который разрезан по диагонали, т.е. получается плавный переход от стены до кровли.
3. Прикрепляют брусок с треугольной формой или на обрешетку, или на стену.
4. Производят укладку мягкой крыши с заведением ее на стену на высоту до 0.1 метра.
5. Укладывают полосу, вырезанную из рулонного битумного материала, которая будет прикрывать стеновые части от штробы до крыши и часть покрытия кровли (0.2-0.3 метра).
6. Места прокладывания стоит заранее промазать посредством битумной мастики.
7. Укладку стоит выполнять с прокатыванием уложенной полосы, используя малярный валик.
8. Далее поверх уложенного рулонного материала устанавливают планку с отбортовкой, а полку вводят в штробу. Ширина планки должна быть 0.1 метра, и ее прикрепляют к стене при помощи саморезов на пластиковые дюбели или анкера из металла.
9. Штробу заполняют посредством герметизирующего состава.

Примыкание мягкой кровли к стене. Правильное устройство примыкания мягкой кровли к стене

На кровел линия, соединяющая крышу и стену, является очень важным моментом. Там скапливается снег и дождь, мелкий мусор и опавшие листья. Это повреждает изоляцию и позволяет влаге просачиваться под крышу, а иногда и внутрь, что требует ремонта крыши. Чтобы избежать таких проблем, вдоль соединительных линий устанавливаются надежные развязки.

Правильное устройство примыкания кровли

Основная функция кровли – защита здания от внешних воздействий. От того, насколько хорошо кровельный материал сцепится со всеми вертикальными поверхностями, зависит микроклимат внутри здания и сохранность самой кровли.

Используемые материалы

В процессе эксплуатации кровельные материалы расширяются и сужаются при изменении температуры, подвергаются различным атмосферным и другим физико-химическим воздействиям. Поэтому важно не только выбрать материал для кровли, но и правильно ее установить.

Наиболее подходящими для герметизации стыков крыш и стен являются:

• Силикон и герметики на силиконовой основе эластичны, хорошо прилипают к поверхностям, долговечны и имеют срок службы до 10 лет.

• Алюминиевая и медная гофрированная лента – обеспечивает диапазон движения и выдерживает высокие температуры. Натягивают рельеф крыши и повторяют. Это обеспечивает герметичность стыков с картоном, плиткой и шифером.

• Полиуретановая битумная мастика – долговечное и прочное соединение. Их обрабатывают мягкими кровельными материалами и геотекстильными лентами.

• Полимерные и резиновые уплотнения — могут потребоваться для водонепроницаемых полос и фартуков для ванн. Он не очень прочный, так как не выдерживает экстремальных температур и воздействия солнечной радиации.

Монтаж узла примыкания

Каждое покрытие имеет свои способы и материалы соединения кровли со стенами. Но правила действуют в любом случае. Соединения должны быть прочными, долговечными и выполнены из качественных материалов.

Наиболее часто используемые методы строительства:

• Установка стыковых планок ПС-1, ПС-2, фартуков с широкими полями перекрытия.

• Наклейте гофрированную алюминиевую или медную ленту для герметизации задней кромки.

• В углах между кровлей и стенами установить треугольные деревянные балки и обшить стены мягкими рулонами с креплениями (водонепроницаемая подкладка).

• Обработка многослойной мастикой с использованием полос геотекстиля.

Основная проблема с такими бесконтактными устройствами заключается в обеспечении надежности конструкции. Действительно, разница температурных деформаций материалов кровли и стен приводит к тому, что со временем эта сборка разрушается.

Пошаговый метод установки и крепления сарая из металлического фартука:

1. Приложите фартук к стене и проведите линию по верхнему краю.

2. Сделайте по линии бороздки глубиной 2,5-3 см (в некоторых случаях до 5 см).

3. Удалить пыль из углубления и смочить водой.

4. Вставьте верхний выступ фартука в ворота и заполните зазор герметиком.

5. Закрепите фартук на стене дюбелями.

6. Прикрепите нижний край гидроизоляции к кровельному материалу с помощью саморезов с неопреновыми или резиновыми уплотнителями.

Можно носить не гоняясь. Но тогда применяют двойные фартуки. Либо стыки между кровельным материалом и стенами укрепляют металлическими прижимными планками, простреленными дюбелями из строительного пистолета

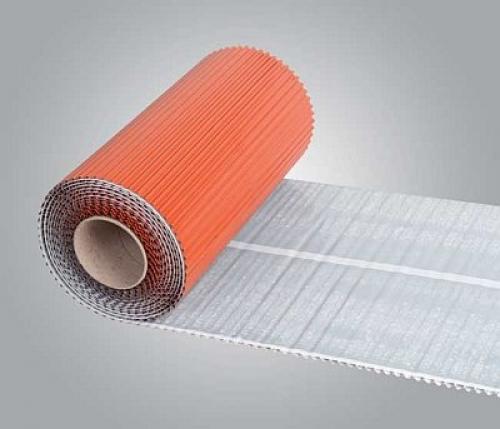

Алюминиевые клейкие полоски

Такие полосы легко растягиваются благодаря своей гофрированной структуре и плотно прилегают к рельефной поверхности.

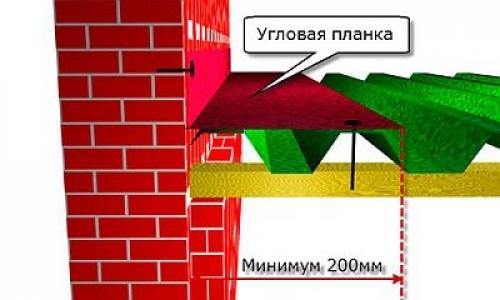

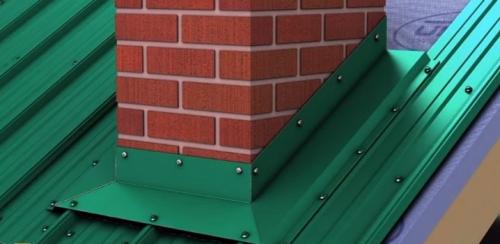

Примыкание кровли из профнастила к стене. Планки примыкания для профнастила

Использование планок примыкания для профнастила — очень важная, с практической точки зрения, тема. Эти изделия делятся на верхние и нижние, а также отличаются их размеры. Обязательно надо разобраться, как установить планки примыкания.

Назначение

Визуальная красота профлиста давно по достоинству оценена рядовыми потребителями и даже дизайнерами. Однако не всё так просто, как кажется — в ряде мест при его установке образуются эстетические проблемы. Например, невозможно обеспечить – даже при самой тщательной укладке – сохранение целостности на стыках:

с дымоходами;

фронтонами;

капитальными стенами;

трубопроводами вентиляции;

антенными мачтами и другими конструкциями.

Но нарушение целостности — это не только визуальная проблема. Проникновение воды снаружи негативно сказывается на состоянии кровельных конструкций. Именно эти проблемы и способны успешно решить планки примыкания для профнастила.

Дополнительно они обеспечивают надёжность сцепки листов, которые в противном случае были бы разведены в стороны и не могли быть совмещены. Разумеется, оценивают такие планки ещё и по их декоративному облику.

Описание видов

Внешне конструкция выглядит как уголок из металла. Её высота подбирается разработчиками произвольно. Специалисты разграничивают верхние и нижние планки. Вторые используются преимущественно для пропуска труб дымоходов либо вентиляции. Верхняя конструкция в таком варианте имеет почти исключительно декоративную роль.

Но всё меняется, когда речь заходит о местах, где кровля присоединена к стенам дома. Там верхняя планка оказывается базовым элементом гидроизоляции. Именно от неё зависит в первую очередь, будет ли защищено подкровельное пространство от попадания воды. Иногда приходится покрывать крышу большой площади. В этом случае планочные элементы кладут с перехлёстом не менее 10 см, а в идеале ещё больше. Такой момент непременно следует учитывать при определении желаемых размеров блоков и их общего количества.

Есть универсальное правило, нарушать которое нельзя. Оно гласит, что верхние части должны перекрывать нижние, а не наоборот. Именно такое решение гарантирует эффективность сброса осадков и исключит их протечку в нижние уровни кровельного пирога.

Источник: https://interer-i-dekor.ru-land.com/novosti/kak-sdelat-primykanie-krovli-k-stene-germetizaciya-styka-v-meste-primykaniya-profnastila-k

Примыкание кровли к стене узел. Примыкание крыши из профилированного металла

При установке покрытия для кровли из металлического профиля стоить учесть, что между ним и отвесными системами обязан остаться зазор, который дает возможность давать нужную воздушную циркуляцию в кровельном пироге.

Узел примыкания крыши к стенке просит применения особенных планок или фартуков из стали на основе листа. Монтаж одинарного фартука просит штробления стены – вдоль линии примыкания на высоте не меньше 200 мм создается канавка глубиной 20-30 мм. Края фартука отделываются ремонтным герметиком, после этого верхний краешек ставится в штробу,. Край в низу притягивается к кровельному покрытию саморезами, наделёнными неопреновыми или уплотнителями из резины чтоб убрать попадение влажности в крепежное место. Штроба, в какую ставится верхний краешек фартука, может быть наполнена раствором из цемента.

Использование двойного фартука дает возможность обеспечить большую прочность покрытию герметиком примыкания . В этом варианте не требуется штробить стенку. Верхняя деталь устанавливается к основе дюбелями, потом под нее необходимо установить элемент который находится снизу, который при помощи замкового соединения защелкивается на верхнем фартуке. Нижний фартук оборудован кляммерами, какие крепятся на крыша саморезами. Все места соединений аккуратно отделываются ремонтным герметиком.

Крыша из керамической и битумной черепицы

Если в виде конечного покрытия кровли подобрана черепица из керамики, примыкание скатной крыши к стенке создается с применением гофрированной ленты из алюминия. Лента из мягкого металла при установке повторяет профиль покрытия, в шов заливается горячий битум (водоизоляционная мастика на битумной основе), какой крепко защищает стык от попадания влажности.

С помощью гофрированной алюминиевой ленты и мастики на основе битума также можно хорошо гидроизолировать узлы примыкания крыши, сделанной из битумной черепицы .

Планка примыкания кровли к стене. Устройство верхнего примыкания к стене

ВНИМАНИЕ! Компания Вестмет рекомендует убедиться в том, что фрагмент стены оштукатурен на нужную вам высоту (если это необходимо для монтажа планок примыкания). Необходимо, чтобы гидроизоляция выведена на стену на нужную высоту.

ВНИМАНИЕ! Компания Вестмет рекомендует убедиться в том, что при монтаже верхнего примыкания будут выполнены запланированные мероприятия по реализации проекта подкровельной вентиляции.

В большинстве случаев выше последней доски шаговой обрешетки надо будет добавить дополнительную доску, причем толщина ее должна быть на 10–15 мм больше толщины досок шаговой обрешетки. Доска и листы металлочерепицы не должны доходить до стены на 50–80 мм для обеспечения функционирования подкровельной вентиляции. В случае небольшого угла наклона ската для предотвращения задувания снега в особо ответственных случаях смонтируйте между металлочерепицей и пристенной планкой аэроэлемент конька, заведя один из краев аэроэлемента конька на стену.

Аккуратно разогните планку примыкания до нужного угла, обрежьте лишний металл с верхней части, подгоните по длине и прикрепите к гребням металлочерепицы саморезами. Планки примыкания стыкуйте между собой внакладку с нахлестом не менее 10 см или с применением жестяницких приемов.

Над планкой примыкания смонтируйте планку примыкания «в штробу» или планку примыкания «внакладку», зазор между планкой примыкания и стеной покройте герметиком, заложив его в специально прорезанную штробу или в наружную отбортовку планки.

В некоторых случаях планка в штробу может быть закрыта впоследствии штукатуркой. Иногда можно обойтись без планки в штробу, например, в случаях, когда пристенная планка будет прикрыта обшивочной доской, сайдингом или наружным утеплителем с последующим оштукатуриванием.

Источник: https://interer-i-dekor.ru-land.com/novosti/kak-sdelat-primykanie-krovli-k-stene-germetizaciya-styka-v-meste-primykaniya-profnastila-k

Примыкание кровли к утепленной стене. Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу,. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания . В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .

Источник: https://interer-i-dekor.ru-land.com/novosti/kak-sdelat-primykanie-krovli-k-stene-germetizaciya-styka-v-meste-primykaniya-profnastila-k

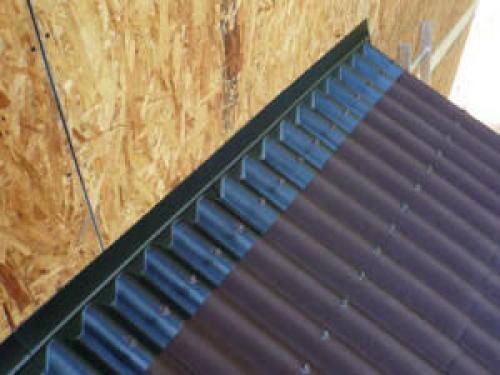

Чем заделать примыкание крыши к стене. Виды примыкания к стене

Условно делят стыковку крыши и стены, на два вида:

• боковое;
• верхнее.

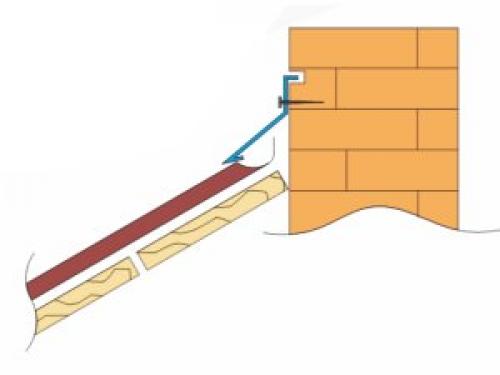

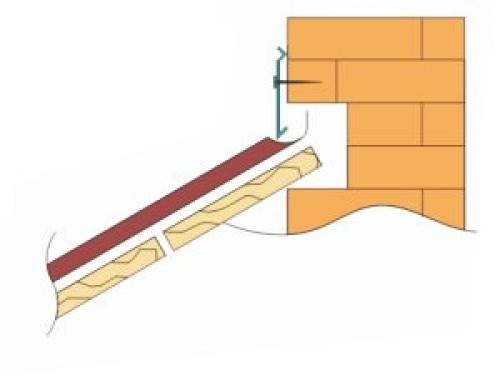

В обоих вариантах: стыковые планки:

• ПС-1;
• ПС-2.

Разберём соединение участка стыка крыши со стеной, если стропила уже смонтированы:

1. Делаем монтаж металлочерепицы, с обязательным зазором, для вентиляции.
2. В стенке, прокладываем горизонтальный уступ (штроб), глубиной 2–3 см.
3. На полоске стыков, вначале приклеивают уплотнитель (ПС-1), ставится он к стене вплотную, горизонтальную полоску вставляют в паз.
4. Крепят дюбелями.
5. Штроб заделать герметиком.
6. Планку примыкания укрепляют, саморезами.

Из профилированного металла

Все покрытия выполняются с обязательным зазором, для вентиляции.

1. Если отвесная стена: кирпичная и оштукатурена, тогда делают выемку с глубиной до 3 см, параллельно крыши.
2. Когда примыкает к металлочерепичной крыше, в углубление вставляют стальной фартук. обработав предварительно герметиком.

Планка снизу закрепляется, саморезами. Можно делать монтаж двумя фартуками сразу, применив метод наложения. Стену в таком случае не штробят:

1. Фартук укрепить дюбелями.
2. Подложить нижнюю планку, сцепить с верхним, замковым креплением.
3. Нижняя планка снабжена кляммерами, и саморезами, их прилаживают к кровле.
4. Все стыки обработать герметиком.

Из мягкой и керамической кровли

Начинают работы:

1. Делают штрабу, высотой 300—500 мм, от поверхностного слоя.
2. По всему периметру, укрепляем брусок, желательно треугольного сечения. Это нужно для плавного перехода и образования барьера при будущем возможном подтекании воды.
3. Очистить от всей грязи место соприкосновения с крышей, обработать «Праймером».
4. На мягкие составляющие, накладывается брус.
5. Склеивают мастикой (битумной) но можно и герметиком полоску для установки ендовы. Это рулонный материал, под названием ендовый ковёр, с шириной до одного метра.
6. Её устанавливают начиная от штрабы на стене. А другим концом ложат на горизонтальную плоскость крыши, с шириной не меньше 200 мм.
7. Немного прижимают, хорошо разглаживают резиновым валиком. Большие крошки, на склеенных стыках, хорошо вычищают.
8. В конце фиксируют прижимающей планкой (90—130 мм) с загибом, укладывающейся при установке в штрабу.
9. Закрепить её дюбелями, с помощью резиновых шайб к стене.

Из рулонной кровли

Можно выполнять различными технологиями. Традиционно он кладётся с обязательным напуском на вертикальную плоскость, и крепится рейками. Этот метод годится для плоских, скатных крыш. Для долговечности делаем:

• рубероид укладывают с небольшим напуском на стену здания (высота 20 см).
• рейки крепят дюбелями.
• все стыки, промазывают герметиком.

Недостатки: возможность повреждения при укладке или очистки крыши. Чтобы не допустить этого:

• Углы наполняют бруском треугольной формы, или добавочным слоем теплоизоляции.
• Делают конструкцию: один лист ватного изолятора и брусок, прямоугольной формы, устанавливают под утеплитель. Такой валик, предохранит рубероид от разрыва, и немного утеплит примыкание.

Метод флешинга

Метод довольно прост, и вполне можно сделать это и самостоятельно. Покрываются различные участки примыканий, гидрофобной мастикой с армирующим стык —«Геотекстилем».  Если применить эту методику, в итоге получим:

• абсолютно герметичный стык;
• не потеряет своих уникальных качеств долгое время.

Прежде чем наносить слой мастики, подготавливаем поверхность:

1. Если ранее были использованы рулонные материалы, нужно очистить их от посыпки.
2. Поливинилхлорид, необходимо хорошо обезжирить.
3. Бетон, обработать «Праймером».

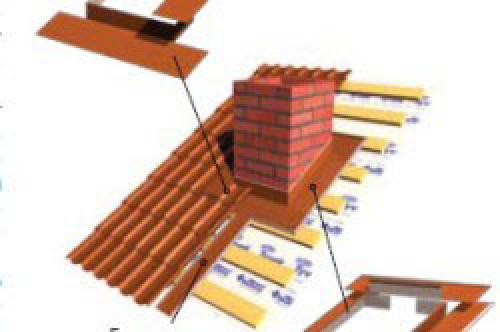

Как сделать примыкание мягкой кровли к стене. Примыкания к дымоходу и трубе

Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

Как обустроить примыкание к печной трубе.

Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на фальцевых металлических кровлях .
