Теплый плинтус установка. Основы монтажа электрического плинтуса

13.03.2022 в 13:45

Теплый плинтус установка. Основы монтажа электрического плинтуса

По сравнению с тёплым полом, электрический тёплый плинтус проще в установке, так как его монтаж не требует проведения существенного объёма капитальных строительных работ. Он выполняется без использования специального инструмента. При этом в случае необходимости тёплый плинтус можно достаточно просто навесить на фанерные или гипсокартонные перегородки.

Теплый плинтус установка. Основы монтажа электрического плинтуса

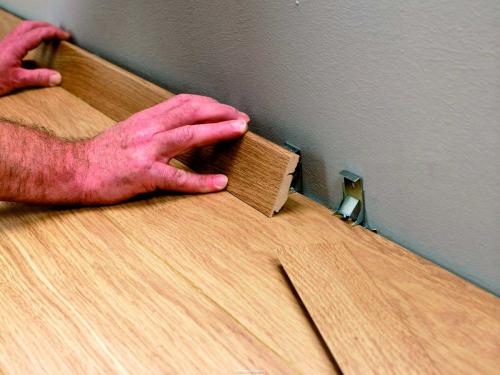

Установка электрического теплого плинтуса.

На заметку! Обычно для монтажа электроплинтуса применяется перфоратор, нужен он для того, чтобы просверлить отверстия в полу и стенах под саморезы и кронштейны, идущие с ним в комплекте.

Вариантов монтажа нагревательных элементов при этом может быть 2: сплошным способом и по участкам – в тех местах комнаты, где это необходимо. Если вы изберёте второй вариант, то промежутки между электроплинтусом можно заполнить обычным декоративным плинтусом.

Теплый плинтус установка. Основы монтажа электрического плинтуса

Обычно нагревательные элементы при монтаже электрического тёплого пола устанавливаются в один ряд, выдерживая высоту в 1 см от поверхности пола, а также на расстоянии 15 см от стены

Обычно нагревательные элементы при монтаже электрического тёплого пола устанавливаются в один ряд, выдерживая высоту в 1 см от поверхности пола, а также на расстоянии 15 см от стены. Это позволяет создать конвекцию воздуха, предотвращающую перегрев элементов тёплого плинтуса.

Теплый плинтус установка. Основы монтажа электрического плинтуса

На выдаваемую системой мощность напрямую влияет правильность установки терморегулятора

Устанавливая тёплый плинтус, помните о том, что мощность его будет напрямую зависеть от мощности использованных в нём нагревательных элементов, при этом старайтесь не перегрузить электрическую сеть, которая может просто не выдержать слишком большой нагрузки. Кроме того на выдаваемую системой мощность напрямую влияет правильность установки терморегулятора.

Теплый плинтус установка. Основы монтажа электрического плинтуса

Устанавливая тёплый плинтус, помните о том, что мощность его будет напрямую зависеть от мощности использованных в нём нагревательных элементов

Так, согласно правилам, он должен быть смонтирован рядом с розеткой или выключателями на удалении от мебели или предметов декора. Высота его размещения – примерно 1,5 метра над уровнем пола. При этом рядом с ним не должна проходить электропроводка.

Теплый плинтус своими руками. Теплый плинтус в общей системе отопления своими руками

Нередко для проектирования оптимальной системы отопления требуется применить минимальные по размерам отопительные приборы. При этом их эффективность работы должна обеспечить нормальное поддержание температурного режима в помещение. Одним из выходов в этой ситуации может быть применение теплого плинтуса.

Эта конструкция представляет собой небольшие по высоте нагревательные приборы, которые устанавливаются в нижней части стены.

Теплый плинтус своими руками. Теплый плинтус в общей системе отопления своими руками

Несмотря на свои относительно небольшие размеры, этот вид радиаторов имеет ряд важных преимуществ:

  • Компактность. Он гармонично впишется в любое помещение из-за наличия различных по конфигурации и цвету внешних декоративных панелей.
  • Равномерный обогрев. Так как конструкция устанавливается по периметру помещения и нижней части, конвекция воздушных потоков происходит одновременно по всему объему.
  • Простота монтажа. Для установки теплого плинтуса достаточно обеспечить подвод теплоносителя (водяное отопления) или место подключения к электросети (конструкции с ТЭНом).

Но несмотря на все эти преимущества есть ряд существенных недостатков:

  • Если в комнате много мебели, которая стоит у стен, свободного пространства для установки  теплого плинтуса будет мало, эффективность обогрева снижается на порядок.
  • Относительно высокая стоимость заводских моделей. В подавляющем большинстве они изготавливаются из меди, что существенно влияет на их цену.

Для решения последнего вопроса можно попытаться сделать теплый плинтус самостоятельно.

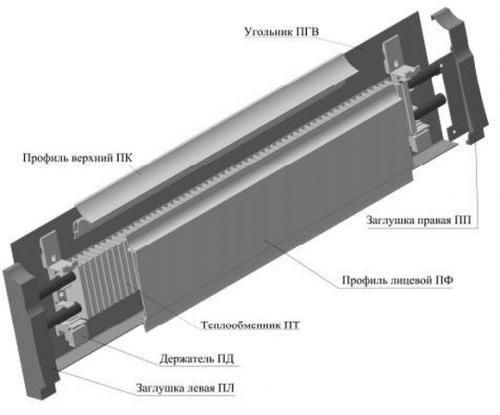

Конструкция

Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.

Теплый плинтус своими руками. Теплый плинтус в общей системе отопления своими руками

  1. Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
  2. Нагревательный элемент – радиаторы . Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
  3. Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
  4. Декоративные боковые и поворотные заглушки.

Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.

Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:

  • Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
  • Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.

Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.

Альтернатива

Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.

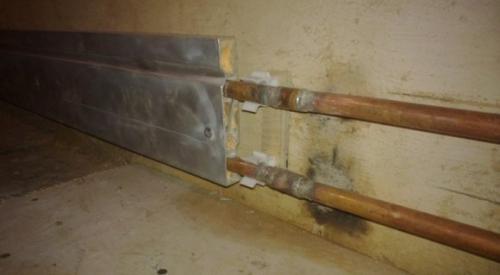

Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.

Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей  фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.

Теплый плинтус своими руками. Теплый плинтус в общей системе отопления своими руками

Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:

  1. Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный насос , который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
  2. Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
  3. При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.

Рекомендуемые  размеры для самодельного теплого плинтуса:

  • Ширина – 3 см.
  • Высота – 15 см.
  • Расстояние до пола – от 6 см.

В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.

Теплый плинтус электрический. Что такое теплый плинтус и как он работает

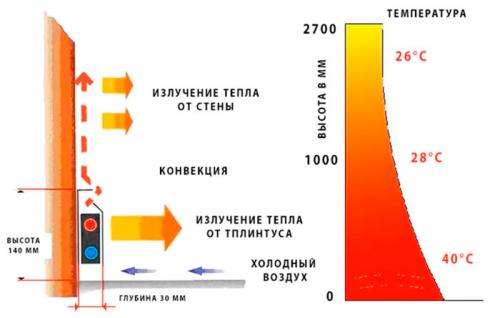

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов. Теплый плинтус установка. Основы монтажа электрического плинтуса 07

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Основное тепло дает прогретая стена.

Теплый плинтус установка. Основы монтажа электрического плинтуса 08

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

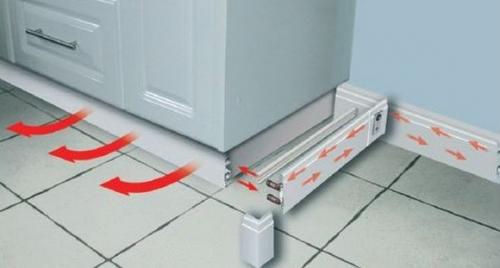

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки. Теплый плинтус установка. Основы монтажа электрического плинтуса 09

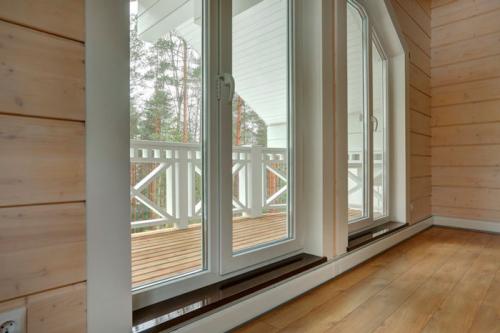

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать! Теплый плинтус установка. Основы монтажа электрического плинтуса 10

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

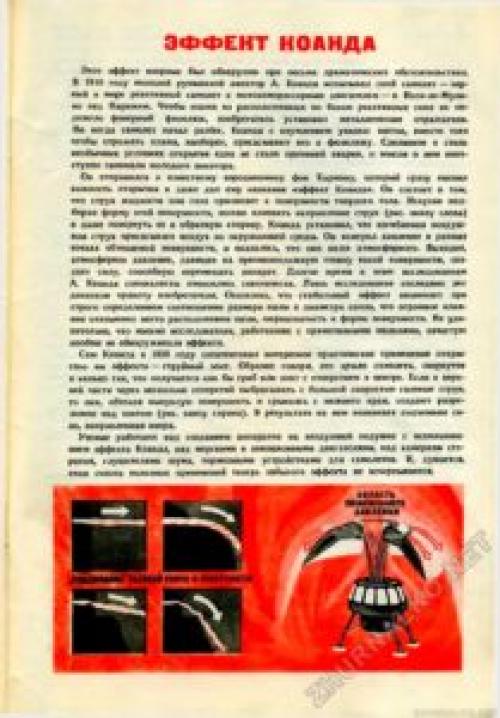

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся. Теплый плинтус установка. Основы монтажа электрического плинтуса 11

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху. Теплый плинтус установка. Основы монтажа электрического плинтуса 12

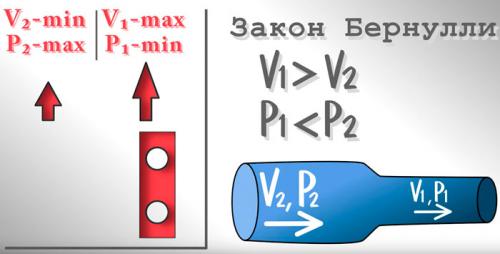

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление. Теплый плинтус установка. Основы монтажа электрического плинтуса 13

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

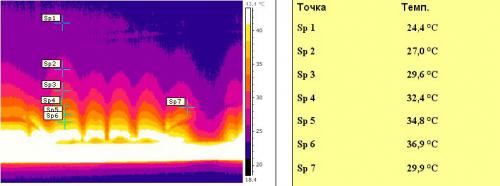

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом. Теплый плинтус установка. Основы монтажа электрического плинтуса 14

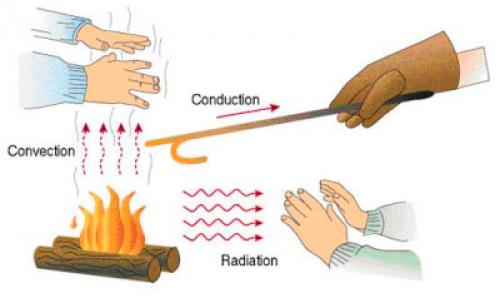

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах. Теплый плинтус установка. Основы монтажа электрического плинтуса 15

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

А человеческое тело больше реагирует именно на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Помести вас в холодильник при -1С или на улицу, с той же температурой (без ветра), вы сразу почувствуете эффект.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея. Теплый плинтус установка. Основы монтажа электрического плинтуса 16
