Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Водяной теплый пол

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Обратите внимание!

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю .

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Требования к помещению

Водяной тёплый пол рекомендован для сооружения в частных строениях. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу .

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире.

Связанные вопросы и ответы:

Что такое водяное теплое пол

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Какие материалы необходимы для монтажа водяного теплого пола

Проектирование — это первый шаг при создании систем теплого пола. Сначала нужно продумать, будет ли это основное отопление или только вспомогательный вариант.

После этого нужно взять лист бумаги и составить план расстановки стационарной мебели в комнате. Например, не имеет смысла прогревать перекрытие под встроенным шкафом-купе или под автоматической стиральной машиной.

На основании схемы «змейка» или «спираль» можно разрабатывать варианты для различных помещений. Например, сдвоенная змейка подойдет для длинной и узкой комнаты (+)

Следует отметить положение каждого такого объекта и указать точные размеры. После этого можно оставлять конкретную схему раскладки труб. Обычно используют только два основных типа раскладки. Один из них называют змейкой, а второй — спиралью или улиткой. Первый вариант реализовать проще.

Трубы укладывают от одного края комнаты к другому, а потом подводят обратно к коллектору. Но есть у этого метода существенный недостаток. Теплоноситель, передвигаясь по трубе, будет постепенно отдавать тепло и остывать. В результате длинная труба будет в начале гораздо более горячей, чем в конце.

Это пример использования схемы «змейка» в просторной комнате для равномерного прогрева всего пространства. Однако большое количество поворотов повысит гидравлическое сопротивление системы

На небольших площадях такая разница значения не имеет, но вот в просторной комнате пол в разных частях будет прогреваться неравномерно. Чтобы избежать подобной проблемы, используют схему улитка. В этом случае трубу проводят сначала вдоль стен по периметру, перемещаясь к центру помещения.

Здесь труба должна образовать аккуратную петлю. От центра прокладку продолжают в обратном направлении параллельно уже уложенной трубе. Получится, что теплоноситель, который достиг центра комнаты, при возвращении по обратной спирали будет поглощать часть тепловой энергии свежего теплоносителя.

В одном помещении можно использовать одновременно две разных схемы укладки труб, чтобы обеспечить равномерный прогрев всей комнаты (+)

Выбирая монтажную схему для водяного теплого пола в квартире, нужно учитывать размеры помещения. Например, в коридоре или ванной комнате можно обойтись змейкой, а вот на крупных площадях нужно использовать спиральную укладку.

Для помещения сложной конфигурации рекомендуется использовать комбинированный вариант. Если выложить правильную спираль удается не везде, то отдельные небольшие участки можно оформить змейкой.

Еще один важный момент, который сказывается на качестве прогрева — длина каждого отрезка трубы. Она должна быть примерно одинаковой, чтобы обеспечить равномерное поступление теплоносителя и качественный прогрев всех участков пола.

Чем меньше шаг между петлями системы, тем выше расход трубы. Эта таблица поможет рассчитать длину труб для отдельных участков

Иногда схема типа змейка может быть подходящей для тех помещений, которые неравномерно остывают. Нужно организовать ее таким образом, чтобы начало трубы, куда поступает горячий теплоноситель, находилось там же, где расположена наиболее холодная зона.

Комбинируют разные схемы также при прохождении таких небольших помещений, как балкон, лоджия и т.п.

Начинают составление схемы-проекта с определения теплопотерь. На этом этапе следует подумать о теплоизоляции помещения и предпринять, если это необходимо, дополнительные меры: утеплить фасад, теплоизолировать потолок , отремонтировать окна, поставить новые двери и т.п.

Исходя из полученных данных, определяют, сколько труб понадобится, с каким шагом их нужно уложить и другие параметры системы.

После этого можно начинать составлять схему укладки труб.

Прежде всего нужно выбрать подходящее место для коллектора. Если предполагается обогревать только отдельный небольшой участок комнаты (ванную, кладовку, коридор), то справиться с планом будет не сложно.

Но не стоит думать, что если площадь невелика, то и все работы можно выполнять “на глазок”. Точные параметры для большого дома определить не просто, лучше поручить выполнение всех расчетов опытному специалисту.

Кроме того, существуют программы, которые помогают провести расчеты в автоматическом режиме. Если предполагается установка теплого пола в помещении сложной конфигурации, лучше попросить помощи у инженера.

Как правильно выбрать место для монтажа водяного теплого пола

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec , а также менее известных Tece , KAN , Uponor .

Подробнее о выборе труб для укладки водяного теплого пола читайте в.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

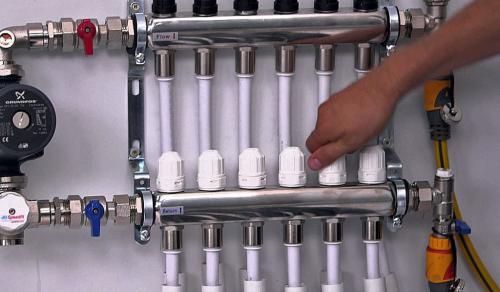

Центр распределения теплоносителя и пункт контроля функционирования теплого пола —. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

Какие инструменты необходимы для монтажа водяного теплого пола

Производители предлагают большое количество средств, которые обладают влагонепроницаемыми свойствами. Для защиты различных уровней напольного обогрева используют наиболее эффективный материал. Он должен обладать рядом характеристик:

• водонепроницаемость;
• инертность к химическим веществам;
• эластичность;
• устойчивость к механическим воздействиям;
• не деформироваться при перепадах температур;
• устойчивость к бактериям и грибку;
• не выделять ядовитые пары.

Для основания, на которое укладывают бетонную стяжку, хорошо подходят материалы на основе битума. Используют рулонную изоляцию, такие как «Стеклоизол».

Материал выполнен на основе стекловолокна, которое покрыто с внешней и внутренней стороны битумом: равномерным слоем или крошкой. Его укладывают на грунт, деревянную поверхность, на деформированное бетонное покрытие.

Для бетонной стяжки используют гидроизоляционные мембраны, цементно-полимерные обмазочные средства. Материал с битумом не применяют.

Стяжка может нагреваться, при повышении температуры битум начинает выделять вредные пары.

1. Диффузная и супердиффузная мембрана; гидроизоляция тёплого пола обладает не только влагоотталкивающими свойствами, но и пароизоляционными характеристиками; имеет перфорированную поверхность. Для того чтобы на основании не скапливался конденсат, используют антиконденсатную мембрану. На её поверхности находятся ворсинки. Конденсат выходит через вентиляционные зазоры в стяжке.
2. Профилированные мембраны из ПВХ; конденсат может скапливаться на покрытии, но благодаря контурному покрытию влага отводится в вентиляционные отверстия.
3. Цементно-полимерные или полимерные мастики; они содержат антибактериальные добавки, которые предохранят покрытие от грибка. Мастика проникает в поры бетона, делая их влагонепроницаемыми. Материал безопасен для человека.

На гидроизоляцию укладывают утеплитель. На поверхности теплоизоляции располагают отражающий экран. На нём укрепляют жидкостную магистраль напольного обогрева или элементы электрического тёплого пола.

Контур из труб закрывают глубокой бетонной стяжкой до 8 см. Чтобы предохранить их от влаги и воздействия бетонного раствора, используют полиэтиленовую плёнку.

На контур из нагревательного кабеля или карбоновых стержней укладывают стяжку толщиной 2 см или плиточный клей. Электрические элементы не защищают изоляционным материалом. Стяжка тонкая, хорошо прогревается. Конденсата обычно не образуется.

На инфракрасную плёнку с карбоновыми нагревательными полосами сразу укладывают тонкую подложку и облицовку пола. В качестве финишного покрытия используют ламинат, паркет, ковролин или линолеум.

Толщина плёнки 0,33 мм. Толщина подложки 3 мм. Плёнка хорошо прогревает все уровни тёплого пола. Влага на её поверхности не образуется.

На бетонную стяжку с жидкостной магистралью не рекомендуют укладывать мембраны. Материал толстый, образует тепловой барьер для напольного покрытия. От системы обогрева потребуется больше энергии, чтобы достичь нормальной температуры в помещении.

Как правильно подготовить поверхность для монтажа водяного теплого пола

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

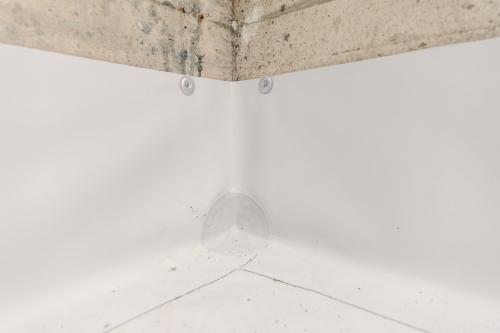

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

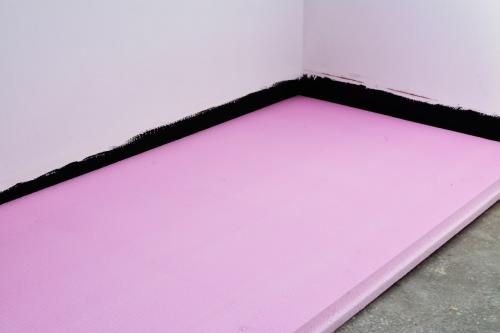

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

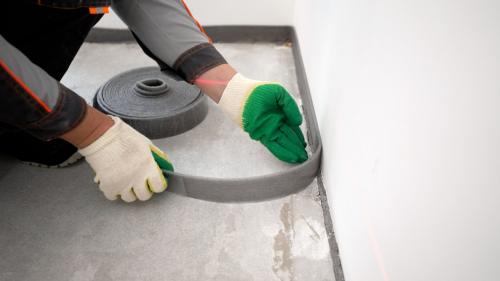

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

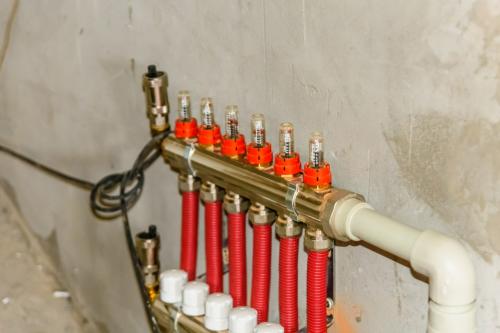

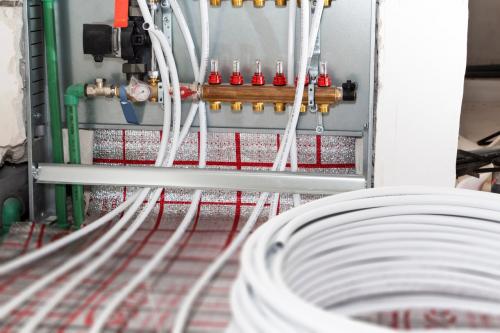

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

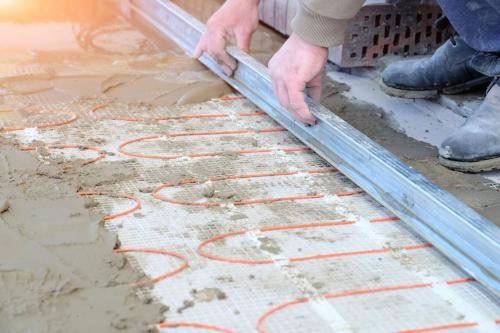

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

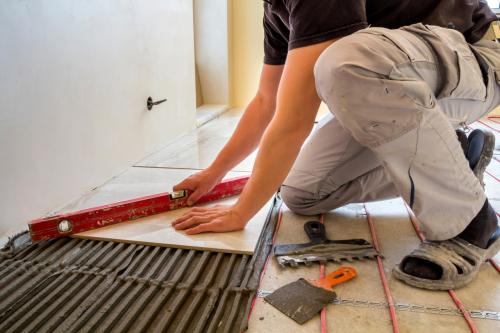

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.
