Ремонт бензотриммера своими руками. Устранение поломок бензокос

Ремонт бензотриммера своими руками. Устранение поломок бензокос

Неисправности бензотриммеров в основном касаются совокупности устройств, приводящих ножи в движение (стартер, карбюратор, топливная система, двигатель и т.д.). Это зачастую вызвано некачественным топливом, несоблюдением пропорций бензиновой смеси, невыполнением рекомендаций производителя по эксплуатации данного инструмента и другими причинами.

Разборка

Прежде чем приступить к разборке триммера, следует подготовить необходимый инструмент. Для этого понадобятся: различные отвёртки, звёздочка, съёмник, молоточек, ключ для свечей, стопорный стержень и гаечные ключи . Процесс демонтажа зачастую аналогичен, будь то бензокосилка Stihl FS 38 либо любая модель марки Bosch.

Совет! Разборку лучше начинать с нижней части. Там нет сложных деталей, и их легко открутить при помощи отвёртки и звёздочки.

Итак, чтобы освободить штангу, следует ослабить несколько болтов на корпусе и выдернуть ее. При необходимости стойку можно разобрать и обильно смазать все составляющие элементы, особенно трос и редуктор.

Нижняя часть мототриммера разбирается в таком порядке:

• вставляется стопорный стержень, предотвращающий кручение вала;
• снимаются режущие детали: катушка с леской легко откручивается рукой, для остальных элементов потребуется гаечный ключ;
• с помощью отвёртки откручивается защитный кожух;
• снимается редуктор или втулка в конце штанги;
• вытаскивается трос или вал.

Разбор верхней части происходит путем последовательного снятия узлов и деталей в таком порядке:

• стартер;
• защитная крышка;
• бензобак;
• свеча;
• крышка корпуса;
• карбюратор;
• патрубок;
• катушка зажигания;
• глушитель.

Каждый узел для проведения ремонта разбирается отдельно.

Зажигание

Самой распространенной проблемой с зажиганием является залитая свеча. Для устранения неисправности нужно ее вытереть и вернуть на место. При сильном нагаре придётся деталь заменить. Работу следует выполнять в правильной последовательности:

1. остановить двигатель и дать ему остыть, чтобы не получить ожоги;
2. отсоединить провод на свечу и выкрутить ее;
3. отрегулировать зазор новой свечи и закрутить деталь обратно;
4. поставить свечу и затянуть;
5. установить провод на место.

В отсутствии искры иногда виновата катушка зажигания.

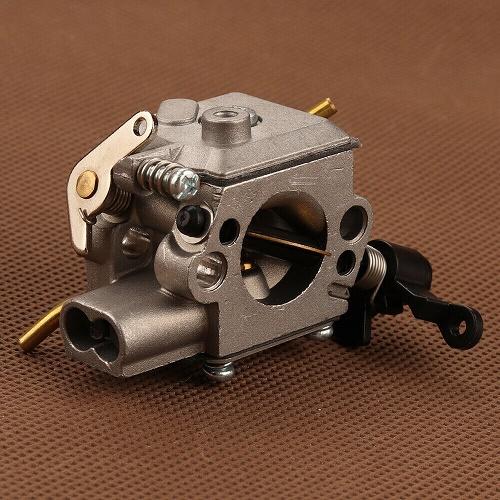

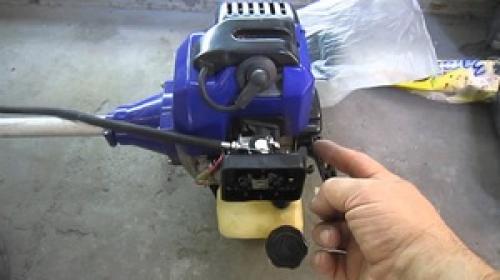

Карбюратор

Данный узел требует регулярной чистки, для чего его необходимо разобрать. В основном проблема заключается в таких элементах:

• прокладке между двигателем и карбюратором;
• прокладке между карбюратором и пластмассой;
• засоренной игле.

Прокладки нужно заменить, посадочное место иглы — почистить, а все детали собрать в обратном порядке. После ремонта рассматриваемый механизм необходимо отрегулировать, но такую работу будет надёжнее доверить специалисту.

На заметку! Частые проблемы с карбюратором имеют китайские агрегаты. Но в помощь мастерам, осуществляющим ремонт этого узла своими руками, в продаже можно найти полный ремкомплект.

Стартер

Это необходимый элемент работы бензокосы. Его неисправность в основном заключается в разрушении зубьев катушки. Также может отсутствовать необходимое натяжение на шнуре, а это значит, что пускач вышел из строя. Испорченная деталь запуска ремонту не подлежит, и её нужно поменять. Но мелкие неисправности, такие как обрыв верёвки или поломка пружины, легко устранить самостоятельно .

Система выхлопа

Достаточно серьезные неприятности для мотокосы (например, Husqvarna 128r) создаёт неисправная система выхлопа. Особое внимание следует обратить на возможные проблемы с глушителями, решение которых подскажет таблица.

Ремонт мотокосы. Конструкция бензокосы

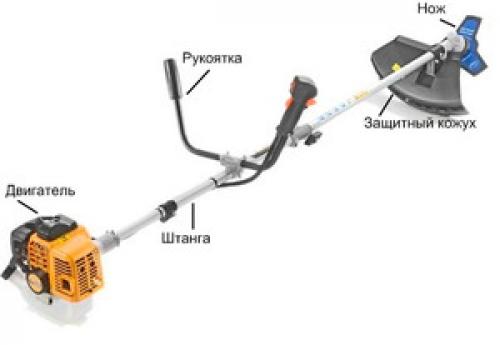

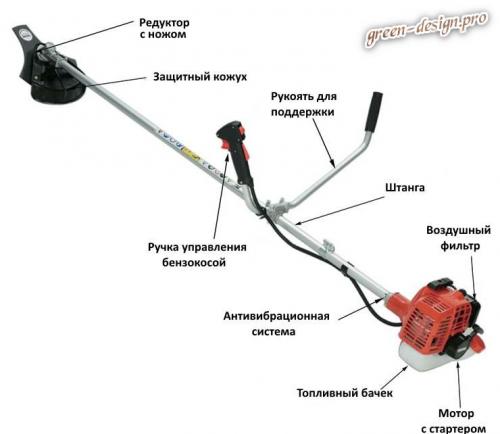

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Ремонт штанги триммера своими руками. Ремонт триммера своими руками

Обычно бензотриммеры используются в летний период. Перед началом эксплуатации инструмент необходимо привести в рабочее состояние, то есть смазывать все детали, сменить режущие гарнитуры, а также залить в бак топливную смесь.

Но может возникнуть такая неприятная ситуация, когда двигатель совсем не хочет заводиться и сразу глохнет, он не в состоянии набрать большое количество оборотов. В таком случае необходимо найти причины неполадки и устранить все неисправности .

Не все люди прежде имели дело с подобным оборудованием, а потому задаются вопросом о том, как произвести ремонт триммера своими руками. Чтобы самостоятельно провести ремонт бензокосы, следует разобраться в её устройстве, а также принципе работы.

Это информация обычно предоставляется в специальном руководстве по эксплуатации , которое выдают при покупке. Необходимо проверить его наличие перед покупкой бензокосы. Если приобрели импортный инструмент, то всё равно инструкция должна быть написана на русском языке, в ином случае лучше не покупать такой прибор и поискать такой, в котором можно разобраться, не прибегая к помощи интернета и переводчика.

Устройство бензокосы

Длинная штанга крепится к редуктору двухтактного двигателя внутреннего сгорания. Внутри штанги располагается вал, при помощи которого передаётся крутящий момент от мотора к режущей части.

Леска или нож вращается с частотой примерно 10000−13000 оборотов в минуту . В защитном корпусе редуктора имеются отверстия, в которые при помощи специального шприца подаётся смазка. Чтобы было удобно эксплуатировать инструмент, он оснащается специальным ремнём, который можно перекинуть через плечо.

Леску толщиной от 1,6 до 3 мм , которую самостоятельно располагают в триммерной головке. Во время покоса травы леска будет подвергаться большому износу, а потому желательно приобретать её большим рулоном. Замена будет производиться довольно лёгким способом: её можно намотать такого же диаметра на шпульку или просто установить новую катушку, которая уже продаётся с готовой и правильно намотанной леской.

Если меняете ее вручную, то для начала внимательно посмотрите, как она крепилась первоначально, чтобы в точности повторить обмотку. Чтобы правильно зарядить новую нитку, необходимо отмерить установленный кусок и сложить таким образом, чтобы один конец был длиннее второго на 15 см. Петлю следует заводить в прорезь, которая имеется на катушке, а после начать наматывать леску по направлению стрелки.

Ножи, которые устанавливаются для покоса бурьянов , мелких кустарников или жёсткой травы. Ножи имеют разную форму, а также их количество может различаться в зависимости от цели.

Если имеется U-образная, D-образная или T-образная рукоятка, то на ней должны быть расположены рычаги управления устройством . Режущий механизм ограждается при помощи специального кожуха. Заправлять мотокосы необходимо смесью из масла и бензина, она заливается в бак. Устройство полупрофессиональных и бытовых кос, снабжённых четырехтактным бензиновым двигателем, будет немного отличаться.

Схема заправки тоже немножко изменится, поскольку в первом случае масло придётся заливать в картер, а бензин — в бак. Во втором же варианте бензин и масло смешиваются в установленной пропорции и заливается в бак.

Неисправности триммера. Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Если не заводится триммер или бензокоса, то пропадает любое желание косить траву. Очень часто владельцы этих инструментов сталкиваются с трудностями запуска двухтактного или четырехтактного двигателя после зимы, когда инструмент длительное время не эксплуатировался. Если такая ситуация произошла, то не стоит спешить сдавать инструмент в ремонт. Начните поиск неисправности от меньше к большему, и со 100% вероятностью у вас получится завести двигатель бензотриммера. С чего начинать поиски неисправности, когда не заводится бензокоса, рассмотрим пошагово со всеми деталями.

Не заводится триммер — какие узлы нужно проверять

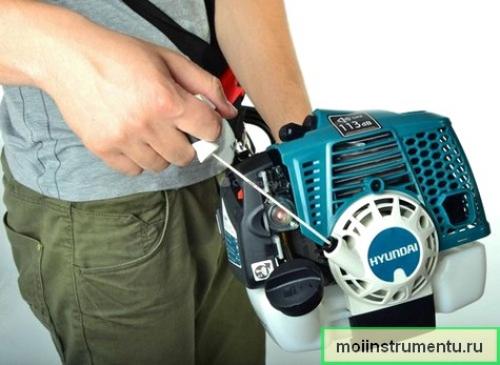

Для запуска бензиновых триммеров используются ручные стартеры. Посредством таких стартеров осуществляется ручное перемещение коленчатого вала. При этом немаловажно включить зажигание, чтобы при вращении коленчатого вала, поступающая в цилиндр топливно-воздушная смесь могла воспламениться. Воспламенение первой порции смеси повлечет за собой запуск двигателя, и при этом триммер готов к эксплуатации.

Однако очень часто бывает так, что попытки запуска двигателя сводятся на нет. Естественно, когда после 5 попыток запуска двигателя, не удается достичь успеха, значит нужно приступать к диагностическим мероприятиям. Имеется специальная последовательность, которой следует придерживаться, чтобы найти причину того, почему не заводится бензокоса, и успешно ее устранить. Последовательность проверки имеет следующий формат:

1. Проверить наличие топлива в баке, а также качестве смеси бензина с маслом
2. Определить цвет свечи зажигания, а также признаки ее функционирования
3. Убедиться в исправности воздушного фильтра
4. Проверить топливный фильтр, который отвечает за очистку бензина с маслом, поступающего в карбюратор
5. Исправность сапуна
6. Причиной того, что не заводится бензокоса, может быть выпускной канал или глушитель

Именно эти узлы являются главными источниками проблемы трудного запуска триммера. Более сложная проблема связана с неисправностью карбюратора, который нуждается в регулировке . Рассмотрим каждый узел по-отдельности, чтобы выяснить причины, по которым не заводится триммер, и устранить их своими руками.

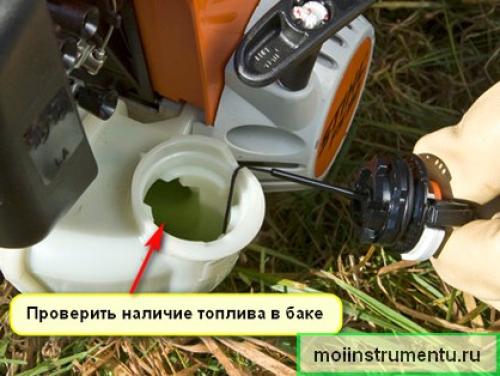

Первым делом — проверить наличие и качество топлива

Не понимаете, почему не заводится бензокоса, тогда первоначально убедитесь, что в баке имеется горючее. Часто новички забывают о том, что необходимо периодически делать паузы, чтобы заправить инструмент бензино-масляной смесью. Если бак бензокосы пустой, то естественно она не заведется, сколько бы вы не пытались это сделать.

Ремонт редуктора бензокосы. Ремонт и смазка редуктора бензокосы

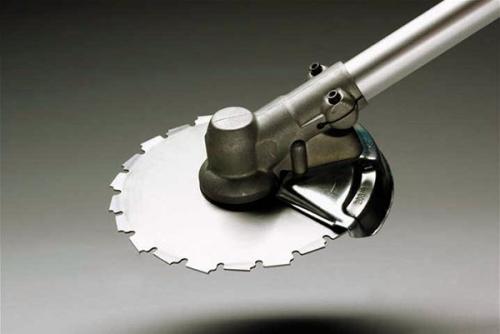

Роль редуктора заключается в передаче вращательного момента с вала двигателя на режущий инструмент через 2 зубчатые шестерни с разным количеством зубьев. Крутящий момент передаётся под углом 30⁰. Число оборотов нижнего режущего диска меньше оборотов двигателя в 1,4 раза. Шестерни должны быть чистыми и смазанными. Для подачи масла на зубья сверху есть отверстие под винтом.

Смазка редуктора бензокосы выполняется не реже одного раза за сезон. Если работа интенсивная или появился посторонний шум в нижнем узле, смазывать необходимо чаще.

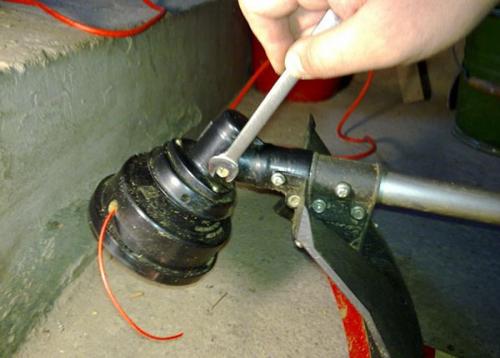

Вначале следует очистить от земли и травы место, где пробка закрывает отверстие. Выкрутить пробку соответствующим инструментом, он прилагается в комплекте с пилой. Используем консистентную смазку из тюбика. Выбирается или родная смазка от производителя, или известные качественные составы, такие как Олео-Мас, Литол -24, Азмол 158. Вскрываем защитный слой тюбика и укладываем инструмент на бок. Потихоньку вращая нож, смазку выдавливать в корпус редуктора. Шестерни, проворачиваясь, разносят состав зубьями по всей поверхности. Также налить смазку можно специальным шприцом.

Недостаток или большое количество смазки могут привести к нагреву редуктора. Слышный стук и люфт сигнализируют о разрушении подшипника или попадании грязи из-за повреждения пыльников. Замену подшипников необходимо вести с помощью съёмника, не используя метод разогрева.

Если редуктор шатается и ездит по штанге, необходима замена корпуса, или стянуть временно хомутом узел, чтобы закрепить его на трубе. Если перестал вращаться нож, значит, шестерни не входят в зацепление – сносились или искрошились зубья. Потребуется замена пары с полным разбором узла.

Разборку редуктора с демонтажем вала и подшипниковых узлов нельзя вести при помощи нагревания. Металл при нагреве теряет свои прочностные качества и в дальнейшем узел становится ненадёжным. Для снятия подшипников пользуются съёмником.

Устройство двухтактного двигателя триммера. Двухтактный двигатель: устройство и принцип работы, отличия от четырехтактного

Двигатели внутреннего сгорания построены по одному принципу – энергия сгорания топлива превращается в кинетическую энергия вращения. Существуют два типа моторов – двухтактные и четырехтактные. Оба обладают своими преимуществами и недостатками, попробуем разобраться в чем отличия.

Схема устройства двухтактного двигателя

Принцип работы ДВС

Рабочий цикл двухтактного двигателя состоит из впуска и выпуска происходящего за один оборот коленчатого вала, тогда как 4-х тактный имеет следующие циклы — впуск, сжатие, рабочий ход, выпуск. И протекают они за два оборота. В двигателе с 4 тактами впуск и выпуск осуществляются в виде разных процессов, в двухтактнике они совмещены со сжатием топливной смеси и расширением рабочих газов. Принцип действия двухтактного двигателя:

1. Первый такт – сжатие. Происходит движение поршня от нижней мертвой точки, при этом вначале закрывается продувочное окно. Отработанные выхлопные газы выводятся через выпускное отверстие. В этот момент в кривошипной камере под днищем поршня образуется область разрежения, куда поступает обогащенная топливная смесь из карбюратора (инжектора). Эта порция свежего воздуха выталкивает остатки выхлопных газов в выпускной коллектор . В момент наивысшего положения поршня происходит воспламенение смеси от свечи зажигания .
2. Второй такт – рабочий ход или расширение. Температура и давление газов в камере сгорания резко увеличивается, под его действием поршень начинает движение к нижней мертвой точке, совершая полезную работу. Повышенное давление в кривошипной камере перекрывает впускной клапан, препятствуя попаданию отработанных газов в карбюратор. Через систему выпускных окон отработавшие газы уходят в глушитель , а через продувочное окно начинает поступать свежая горючая смесь в камеру сгорания. В самой нижней точке действие второго такта заканчивается и процесс повторяется.
