Установка теплого пола кабельного. Способы монтажа

Существует несколько вариаций того, как сделать электрический теплый пол:

расположить его вглубь стяжки;
монтировать непосредственно по стяжке;
установить под напольное покрытие. Подобные теплые полы носят название пленочные.

Под напольное покрытие

В стяжку

На стяжку

Первый вариант укладки, как правило, находит свое применение при обустройстве кухонь, лоджий и балконов. Конструкция известна как кабельный пол, создание которого включает следующие этапы:

укладка гидроизоляционного слоя;
монтаж утеплителя;
закрепление нагреваемых элементов;
формирование стяжки.

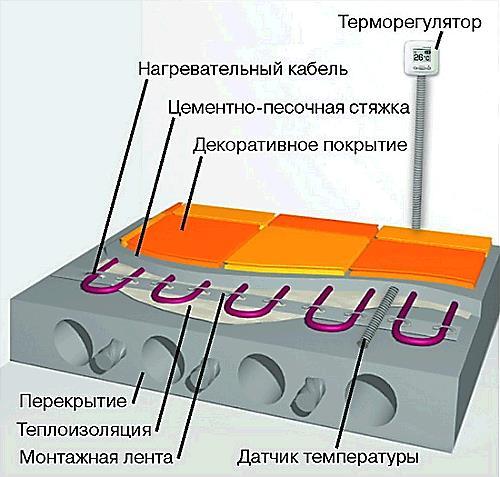

Схема кабельного пола

Если установка электрического теплого пола планируется в квартире, под которой располагается отапливаемое помещение, допускается монтаж системы без дополнительной теплоизоляции. При этом плитка и фиксирующий клей выступают в качестве защиты конструкции и всех ее отдельных элементов. Важно ознакомиться с рекомендациями производителя выбранного теплого пола, чтобы убедиться, подходит ли подобный тип укладки для такого материала.

Под линолеум или ламинат можно устанавливать инфракрасный тип обогрева. Оборудование такого пола отличается значительной простотой:

рабочая поверхность покрывается фольгированным полиэтиленом;
при необходимости, дополнительно устанавливается гидроизоляция;
устанавливаются элементы отопительной конструкции;
проводится проверка системы к подсоединению к электросети;
укладывается финишное покрытие.

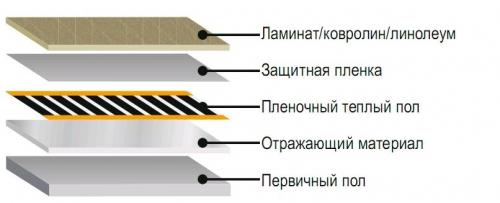

Схема инфракрасного теплого пола

Подобную обогревательную систему запрещается устанавливать в стяжку, а в качестве завершающего отделочного материала нельзя использовать керамическую плитку.

Источник: https://domastroevo.ru/stati/ustanovka-teplogo-pola-kabelnogo-sposoby-montazha

Монтаж электрического теплого пола. Разновидности электрических полов

Виды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:

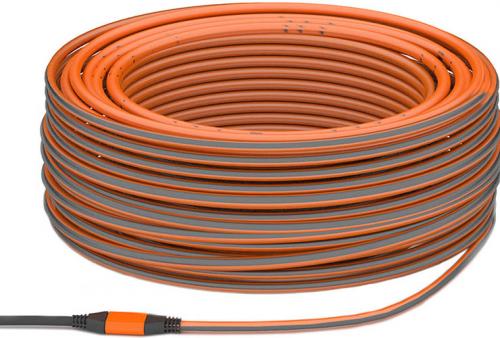

Кабельный пол . Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.

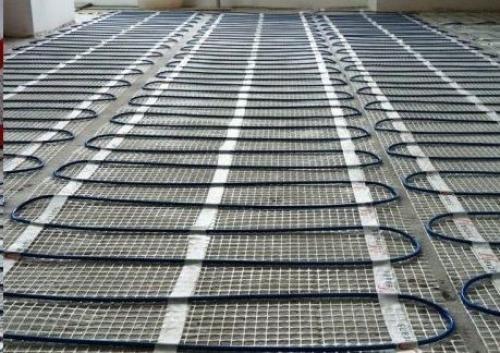

Нагревательные маты . Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к. система может укладываться в слой плиточного клея.
1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

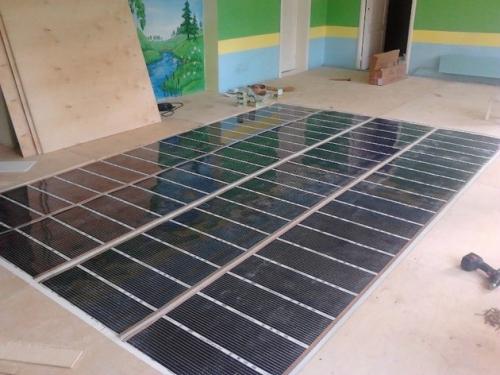

Инфракрасная пленка . В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Кабельный теплый пол под ламинат. Какой электрический теплый пол лучше под ламинат

Существует три системы электрического подогрева пола, которые могут быть использованы для установки под ламинат:

1.Кабельный теплый пол

Нагревательный резистивный кабель разматывается из бухты. Пользователь самостоятельно рассчитывает его длину и определяет способ укладки. Уложенный кабель монтируется на специальные ленты с фиксаторами или на металлическую сетку.

Монтаж кабельного пола предполагает обязательное устройство стяжки. Высота (толщина) стяжки достигает 40 мм, что и является основным фактором, который ограничивает распространение кабельной системы подогрева пола.

Исходя из физических параметров и технических характеристик системы, можно обосновать нецелесообразность использования кабельной системы под ламинат:

высокий расход электроэнергии, существенная часть энергозатрат приходится на обогрев самой стяжки;

более высокая, по сравнению с другими системами, сложность регулирования температурного режима;

необходимость знания точного места установки мебели, чтобы избежать перегрева пола.

Монтаж кабеля под ламинат проводится аналогично тому, как выполняется монтаж электрического теплого пола под плитку. А ввиду наличия толстой стяжки, специфика в монтаже самого ламината отсутствует.

Вывод : нецелесообразно использовать кабельный теплый пол под ламинат.

2.Тепломаты (нагревательные маты для пола)

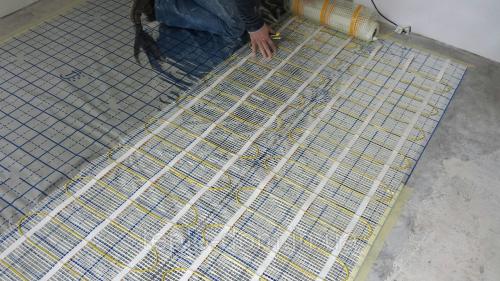

Система теплый пол, при которой нагревательный кабель изначально уложен в маты. Отличительная особенность – в матах используется более тонкий кабель, зафиксированный на заданном расстоянии, что исключает расчет шага укладки.

Монтаж электрических матов происходит быстро, а толщина стяжки сокращается на 5-10 мм. Однако с точки зрения устройства теплого пола под ламинат, минусы этой системы аналогичны недостаткам предыдущей.

Вывод : такой способ более приемлем для монтажа ламината, однако также имеет более выгодную альтернативу.

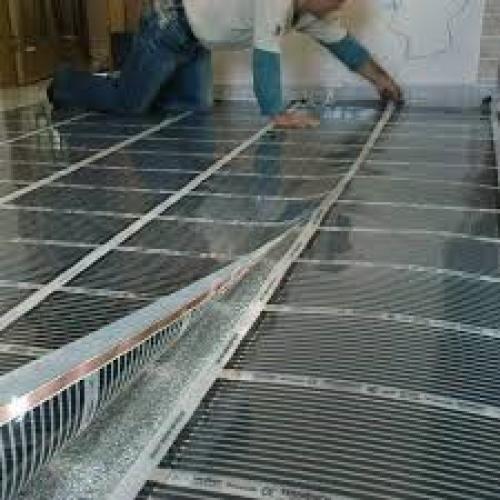

3.Пленочный или инфракрасный теплый пол

Как утверждают мастера, монтаж пленочного теплого пола под ламинат , является наиболее предпочтительным вариантом.

Достоинство в эффективности и экономичности (как в процессе монтажа, так и в процессе эксплуатации).

При установке инфракрасного пола нивелируются такие недостатки ламината, как:

выделение формальдегида, который в большинстве случаем используется как связующее вещество при изготовлении ламелей;

растрескивание ламели по шву или расслаивание по толщине. Появляется вследствие неравномерного или резкого нагрева;

С точки зрения потребления электрической энергии – пленочный пол самый экономный вариант отопления.

Нагревательный кабель под плитку. Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

Греющий кабель . Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
Нагревательные плиты . Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.
Плёнка . Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.

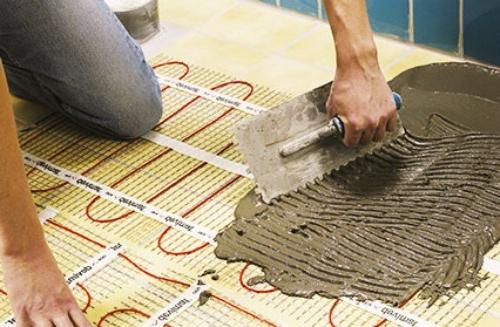

Маты стержневого типа . Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Кабельный теплый пол подключение. Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

Через щиток.
Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

Белый – фаза. На схеме преимущественно он обозначается буквой L .
Синий – ноль. На схемах он изображен буквой N .
Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Теплый пол электрический кабель. Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол , необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом

Резистивный греющий кабель для пола может быть одножильный и двужильный . Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
небольшое потребление электричества;
экономичность при покупке.

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

ненагреваемый кабель сначала подключают к регулятору температуры;
основную длину провода располагают под полом в виде «змейки»;
второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

провода легко укладывать, они не требуют возврата второго конца;
есть возможность проложить теплоканал самой разной сложности;
коммутация к терморегулятору происходит с одной стороны;
напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Благодаря достоинствам двухжильные провода рекомендуется выбирать для нагревающей системы пола в жилых комнатах.

Монтаж нагревательного кабеля. Способы укладки

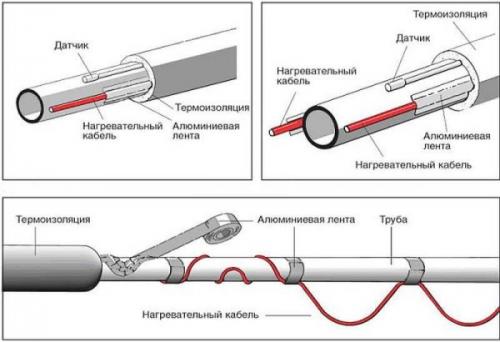

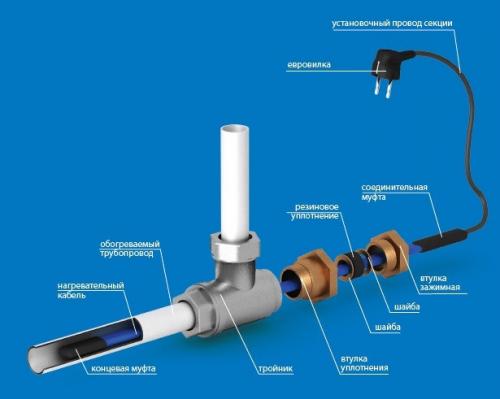

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

Спиральный монтаж

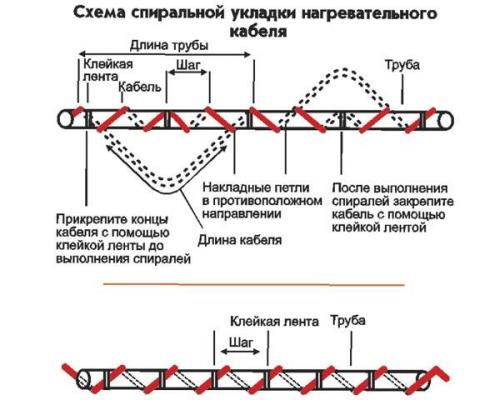

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.
