Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.

Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.

Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.

Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.

Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.

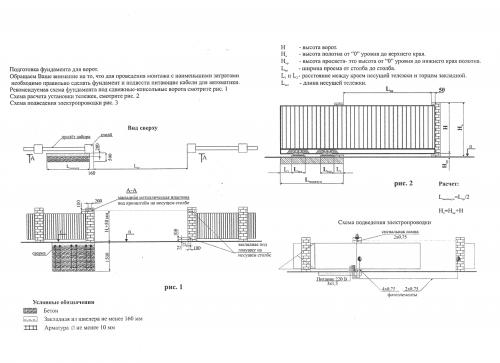

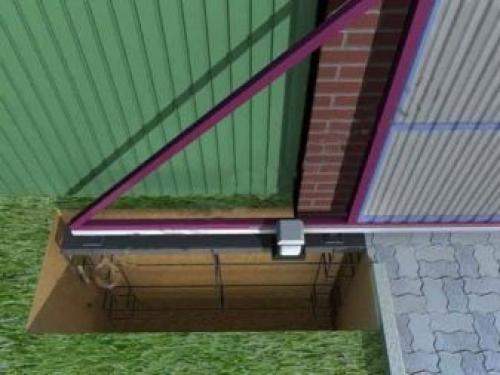

Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

Схема фундамента для откатных ворот

Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:

• Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
• Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
• Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.

Закладная под откатные ворота. Схема бетонирования закладной (столбчатый вариант)

Создание проема для откатных ворот

Необходимо провести земельные работы по установке двух столбов (сечение столбов «квадрат» 80х80х3500), ограничивающие проем ( в вашем случае больше на ширину кирпича и кирпичной кладки). Глубина бетонирования каждого столба 1500мм.

Если вы задумали сделать столб из кирпича, пеноблока или обложить его каким – либо облицовочным материалом, тогда вам необходимо выполнить в теле столба закладные элементы, которые потребуются для монтажа откатных ворот, согласно схеме:

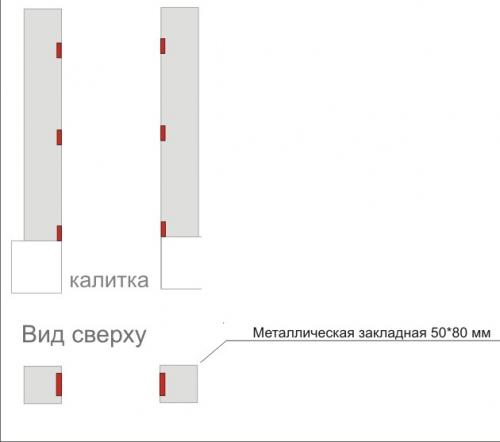

Создание проема под калитку

Для создания проема под калитку, которая будет расположена рядом с воротами ставим и бетонируем дополнительно еще один столб (сечение столба «квадрат» 80х80х3500). Глубина бетонирования 1500мм. Закладные элементы на любой высоте внутри проема.

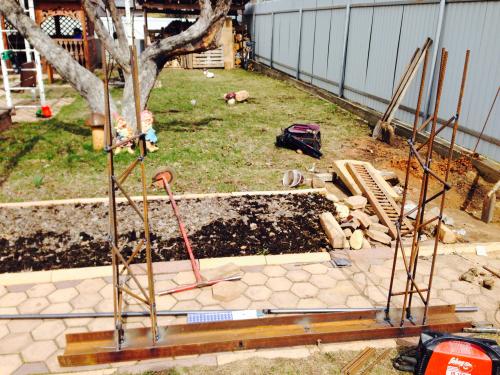

Бетонирование закладной для откатных ворот

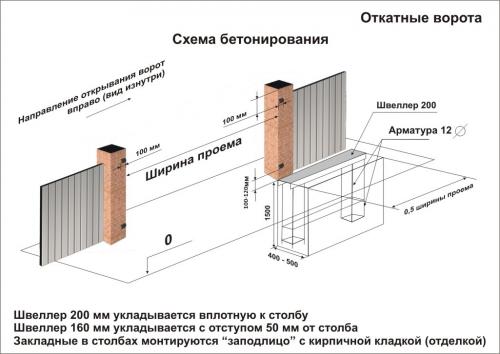

Самое важное в откатных воротах – фундамент, который является основой для монтажа роликовых тележек, монтажа электропривода и является противовесом полотка ворот. Закладная бетонируется около столба стороны отката. Длинна швеллера (ширина 200мм), на который будет смонтированы роликовые тележки – половина проема ворот. В нашем случае длинна фундамента со швеллером 2000мм. Глубина бетонирования основы фундамента 1500мм.

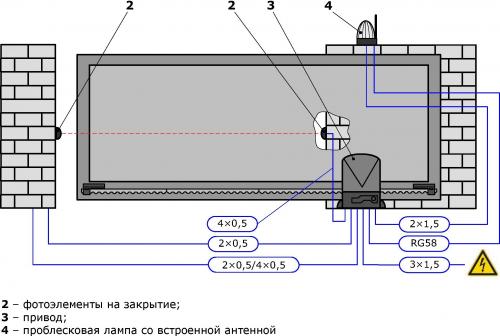

Общая суммарная мощность электропривода, фотоэлементов, сигнальной лампы не превышает 400 ват. Для подключения требуется 220 вольт, желательно со стабилизатором. Подключение к воротам заводится в отдельный пакетник в электрощите. Можно использовать электрокабель длинной до 15 п.м. сечением 1,5 кВт, более 15 п.м. до 2,5 кВт. Прокладка кабеля по земле, в том числе между столбами ограничивающие проем ворот, в гофре или трубе.

Фундамент для откатных ворот чертеж. Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

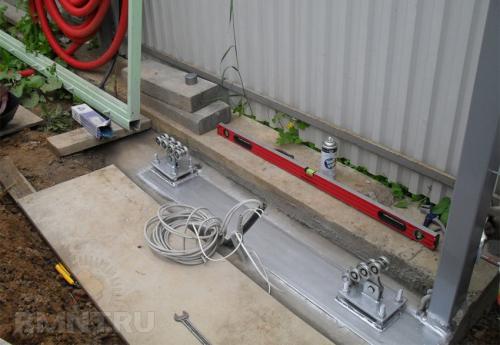

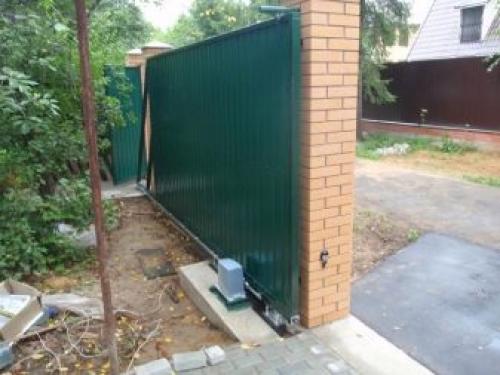

Готовый фундамент для откатных ворот

Классификация ворот для гаража, преимущества и недостатки предлагаемых моделей

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ»

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Лобзик электрический Вихрь ЛЭ-850-10А

3 290 ₽

Лобзик электрический Л-80/750 Ресанта

3 290 ₽

Лобзик электрический Л-65/650 Ресанта

2 990 ₽

Лобзик электрический Л-55/600 Ресанта

2 390 ₽

Лобзик электрический Л-100/850 Ресанта

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

• все углы конструкции должны быть прямыми;
• само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
• швы делаются сплошными.

Глубина фундамента под откатные ворота. Конфигурация фундамента под откатные ворота

Из-за значительной длины вылета створки основание откатных ворот испытывает существенные нагрузки в виде продольного крена. Чтобы противодействовать им, фундамент должен обладать достаточной площадью соприкосновения с грунтом, правильной схемой распределения воздействий и высокой конструкционной прочностью. При этом важно обеспечить минимальный расход материалов — арматуры и бетонной смеси.

Как показала практика, наиболее выгодным форм-фактором фундамента для откатных ворот служит П-образная конструкция, состоящая из двух столбов и верхнего пояса, связывающего их между собой. Первый столб располагается параллельно столбу, ограничивающему проём ворот со стороны расположения приводного механизма. Второй столб удалён от проёма ровно на расстояние вылета нижней балки, соединённой со створкой раскосом. В общем случае производители откатных ворот делают вылет балки длиной не меньше половины ширины основной створки.

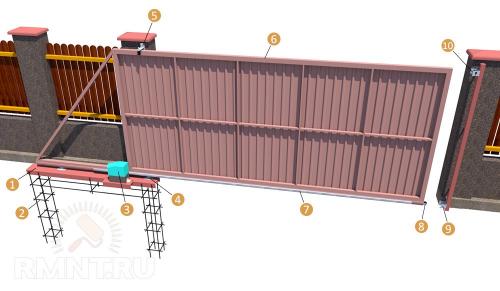

1 — швеллер №20; 2 —арматурный каркас; 3 — электрический привод; 4 — роликовые опоры; 5 — поддерживающие ролики; 6 — створка ворот; 7 — зубчатая рейка; 8 — концевой ролик; 9 — нижний уловитель; 10 — верхний уловитель

Верхний связывающий пояс должен содержать закладные элементы анкеровки, предназначенные для крепления опорных роликов и приводного механизма. В ряде случаев можно рекомендовать укладку в верхнюю грань стального швеллера за номером от 16 до 20. При такой конструкции фундамента гораздо проще позиционировать привод с блоками опорных роликов и закрепить их при помощи сварки, но подобное устройство не лишено недостатков. Главным фактором риска считаются коррозионные процессы, возникающие из-за отсутствия защитного слоя бетона, при этом возможно разрушение структуры не только верхнего пояса, но и всего фундамента. Также гладкая поверхность швеллера не обеспечивает достаточно высокого сцепления с бетонной массой, поэтому армирование в любом случае должно присутствовать.

Если комплект приводных механизмов для откатных ворот закуплен до начала строительства фундамента, гораздо проще будет обойтись анкеровками, которые устанавливают в толщу бетонного изделия. Если точные установочные размеры для привода неизвестны, следует обустроить универсальную монтажную плоскость. В наиболее надёжном варианте устройства она представлена широкой металлической пластиной, имеющей множественные точки крепления к арматуре фундамента.
