Устройства на твердом топливе бывают четырех видов. У каждого из них своя конструкция, КПД, схема и обслуживание. Рассмотрим общую схему и принцип действия каждого из них:

• Классический твердотопливный котел с чугунным или стальным теплообменником и КПД 85%. Принцип работы заключается в том, что дрова или другое твердое топливо загружаются в топку. В процессе горения происходит нагревание воды в баке, которая поступает в систему отопления и ГВС. Для удаления дыма в конструкции предусмотрен дымоход.

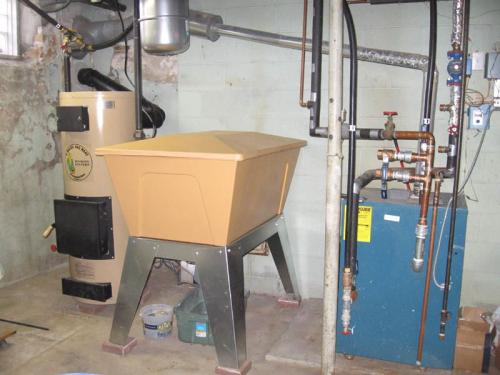

• Пеллетный отопительный агрегат с КПД 90% и автоматической подачей топлива системой бункер + шнек, которая является его преимуществом и недостатком одновременно. Дело в том, что такую конструкцию изготовить своими руками сложно.
• Пиролизный котел отличается принципом работы: процесс горения происходит в два этапа. На первом топливо сгорает при недостатке кислорода, в результате чего образуются пиролизные газы, поступающие в другую камеру. В результате их сгорания также выделяется тепло. Это более эффективный и экономичный агрегат с КПД 92%.
• Отопительный теплогенератор длительного горения представляет собой конструкцию, процесс горения в которой происходит в несколько этапов. Большое количество топлива загружается в топку. Сначала оно тлеет при минимальной подаче. Образующиеся газы поступают в камеру сгорания и загораются от кислорода, активно подающегося в нее. Выработке большого количества тепла способствует то, что дрова начинают прогорать сверху.

Твердотопливный котел длительного горения своими руками чертежи. Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Источник: https://proremont-dom.ru/novosti/kotel-svoimi-rukami-na-tverdom-toplive-kotel-s-verhnim-goreniem

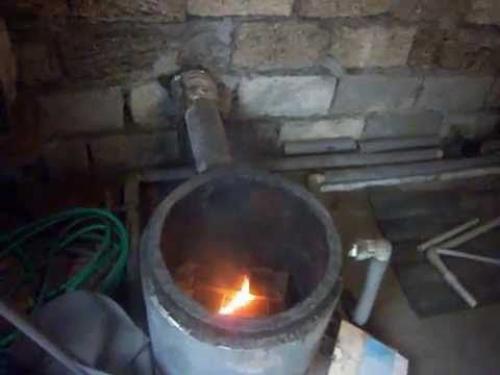

Простой котел своими руками. Твердотопливный котел своими руками

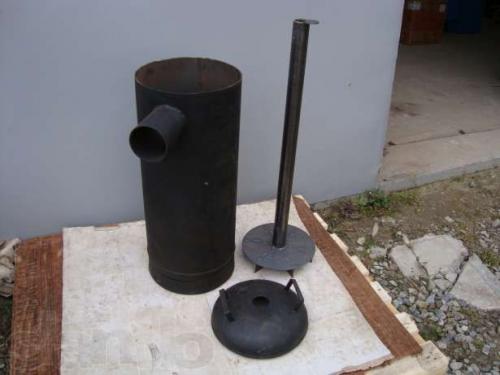

Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.

Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.

Первый этап самодельного котла включает следующие шаги:

1. Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
2. Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
3. В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
4. Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
5. Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.

Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества

1. К корпусу котла приваривают ножки из равнополочного уголка.
2. Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.

Теплообменник для твердотопливного котла своими руками

Второй этап – производство теплообменника:

1. Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
2. Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
3. Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
4. В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
5. Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).

Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более

1. Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
2. К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
3. К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.

Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува

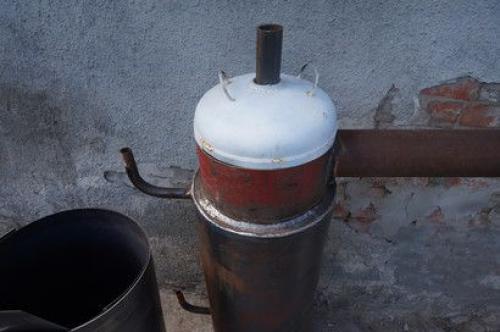

Как правильно собрать котел

После выполнения двух основных этапов приступают к завершающему.

Третий этап – сборка котла:

1. Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
2. Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
3. Дымовой патрубок вставляют в дымоход.
4. Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
5. Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
6. Если тест прошел нормально, котел загружают на полную мощность.

Источник: https://doma-otido.ru/novosti/tverdotoplivnyy-kotel-svoimi-rukami-chertezhi-principy-raboty

Как сделать экономичный котел на дровах. Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

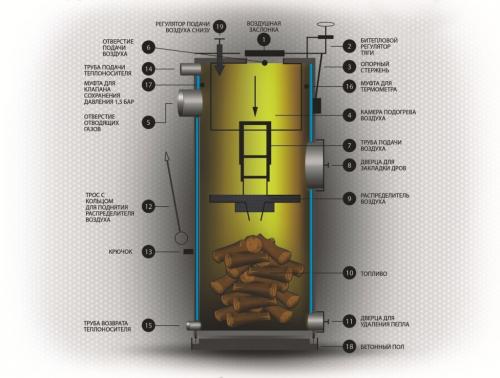

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: " Как сделать котел на дровах своими руками – пошаговая инструкция ".

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Котел из трубы. Котел для бани своими руками из трубы – по крайней мере, значительно дешевле

Баня без котла, «как брачная ночь без невесты» — и ведь правильно было сказано, по другому поводу, правда, но к баням имеет прямое отношение. Поэтому делаем, обязательно. Вот только как, если стоимость этого незаменимого устройства может в несколько раз превысить стоимость строительства самой бани.

Тогда выход один – заняться изобретением котла своими руками, благо, что конструкций довольно много. Но большинство из них в качестве основного элемента используют обычную трубу, а её на рынке огромное количество.

Самодельные котлы для бани из трубы – в первую очередь идеальный порядок и чистота, хотя многие примеры вам будут говорить об обратном, что в корне неправильно

Испытайте свои конструкторские возможности, испытать возможности других вы успеете всегда

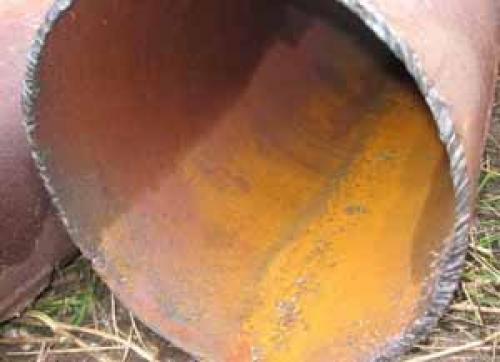

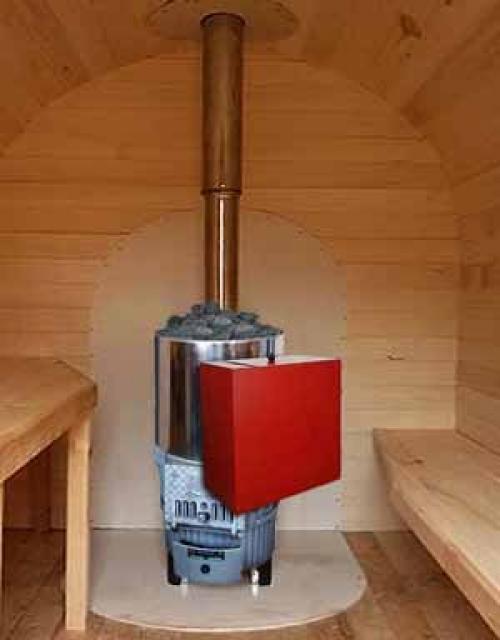

Котел в баню из трубы такой, диаметром в 630 мм, или любой другой, но, обязательно, тщательно подготовленной к использованию в активной атмосфере бани – ни скосов, ни ржавчины

Трубы, может быть, и обычные, но выпущенные строго по стандартам размеров и выдерживаемого давления.

Предложения рынка

В этой области действуют несколько ГОСТов, но основными являются:

• ГОСТ 9940-81 и ГОСТ 9941-81 – для бесшовных нержавеющих труб;
• ГОСТ 20295-85 – для магистральных прямошовных и спиральношовных труб;
• ГОСТ 8732-78 – для бесшовных горячекатаных;
• ГОСТ 8734-75 — для бесшовных холоднодеформированных;
• ГОСТ 3262-75 – для стальных, сварных водогазопроводных;
• ГОСТ 10705-80 – для электросварных труб.

Цены при этом на котельные трубы, для ориентировки имейте в виду, будут такими (диаметр в мм. х длина в м):

• 89 х 4 (ТУ 14-3-190-04) – 74300 рублей;
• 133 х 13 (ТУ 14-3р-55-01) – 87200;
• 133 х 14 (ТУ 14-3р-55-01) – 127500;
• 159 х 18 (ТУ 14-3р-55-01) – 115000;
• 159 х 28 (ТУ 14-3р-55-01) – 115000.

Ассортимент труб на рынке, конечно, гораздо больше, но выбраны те, которые по диаметру подойдут для котлов в бане.

Основная конструкция

Основная конструкция, к которой необходимо стремиться при изготовлении котла из трубы своими руками состоит из следующих элементов:

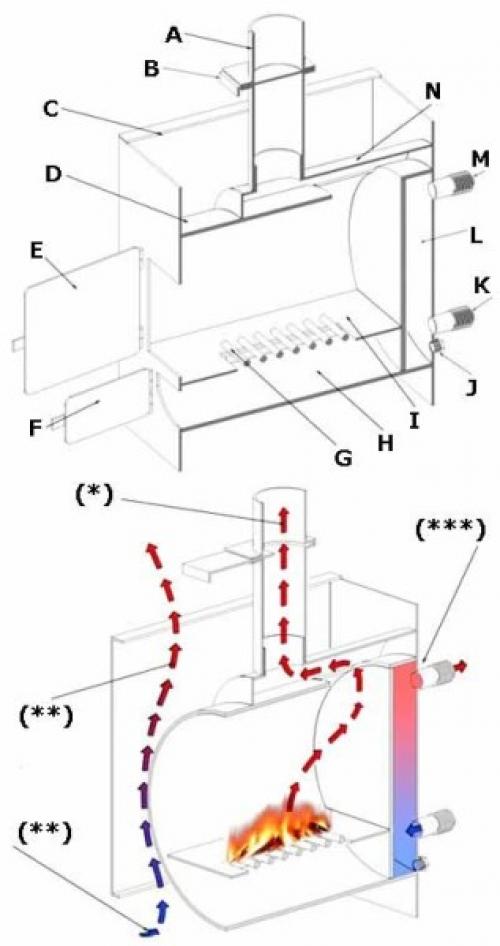

• A – труба диаметром 15-20 см;
• B – шибер — заслонка;
• C – экран в сторону помещения обогрева;
• D – основной корпус котла;
• E – дверь топки;
• F – дверь поддувала;
• G – колосниковая площадка;
• H – зольник;

Предварительно своими руками дисциплинируйте весь ход работ – создайте схему котла и предполагаемое направление потоков воздуха (см. описание в тексте)

• I – колосник;
• J – сливная пробка;
• K – входной патрубок;
• L – котел;
• M – выходной патрубок;
• N – свод.

Среди особенностей данной конструкции отмечаем, что:

• (*) – движение горячих газов к трубе направлено по спирали и это обеспечивает лучший нагрев воды;
• (**) – более эффективному прогреву служит и экран, которые снимает инфракрасное излучение и создаёт эффективную систему теплообмена;
• (***) – такой конструкции на прогрев достаточно и 20 минут на обеспечение непрерывной циркуляции в системе отопления.

Полезный совет!
Как видите, конструкция не сложна, но требует, во-первых, согласование диаметров трубы, шибера и отверстия свода, а, во-вторых, больших сварочных работ.
Поэтому советует заранее запастись сварочным аппаратом, болгаркой с дисками для резки металла и угловой шлифовальной машинкой.

О котлах

Перед тем как приступать к созданию котла необходимо определить вид топлива, которым он будет «питаться».

Виды котлов

В банях разумно использовать котлы 4 видов:

• Газовые – признаётся наиболее оптимальным вариантом для бань, хотя и предлагает в качестве источника тепла взрывоопасный материал.
  Среди преимуществ таких котлов:

  • доступность горючего материала;
  • отсутствие запаха и гари;
  • компактность и экономичность – при весе в 50 кг его мощность доходит до 40 кВт, что с успехом обогревает площадь даже в 300 кв.м.
• Электрические – экологически безупречные котлы, для которых уже не требуется вентиляция, что может оказаться очень полезным для парилок.
  Здесь:
  • очень простой контроль работы, зато
  • и большие накладные расходы.
• Твердотопливные – большой класс котлов, постоянно совершенствующих свои конструкции.
  Необходимость тщательного ухода вполне компенсируется:
  • высокой надёжностью,
  • защитой от потерь тепла и перегрева,
  • возможностью работать в автономном режиме.
• На жидком топливе – считаются очень удобными в использовании, но требуют постоянного ухода.
• Пиролизные – специальные двухкамерные конструкции, обеспечивающие предельное сгорание топлива, но требуют электрической системы розжига и довольно дороги.

Источник: https://remont.ru-best.com/remont-doma/kotly-otopleniya-svoimi-rukami-tverdotoplivnyy-kotel-svoimi-rukami

Шахтный твердотопливный котел своими руками чертежи. Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

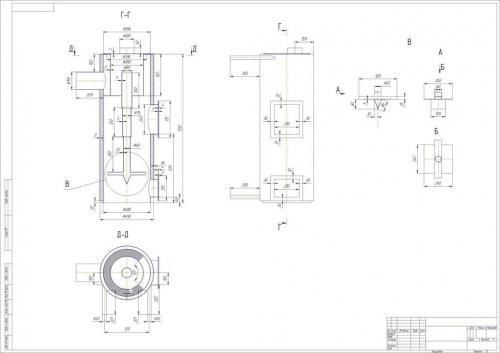

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

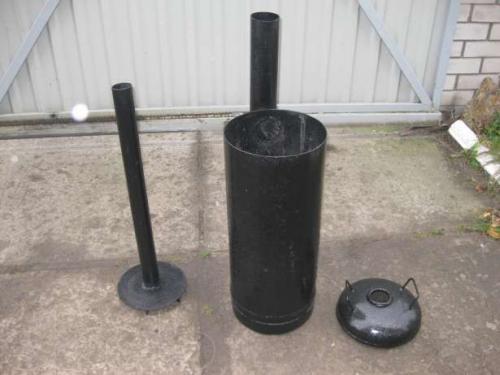

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Котлы на твердом топливе длительного горения своими руками чертежи. Котел длительного горения своими руками: чертежи котлов длительного горения, ТОП-11 лучших котлов

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах(исключительно твердого, разумеется).

Котел длительного горения своими руками

Для растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенноститлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

• низкая стоимость топлива;
• автономность;
• возможность обогрева больших площадей при минимальных расходах;
• легкость монтажа и эксплуатации;
• безопасность;
• возможность изготовления в домашних условиях.



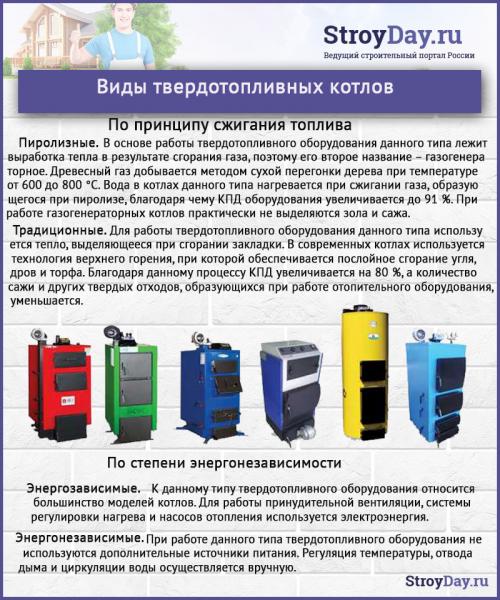

  Виды твердотопливных котлов

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны тления и теплообразования;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

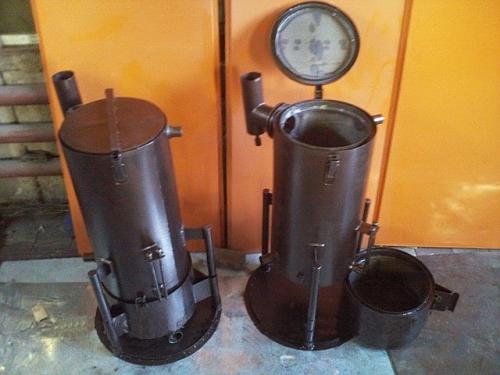

Котел на дровах длительного горения

Котел на дровах длительного горения

Мнение эксперта:

Масальский А.В.

Редактор категории "строительство" на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Котел длительного горения

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горения

Котел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2 . Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыкии четкая инструкция.
