Как сделать массивную крышу в стиле мансарды своими руками

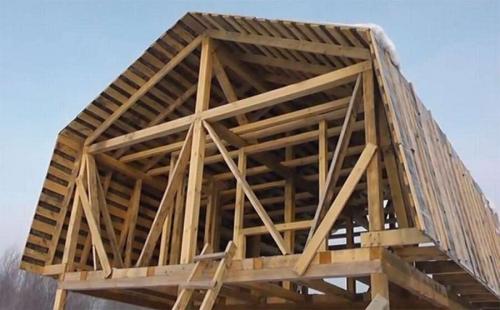

Как сделать массивную крышу в стиле мансарды своими руками

Мансардная крыша - это крыша, под которой находиться отапливаемое жилое помещение. С помощью неё можно добавить к постройке еще один практически полноценный этаж. Мансардная крыша уменьшает потери тепла в доме в целом, добавляет полезное пространство и придает внушительный вид. При должной подготовке материалов и понимании структуры мансардной крыши, её можно сделать своими руками. Ниже будут показаны 10 вариантов мансардной крыши.

Конструкция мансардной крыши может быть разной, это зависит от типа постройки и индивидуальных предпочтений.

Для возведения безопасной мансардной крыши лучше использовать брусья и доски отличного качества. Вес , плотной и размер материала зависит от тяжести кровельного покрытия.

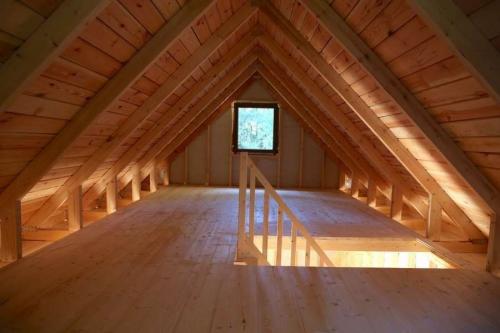

Для комфортного проживания на мансардной крыше потолок должен быть достаточно высоким, должно присутствовать окно для естественного освещения.

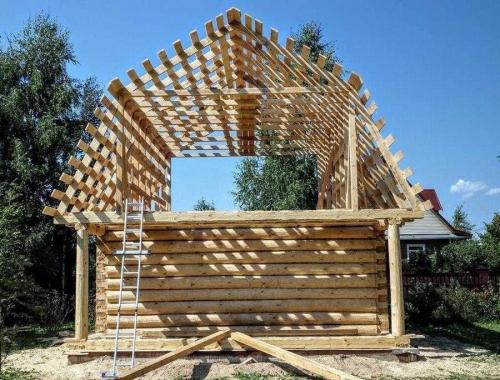

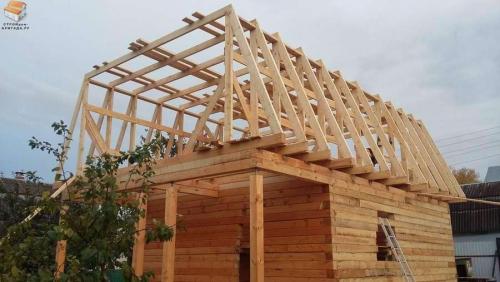

Двухкаскадная крыша состоит из нескольких скатов, пространство крыши, сделанное из реек. Чем ближе скаты расположены к стене, тем больше полезного пространства.

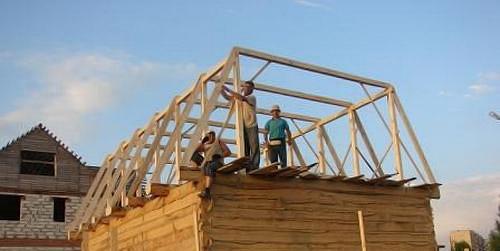

Если двухкаскадная крыша ломанная, это позволит равномерно распределить нагрузку на каркас.

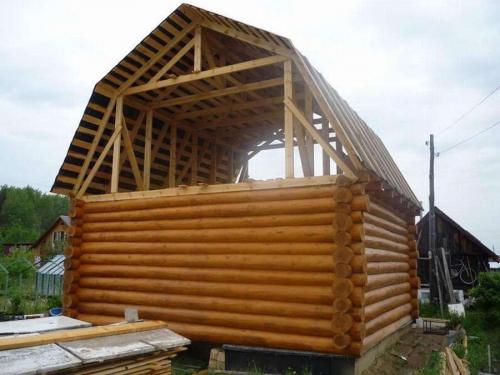

На ломанной мансардной крыше снег обычно не задерживается, из-за наличия наклонов. Однако возведение такой крыши требует определенные умения и потребуется потратить больше материалов, чем на обычную мансардную крышу.

Внутри мансардной крыше нужно обеспечит надежную опору для крыши, для безопасного пребывания в этом помещении.

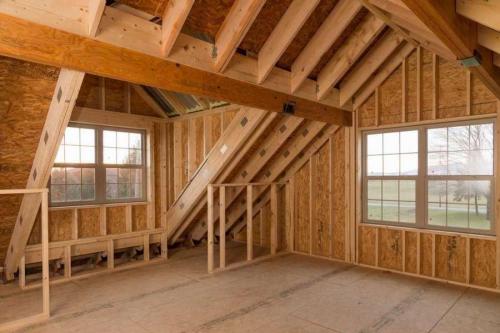

Большие окна в количества несколько штук, обеспечит из окна полезный вид, а также принесут большое количество солнечного цвета.

При наличии устойчивость конструкции под мансардной крышей может быть продолжение основной части дома и привнести дополнительное полезное пространство.

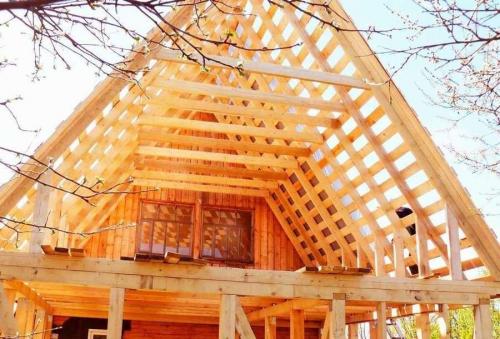

В мансардной крыше расстояние между стропилами определяется по ширине утеплительных плит, если они будут присутствовать.

Связанные вопросы и ответы:

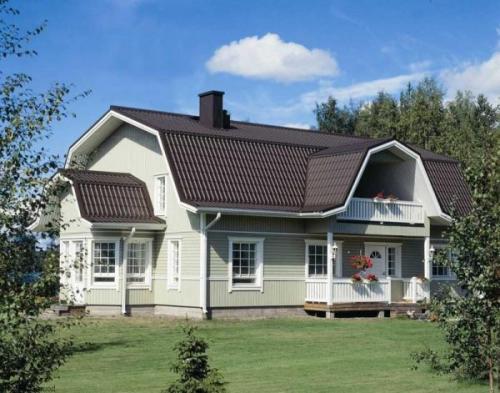

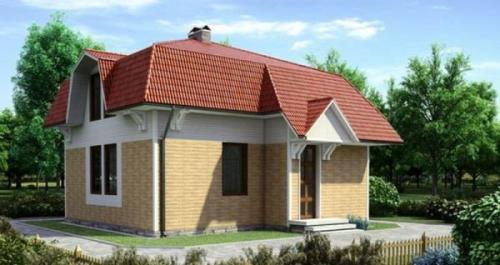

Что такое мансардная ломаная крыша

Ломаная крыша отличается от обычной тем, что её скат состоит из нескольких частей с различным уклоном.

Скаты ломаной крыши состоят из двух или более частей, расположенных в разных плоскостях

Обычно их две, но может быть и больше. От конька к карнизу уклон постепенно увеличивается:

• верхняя часть ската обычно является достаточно пологой;
• последующие — всё более крутыми.

Таким образом, ломаная крыша по своей сути схожа с крышей полукруглой, только является более простой в реализации.

Чаще всего встречается двускатная ломаная крыша, по торцам которой возводятся фронтоны — вертикальные ограждающие элементы, представляющие собой продолжение стен. Фронтон, выполненный из того же материала, что и стена, является довольно массивным, и это нужно учитывать при проектировании фундамента. Более лёгким является каркасный фронтон, который состоит из стоек и закреплённой на них обшивки из досок или листового материала. Такой фронтон можно утеплить изнутри, тогда как каменный — только снаружи.

Несколько интереснее смотрится четырёхскатная ломаная крыша, но строится она более сложно, а объём чердачного пространства при этом заметно сокращается.

У мансардной ломаной четырехскатной крыши все скаты могут иметь одинаковую длину, но в некоторых случаях боковые элементы делают короче

Если форма строения в плане является квадратной, скаты крыши сходятся в одной точке — такая крыша называется шатровой.

Поскольку ломаную крышу почти всегда возводят с целью обустройства мансарды, она часто включает в себя сопутствующие жилому помещению конструктивные элементы:

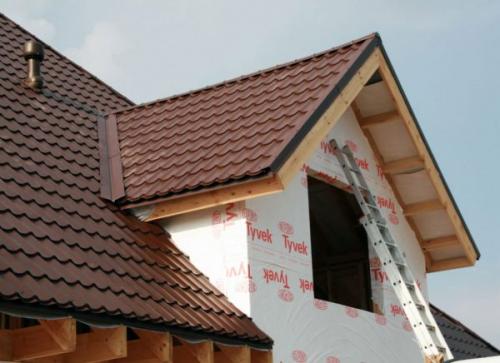

1. Мансардные окна. Они располагаются на скатах, поэтому обращены вверх и не могут быть защищены козырьком. Из-за этого приходится применять специальные виды стекла (закалённое или триплекс) и уделять особое внимание герметизации стыка между окном и кровельным покрытием, что приводит к удорожанию изделия.

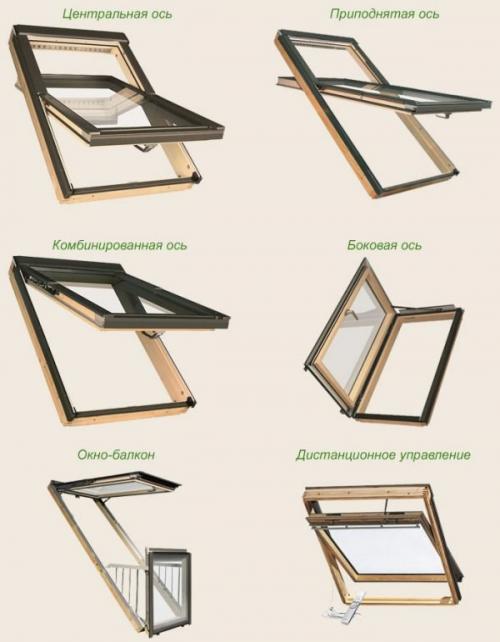

   Мансардные окна могут иметь разную конструкцию, но всегда устанавливаются в скатах крыши под углом

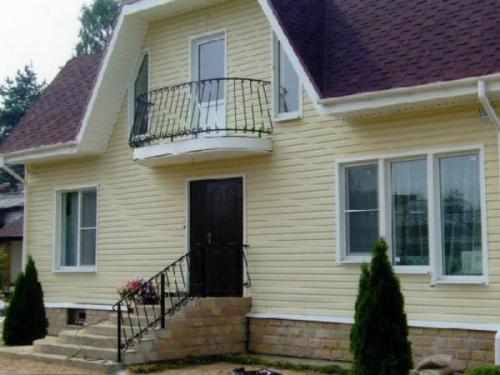

2. Балкон. Наличие балкона делает жизнь в мансарде гораздо более комфортной. Этот элемент проще всего расположить со стороны фронтона. Для того чтобы пристроить его со стороны ската (сделать кровельный балкон), придётся вносить изменения в стропильную систему, при этом её расчёт будет несколько более сложным.



   Балкон со стороны фронтона обустроить проще, чем кровельный

3. «Кукушка» или «кукушатник». Представляет собой выступ с вертикальной стенкой и собственной крышей. Название объясняется тем, что этот элемент напоминает ходики с кукушкой.



Какие материалы необходимы для строительства мансардной ломаной крыши

Озаботившись, как правильно сделать ломаную крышу своими руками, следует понимать, что строительство по нормам начинается с закладки мауэрлата. Толщину бруса необходимо увеличить при большой площади, а соответственно и весе кровли. Для небольшого дачного домика достаточно будет сечения материала 10х10 см, а вот большой частный дом потребует уже наличия бруса 20х20 см.

До начала установки необходимо произвести гидроизоляцию места крепежа, уложив двойную прослойку рубероида или многослойную пленку. Процесс монтирования мауэрлата ориентируется на тип материалов постройки дома. Наиболее частой является установка на блочную бетонную стяжку, используя шпили из металла.

Следует учитывать, что меньшее количество отверстий в мауэрлате приводит к повышению прочности всей кровли. При этом шпиль нужно располагать непосредственно под ногой стропы, а не в межстропильном промежутке. Иначе могут возникнуть трещины, что сделает мауэрлат совершенно негодным.

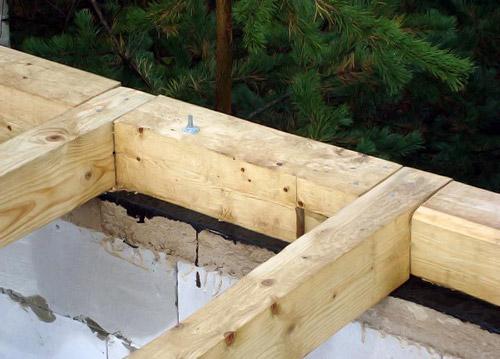

Пример установки мауэрлата Источник kakpostroit.su

Последовательность монтирования системы стропил

Большинство материалов о том, как делается ломаная крыша, не достаточно подробные. Поэтому ниже описан пошаговый вариант монтирования системы стропил:

• Завершив установку мауэрлата, следует произвести настил балок-перекрытий размерами от 10х10 до 20х20 см (влияют размеры строения).
• Затем двумя параллельными линиями производится выставка вертикальных стоек, укрепленных распорками временного типа. Расстояние между этими стойками не превышает 3 метров, а длина их есть сумма желаемой высоты с добавленными к ней 15-20 см запаса.
• Соединение стоек осуществляется досочными прогонами из обрезной доски 5х15 см, что, по сути, является будущей основой для стен чердака.
• Получившиеся прогоны соединяются затяжками из досок, крепление которых осуществляется металлическими уголками.
• Затем производится установка нижних висячих стропил. Для этого производится поднятие одного бруска наверх с последующим запилом вершины под нужный угол. Этот стропильный брус послужит в последующем шаблоном для надпиливания остальных элементов, но уже на земле. На нижних оконечностях стропильных ног осуществляется оснащение креплений по типу «ползун».

• После этого происходит настил стропильных ног на верхних скатах. И также с использованием шаблона. Начинают установку, как правило, с крайних стропил, используя временные подкосы, а уже потом и остальные.
• Завершается монтирование системы стропил оборудованием подвесной бабки от затяжки до конька.

Дополнительное теплоизолирование

Утепление является практически обязательным процессом, т.к. использование чердака под ломаной крышей, как правило, сводится к жилым целям. Специалистами используется в основном минеральная вата с базальтовой основой.

Для регионов средней полосы с умеренным климатом применяется, как правило, слой утеплителя в 15-20 см. Понадобится также наличие пароизоляционной пленки, влагозащитной прослойки и каркаса, служащего основой для крепления.

С внутренней стороны скаты обустраиваются контр-обрешеткой из доски с шириной немного большей толщины утеплителя, трамбовать который категорически не рекомендуется.

Как правильно выбрать материалы для строительства мансардной ломаной крыши

В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.

Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.

Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения , что чревато деформациями или нарушением целостности покрытия и образованием протечек.

Бороться с такими природными проявлениями можно только профилактическими мерами:

• Созданием запаса прочности при расчетах.
• Учетом преобладающих в регионе ветров, их силы и направления.
• Учетом среднегодового количества осадков, их состава и качественных показателей.
• Правильным выбором угла наклона скатов.

Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.

Какие инструменты необходимы для строительства мансардной ломаной крыши

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Чтобы изготовить каркас ломаной крыши, потребуются строительные конструкционные элементы из сосны, не ниже 2 сорта. В зависимости от размеров крыши выбирается сечение строительных элементов. Кроме этого, необходимо учитывать характер кровельного покрытия, ветровую и снеговую нагрузки, шаг установки стропил и т.д. На этапе расчета необходимо учитывать все факторы.

Один из вариантов построения каркаса с висячими стропилами

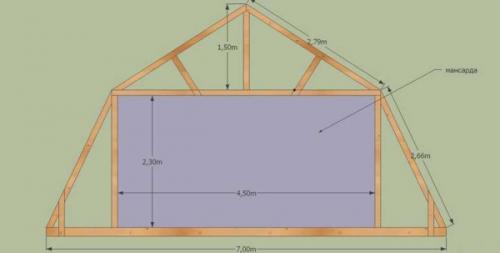

На рисунке выше представлен чертеж каркаса, где применяются висячие стропила. Подобный вариант не может быть реализован, если основание верхнего треугольника больше 4-х с половиной метров. В таком случае устанавливаются наклонные стропила, которые должны упираться на несущую стену в центре. Короче говоря, подобная конструкция получается разделенной на 2 части.

На фото ниже представлен еще один вариант, когда боковые стропила имеют подкосы, усиливающие данную конструкцию, что позволяет конструкции выдерживать значительные нагрузки. Похожего эффекта можно добиться, если установить схватки. На рисунке они представлены еле заметными очертаниями. При этом длина боковой стропильной ноги делится на 3 и в этих местах монтируются схватки. Подобная конструкция может выдерживать значительный вес кровельного материала.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Если здание небольшое, то крыша может быть выполнена по простой схеме, как показано на фото внизу. Верхняя часть выполнена на основе 2-х висячих стропильных ног, затяжки, балок перекрытия, стоек и боковых стропильных ног.

Как выбрать правильный угол наклона мансардной ломаной крыши

Само собой разумеется, что для правильного устройства мансардной кровли вначале производится расчет стропильной системы с учетом ветровой и снежной нагрузки. Лишь после этого можно приступать непосредственно к монтажным работам.

Я расскажу, как строится стропильная система ломаной крыши в случае совмещения мауэрлата с балками перекрытия.

Примерный (мой) монтаж стропильной системы :

1. Сначала для стропильной системы я жестко скрепляю мауэрлат с балками перекрытия. В итоге получается решетка из толстого бруса (150х150, 100х150), которая и будет основанием будущей стропильной системы.

2. Далее выделяю будущее помещение мансарды стойками и соединяю их продольными прогонами, а затем и балками сверху, которые будут служить затяжками для верхних висячих стропил.

3. Следующий шаг – монтаж наслонных и висячих стропил: я сначала монтирую наслонные стропила, проверяю плоскости крутых скатов, затем висячие. Особое внимание обращаю на правильность сборки узлов в точках перегиба.

4. При необходимости подпираю наслонные стропила подкосами, а чтобы верхняя затяжка не прогибалась – подвешиваю ее при помощи бабки.

5. Фасадные конструкции дополнительно монтирую с учетом окон, и если планируется выход на балкон – то и дверей.

Конечно, в ходе проведения монтажных работ может соблюдаться и другая последовательность – это зависит от конкретных условий, материала и других факторов.

Существуют и другие варианты мансардной стропильной кровли . Например, мне нравится, когда все стропила делаются одинаковой длины, а крыша при этом получается в виде половины восьмигранника. В таких крышах можно обойтись без стоек и затяжек (в зависимости от размеров дома) – тогда потолок в мансардном помещении будет выглядеть, как четырехгранный свод.

Также неплохо смотрится и мансарда, один скат которой прямой, а другой – ломаный. Этот вариант приемлем там, где конструктивно необходимо сдвинуть мансардное помещение ближе к той или иной стене. Такая асимметричность фронтона смотрится стильно и современно.

В любом случае, я готов выполнить на высоком профессиональном уровне работы по монтажу стропильной конструкции ломаной крыши любой форма и размера. Мои работники – отличные специалисты.

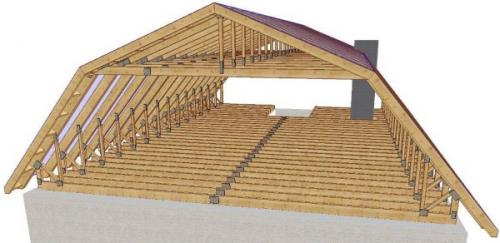

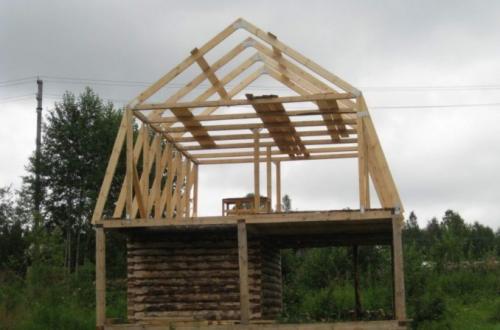

Как правильно установить стропила для мансардной ломаной крыши

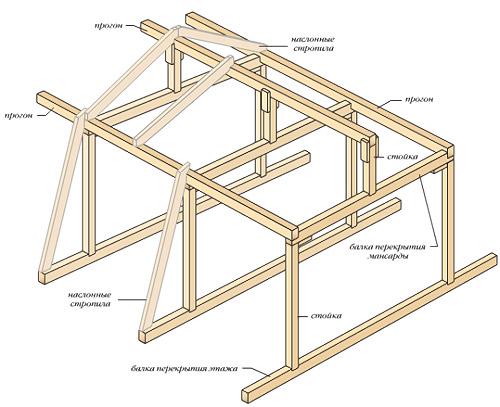

Примеры наслонных стропильных систем

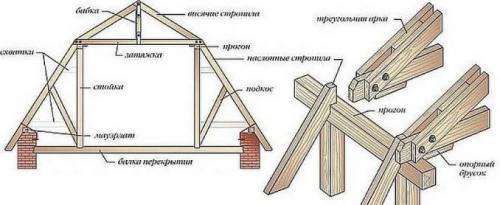

Примеры висячих стропильных систем

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

• Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
• В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки - специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов - бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

1. Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель - минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
2. Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
3. Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Как правильно установить стропила для мансардной ломаной крыши

Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?

Манса́рда (от фр. mansarde) — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.

Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:

1. Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.



   Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален

2. Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.



   Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската

3. Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.



   Многощипцовая крыша позволяет обустроить полноценный мансардный этаж

4. Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.



   Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов

5. Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.



Как правильно установить стропила для мансардной ломаной крыши

Ломаная крыша— это чердачное помещение дома, которое оборудовано таким образом, что после утепления кровлии стен оно становится вполне пригодным для проживания. По сути мансарда — это дополнительный этаж здания.

Если предполагается на чердаке делать мансарду, то дополнительные работы по ее обустройству должны быть учтены еще на стадии проектирования.

Так как обустройствонежилого этажа и мансардного помещения значительно отличается: необходимо устраивать дополнительное утеплениеи придерживаться технологии монтажа теплого помещения.

Чаще всего ломаные разновидности кровли свидетельствуют о наличии мансарды. Кровля с прямыми скатами также может быть оборудована мансардным помещением, но площадь его будет значительно меньше.

Как самостоятельно построить мансардную крышу вы можете прочитать здесь.

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом, способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции, которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

Мауэрлат. Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузкуот системы кровли на опорные стены.

Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;Стойки из балок или стропильные ноги, которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирогавместе с внешним покрытием;Вертикальные стойки. Стойки устанавливают для удержания центральной части стропильных брусьеви предохранения их от изгиба, а также для поддержания конькового бруса;Прогоны.

Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног;Коньковый брус. Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции;Обрешетка. Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли.

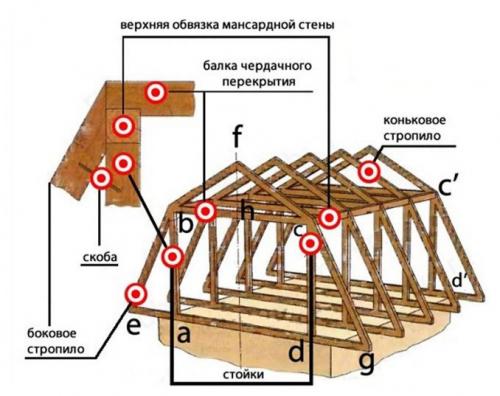

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

Стропильная система мансардной крыши: чертежи и фото плана ниже.

План чертежа стропил

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

Висячую конструкцию.

Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент;Наслонную конструкцию. Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стеныи перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже:

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Наслонные стропила

Установка стропил мансардной крыши и расчет шага

Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов кровельного покрытиянеобходимо устанавливать стропила для мансардной крыши следующим образом:

Под ондулин.

Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;Под шифер. Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;Под металлочерепицу.

При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;Под профнастил. Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.

Шаг стропил

Как вынести стропила за линию стены

Стропильные бруски выводят за линию внешней стены с целью увеличения чердачного жилого помещения. Особенности такого способа в том, что опорой нижней стропильной балки является доска перекрытия, а не доска мауэрлата.

При этомустанавливают усиливающие подкосыпод крайнюю часть треугольных боков.

В таком случае не всегда целесообразно устанавливать мауэрлат, но бетонную заливку делать необходимо, так как к бетону анкерами будут крепиться балки перекрытия.

При выносе стропил за внешнюю линию должен образоваться карниз, ширина которого для домов из дерева должна быть не менее полуметра, для сооружений из камня или бетона — не менее 400 сантиметров.
