Как соединить кабель СИП с медным кабелем. От столба до дома.
Как соединить кабель СИП с медным кабелем. От столба до дома.
От столба до дома кабель можно протянуть двумя способами:
1 . Подземный. Безопасный, но дорогостоящий. Требует согласования в электроснабжающей организации.
Принцип: Кабель протягивают в металлической трубе, проложенной под землей на глубине не менее 0,8 метра.

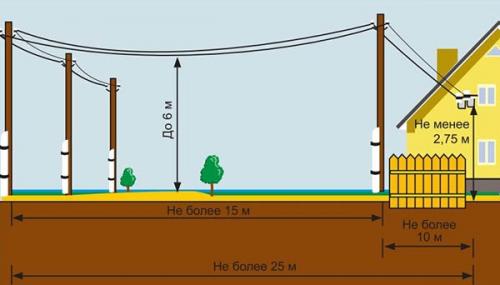

2 . Воздушный. Наиболее распространенный. Недорогой и простой. Потому, о нем подробнее.
Принцип: Протяжка по воздуху. Обычно используют провод типа СИП

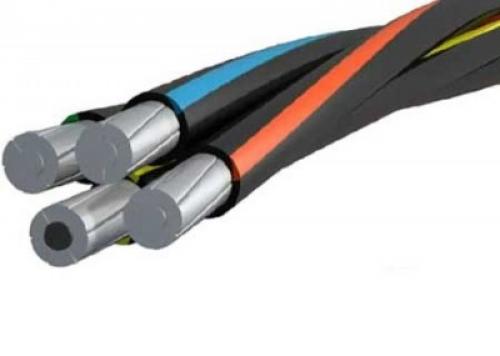

Что такое СИП?
СИП - самонесущий изолированный провод с изоляцией из сшитого полиэтилена. Используется для прокладки воздушных линий электропередач. Материал изоляции делает его устойчивым к воздействию УФ-излучения и перепадам температуры. СИП изготовленный по ГОСТ имеет заявленный производителем срок эксплуатации не менее 25 лет (обычно 40-45, в зависимости от производителя !)
Как протянуть СИП?

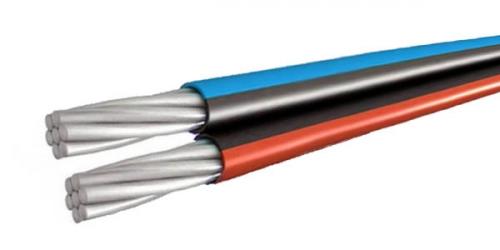

Самый популярный кабель – СИП4. Для его монтажа не требуется несущий трос.
1. В стене дома делается отверстие, в которое загоняют металлическую трубу (гильзу). Сквозь нее протягивают медный кабель, который пойдет от места ввода до щита. (В доме СИП прокладывать запрещено!)
2. Недалеко от трубы к стене дома крепится крюк.
3. СИП фиксируют в анкерном зажиме и цепляют зажим на крюк.
4. Герметичными сжимами СИП соединяется с медным кабелем.
Для большей надежности, на месте вывода медного кабеля, закрепляют герметичный пластиковый бокс. Т.е. металлическая труба входит в бокс со стороны задней его стенки. Концы СИП, также заводят в бокс, через герметичные цанговые разъемы. Соединение СИП и медного кабеля проводят уже внутри бокса. Такой вариант предпочтительнее. Но, не запрещено и без бокса, как на иллюстрации.
Как соединить СИП и медный кабель.

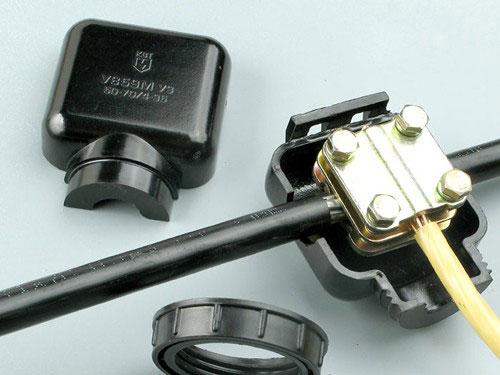

Соединяют СИП и ВВГнг (ВВГнг-LS, NYM) с помощью герметичных кабельных сжимов . Герметичность препятствует окислению проводников в местах контакта. Это существенно снижает вероятность короткого замыкания.

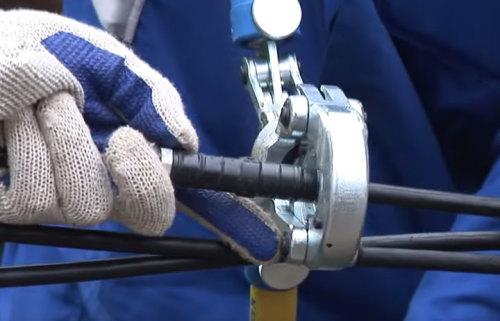

Как соединить СИП с сипом. Как соединяют СИП провод между собой
Во время выполнения работ по монтажу и прокладыванию электроснабжения для внутридомового пользования и для высоковольтного уличного освещения, используют различные кабеля и провода, которыми на сегодняшний день рынок электротоваров переполнен. Наиболее часто используется при данных видах работ провод СИП. Именно воздушные линии ЛЭП прокладывают с применением данного провода, если напряжение в них не более 35 Вт.
Существуют несколько видов данного провода, более детально с которыми можно ознакомиться на сайте https://kem-energo.ru/produktsiya/provod-sip . В данной статье же детальнее рассмотрим, как соединяются между собой провода СИП.
Почему используют СИП
У данного провода есть преимущества, которые делают его насколько часто применяемым:
- Процесс его монтажа быстрый и легкий.
- Монтажные работы можно выполнять даже в плохую погоду.
- КПД провода СИП достаточно высокий.
- СИП характеризуется хорошей изоляцией, которая предотвращает короткое замыкание.
- Нет необходимости в дополнительных опорных конструкциях при монтаже.
- Имеет длительный срок эксплуатации, который может длиться 40 лет.
Все эти преимущества сделали свое дело, и практически каждое строительство, любого здания, сопровождается использование именно провода СИП.
Разновидности СИП
Рассмотрим виды данного провода:
- СИП 1;
- СИП 2;
- СИП 3;
- СИП 4;
- СИП 5.
Каждый из видов провода обладает определенными характеристиками и областью применения.
Варианты соединения
Есть несколько вариантов соединения провода СИП.
Скручивание с применением пайки . Это самый простой вариант соединения провода. Для того, чтобы соединить провод таким методом необходимо:
- зачистить медные жилы каждого провода;
- зачищенные жилы нужно сильно и качественно скрутить;
- используя специальный аппарат нужно спаять провода;
- место соединения нужно хорошо и тщательно изолировать.
Изолятором может быть специальная клейкая лента или колпачок.
Соединения при помощи болтов . Это самое надежное, качественное и надежное соединение. Для данного соединения нужно:
- выполнить зачистку жил. Размер зачистки зависит от длины болта;
- зачищенная жила изгибается в форму петли;
- петля одевается на болт;
- наверх болта одевается промежуточная шайба.
Соединение СИП и аввг. Как соединить провод СИП с медным кабелем
Время чтения: ~ 3 мин.
Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.
Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.
На что обратить внимание
Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.
Как может осуществляться соединение
Соединение может быть различным, в частности оно зависит от расположения щита учета.

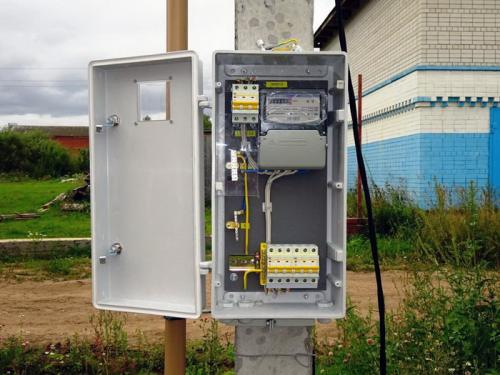

Щит учета установлен на опоре линии

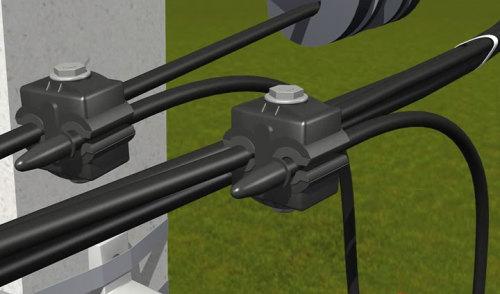

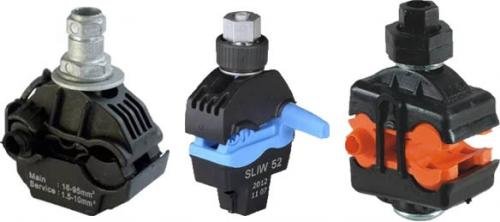

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

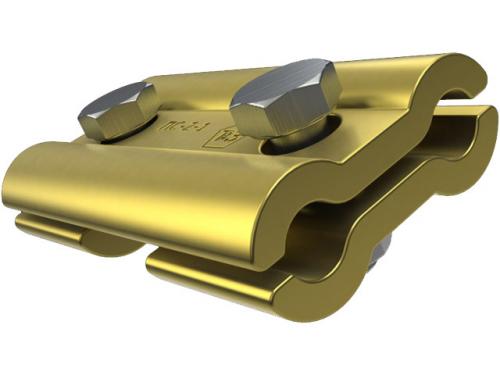

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.
Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.
Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

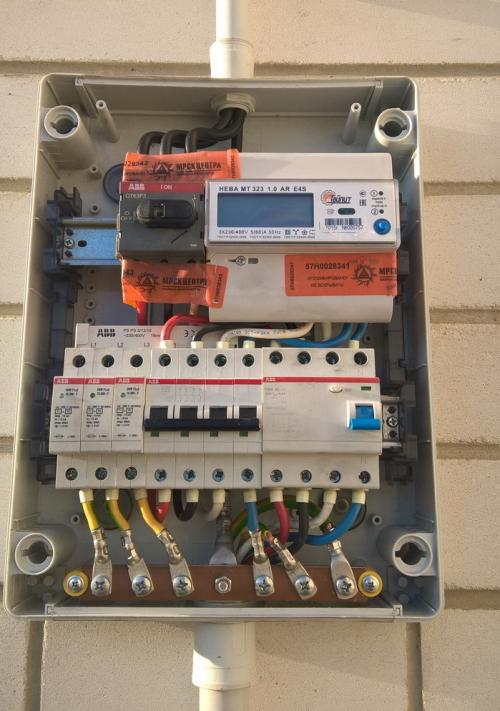

Щит на стене дома
В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.
Некоторые используют специальную гильзу, а затем проводят опрессовку.
Но такой метод считается неоправданным по нескольким причинам:
- потребуется специальное приспособление;
- такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
- другая технология обеспечит большую прочность, нежели гильза.
СИП + СИП
Возможен и такой вариант, при этом важно учитывать поставленные вами цели.
Соединение проводов между собой может различаться по видам:
- требуется для питания вашего здания;
- соединение магистрали, когда не хватает длины.
В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.
Полезное Заключение
В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.
Соединение СИП кабеля между собой. Как соединить СИП и кабель?
При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.
Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.
Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.
Можно ли использовать прокалывающий зажим для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция у них разная и никто не может гарантировать результат. Пока не попробуешь — не поймешь
Соединение СИП с кабелем.
Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.
Почему 16мм? – см. Подключение PEN-проводника в частном доме.
Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:
1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.
Гильза+лента
Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).
После опрессовки гильзу изолируем лентой самоспекающейся СП.
Самоспекающаяся лента СП изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.
2 Гильза медная луженая соединительная + термоусаживаемая труба.
Гильза + термоусаживаемая трубка
В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету. Здесь главное не забыть сначала надеть трубку на провод.
Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).
