Металлическое крыльцо

Статья рассказывает, как сделать металлическое крыльцо, начиная от выбора размеров под его фундамент и заканчивая антикоррозийным покрытием крыльца. Из статьи вы узнаете, как сделать опалубку и заармировать фундамент, из какого металлопроката сделать лестницу.

Вы собираетесь построить лестницу к дому или бани, металлическая конструкция всегда выглядит стильно и воздушно. Крыльцо из металла своими руками будет гармонично смотреться и с бетонным домом, и с деревянным.

Подготовительные работы

Начать желательно с эскиза крыльца. Вооружитесь измерительными приборами, промерьте все необходимые размеры и нанесите желаемое крыльцо на бумагу и составьте проект (см.). Для чего нужен чертеж?

Монтажные работы вы будете вести по собственным эскизам, что ускорит стройку. А также с помощью чертежа вы сможете правильно рассчитать необходимое количество материала для устройства крыльца.

Как определить размеры крыльца

Металлическое крыльцо, как правило, предполагает наличие лестницы. Ее размеры могут варьироваться от 0,8 м до 1,0 м. При 0,8 м лестницей может воспользоваться только один человек, а при 1,0 м могут разойтись два человека. Это минимальные размеры, которые, при желании, можно увеличивать. Уменьшать их не стоит, это приведет к затруднениям в эксплуатации.

Количество ступеней желательно сделать нечетным. Людям удобно начинать и заканчивать движение с одной и той же ноги. Лестница должна иметь уклон не круче 45° и не менее 26°.

Размеры ступени по высоте могут варьироваться 12 см — 20 см, а по ширине не менее 25 см. Учтите, чтобы выдержать заданный уклон лестницы высота всех ступеней должна быть одинаковой (допускается отклонение в ту или другую сторону на 5 мм). Ступени могут находить одна на одну не более 30 мм.

Размеры верхней площадки необходимо задать такими, чтобы дверь могла открываться без препятствий. Для открытия двери должно быть достаточное место на площадки. Низ двери на 5 см выше самой площадки.

Фундамент под крыльцо

Конечно, металлическое крыльцо, имеет небольшой собственный вес в сравнении с . Тем не менее, фундамент под него все-таки стоит закладывать. Без фундамента по весне крыльцо может «повести» и вся работа будет насмарку.

Размеры фундамента

Фундамент должен залегать ниже глубины промерзания на 20–30 см. По Москве и Московской области средняя глубина промерзания 1,4 м. Если дом отапливается и температура в нем всегда поддерживается не ниже 10°С, то можно уменьшить глубину заложения фундамента.

Уменьшаем глубину на:

• 30% — пол на естественных грунтах;
• 20% — пол на лагах;
• 10% — пол на балках

Узнайте, где проходит горизонт грунтовых вод. Навряд ли, он попадет под фундамент. Если это случилось, то необходимо провести работы по отводу воды.

Этапы монтажа железобетонного фундамента под металлическое крыльцо

Итак:

1. Котлован . Выройте котлован под фундамент, с учетом песчано-щебеночной подготовки.
2. Песчано-щебеночная подготовка . Уложите слой песка и утрамбуйте его, периодически поливая водой. Толщина песчаного слоя составляет 10 см. Точно также уложите слой щебня толщиной 5 см. Песчано-щебеночная подготовка должна быть больше размеров фундамента на 10–15 см со всех сторон.

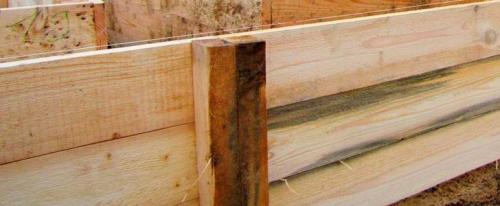

3. Деревянная опалубка. Установите деревянную опалубку. Для опалубки необходимо взять доски толщиной не менее 2 см и длиной не более 20 см. Доски не должны быть сухими и обязательно обструганными с той стороны, которая будет соприкасаться с бетоном. Поставьте в углы фундамента колышки. Натяните на них бечевку. С шагом метр нужно вбить такие же колышки по всему периметру (ориентируйтесь по бечевке). Доски прибейте к брускам изнутри, длина гвоздей должна быть такой, чтобы гвоздь можно было загнуть книзу.

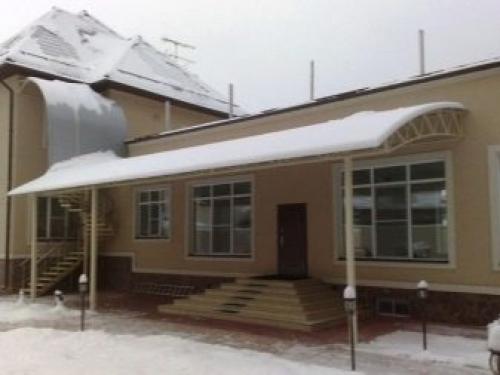

Козырёк над крыльцом из металла. Нормативные требования

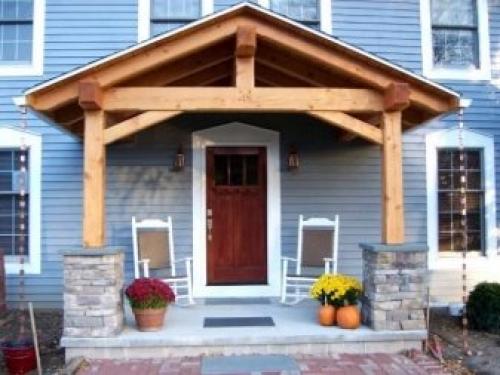

Навес над крыльцом – это не просто часть крыши, это архитектурная составляющая, который отвечает за ряд важных условий комфортного и безопасного проживания в доме.

• Способствует обеспечению наибольшего комфорта при входе в жилые помещения, позволяя еще на крыльце стряхнуть капли дождя с одежды и зонта или очистить обувь от снега.
• Обеспечивает максимальную надежность – правильно сооруженный козырек выдерживает не только вес падающих осадков, но и всевозможных вьюнов, к примеру, дикого винограда, которым часто оформляют главный вход в дом.

• Формирует эффективное водоотведение. Это очень важно для сохранения целостности всего фасада здания, именно поэтому современные навесы над крыльцом включают особые инженерные коммуникации – вода, стекая по козырьку, заливается в накопительную емкость и через оборудованную систему оттока жидкости выводится за пределы жилого строения.

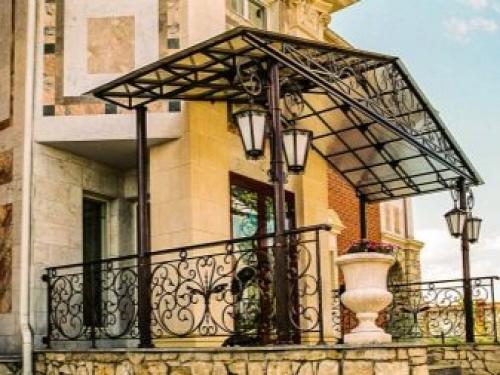

• Выполняет декоративную функцию. Стильный навес необычной формы может стать главным акцентом, подчеркивающим уникальную архитектуру постройки, яркой ноткой, придающей всему дизайну законченность и концептуальность.

Чтобы навес над дверью верой и правдой служил долгие годы и не понадобился ремонт спустя пару лет, он должен отвечать базовым технологическим требованиям:

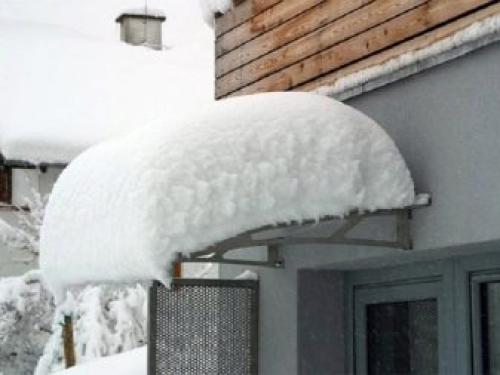

• козырек должен выдерживать большую нагрузку и давление – при расчетах следует принимать во внимание вес снежной массы, которая попадает на козырек с кровли, а также габариты зеленых насаждений, которые нередко обвивают конструкцию;
• оптимально, если сооружение эффективно защищает не только само крыльцо, но и парадную дверь в здании;

• обязательным условием эффективности конструкции является оборудование система слива воды, как правило, она выполняется в виде накопительного резервуара, ливнесборной канализации либо водосточного желоба;
• дизайн козырька должен гармонировать с общим архитектурным обликом здания, учитывать особенности его стиля и цветового решения.

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

• козырьки и навесы в обязательном порядке должны устанавливаться над каждым входом, главным или запасным, а также на дверях бани и хозпостроек;
• навесы должны изготавливаться только из материалов, устойчивых к горению;
• в качестве отделочных материалов рекомендуется использовать те, что одобрены санитарными органами;
• козырьки должны выдерживать нагрузку как минимум 200 кг / м2.

Крыльцо на металлокаркасе. Лестницы для крыльца на металлическом каркасе

Лестницы для крыльца можно сделать полностью из металла, однако очень часто из этого прочного материала делают лишь каркас. Такие конструкции смотрятся более интересно, и сделать их своими руками намного проще.

Лестницы на металлическом каркасе обшиваются различными материалами, например, деревом. Такой дуэт выглядит выигрышно и при этом остается очень крепким. Каркасные конструкции обладают технологическими характеристиками и металла и материала-компаньона.

Каркасные конструкции считаются очень прочными и долговечными. Используя такую технику, вы сможете сделать подходящее крыльцо для самых разных экстерьеров.

Р азновидности каркасов для лестниц:

1. Открытые лестничные каркасы не отделывают подступенками из другого материала. Из-за такой особенности конструкции все недочеты изделия будут очень заметны, поэтому делать их своими руками можно, лишь обладая хорошими навыками сварки. Чтобы скрыть минимальные недостатки открытого каркаса, его шлифую и окрашивают.
2. Черновые лестничные каркасы – это более подходящий вариант для сборки своими руками. Он предполагает последующую обшивку металлической конструкции другим материалом. Таким образом, большинство дефектов допущенных при сварке, будет скрыто за облицовкой. Такой тип каркаса позволяет сэкономить на материалах и работе мастера.

Лестницы на каркасе для крыльца – это отличный вариант для начинающих сварщиков. На такую конструкцию вы не потратите большого количества денежных средств и времени.

Лестница для крыльца. Как построить крыльцо своими руками: сделать подъём, его ограждение и навес

Лестница или ступени на крыльцо имеют строгие требования к конструкции. Прежде всего, для обеспечения безопасности. Зная о них, определив оптимальный вариант, можно сэкономить время и деньги. Давайте посмотрим – исходя из норм – как правильно сделать крыльцо с красивым и надёжным подъёмом.

Параметры: ГОСТы, СНиПы и практика строительства.

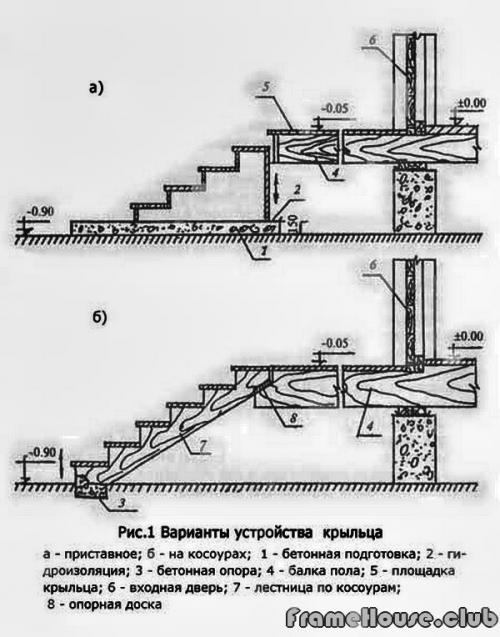

Варианты устройства крыльца

1. Уклон лестницы крыльца – от 30 до 40°.
2. Ширина ступеней для прохода одного человека – 80 см, для того, чтобы разминуться – 120 см. При ширине более 2,5 м по центру устраиваются дополнительные перила.
3. Число ступеней всегда нечётное.
4. Оптимальная высота от ступеньки до ступеньки (проступок) – 17 (или от 15 до 18) см. Первая ступенька обязательно должна иметь стандартную высоту.
5. Проступь, или глубина ступени – 29–32 см.
6. Свес (выступ проступи) – не более 50 мм.
7. Во избежание застоя воды деревянные ступени для крыльца делают с наклоном 2 мм.
8. Ограждения крыльца устраивается при подъёме на три и более ступенек, высотой от уровня тротуара более 45 см. Высота по ГОСТ: 90 см.
9. При большой высоте крыльца через каждые 15 ступеней рекомендуется устраивать площадку.
10. Фундамент крыльца – во избежание неравномерной усадки – не должен жёстко крепиться к фундаменту дома (за исключением случаев, когда оба они заливаются одновременно).
11. Настил – обязательная часть крыльца. Входные двери всегда открываются наружу: открывать их непосредственно с лестницы или выходить из дома на ступени крайне затруднительно. Размер настила по фронту должен быть не менее полуторной ширины входной двери.
12. Навес или козырёк над крыльцом всегда ниже подоконника 2 этажа на 20 и более сантиметров.
