Межэтажное перекрытие в деревянном доме. Выбор звукоизолятора
В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.
Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.
Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:
- Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.
- Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
- Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.
Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.
Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.
Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.
Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.
В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:
Деревянные перекрытия с утеплением в домах из разных материалов
Коротко о главном
Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.
Самым распространенным вариантом считается минеральная вата в различном исполнении.
Допустимая нагрузка на плиту перекрытия в кирпичном доме. Проверка выполненных расчетов
После выполнения всех подсчетов очень важно выполнить проверку, для этого, по имеющимся исходным данным необходимо сделать пересчет нагрузки на перекрытие на каждый кв. метр.
Итак, при общей площади перекрытия, к примеру, в 9 кв. метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр.
Так, необходимо подчитать задуманное ранее напольное покрытие и вес отделочных материалов и далее отнять эту цифру, из полученной ранее. Пусть общий вес всех материалов будет равен 150 кг/кв.м., так: 484 – 150 = 334 килограмма на один кв. метр.
Примечание
Разница в расчетах и некоторые погрешности допустимы, однако расчет может быть с погрешностью, не более 1 кг.
При планировании нагрузки, специалисты рекомендуют вначале распределить вес мебели равномерно и подсчитать общую массу и только после этого включать в формулу вес перегородок, дверей и т.д. Если же перегородки будут превышать допустимое значение нагрузки на перекрытие, необходимо будет выбрать более легкий материал.
Именно от грамотно сделанного расчета точечной нагрузки будет в большей степени зависеть продолжительность службы перекрытия и ее безопасность. Поэтому, несмотря на допускаемую погрешность, рекомендуется выполнять точный расчет, вплоть до граммов.
Несмотря на то, что привычнее пользоваться вышеописанной методикой расчетов точечной нагрузки, можно использовать более точную и безопасную, которая включает коэффициент надежности.
Для жилых многоэтажных построек принято выбирать коэффициент надежности, равный 1,2, что гарантирует в дальнейшем более безопасную эксплуатацию постройки, и длительный срок службы перекрытия.
Источник: https://milyj-dom.ru-land.com/stati/nagruzka-na-pustotnuyu-plitu-perekrytiya-6-metrov-markirovka
Точечная нагрузка на плиту перекрытия. Пересчёт на м 2
Учитывая, что жб плита перекрытия работает по упруго-пластической схеме, все внутренние усилия в ней перераспределяются по площади и объёму.
СНиП допускает не производить расчёт временных нагрузок на плиту от конкретных предметов , а учитывать приведённую равномерно-распределённую по площади поверхности силу.
Например, вдоль стены комнаты, на протяжении 3 м стоит гарнитур общей массой 400 кг, напротив – диван массой 200 кг и другие предметы мебели с разными весами. По данному помещению каждый день передвигаются 4 человека с массами тела от 50 до 120 кг.
По факту, точно посчитать нагрузку не представляется возможным, но СП 20.13330.2011 допускает учитывать в статическом расчёте приведённую равномерно распределённую нагрузку для жилых помещений 150 кг/м2.
Пример
Ниже представлен пример сбора нагрузок на перекрытие в частном жилом доме. По условию задачи, габариты комнаты составляют 7 х 4 м, плита перекрытия 200 мм , поверх которой уложена ц/п стяжка толщиной 50 мм по подложке из экструдированного пенополистирола 30 мм, а в качестве чистового пола применяется керамогранитная плитка толщиной 12 мм с клеевым составом 3 мм.
Требуется собрать расчётные нагрузки на данную конструкцию для последующего расчёта. Задача решается с выполнением следующих этапов:
Собственный вес плиты – M1= S x h x rбет, где:
- S – площадь поверхности перекрытия, равный 5 м х 4 м, или 2 м2,
- h – толщина плиты, которая составляет 200 мм, или 0,2 м,
- rбет– средняя плотность армированного бетона, которая равна 2500 кг/м2.
- M1= 20 м2х 0,2 м х 2500 кг/м2= 10 000 кг.
- mподл= S x hподлх rпенопол= 20 м2х 0,03 м х 40 кг/м= 24 кг,
- mстяж= S x hстяжх rц/п р-ра= 20 мх 0,05 м х 1800 кг/м= 1800 кг,
- mплит= S x hплитх r= 20 мх 0,015 м х 2400 кг/м= 720 кг (значение принимается с учётом слоя плиточного клея).
M2= 24 кг + 1800 кг + 720 кг = 2544 кг. В жилом помещении рекомендуемая по СНиП временная нагрузка составляет q = 150 кгс/м2.
Таким образом, суммарная полезная нагрузка на плиту составляет F = q x S = 150 х 20 = 3000 кг:
- Общая вертикальная нагрузка, приложенная к плите, равняется Fобщ= M+ M+ F = 10000 кг + 2544 кг + 3000 кг = 15544 кг, или 1554,4 кН.
Межэтажное перекрытие в доме из газобетона. Какие перекрытия лучше выбрать для дома из газобетона
Перекрытие — это горизонтальная конструкция, которая служит перегородкой для этажей здания и главным связующим элементом для стен. Такая конструкция требует дополнительной отделки, так как выполняет роль пола и потолка в помещениях.
Особенности перекрытий в домах из газобетона
Наиболее важным при выборе перекрытия является уровень нагрузки, который выдержит конструкция. Нормой для жилых помещений считается нагрузка в пределах от 500 кг/м² до 800 кг/м².
Срок службы конструкции должен быть максимально приближен к сроку годности материала стен, газобетону. Материал с коротким сроком службы должен перекрывать этот недостаток легкостью демонтажа.
Каким требованиям должны соответствовать
Основным требованием к перекрытию между жилыми этажами является выдерживание больших нагрузок. Чердачное помещение может иметь не особо высокую устойчивость к нагрузкам, если в нем планируется хранить легкие предметы и вещи. Для перегородок, отделяющих жилые помещения от чердачных и подвальных этажей, важна изоляция. Изолируют помещения от проникновения холодного воздуха, влаги и шумов. Также важны такие параметры как удобство и скорость монтажа, ценовая категория.
Учитывая цену на требуемые материалы, доставку и монтажные работы, самым доступным вариантом является деревянное перекрытие, а самым дорогим — сборно-монолитное.
Виды перекрытий: какое лучше использовать
Какой материал будет использован в конкретном доме, зависит от пожеланий владельца будущего строения и рекомендаций проектировщика.
Выбор межэтажного перекрытия в газобетонном доме зависит от:
- количества этажей в доме, которых может быть не более трех;
- формы здания;
- размеров помещения;
- финансового положения;
- сейсмической обстановки региона.

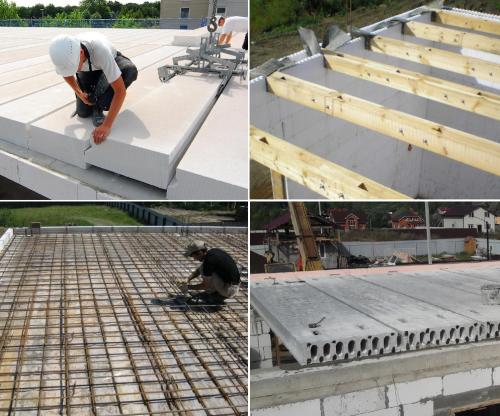

Перекрытия бывают:
- монолитные,
- сборно-монолитные,
- деревянные,
- газобетонные.
Описание, сравнение, особенности
Монолитные и сборно-монолитные конструкции лучше других подходят для того, чтобыс большим расстоянием между наружными стенами и имеющее замысловатую форму. Перекрывать помещения с различным температурным режимом удобнее всего газобетонными плитами, так как они хорошо сохраняют тепло и не пропускают звук.
Низкая ценовая категория делает деревянные конструкции наиболее предпочитаемыми для владельца, но их не следует использовать в регионах сейсмической активности, повышенной влажности и при построении трехэтажного здания.
Железобетонные плиты долговечны, выдерживают большие нагрузки и усиливают стяжку несущих конструкций. Но вес и габариты изделия требуют постоянного присутствия подъемного крана, что увеличивает стоимость работ.
Таблица сравнения цен материалов, их особенности:
Вид перекрытия | Цена | Особенности |
Деревянное | Низкая | Не используется для подвальных помещений |
Железобетонное | Средняя | Требует использования спецтехники |
Газобетонное | Средняя | Обладает высокими изоляционными свойствами |
Сборно-монолитное | Выше средней | Выдерживает нагрузку не более 600 кг/м² |
Монолитное | Высокая |

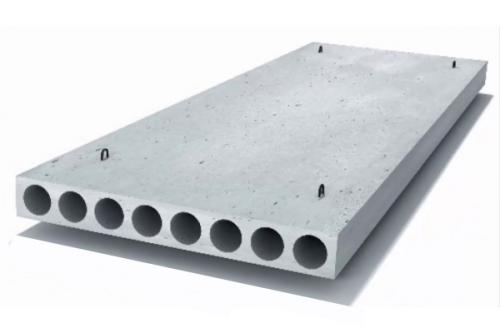

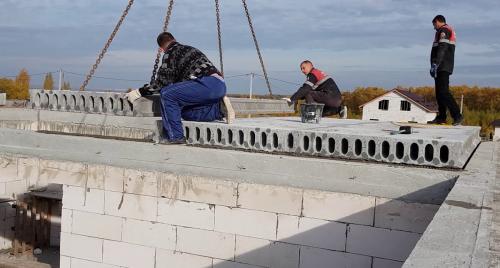

Железобетонные плиты перекрытия
Железобетонные плиты представляют собой прочное перекрытие, для монтажа которого используется спецтехника. Изготовление плит происходит из бетона высокой прочности и арматуры. Для облегчения плит, в них предусмотрены продольные пустоты.
Железобетонные плиты выдерживают нагрузку от 800 кг/м². Они применяются при строительстве трехэтажных газобетонных домов. Пустоты внутри плиты используют для повышения звукоизоляции и теплоизоляции помещения, а также для монтажа проводки.
Несущая способность плиты перекрытия. Несущая способность железобетонной плиты перекрытия
Задать вопрос
Наши специалисты ответят на любой интересующий вопрос по услуге
Железобетонная плита перекрытия – это универсальный строительный материал, который получил широкое распространение при возведении промышленных, коммерческих и жилых зданий. В основном данные изделия используются в качестве перекрытий между этажами.
На плиты перекрытия возложена одна из важнейших задач по объединению составных частей сооружения, в результате чего достигаются нужные показатели прочности и надежности.
Спрос на изделия из железобетона остается на достаточно высоком уровне, что наглядно демонстрирует стабильность применения плит перекрытия в современном строительстве. Одновременно с этим длительность и стабильность эксплуатации напрямую зависят от корректного расчета и грамотного подбора железобетонных изделий. В частности, одним из важнейших параметров выступает их несущая способность.
Данный показатель означает предельно допустимые значения, которые могут воздействовать на конструкцию в обычном состоянии. Любые неточности и ошибки грозят снижением прочности всей конструкции и сокращением ее срока службы, а также риском полного разрушения, что влечет за собой катастрофические последствия. Вот почему еще на этапе проектирования и строительства очень важно правильно рассчитать несущую способность железобетонной плиты перекрытия.
Разновидности нагрузок, оказывающих влияние на элементы конструкции
В процессе эксплуатации плиты перекрытия подвергаются:
- Статическим нагрузкам. В этом случае на плиту действует масса нагрузок со стороны других элементов здания, а также различных предметов вроде мебели и оборудования.
- Динамическим нагрузкам. Это нагрузка, которая возникает с определенной частотой, к примеру, вследствие работы тех или иных устройств, а также перемещения объектов.
Определение несущей способности – это выявление возможности для конструктива здания длительно выдерживать оба вида нагрузок. Расчеты проводятся исходя из безопасности использования здания, при этом за основу берется собственная масса плиты, а также общий вес предметов, которые планируется на ней разместить. Очень важно, чтобы при расчетах был заложен достаточный запас прочности, что повышает степень безопасности объекта и его надежность.
Заказать расчет несущей способности железобетонной плиты перекрытия в компании «Триада Эксперт»
«Триада Эксперт» специализируется на проведении всех видов строительных экспертиз. У нас можно заказать полное обследование здания либо аудит строительства, которые проводятся в точном соответствии с требованиями действующего законодательства. Наши инженеры имеют все необходимые лицензии и допуски для осуществления данной деятельности. Расчет несущей способности железобетонной плиты перекрытия – одна из популярных и востребованных услуг, заказать которую вы можете по телефонам на сайте либо оставив заявку на обратную связь.
Заказать услугу
Оставьте заявку на сайте, наши специалисты свяжутся с Вами в ближайшее время и проконсультируют по всем вопросам.
