Размер кирпича жаропрочного. Размер шамотного кирпича

19.03.2020 в 07:02

Размер кирпича жаропрочного. Размер шамотного кирпича

Шамотный кирпич — популярный стройматериал, обладатель характерного желтого цвета, имеет несколько десятков типоразмеров. За стандарт приняты марки ШБ-8 и ШБ-5. Кирпич ША-6 (тонкий) тоже относится к этой группе. Изготовляют блоки из огнеупорной глины, жаропрочного шамотного порошка с добавлением оксида алюминия, от процентного содержания которого, зависят специфические свойства изделия.

Размер кирпича жаропрочного. Размер шамотного кирпича

Технические характеристики

Образующаяся при нагреве огнеупорного кирпича оболочка, защищает кладку печи от прямого огня или раскаленных углей.

Для удобства выбора материала введена классификация в виде маркировки. Марки огнеупорного кирпича представлены аббревиатурой, состоящей из 2 букв и цифр. Первая обозначает принадлежность к виду. Ш — шамотный. Вторая — огнеупорность: А — соответствует 1350 °C, Б — 1390 °C. За цифрой закреплен размер изделия. Стандарты и ТУ регламентируют их.

Свойства и применение

Основные положительные черты стройматериала — механическая прочность, способность противостоять химическим агрессивным средам, высокая теплоемкость. А также в перечень достоинств изделия входит: малый коэффициент линейного расширения шамотного кирпича, способность сохранять свои свойства при значительных перепадах температур, эстетический внешний вид. В таблице указаны технические характеристики.

НаименованиеПоказатели
Теплопроводность, Вт/м °С0,6
Рабочая температура, град. С1350—1730
Масса, кг (1 шт.)2,5- 6,0
Прочность, на кубический см1,7—1,9
Линейное расширение (коэффициент)α, 10—6/°C: 5,3
Пористостьот 3 до 85%
Удельная теплоемкость кДж/кг С100 °C — 0, 833, 1500 °C — 1,251

Размер кирпича жаропрочного. Размер шамотного кирпича

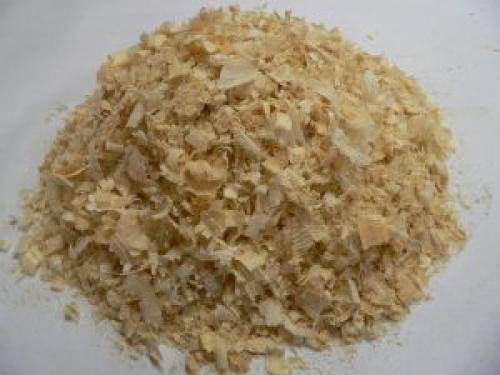

При производстве легковесного типа материала используются древесные опилки.

Легковесный печной кирпич — разновидность шамотного. При одинаковых — размерах, масса его наполовину меньше. На этапе производства в состав раствора, кроме шамота, добавляют торф или древесные опилки. Выгорая, они образуют поры. Благодаря этому получают легковес. Высокая теплоотдача, незначительный коэффициент расширения делает его незаменимым материалом, для изготовления топочного отделения печей, обогреваемых стен где проходит раскаленный воздух из топки. Красный блок для этих целей не подходит: под воздействием высоких температур он крошится. Но в отличие от керамического, чувствителен к воздействию влаги.

Размеры и виды

Оптимальными параметрами и формой обладает печной глинозем ША-8. Это прямоугольник с соотношением сторон длины, ширины и высоты соответственно: 250×124×65 мм. Цифры размера почти кратны между собой, что облегчает подсчет при разработке чертежей и позволяет при строительстве укладывать его в любом направлении. Кирпич ША-5 наиболее популярен. Размер кирпича — 230×114×65. Разница со стандартным — в ширине. Но он идеально сочетается с ШБ-6 (230×114×40) и маркой ША-1, выпускаемым в виде бруса длиной 230, а шириной и высотой по 65 мм. В таблице указаны размеры основных марок печного огнеупора ША/ШБ.

№ размераГабариты, ммФорма
5230×114×65Прямоугольный утонченный
8250×124×65Прямоугольный стандарт
6230×114×40Прямоугольный тонкий
1230×65×65Брус
22230×114×65×55Клин торцовый
44230×114×65×55Клин ребровый
51230*114*56*65Трапецеидальный поперечный двухсторонний
74230*30*230*115Оконный
7825*25*160*2Сводный подвесной ребристый

Значительное количество форм позволяет разнообразить конфигурации отопительных устройств. Прямой используют для кладки печи и дымохода. Клиновой (ребровой и торцевой), трапецеидальный, подвесной — подходят для создания сводов и арок. В зависимости от формы отличается и типоразмер. Он увеличивается по возрастающей внутри формата. Размер огнеупорного кирпича — важный критерий выбора материала. От точности подгонки зависит качество и долговечность конструкции.

Шб 96 размер. Плита шамотная ШБ-96

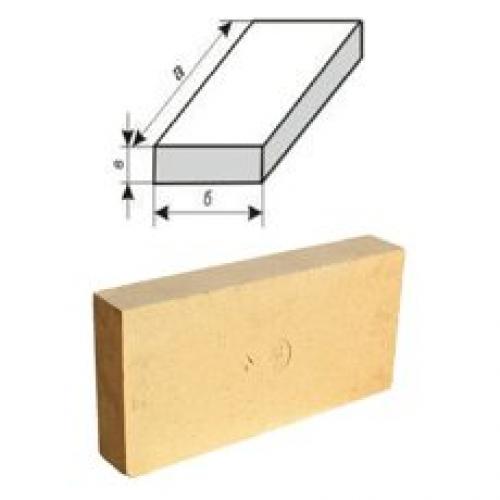

Размер кирпича жаропрочного. Размер шамотного кирпича 02

Плиту ШБ 96 производят из огнеупорной глины — каолина и обжигают при высоких температурах до тех пор пока не будет утрачена пластичность и не удалится вся влага.

Плита шамотная выдерживает как очень высокую температуру (от 1350°С до 1690°С), так и резкие колебания температур.

Шамотная плита ШБ-96 используется для возведения высокопроизводительных, энергоэффективных, безопасных и надежных тепловых агрегатов бытового и промышленного назначения.

Изделия марки ШБ часто применяют в быту, так как характеристики этой марки подходят под все требования к современным бытовым тепловым агрегатам, температура в которых не достигает и 600 °С, так же изделия ШБ легче чем другие марки но и менее прочные.

Шамотная плита обладает высоким показателем огнеупорности, поэтому широко используется на примышленных предприятиях для кладки (футеровки) доменных и плавильных печей, а также топливных камер, в которых сжигается каменный уголь, печей для выработки алюминия и обжига изделий из керамики, для футеровки водогрейных и паровых котлов, а также тепловых агрегатов на пищевых производствах.

Шамотная плита ШБ 96 применяется в быту для создания безопасных огнестойких поверхностей — топочных частей (где происходит соприкосновение с открытым пламенем) кухонных очагов, каминов и печей, в том числе, для саун и бань; хорошо подходит для создания дымовых труб, так как отличается устойчивостью к воздействию химически агрессивных продуктов горения различных видов топлива.

Характеристики


  • Размеры плиты ШБ-96: 600х230х90 мм.
  • Массовая доля, %: Аl2О3, не менее 28
  • Огнеупорность, °С, не ниже 1600
  • Пористость открытая, %, не более 24
  • Температура начала размягчения, °С, не ниже 1300

Изделия шамотные, которые мы реализуем, производятся в строгом соответствии с ГОСТом. Кроме того, наши специалисты проверяют продукцию перед поступлением на склад. При этом контролируются линейные размеры и другие, важные параметры.

Плита ШБ доставляется упакованной, на поддонах.

Хранение плиты осуществляется в крытых складах, исключающих увлажнение.

Купить плиту огнеупорную ШБ можно в розницу (поштучно) и оптом, с доставкой в любой регион России и СНГ.

Цена

по запросу.

Источник: https://interer-stil.ru-land.com/stati/razmer-kirpicha-zharoprochnogo-standartnye-razmery

Размеры шамотных плит. ПЛИТЫ ШАМОТНЫЕ СТЕКЛОВОЛОКНИСТЫЕ

Плиты шамотные стекловолокнистые применяются в качестве рабочего слоя футеровки, обращенного в печное пространство с температурой применения до 1200°C и скоростью движения потока и теплоносителя до 40 м/с.
Плиты получили широкое применение на предприятиях черной и цветной металлургии, стекольных и нефтеперерабатывающих предприятиях, котельных, печах обжига кирпича, фарфора и термических печах.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Плита шамотная должна изготовляться в соответствии с требованиями настоящих технических условий по технологической документации, утвержденной в установленном порядке.
1.2. Основные параметры и размеры
1.2.1. Плиту шамотную в зависимости от плотности подразделяют на марки 350 и 450.
1.2.2. Форма плиты шамотной. Выемка размером в плане 250´250 мм и глубиной 15 мм, расположенная в центре плиты, обусловлена технологией изготовления. Предельные отклонения размеров выемки не нормируются, при приемке плит размеры выемки не контролируются.
1.2.3. Номинальные размеры шамотной плиты должны соответствовать, мм:
длина и ширина 500
толщина 80, 100
Примечание. Допускается изготовление плит других размеров по согласованию с потребителем.
1.2.4. Предельные отклонения размеров не должны превышать, мм:
по длине и ширине 0
- 25
по толщине ± 7
1.3. Характеристики (свойства) плиты шамотной
1.3.1. Плита не должна иметь более двух отбитостей углов и ребер глубиной свыше 5 мм и длиной свыше 15 мм.
1.3.2. Отклонение поверхностей шамотных плит от плоскости не должно превышать 5 мм.
1.3.3. На поверхности шамотной плиты трещины не допускаются.
1.4. Требования к исходным материалам
1.4.1. Для изготовления шамотных плит применяют следующие материалы:
- муллитокремнеземистый рулонный материал МКРР-130 или муллитокремнеземистая вата МКРВ по ГОСТ 23619;
- огнеупорный материал марки МКРР-110 по ТУ 14-24-12;
- огнеупорная глина марок Ч1 или Ч2 Часов-Ярского месторождения по ТУ 14-8-162;
- огнеупорная глина марок ДН1 или ДН2 Новорайского месторождения по ТУ 14-8-183;
- огнеупорная глина Латненского месторождения по ТУ 14-8-152;
- полиакриламид марки «Аммиачный» по ТУ 6-01-1049.
1.4.2. Состав шамотных плит должен соответствовать рецептуре, установленной в технологической документации предприятия-изготовителя.
1.5. Упаковка
1.5.1. Каждое упакованное место должно содержать плиты одной марки и размеров.
1.5.2. Плиты шамотные должны быть упакованы в деревянные обрешетки по ГОСТ 18051, окантованные металлической лентой, в вертикальном положении по 4-5 шт.
1.5.3. Для предотвращения механических повреждений стенки и дно обрешеток выстилают макулатурным картоном, а между плитами устанавливают прокладки из него.
1.5.4. Масса брутто одного упакованного места не должна превышать 50 кг.

Виды и размеры шамотного кирпича. Виды и характеристики

Массово производятся несколько видов огнеупорной кирпичной продукции:

  • Основной, так часто называют глиноземный шамотный кирпич , так как это наиболее давно производящийся, проверенный практикой вид штучной огнеупорной продукции. Немаловажным фактором является и стоимость его приобретения, обходящаяся заказчикам ниже других разновидностей этого огнеупора. Шамотный кирпич – это основной печной материал в гражданском строительстве, коммунальной инфраструктуре населенных пунктов, включая котельные, ТЭЦ.
  • Углеродистый или графитовый , создаваемый на основе свободного углерода. Огнеупорность таких штучных изделий, получаемых при обжиге до 2000℃ шихты из каменноугольной смолы с графитом, просто огромна – до 3500 ℃, поэтому не удивительно что они востребованы для футеровки плавильных печей в металлургии, на предприятиях энергетики, включая АЭС.
  • Кварцевый или динасовый , работающих до предельных температур эксплуатации шамотного кирпича – 1730 ℃. Их используют для футеровки промышленных отопительных агрегатов.
  • Корундовый (выдерживает температуру до 1750°C) – применяют в установках, созданных для получения серной кислоты, печах с окислительной средой.
  • Магнезиальный , выдерживающий длительный нагрев до 1900℃, обладает высокой механической прочностью, в том числе к истиранию, поэтому широко используется в металлургии.
  • Доломитовый получают обжигом смеси оксидов Ca, Mg. Он обладает огнеупорностью до 2300 ℃.
  • Хромистый , изготавливают из горной породы – хромита. Он инертен к кислой, щелочной среде, в том числе к воздействию шлаков, образующихся при варке металлических сплавов. Предельная температура эксплуатации – 2180 ℃.
  • Циркониевый – изготавливаемый из минерала бадделеита, с огнеупорностью до 2700 ℃.
