Строительство водяного теплого пола в частном доме своими руками: подробный гид

Строительство водяного теплого пола в частном доме своими руками: подробный гид

Водяное теплое поль является одним из самых эффективных и комфортных способов отопления дома. Оно позволяет равномерно распределять тепло по всему помещению, создавая комфортную температуру в любой погоде. В этой статье мы рассмотрим, как самостоятельно построить водяное теплое пол в частном доме.

Подготовка к строительству

Перед началом строительства необходимо провести предварительную подготовку. Это включает в себя:

1. Выбор места для установки системы.

2. Выбор материалов для строительства.

3. Подготовка инструментов и оборудования.

Выбор места для установки системы

Первым шагом является выбор места для установки системы. Оно должно быть удобным и доступным для обслуживания. Также необходимо учесть, что система будет располагаться непосредственно под покрытием пола, поэтому необходимо выбрать место, где нет препятствий, таких как колонны, столбы или другие конструкции.

Выбор материалов для строительства

Следующим шагом является выбор материалов для строительства. Для водяного теплого пола используются следующие материалы:

Плёнка для изоляции.

Теплоизоляционный материал.

Металлическая сетка для удержания теплоизоляционного материала.

Пластмассовая труба для циркуляции воды.

Материал для покрытия пола.

Подготовка инструментов и оборудования

Перед началом строительства необходимо подготовить необходимый инструмент и оборудование. Это включает в себя:

Ножницы для плёнки.

Ножницы для металла.

Электроплитку.

Зажимы.

Сверло.

Шлифовальный станок.

Строительство водяного теплого пола

Теперь, когда все материалы и инструменты подготовлены, можно приступить к строительству водяного теплого пола. Это включает в себя следующие шаги:

1. Установка теплоизоляционного слоя.

2. Установка металлической сетки.

3. Установка трубопровода.

4. Установка покрытия пола.

Установка теплоизоляционного слоя

Первым шагом является установка теплоизоляционного слоя. Для этого необходимо выложить плёнку для изоляции на пол и наклеить её на стены. Затем на плёнку накладывается теплоизоляционный материал.

Установка металлической сетки

Следующим шагом является установка металлической сетки. Она используется для удержания теплоизоляционного материала и предотвращения его деформации. Металлическую сетку необходимо натянуть на теплоизоляционный материал и закрепить её на стены.

Установка трубопровода

Третьим шагом является установка трубопровода. Для этого необходимо проложить трубу по металлической сетке и соединить её с системой отопления. Затем трубу необходимо закрепить на металлической сетке.

Установка покрытия пола

Последним шагом является установка покрытия пола. Для этого необходимо выбрать подходящий материал и наклеить его на теплоизоляционный материал. Затем покрытие необходимо закрепить на металлической сетке.

Заключение

Строительство водяного теплого пола в частном доме своими руками - это довольно простая задача, если вы соблюдаете все рекомендации и правила. Важно выбрать качественные материалы и инструменты, чтобы система работала долго и надежно.

Связанные вопросы и ответы:

Что такое водяной теплый пол

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Какие преимущества имеет водяной теплый пол

Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Какие материалы необходимы для установки водяного теплого пола

Это покрытие еще 10 лет назад было распространено практически повсеместно. Сегодня его также можно встретить в квартирах или загородных домах.

Важно при этом отметить, что линолеумы бывают разных классов:

Бытовой - наиболее тонкий и дешевый, чаще встречается в помещениях небольшой проходимости;

Полукоммерческий- более плотный и устойчивый к внешним факторам среды, подойдет для гостиной и кухни;

Коммерческий – исходя из названия используется в коммерческих помещениях. Это прочный вид ламината, такое покрытие легко выдержит большую нугрузку.

К преимуществам материала следует отнести повышенную влагоустойчивость. По этой причине линолеум легко моется и не гниет. Еще один важный фактор – стоимость покрытия. Это – один из доступных вариантов, который сможет себе позволить каждый.

Также широко распространено мнение о простоте укладки линолеума. Однако это не совсем так. Прежде чем приступать к финальной работе над покрытием, следует провести ряд подготовительных работ: выровнять уровень пола и при необходимости дополнительно утеплить его.

К основным недостаткам линолеума можно отнести повышенную мягкость. Материал легко поддается давлению мебели и рвется при повышенном механическом воздействии. Он не является экологичным.

Дешевые варианты покрытия даже могут выделять вредные вещества, провоцируя аллергию и раздражение. Такой материал не подойдет для помещения, в котором регулярно находятся маленькие дети.

Как выбрать подходящий материал для пола

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

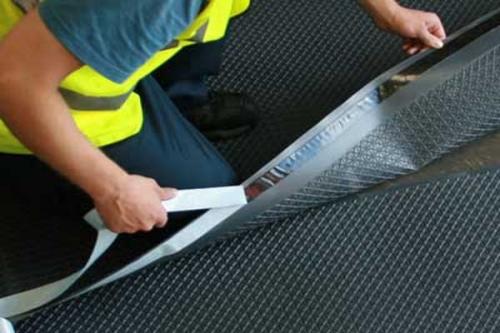

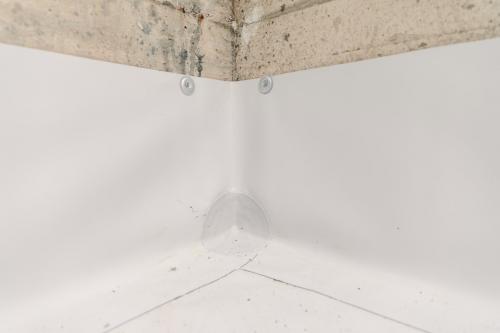

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

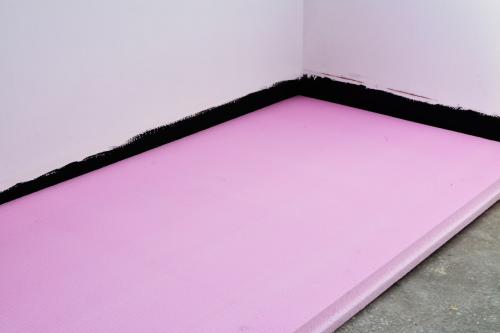

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

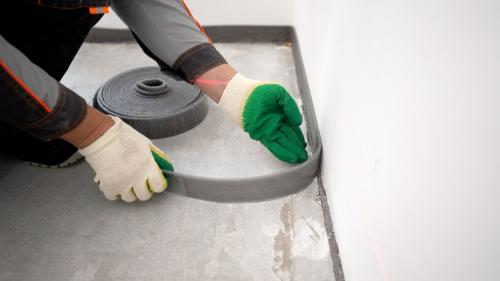

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

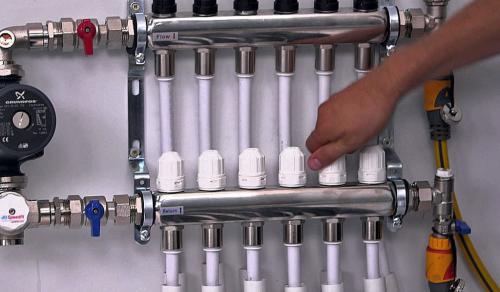

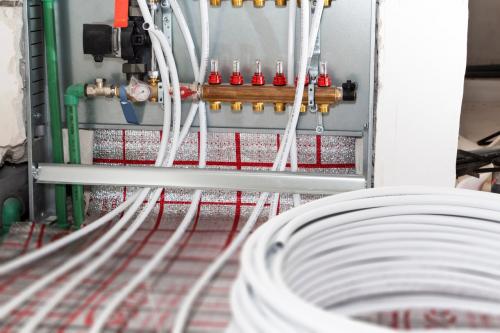

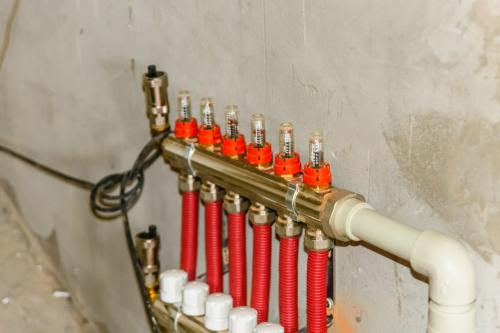

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

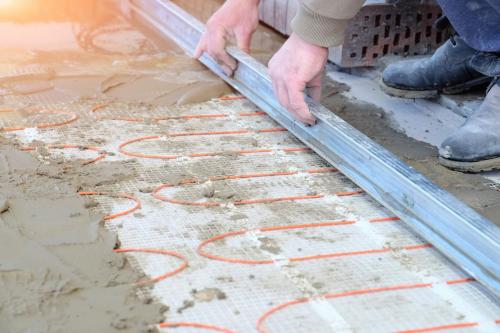

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

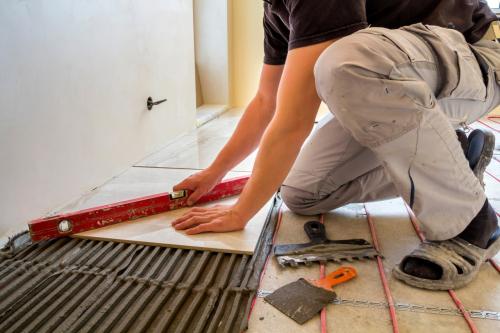

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Как правильно планировать установку водяного теплого пола

Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:

• 1-трубная .

Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.

1-трубная схема теплого пола допускается в помещении небольшой площади Источник education-web.ru

Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.

• 2-трубная .

Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.

Прямое подключение возможно при 2-х условиях:

1. В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
2. Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.

Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.

2-трубная схема позволяет подключать несколько независимых контуров для подогрева пола Источник akvahit.ru

С 3-х-ходовым клапаном

Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:

1. Батареи с разогретой до 70-80°C водой.
2. Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.

Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.

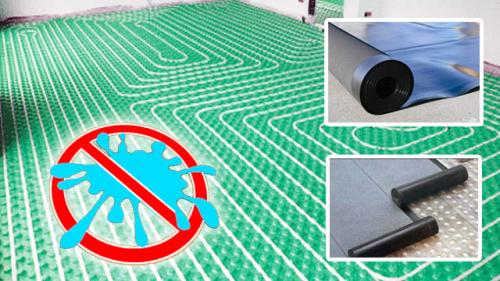

Как провести подготовительные работы перед установкой водяного теплого пола

Всё чаще в современных жилищах можно встретить напольное отопление . Оно обеспечивает равномерный обогрев комнаты. Посредством теплых полов можно переждать межсезонье до включения центрального отопления. Но перед монтажом системы тёплого пола необходимо провести гидроизоляцию.

Гидроизоляция: для чего нужна?

Применение теплоизолирующих материалов при установке напольного отопления понятно для многих. За счет этого тепло поднимается вверх, и не уходит через бетонные перекрытия.

Но вот про гидроизоляционные материалы часто забывают, а ведь они обязаны быть по нескольким причинам:

• Гидроизоляция важна при укладке водяного пола. Если будет нарушена целостность труб, по которым движется жидкость, неизбежно повредиться основание пола. Если квартира находится не на нижнем этаже, появляется дополнительный риск затопления квартиры снизу.
• Для водяного пола необходим гидроизоляционный материал между основой из бетона и слоем утеплителя. В случае изменений температур на бетоне будет формироваться конденсат, который губительно влияет на утеплитель.
• Для комнат, которые находятся на нижнем этаже, стоит использовать слой гидроизоляции над стяжкой. Это защитит помещение от влаги между черновым полом и утеплительным материалом.

Если при укладке тёплого пола применяют утеплитель, который чувствителен к воздействию влаги с двух сторон. Применять гидроизоляцию с двух сторон необходимо в таких случаях:

• Устанавливают водяный пол, и есть риск протечки трубопроводов;
• Тёплый пол устанавливают в стяжку и нужно защитить утеплитель от воды из раствора;
• Тёплый пол укладывают в комнате с повышенной влажностью, и гидроизоляционный материал нужен для защиты покрытия пола.

Зачастую в качестве гидроизоляции применяют подложку под сети напольного отопления. К примеру, это может быть слой из вспененного полиэтилена с основанием из фольги. Такие материалы снижают тепловые потери, равномерно направляют тепло по всей поверхности пола, оберегают утеплитель от протечек и влияния влаги.

Требования к гидроизоляции

Гидроизоляция должна отвечать ряду требований:

• Непроницаемость к влаге;
• Стойкость к температур;
• Пластичность;
• Отсутствие вредных соединений.

Исходя из этого, нежелательно применять гидроизоляцию на основе битума. Лучшие материалы для гидроизоляции:

• Пленка из ПВХ или полиэтилен.
• Гидроизоляционная мембрана. Долговечный материал, но более дорогостоящий в сравнении со стандартной плёнкой. Гидроизоляционная мембрана может иметь самоклеющийся слой.
• Цементно-полимерная гидроизоляция. В составе должна иметь пластификаторы, которые поддерживают её пластичность.
• Мембрана из силикона. Обладает минимальным уровнем токсичности, сочетается с любыми типами теплого пола, выдерживает перепады до + 80 градусов.

Существуют также полистирольные плиты, которые служат для монтажа водяного пола «сухим» способом. Такой материал применяют для теплоизоляции, и дополнительно он снабжён пазами для фиксации труб. Верхний слой материала выполнен из полистирола, который играет роль гидроизоляции.

Как установить систему теплоснабжения водяного теплого пола

Пенополистирол – результат промышленного вспенивания полистирола. В готовом изделии содержится 2% основного компонента со вспомогательными добавками и 98% газа. Воздух заключен в герметично спаянные ячейки, что позволяет материалу хорошо удерживать температуру.

Теплопроводность пенополистирола толщиной в 10 см эквивалентна слою древесины в 0,35 м, железобетонной и кирпичной стенки – 4,8 м и 1,5 м соответственно.

Производство пеноплит методом экструзии позволяет получать подложку высокой физической прочности и плотности. Закрытые ячейки и минимальный объем пор обеспечивают водостойкость материала

Технико-эксплуатационные характеристики пенополистирола:

1. Теплопроводность составляет 0,028-0,034 Вт/м*К. Значение показателя прямопропорционально плотности утеплителя.
2. Водопроницаемость варьируется в пределах 0,019-0,015 мг/м*ч*Па. Формовка экструдированного материала происходит путем выдавливания полимерного расплава через щелевидную насадку.
3. Влагопоглощение плотного пенополистирола составляет 0,4%, что в 10 раз меньше в сравнении с обычным пенопластом. Теплопроводность подложки сохраняется даже при постоянном воздействии влаги.

Прочность экструдированного полистирола  на сжимание при линейной деформации в 10% составляет 0,25-0,50 МПа зависимо от марки материала.

Пенопослитирольные маты выпускаются в удобной для сборки форме. Возможно гладкое исполнение покрытия и с пупырышками для фиксации отопительного змеевика

Слабые стороны пенополистирола: относительно низкая звукоизоляционная способность и горючесть. Подложка боится растворителей, ацетона, скипидара и керосина – под их воздействием материал деформируется.

Для теплоизоляции не стоит выбирать непрессованный или автоклавный пенополистирол. Эти разновидности более хрупкие.

В качестве подложки под водяной теплый пол подойдут экструдированные или прессованные пенопластовые маты – их теплопроводность приблизительно равна. Популярностью у потребителей пользуется теплоизоляция Пеноплекс .
