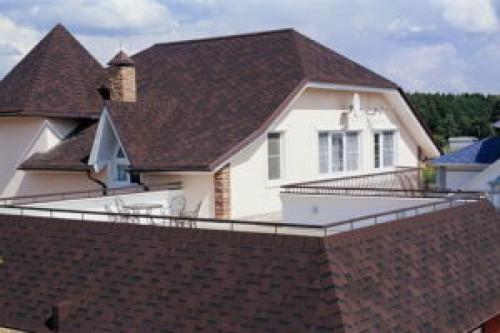

Стропильная система крыши эркера. Разновидности стропильных систем и вальмовых крыш

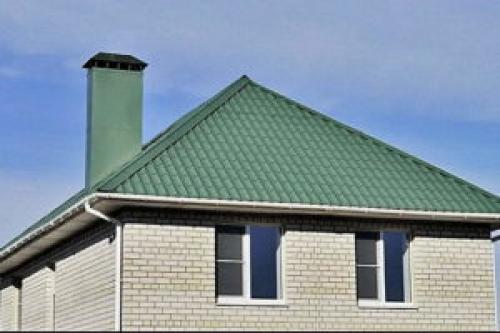

Вальмовые крыши в зависимости от своих конструктивных особенностей могут иметь различную стропильную систему, а также относиться к определенному типу кровли. Ниже в таблице представлены разновидности вальмовых кровель.

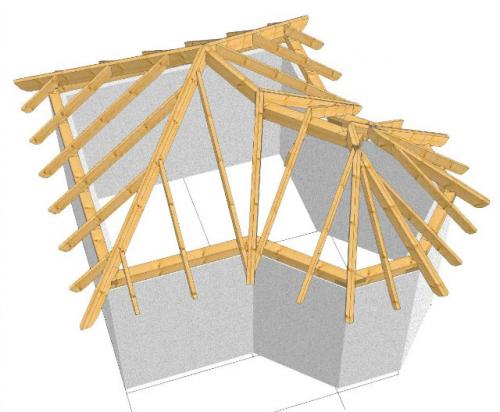

Чертеж стропильной системы вальмовой крыши с эркером
Таблица. Виды вальмовых крыш.
| Разновидность | Описание |
|---|---|
Классически вариант | Свесы у такой крыши находятся на одной высоте относительно друг друга. Фронтоны имеют форму треугольника, скаты – трапециевидную. Диагональные ребра опираются на конек. |
Полувальмовый тип | У этой крыши фронтоны вертикальные, в них можно врезать окна и улучшить освещение чердачного помещения. |
|
Шатровый тип | У такой крыши нет опорной коньковой балки. Диагональные стропила сходятся в одной точке, далее устанавливаются обычные рядовые элементы. Идеальный вариант кровли, если дом имеет квадратную форму. Но сделать коньковый узел в центре крыши очень и очень непросто. |
Ломаный вальмовый тип | Это самый сложный вариант подобной кровли. Здесь стропильная система очень непроста, так как все скаты отличаются по площади и углам расположения. Но зато внутри под крышей можно интересными способами использовать свободное пространство, а дом сделать эффектным и запоминающимся. |

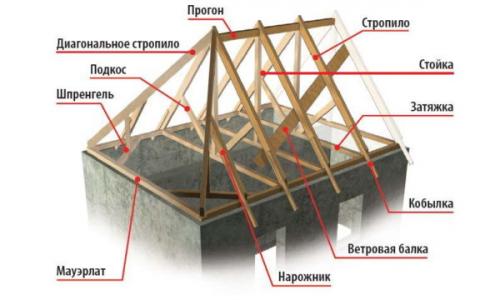

Схема строения стропильной системы крыши
Также у вальмовой крыши могут быть разные стропильные системы в целом.
- Висячая , когда стропила опираются на конек и на мауэрлат. Здесь идет большая нагрузка на прогиб и распирание. Так что придется устанавливать затяжки. Такой вариант стропильной системы использовать для вальмовой кровли не советуют. Но систему можно использовать для строений шириной не более 6 м.
- Наслонная , когда стропилины опираются на мауэрлат, конек и стойку, установленную посередине на несущую внутреннюю стену. Нагрузка на систему в этом случае меньше. Это надежный и прочный вариант, да еще и более простой в монтаже. Вариант подойдет для строений шириной до 12 м и более в зависимости от количества дополнительных опорных элементов.
- Комбинированная система имеет и висячие, и наслонные элементы. Все балки будут видны, они не будут закрыты обшивкой, так как стойки опираются в этом случае на колонны или столбы, а не на внутренние перегородки.

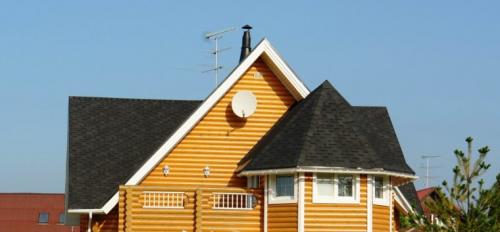

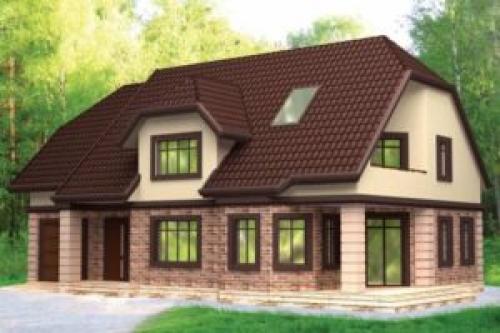

Кровля эркера металлочерепицей. Разновидности крыши над эркером
Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

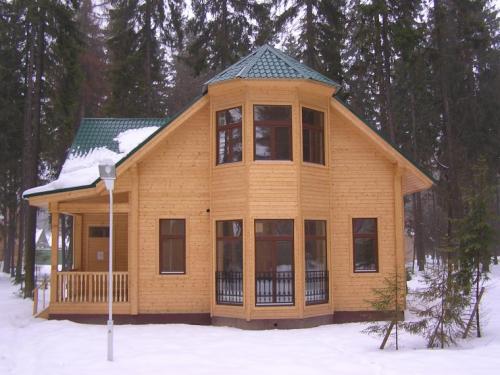

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.
В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.
Основные формы яндовой крыши над эркерами загородных коттеджей:
- Многощипцовая
- Вальмовая
- Декоративная
- Полусфера
Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.
Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.
Монтаж яндовой (эркерной) кровли
Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.
На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:
- Для формирования надежной опоры всех балок, поддерживающих систему стропил.
- Для разгрузки оконных перемычек.
При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.
Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.
Строительные материалы для эркерной (яндовой) кровли
Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:
- Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
- Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
- Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
- Специальная вязальная проволока.
- Специальные пластины из оцинкованной стали.
В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.
Стропильная система
Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.
Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.
Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.
Обрешетка
На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.
Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

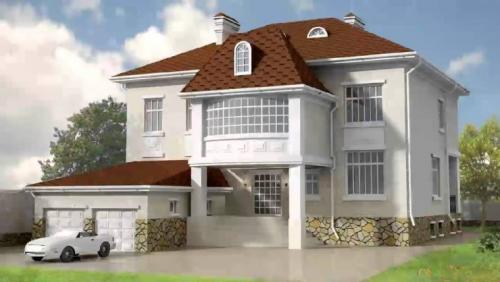

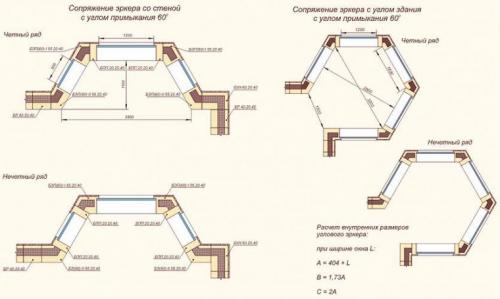

План кровли с эркером. Как сделать эркер своими руками
Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.
Укладка фундамента
По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:
- выкапывание траншеи;
- создание опалубка;
- утепление;
- армирование;
- заливка бетоном.
Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.
Возведение эркера
Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:
- Для внутренних стен можно применять газосиликатные блоки или газобетон.
- Для внешней кладки лучше брать качественный облицовочный кирпич.
- При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
- Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
- Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
- Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.
Источник: https://interer-stil.ru-land.com/novosti/erker-krysha-konstrukciya-ustroystvo-kryshi

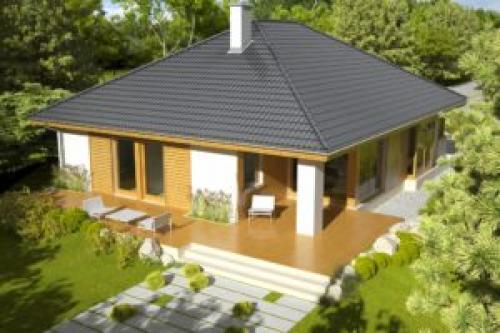

Как правильно сделать стропила на эркере. Схема стропильной системы вальмовой крыши
Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.
Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.
Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.
Схематическая конструкция вальмовой крыши
Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.
В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.
В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

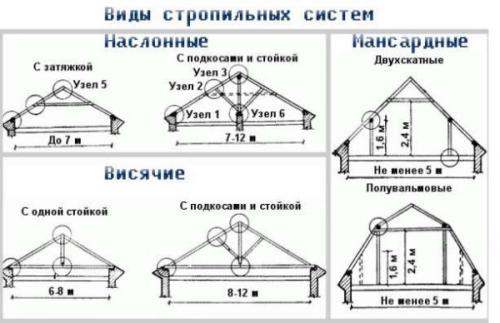

Стропильная система дома с вальмовой кровлей
Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.
Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.
По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.
Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши
Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.
Четырехскатная крыша с эркером. Подготовительный процесс
Определиться с тем, вальмовая крыша будет над эркером, либо какая-то другая, необходимо еще на этапе проектирования загородного дома. Это связано с тем, что крыша практически всегда является многоскатной, поэтому обязательно потребуется делать всевозможные коньки, разжелобки и другие необходимые конструктивные элементы для отвода осадков и мусора. При создании проекта рассматриваются все возможные виды крыши и выбирается наиболее оптимальный.
Сразу стоит отметить, что устройство яндовой крыши – достаточно сложный и трудоемкий процесс, поэтому реализация данной задачи должна быть полностью на плечах квалифицированных специалистов. Самостоятельно заниматься подобными работами не рекомендуется. Обязательно потребуется качественная стропильная система, которую своими руками сделать практически невозможно без должного опыта и навыков.
На начальном этапе подготовительных работ по устройству крыши над эркером, необходимо сделать армированный пояс. Его делают из цементного раствора и арматурных прутьев или металлической сетки. Он требуется для выполнения следующих функций:
- Армопояс выступает в качестве опоры для балок, поддерживающих стропильную систему. Без этих балок стропильная система конструироваться не может;
- Армированный пояс также требуется для усиления кирпичной кладки и разгрузки перемычек конструкций окон;
- Помимо этого, он нужен для усиления стен эркера, что осуществляется за счет их связывания со стенами дома.
При выборе кровельного материала стоит отталкиваться от своих финансовых возможностей и личных предпочтений.
Специалисты отмечают, что для эркеров загородных домов оптимальным решением является выбор одного из современных видов черепицы (битумная, натуральная, металлочерепица и т. д.). Такой вид кровли будет хорошо гармонировать с эркерной конструкцией.
