Своими руками котел для отопления. Классический тип агрегата

Своими руками котел для отопления. Классический тип агрегата

Такой вид применяется с использованием принудительного наддува, необходимого для избежания режима тления и для экономичного сжигания твёрдого топлива.

Принцип работы такой :

1. 1. В топливник, объём которого 112 литров закладываются и поджигаются дрова. После этого закрываются плотно все дверцы, и при помощи автоматики запускается вентилятор, нагнетающий воздух.
2. 2. Как только температура достигла заданного показателя, происходит остановка вентилятора и переход котла в режим ожидания. По каналу, закрытому гравитационной заслонкой, поступает воздух в очень малом количестве, чтобы дрова не потухли.
3. 3. Когда температурным датчиком определится остывание теплоносителя в ёмкости котла, вентилятор автоматически включится, и процесс повторится.

При помощи автоматики осуществляются несколько режимов нагнетания воздуха в соответствии с используемой разной по качеству и влажности древесины. Стандартный тип котла имеет такие технические характеристики :

• номинальная мощность — 22 кВт;
• эффективность — 77%;
• максимальное рабочее давление — 3 бар;
• глубина топливника — 460 мм;
• размер проёма, куда закладываются дрова — 36 на 25 см;
• объём камеры — 112 л;
• продолжительность горения на дровяном топливе — примерно 8 часов.

Котёл отличается простым устройством: вытянутой в высоту топкой, оснащённой внизу колосниками, а вверху — теплообменником, состоящим из 4 труб и помещённым внутрь бака. Нагнетаемый воздух поступает в зольную камеру по каналу из профиля 60 на 40 мм. Для ограждения от попадания грязи и пыли автоматический блок и вентилятор располагаются сверху котла.

Самодельный котел на дровах чертежи. Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Котел из трубы. Конструкция твердотопливного и пиролизного котла

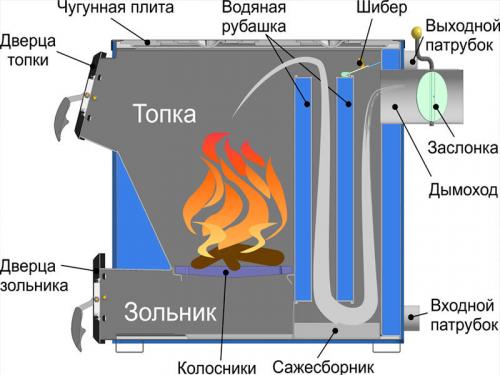

Традиционный котел отопления для твердого топлива работает как обычная печка. Его собирают из двух стальных или чугунных емкостей вставленных одна в другую. Во внутренней (топка) сгорают дрова, в наружной (бак) нагревается вода. Конструкция состоит из следующих частей:

• топки с дверкой;
• колосников;
• зольника с дверкой;
• сборника сажи;
• дымохода;
• шиберной задвижки;
• патрубков для подключения подающего и обратного трубопроводов системы отопления;
• ножек;
• крышки для закрывания нагревательного бака.

Наружный воздух поступает в топку через зольник и колосники. Интенсивность горения регулируют величиной открытия дверцы. Тяга может быть естественной или принудительной. У правильно рассчитанного и сделанного котла отопления эффективность доходит до 79%.

Достоинства классических твердотопливных котлов:

• низкая стоимость топлива;
• для работы не требуется электроэнергия;
• универсальность по топливу;
• возможность сжигания отходов деревообработки.

Но при выборе этого вида котлов следует учитывать и недостатки:

• одной загрузки топлива хватает максимум на 6 часов;
• требуется место для складирования запаса топлива;
• сложность ухода, так как придется регулярно удалять продукты горения;
• горение твердого топлива инерционно, поэтому возникают сложности с регулированием.

Схема твердотопливного котла

Пиролизные котлы для отопления по принципу действия отличаются от классического варианта тем, что сгорает не только топливо, но и выделяемые из него газы. Конструкция состоит из следующих частей:

• камеры дожигания со встроенной форсункой;
• газифицирующей камеры;
• системы подачи воздуха;
• дымоходной системы с дроссельной заслонкой;
• теплообменника;
• системы циркуляции воды;
• датчика температуры и манометра;
• предохранительного клапана.

Для растопки котла газифицирующая камера наполняется дровами через верхнюю дверцу. После поджога растопки при открытом дросселе на дымоходе запускают вентилятор. Когда дрова разгорятся дверцу, и дроссель закрывают. Из-за снижения количества подаваемого воздуха древесина начинает тлеть при температуре достаточной для запуска пиролизной реакции. Выделяемые газы после прохода через форсунку смешиваются с вторичным воздухом в камере сжигания, воспламеняются, нагреваясь до температуры 1100⁰C, и направляются в теплообменник.

На котле без дымососа, перед добавлением дров открывают дроссель на дымоходе, ждут некоторое время, необходимое для удаления пиролизного газа. После закладки топлива, закрытия дверцы и дроссельной заслонки котел продолжает работать в штатном режиме.

По сравнению с обычными котлами отопления у пиролизных есть немало преимуществ:

• за счет полного сжигания нет необходимости в частой очистке зольника и газоходов;
• легкость управления интенсивностью горения;
• длительность работы без добавления топлива от 5 часов до нескольких суток;
• возможность сжигания не колотых дров;
• использование в качестве топлива обрезков от плит ДВП, ДСП, МДФ и фанеры;
• у пиролизных котлов отопления содержание вредных соединений в дыму в 3 раза меньше.

Однако недостатки тоже есть:

1. Поскольку вентилятор или дымосос работают от электроэнергии, может потребоваться устройство бесперебойного питания.
2. При использовании топлива с влажностью выше 20% снижается эффективность.
3. При низких нагрузках возможны сбои, которые вызывают увеличение отложений дегтя в газоходах. Для нормализации работы котла устанавливают теплоаккумуляторы, в которые отводятся излишки тепла.
4. Для предотвращения появления конденсата на стенках теплообменника, который ускоряет процесс коррозии, температура воды в обратной линии отопления должна быть не меньше 60⁰C.
5. Из-за большой материалоемкости расходы в 2 раза больше чем на обычные котлы.

Традиционный котел отопления для твердого топлива работает как обычная печка. Пиролизные котлы для отопления по принципу действия отличаются от классического варианта тем, что сгорает не только топливо, но и выделяемые из него газы.

Источник: https://proremont-dom.ru/novosti/dvuhkonturnyy-kotel-svoimi-rukami-preimushchestva

Твердотопливный котел длительного горения своими руками чертежи. Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты

Дрова для твердотопливного котла

Древесный уголь для твердотопливных отопительных котлов

Топливные гранулы для отопительных котлов

Древесные топливные брикеты для котлов на твёрдом топливе

Евродрова (топливные брикеты для пикника)

Брикеты из переработанного мусора

Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

1. Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

Схема пиролизного котла на твердом топливе

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Источник: https://domastroevo.ru/stati/vodogreynyy-kotel-na-tverdom-toplive-svoimi-rukami-princip-raboty-tverdotoplivnyh-kotlov-i-ih
