Как правильно установить деревянные балки перекрытия

Как правильно установить деревянные балки перекрытия

Перед установкой деревянных балок перекрытия необходимо провести подготовительные работы.

Подготовительные работы

1. Проверить, чтобы фундамент был готов для установки стропильных балок.

2. Убедиться, что все необходимые материалы и инструменты на месте.

3. Определить расстояние между стропилами и выбрать подходящие размеры балок.

Установка деревянных балок перекрытия

1. Выровнять стропила и зафиксировать их в нужном положении.

2. Поместить балки на стропила и зафиксировать их в нужном положении.

3. Убедиться, что все балки установлены ровно и на одном уровне.

4. Зафиксировать балки к стропилам с помощью гвоздей или шурупов.

Поддержка деревянных балок перекрытия

1. Установить подпорки под балки, чтобы они не сдвигались во время работы.

2. Убедиться, что подпорки находятся на ровной поверхности и не сдвигаются.

3. Удалить подпорки после того, как балки зафиксированы.

Техника безопасности

1. Использовать средства индивидуальной защиты, такие какSafety shoes и очки защиты.

2. Не работать в одиночку, если это возможно.

3. Не работать на высоте без надлежащих мер безопасности.

Таблица: Список инструментов и материалов для установки деревянных балок перекрытия

Деревянные балки Количество, необходимое для проекта

Стропила Количество, необходимое для проекта

Гвозди или шурупы Количество, необходимое для проекта

Подпорки Количество, необходимое для проекта

Шурупы и шурупы-саморезы Количество, необходимое для проекта

Мерный инструмент Количество, необходимое для проекта

Список: Процесс установки деревянных балок перекрытия

1. Подготовить стропила и материалы.

2. Установить стропила и зафиксировать их в нужном положении.

3. Поместить балки на стропила и зафиксировать их в нужном положении.

4. Зафиксировать балки к стропилам с помощью гвоздей или шурупов.

5. Установить подпорки под балки и зафиксировать их в нужном положении.

6. Удалить подпорки после того, как балки зафиксированы.

7. Проверить, что все балки установлены ровно и на одном уровне.

Список: Техника безопасности

1. Использовать средства индивидуальной защиты, такие какSafety shoes и очки защиты.

2. Не работать в одиночку, если это возможно.

3. Не работать на высоте без надлежащих мер безопасности.

Выполнение правильной установки деревянных балок перекрытия является важным этапом строительства. Использование подходящих инструментов и материалов, а также соблюдение мер безопасности, поможет обеспечить надлежащую установку балок и предотвратить возможные повреждения.

Связанные вопросы и ответы:

Что такое деревянные балки перекрытия

Деревянные балки перекрытия классифицируют по типу сечения, материалу и размерам.

Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас для опирания на стену — обычно добавляют 200—250 мм с каждой стороны.

По сечению деревянные балки делят на следующие типы:

• квадратные;
• прямоугольные;
• двутавровые;
• круглые или овальные.

Квадратное сечение балки считается самым невыгодным, поскольку оно меньше всех подогнано под эпюру усилий в элементе.

Для справки! Эпюры усилий - графическое отображение изменение внутренних усилий по всей длине бруса. Применяются при расчетах допустимых нагрузок.

Наиболее оптимальным вариантом при выборе деревянных перекрытий являются балки с прямоугольным сечением, при этом их короткую сторону располагают горизонтально, а длинную – вертикально, поскольку на прочность лучше влияет увеличение высоты, чем ширины.

Балки перекрытия прямоугольного сечения Источник rubankom.com

Двутавровое сечение балки перекрытия представляет собой уширенные элементы в нижней и верхней частях, а в середине уменьшенное до максимально возможных размеров. Этот вариант сечения существенно сокращает расход древесины и позволяет рационально ее использовать.

Двутавровые деревянные балки купить будет не так просто, поскольку они отличаются сложной технологией изготовления. По этой же причине их в строительстве можно встретить редко.

Двутавровые балки перекрытия Источник cekapuw.haberu.ru.net

Деревянные балки круглого или овального сечения используются, как правило, для устройства чердачных перекрытий. В зависимости от диаметра, круглые балки имеют высокую устойчивость на изгиб. Кроме того, обязательно надо учитывать, что балки перекрытия деревянные, размеры имеют достаточно ограниченные. Их максимальная длина составляет 7,5 п. м.

По материалу деревянные балки перекрытия классифицируют на следующие виды:

• из цельного бруса или доски;
• из клееного бруса.

Какие материалы используются для изготовления деревянных балок перекрытия

По предназначению деревянные балки перекрытия разделяются на такие виды:

• подвальное;
• чердачное;
• междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Какие факторы влияют на выбор материала для деревянных балок перекрытия

Устройство чердачного перекрытия осуществляется в несколько этапов, каждый из которых определяет качество и надёжность конструкции. Алгоритм работы выглядит так:

1. Подготовка. Отрезается нужная длина , древесина обрабатывается специальным составом, защищающим от гниения, набухания и прочих неприятностей, края балки оборачиваются рубероидом, затем готовый элемент поднимается наверх.

2. Укладка двумя способами:

• без выступа за наружные стены;
• с выпуском за наружные стены.

Необходимо положить по длине на нужном расстоянии по отношению к прочим элементам конструкции, при любом способе укладки учитывается:

• максимальная ширина пролёта не должна превышать 4, 5 метра;
• брус укладывается на торцы стен, в некоторых случаях используют мауэрлат - это толстый брус, закрепленный с помощью толстых гвоздей или стальных шпилек в стены по периметру;
• под каждый балочный слой укладывается рубероид для обеспечения гидроизоляции;
• шаг деревянных балок выбирается от размеров теплоизоляционного материала.

3. Чердачное перекрытие по деревянным балкам осуществляется с учетом устроения наката, который представляет собой покрытие из досок, плит. Между верхним и нижним накатом укладывается гидроизоляция, пароизоляция, утеплитель. Нижний настил перекрытия делается на опорах к которым крепятся доски, но лучше использовать плиты, листы фанеры толщиной 15-20мм. Крепления осуществляются саморезами с шагом в 10-15мм, чтобы надёжно держались теплоизолирующие материалы.

Для того чтобы смонтировать наиболее прочную конструкцию нужно на низ каждой балки набить деревянные бруски 50х50мм, они образуют выступ, на который кладутся доски или листы. Закрепить накат нужно к брускам также саморезами. Преимущества такой конструкции в исключительной надёжности, недостатки – проявятся в отделке потолков, на которых эти бруски придется заделывать, скрывать. Монтировать такую конструкцию следует в том случае, если планируется активное использование чердака.

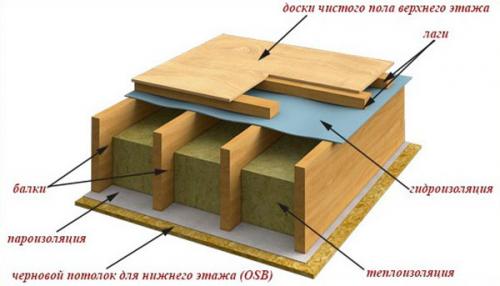

4. Конечным этапом монтажа чердачного перекрытия по деревянным балкам является устройство пола, для чего сверху нашиваются доски, выполняющие роль чернового пола. Для чистового пола используется плотно уложенная шпунтованная доска.

Черный пол монтируется на всё те же бруски, сверху. Но прежде чем приступать к последнему этапу следует сделать:

• укладку пароизоляции мембранного типа;
• теплоизоляцию;
• ещё слой мембранного полотна.

Готовая конструкция является важным элементом перекрытия крыши и всего строения.

Какие инструменты и оборудование необходимы для монтажа деревянных балок перекрытия

Теперь рассмотрим технологию проведения монтажа и то, как проводится расчет деревянных перекрытий. Существует целый ряд важных нюансов, которые обязательно следует знать.

Расчетные работы

Перед тем, как приобрести тот или иной вариант изделий, нужно определить конфигурацию элементов с учетом следующих факторов:

• Отступ от стены для деревянного перекрытия должен составлять не менее 5 сантиметров, поэтому первый элемент должен укладываться так, чтобы он не располагался слишком близко к параллельно проходящей перегородке.
• Толщина деревянного перекрытия должна быть не меньше, чем толщина закладываемого утеплителя. Если раньше чаще всего использовались насыпные варианты, то в наше время рекомендуется использовать маты из минеральной ваты, они обеспечивают высокие тепло и звукоизоляционные свойства и просты в использовании.
• Расчет нагрузки на деревянные перекрытия лучше производить с привлечением специалистов. Но можно обойтись и своими силами, так как в сети можно найти специальную программу, которая называется калькулятор расчета деревянных перекрытий, с ее помощью можно точно определить нужные параметры.

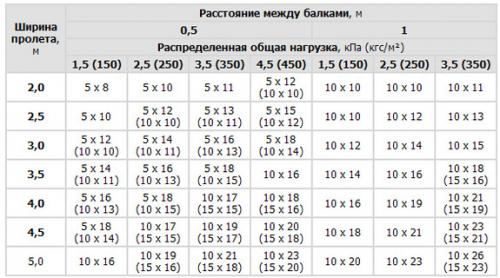

В таблице указана ширина пролетов, нагрузка и необходимое сечение элементов в сантиметрах

• Длина деревянного перекрытия для межэтажных конструкция не должна составлять более 5 метров, а для нежилых чердаков максимум составляет 6 метров. Если нужны элементы длиннее, то следует либо ставить опоры и соединять балки, либо приобретать срощенные изделия, которые за счет того, что в них снято внутреннее напряжение, могут быть и длиннее.

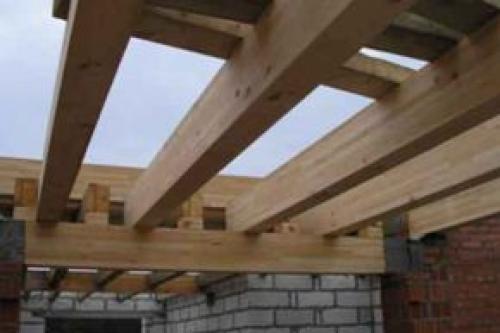

Какие этапы составляют процесс монтажа деревянных балок перекрытия

Начнем с описания крепежа, который используются для крепления балок перекрытия к стене. Конечно, из всей доступной номенклатуры лично вам понадобится всего несколько разновидностей, но чем лучше вы разбираетесь в крепеже, тем проще выбрать тот, что лучше всего подойдет именно в вашем случае.

Итак, для крепления балок перекрытия к стене применяют:

Монтаж деревянных балок перекрытия: этапы и крепеж

Монтаж деревянных балок перекрытия - это важный этап строительства или ремонта здания. В этом этапе используются различные крепежные системы, чтобы обеспечить прочность и безопасность конструкции.

Крепеж для монтажа балок перекрытия к стене

Для крепления балок перекрытия к стене используются различные типы крепежа. Хотя в целом доступно множество вариантов, в большинстве случаев достаточно использовать несколько основных типов крепежа.

• Крепежные скобки - это наиболее распространенный тип крепежа для монтажа балок перекрытия. Они используются для соединения балок между собой и с стеной.
• Крепежные уголки - используются для соединения балок в угловых точках и для крепления их к стене.
• Крепежные дюбеля - используются для крепления балок к стене, особенно в местах, где необходима дополнительная прочность.
• Крепежные гайки - используются для соединения балок между собой и для крепления их к стене.

Выбор правильного крепежа зависит от типа балок, материала стены, а также от требований к прочности и безопасности конструкции.

1. Усиленные перфорированные уголки . Наличие ребра жесткости очень важно, поскольку многие материалы (доски, двутавры) склонны к опрокидыванию.
2. Балочные кронштейны . П-образный перфорированный крепеж с двумя уголками на «плечах». С помощью такого кронштейна балку можно подвесить на стену.
3. Раздельные опоры балок . Назначение и использование идентичное балочному кронштейну, но опора — это не один, а два зеркальных крепежа, поэтому их можно использовать для крепления деревянной балки любого сечения к стене.
4. Держатель балки . Асимметричный перфорированный уголок с длинными плечами. Используется для крепления балок к деревянным опорам.
5. Перфорированную ленту . Вспомогательный крепеж, который в основном нужен для ограничения поперечной подвижности балок. Кроме того, перфорированная лента хороша в качестве дополнительного крепежа балки к стропилу или опорной стойке.
6. Навесной хомут . Этот крепеж очень похож на балочный кронштейн. Но если первый крепится к стене, то второй навешивается на стену или вмуровывается в нее. Поэтому навесной хомут — более надежная, но и более сложная в использовании разновидность крепежа.
7. Анкерные болты . Метизы, которые состоят из двух частей: болта и гильзы. Гильзу вставляют в отверстие в стене, после чего вкручивают в нее болт. Закручиваясь, болт раздвигает «лепестки» гильзы, из-за чего она надежно закрепляется в стене.
8. Ершеные гвозди . Стандартный кровельный метиз, который применяют для всех работ по дереву.
9. Шпильки . Это длинный стержень с резьбой, один конец которого утапливается в основание или вмуровывается в стену, а на другой надевается балка, после чего фиксируется винтом.
10. Кровельные скобы . Обычно их используют при монтаже стропил, но и для крепления балок они тоже подходят. Особенно если балки сделаны из досок.
11. Отожженную проволоку . Гибкий и крайне прочный на разрыв материал, которым балку привязывают к какой-то стабильной конструкции. Например, к опорной стойке.
12. Саморезы по дереву . В условиях высокой нагрузки, особенно на сдвиг, саморезы работают плохо. Но это не мешает использовать их для крепления балок перекрытия к стене с помощью перфорированного крепежа.

Как правильно подготовить поверхность для установки деревянных балок перекрытия

Размер балок для перекрытия определяется интенсивностью нагрузки на м2 пола
Конструкция из лаг для обустройства чернового пола должна обладать очень высокой прочностью. Только в таком случае она не деформируется при воздействии статической и динамической нагрузки, создаваемой финишным покрытием (ламинат, керамическая плитка, массивная доска, паркет), мебелью, оборудованием и людьми. Размер балок для перекрытия определяется интенсивностью нагрузки на м2 пола, которая создается в процессе его эксплуатации.

Расчет выполняется в соответствии с такими определяющими параметрами:

1. При обустройстве деревянного каркаса для чердачных перекрытий пол должен выдерживать вес в 105 кг/м2;
2. При отделке черновых оснований на межэтажных и цокольных перекрытиях деревянные полы не должны деформироваться даже при нагрузке в 210 кг/ м2.

Исходя из вышеописанных нюансов, производится расчет, в соответствии с которым точно определяются основные размеры лаг:

• сечение;
• длина;
• толщина;
• ширина.

Очень важно, чтобы необходимые параметры соблюдались, в противном случае из-за большой статической нагрузки деревянная обрешетка и доска для пола начнут прогибаться. Это чревато полным разрушением и чернового, и чистового покрытия.

Схема устройства деревянного пола по грунту на лагах (с пучинистым грунтом)

Основное предназначение лаг – это получение ровной поверхности для последующих отделочных работ в доме. Помимо этого, они помогают сохранить полноценный вентиляционный режим нижней части пола, благодаря чему предотвращается гниение древесины. Особенно это важно, если пол укладывается по грунту, от которого появляется сырость. Пространство между основанием пола и настилом препятствует возникновению сырости и улучшает шумоизоляцию. Кроме того, существуют и другие функции:

• В это пространство можно поместить коммуникации, которые портят вид, если остаются на полу;
• Лаги обеспечивают равномерность нагрузки на фундамент;
• Появляется возможность для хорошей теплоизоляции, видов которой большое множество. Утеплителем могут служить керамзит, опилки, минеральная вата и др.;
• Есть возможность отрегулировать высоту пола;
• Брус позволяет получить прочный пол за счет точек опоры;
• Монтаж на лагах гарантирует быстрый и простой монтаж, который по силам даже новичку.

Лаги представляют собой деревянный брус, который укладывается на какое-либо основание или прямо на грунт. Чаще всего приходится использовать брус с соотношением сторон 1:1,5 и 1:2, но бывают и другие размеры сечения. Все зависит от особенностей перекрытия и нагрузки.

Брус из сосны и применяемое сечение для лаг пола

Лучше покупать уже готовый брус, но и его изготовление своими руками тоже не исключается, главное, выбрать нужную древесину. Ее идеальные показатели влажности составляют 18-20%. При более высоких значениях произойдет деформация готового пола после высыхания.

Возможны варианты изготовления лаг из простых досок, которые соединяются саморезами и устанавливаются на ребро. Если нужны очень длинные брусья, их сращивают между собой путем создания замкового соединения или стык в стык. А в местах соединений устанавливают опору, например, столбики из кирпичей.

Как выбрать подходящий вид крепления для деревянных балок перекрытия

• Прежде чем начать монтаж, брусовые балки следует обработать защитными средствами. Пазы и торцы, которые выпиливаются в процессе подгона бруса так же нужно подвергнуть обработке
• Не стоит забывать и о расстоянии поперечен от дымоходных труб - оно не должно быть меньше 40 см.
• Брус не нуждается в дополнительном креплении к несущим стенам шурупами или гвоздями. Как правило, достаточно соединения шип-паз или надежного, хоть и трудоемкого «ласточкиного хвоста». Эти соединения рекомендованы потому, что в дальнейшем, во время усадки дома, позволят элементам «гулять», без ущерба для всей конструкции.

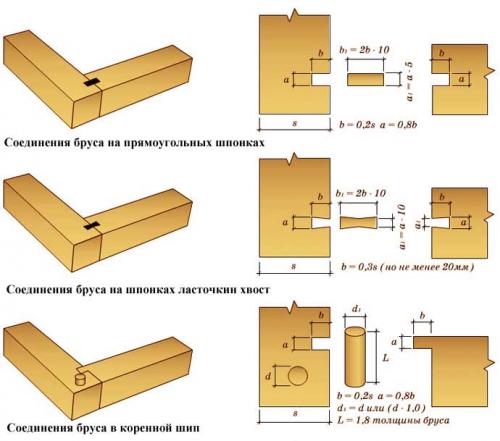

Соединение бруса.

• Опытные строители советуют под конец бруса подкладывать планку из доски, чтобы достигнуть горизонтального уровня. И категорически не рекомендуют использовать для этих целей быстро гниющие щепки.
• Если брусовое перекрытие делается в кирпичном, бетонном или каменном доме, то концы поперечен следует обернуть в рубероид, чтобы избежать конденсации.
• Если сс наружной стороны дома, при заделке бруса образовались небольшие гнезда-пустоты, то их следует «законопатить» монтажной пеной, раствором цемента, джутовым волокном или паклей.
• Конструкция перекрытия между этажами, конечно, напоминает кровельный «пирог» обычной двухскатной крыши. Но, ошибочно было бы полагать, что устройство межэтажного брусового перекрытия и потолка похожи. Есть ряд принципиальных и существенных отличий. Например, сечение балок и способ укладки. Если при монтаже потолочной конструкции несущие балки обычно упираются в стены или специально сделанный бетонный «пояс», то поперечины при устройстве перекрытия между этажами следует врезать в стены. Брус для межэтажных перекрытий соответственно должен быть толще и жестче.
• Сначала заделывают две крайних бруса перекрытия, а уже затем, с помощью лазерного уровня или шнура, укладывают остальные балки.
• Есть и еще один существенный нюанс: в кирпичных или бетонных домах, с жесткой коробкой, когда стропила крепятся на шарнире хотя бы в одной точке, то межэтажное брусовое перекрытие укладывают по так называемой, свободно-скользящей схеме, не фиксируя в точках опоры. В этом случае перекрытие будет зафиксировано в одном положении, несмотря на осадку здания.
• Но, в случае если стены из более легких материалов и длина поперечен перекрытия больше 4,5 метров, балки перекрытия в обязательном порядке дополнительно фиксируют уголками, подкосами, анкерами и пр.
