Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;
• создание опалубка;
• утепление;
• армирование;
• заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Стропильные системы. Особенности монтажа

В интернете циркулируют суждения о том, что монтаж вальмовой крыши очень сложен и трудоемок. В этом есть доля истины, но, по своей сути, сборка этой конструкции мало чем отличается от строительства обычной двускатной кровли.

Тем не менее, новичкам мы не советуем начинать первый опыт с кровли жилого дома. Лучше попробовать свои силы, построив вальмовую крышу на беседке или на небольшой бане.

Вальмовая крыша для беседки – бесценный опыт сборки

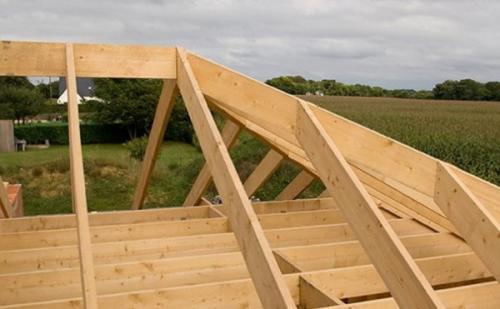

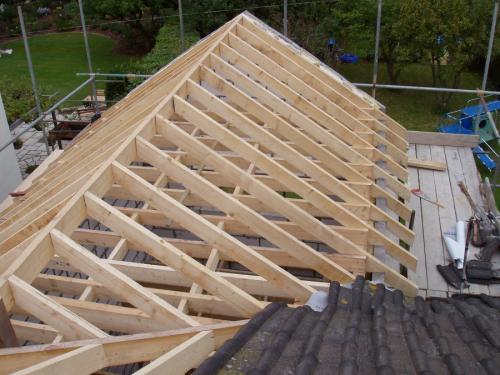

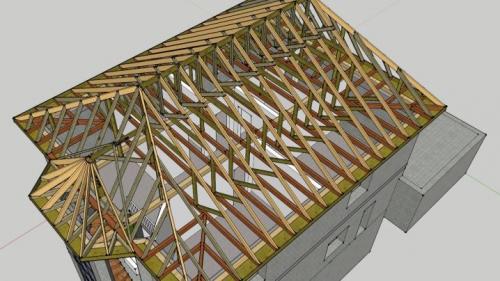

Процесс устройства стропильной системы вальмовой крыши включает несколько этапов:

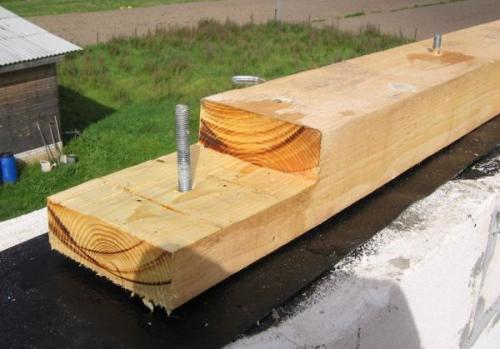

1. По периметру стен укладывается мауэрлат. В данном случае его ставят на стальные шпильки с резьбой, заделанные в кладке, и затягивают гайками. На участках стыковки (на углах дома и в местах сращивания) на мауэрлате выбирают посадочные плоскости, срезая половину балки.

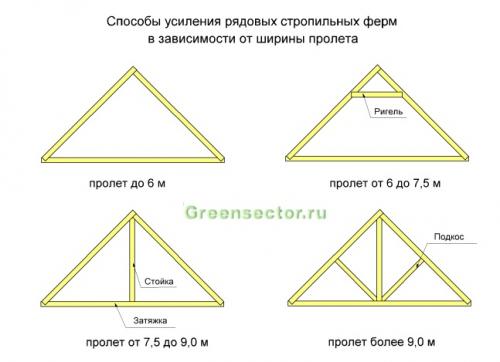

2. Дальнейшая последовательность работ зависит от ширины перекрываемого пролета (площади крыши). Этот момент нужно учесть на этапе составления чертежа или схемы крыши.

Без стоек, поддерживающих коньковый брус можно обойтись в том случае, если ширина здания (пролет) меньше 7,5 метров. При ширине дома от 6 до 7,5 метров висячие стропила в верхней части нужно связать ригелем (балкой сечением 50х100 мм).

Если ширина строения невелика (до 6 метров), то для обеспечения жесткости стропильной системы будет достаточно нижних затяжек (балок перекрытия).

Уложив мауэрлат, на торцевых стенах отмечают центральную ось. По ней выставляют две крайние стойки и крепят их временными подкосами к балкам перекрытия. Если здание перекрыто панелями, то по ним укладывают центральную балку (сечение такое же, как у мауэрлата). На ней фиксируют нижние концы крайних стоек.

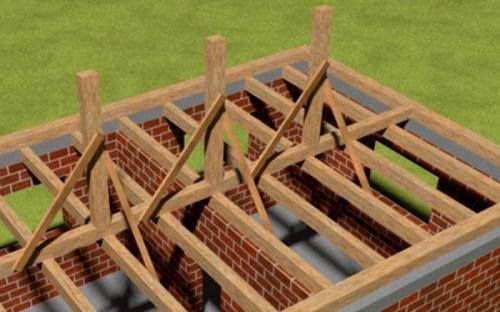

Начальный этап монтажа – установка вертикальных стоек под конек

Промежуточные стойки расставляют с шагом 1-2 метра. Если дом перекрыт балками, то стойки можно монтировать на них, фиксируя скобами или саморезами.

3. На стойки укладывают коньковый брус, отмечают на мауэрлате места установки стропильных ног и монтируют их. Для крепления стропил к мауэрлату используют врубку (делают вырез на стропильной ноге для более плотного контакта).

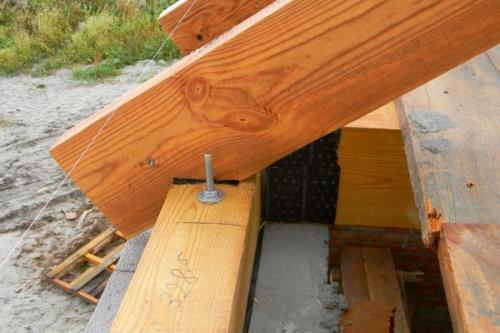

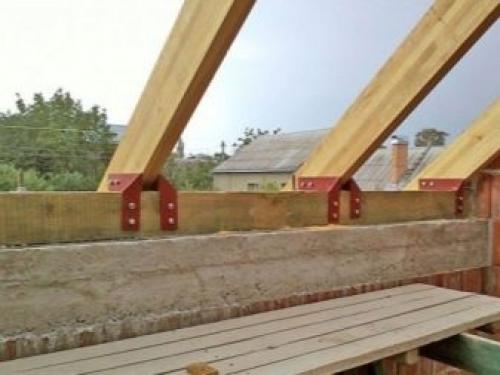

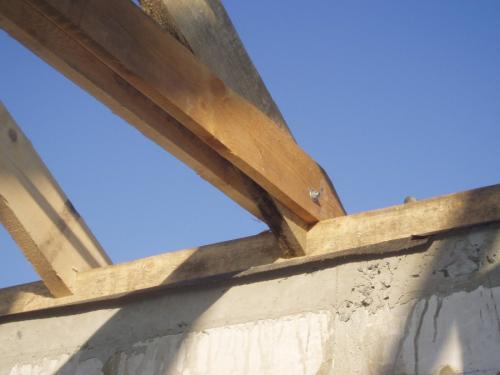

Врубка стропильной ноги в мауэрлат повышает надежность стыка

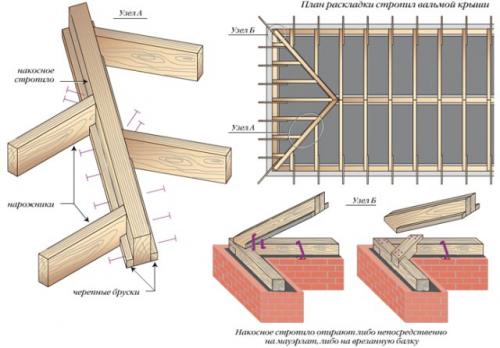

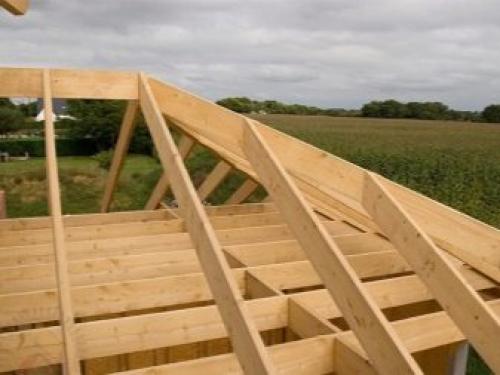

4. Вальмовые (накосные, диагональные) стропила нижним концом фиксируют к мауэрлату, а другим — к месту стыковки конькового бруса и крайних рядовых стропил.

После этого к ним крепят короткие стропильные ноги (нарожники).

Тот, кто хочет сделать вальмовую крышу своими руками, должен помнить, что главное внимание здесь уделяется качеству сборки узлов. Очень ответственно нужно подойти к установке конькового бруса, стыковке диагональных стропил с коньком и с нарожниками.

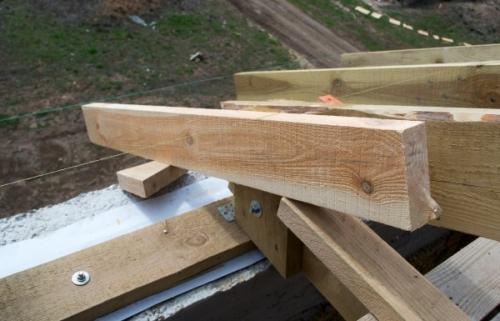

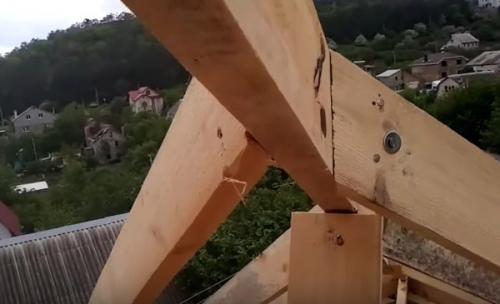

Стык нарожника с вальмовым стропилом

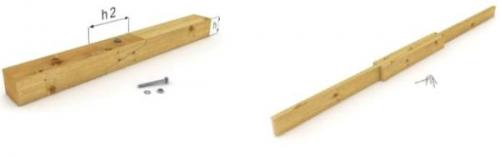

На больших крышах стандартной длины бруса (6 метров) не хватает для изготовления цельного диагонального стропила. Поэтому его собирают из двух частей, надежно фиксируя их между собой.

Свесы вальмовой кровли делают, набивая на стропильные ноги обрезки бруса или толстой доски (кобылки), выходящие за периметр стен на 50-100 см.

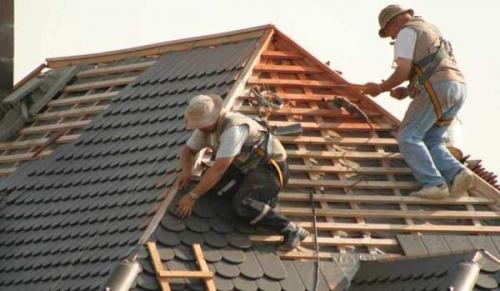

Закончив монтаж стропильной системы, к ней прибивают обрешетку и настилают кровельный материал.

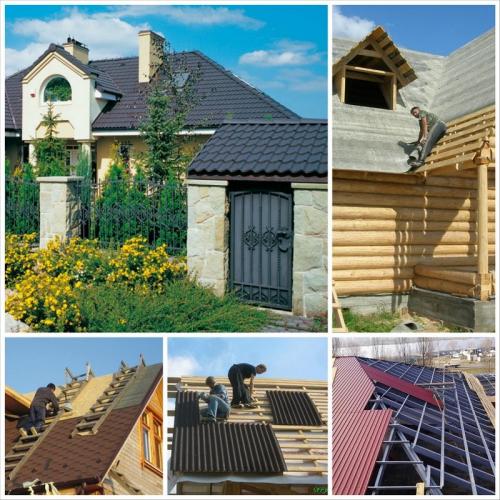

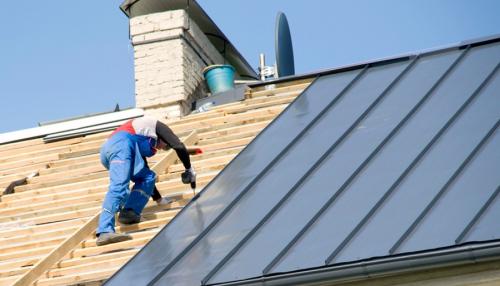

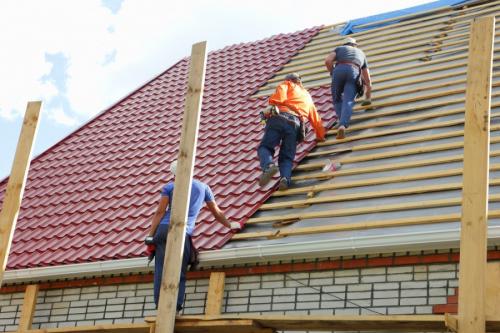

Конструкция кровли. Устройство крыши: технология строительства и монтаж различных типов крыш для частного дома

В устройстве любого дома крыша – элемент незаменимый. Она выполняет защитную, конструктивную и эстетическую функции. Естественно, планирование и устройство крыши должно проводиться по всем правилам технологии.

Устройство формы скатов крыши

Наиболее распространенным вариантом в строительстве частных жилых домов является двухскатная или вальмовая крыша, так как является наименее затратной с точки зрения денег и сложности работ.

Главные требования при ее устройстве выдвигаются к форме крыши: двухскатная крыша должна иметь скаты прямоугольной формы, а вальмовая – треугольной или формы равнобедренной трапеции.

Выдвигаются эти требования по простой причине: все материалы для кровельных работ выпускаются в форме прямоугольников (металлочерепица, шифер).

Если двухскатная крыша будет неправильной формы, то на кровле проявятся непокрытые участки разных форм. При несоблюдении формы устройство вальмовой крыши будет производиться с огромным количеством отходов материала, потому что поделенный по диагонали лист шифера отлично подгоняется с двух сторон крыши, если ее скаты имеют правильную форму. В противном случае, вторая часть листа идет в утиль.

Менее распространенный типом устройства кровли крыш является односкатный, обычно он используется в странах с более жарким климатом. Также крыша может быть четырехскатной (вальмовая или шатровая), мансардная, шпилевидная или шатровая.

Проектирование и устройство крыши

В процессе планирования монтажа кровли нужно сперва определиться с ее типом. Можно воспользоваться услугами опытных мастеров, которые помогут создать проект и подобрать под него нужные расходные материалы. В разных источниках доступна информация и для самостоятельного изучения, включая фото и

Материалы, которые чаще всего используют при устройстве крыши, – это дерево, металлоцерепица, сталь, железобетон. Важно подобрать прочный вариант конструкции стропильных систем и кровли, чтобы тяжелые кровельные материалы не повредили стены и фундамент строения.

Этапы устройства крыши:

• Установка мауэрлата (брус, уложенный по периметру наружной стены для опоры стропил);
• Сборка и монтаж системы стропил, закрепление их на коньке;
• Монтаж горизонтальных стяжек;
• Монтаж гидроизоляционного материала;

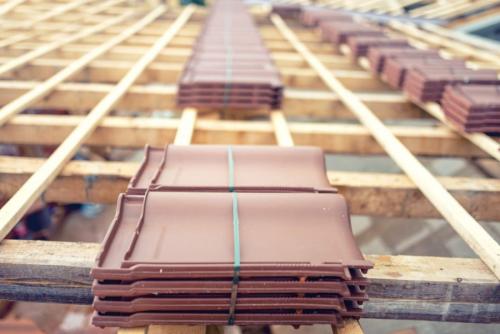

• Установка обрешетки;

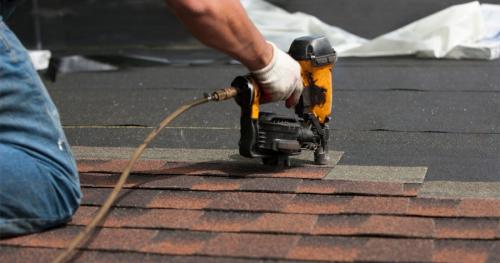

• Финальное устройство лицевой поверхности кровли.

Для фиксации конструкции крыши на стенах строения используются строительные шпильки. Под системой стропил располагают опорные кровельные ниши, которые скрепляются друг с другом прочной поволокой или арматурой.

Чтобы верно спроектировать устройство крыши, нужно учесть форму и объем здания, расположение внутри несущих стен, будет ли устраиваться мансарда и какой внешний вид будет у строения в целом.

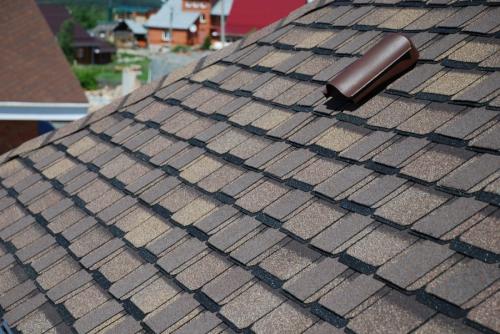

Устройство кровли

Мало продумать, какую крышу планируется сделать на будущем строении. Важно также выбрать оптимальную конструкцию кровли. Различают два типа устройства кровли: однослойная и многослойная.

Разница между ними заключается в количестве используемых прослоек материалов. Однослойная монтируется из листов металла, асбестоцемента, полимеров или черепицы. Многослойная состоит минимум из двух слоев, обычно рулонного кровельного материала и деревянных элементов (теса, гонта, дранки).

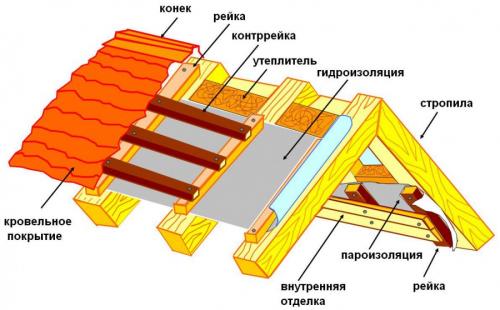

В реальности кровельная конструкция сочетает в себе системы изоляции внешних воздействий (пара, влаги, ветра, шума), утеплитель и т.п.

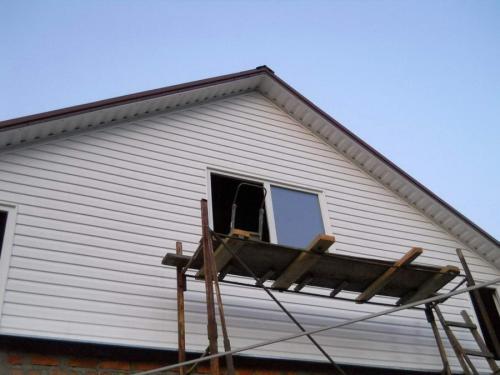

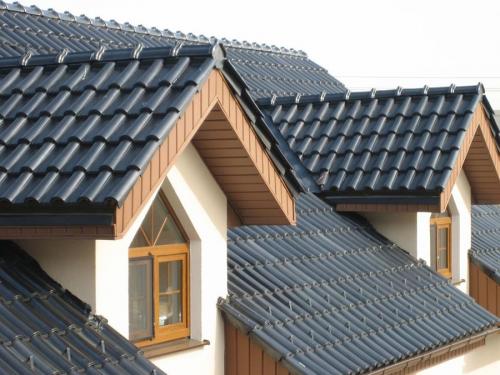

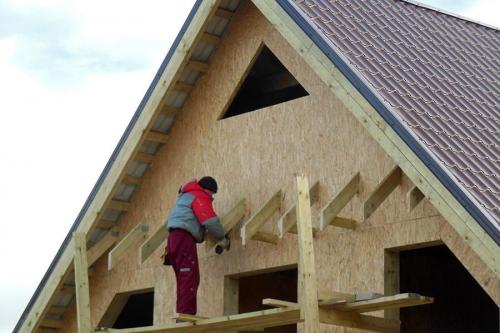

Особенности устройства фронтонов

При проектировании крыши стоит заранее продумать, как будет устроен фронтон будущей крыши. Эта конструкция отвечает как за эстетические, так и за функциональные параметры. Фронтон представляет собой вертикальный скат крыши, ограниченный с верхнего края и боков наклонными скатами, снизу – потолочным перекрытием.

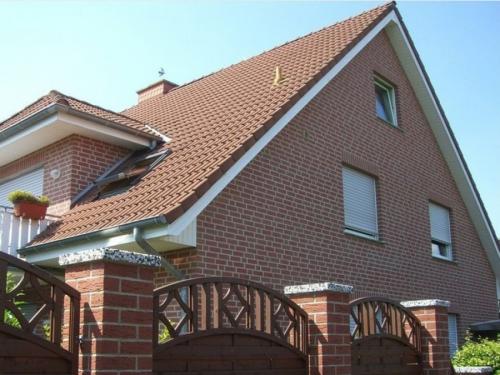

В случаях, когда фронтон является продолжением стены здания, его называют щипцом, а крышу над ним по аналогии – щипцовой. Более распространенными являются каркасные фронтоны. Они монтируются на деревянный каркас и зашиваются облицовкой.

Каркасным фронтоном можно обустроить как утепленную мансарду, так и холодное чердачное помещение. За счет простоты строительства и легкости используемых материалов, этот вариант предпочтителен в случае, если бюджет строительства ограничен, при этом обеспечит полноценную защиту дома от ветров и осадков.

Проектирование и устройство кровли таит в себе много важных деталей. Стоит уделить внимание каждой прежде, чем начинать строительство, чтобы не пришлось впоследствии переделывать всю конструкцию.

Стропила это. Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка - набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши - это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки - применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши - это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

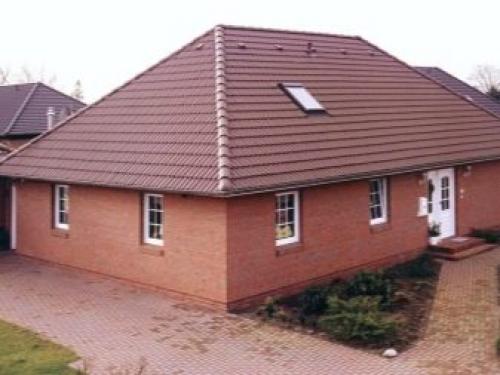

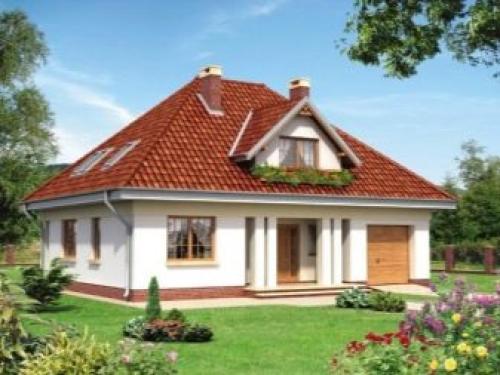

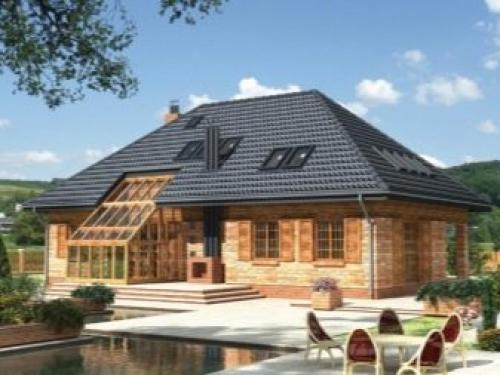

Конструкция вальмовой крыши. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

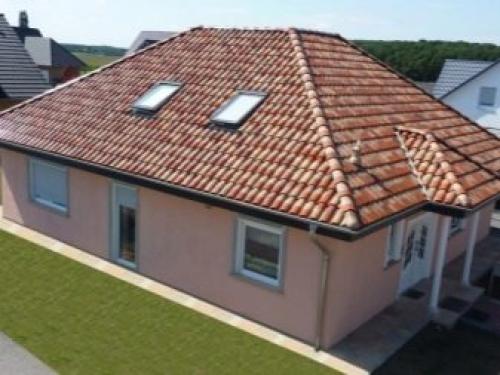

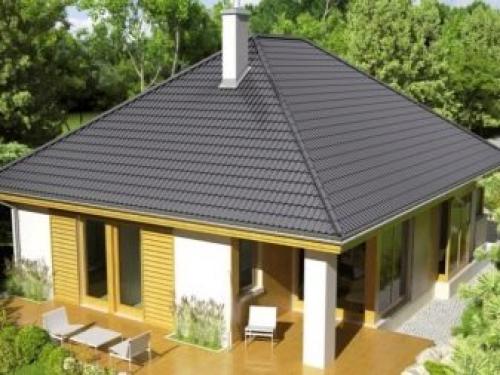

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

• выбора оптимального материала для обустройства кровельной конструкции;
• определения интенсивности осадков, характерных для места постройки;
• установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

• Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
• Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
• Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
• Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
• Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
• Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Листовая сталь: виды и особенности применения

Лист стальной: классификация и особенности. Основные качественные характеристики листового металла. Стоимость листовой стали и области применения металлического листа

Продукция листового проката применяется во многих видах индустрии, в обрабатывающей промышленности, а так же находит свое применение в отрасли сельского хозяйства, строительства и в быту. Сталь листовая (смотреть здесь ), благодаря надежности, долговечности и доступности является одной из наиболее востребованных продуктов производства металлопроката.

Основные типы листа из стали:

• Гладкий;

• Гладкий оцинкованный;

• Перфорированный;

• Нержавеющий;

• Профилированный.

Гладкий, профилированный и перфорированный металлический лист может иметь различную толщину, размеры и цвет. Эстетичный внешний вид делает их востребованными для отделочных работ, декоративной отделки, обшивки стен или кровли.

Гладкий оцинкованный, а так же нержавеющий листовой металл отличает устойчивость к коррозии. Долгий срок службы и устойчивость к различным температурам дают возможность применять данный металлопродукт в сфере различных производственных нужд.

Преимущества стального листа, маркировка и стоимость

Основными преимуществами является то, что лист стальной имеет большую область применения, при этом является весьма доступным по цене. Он востребован в индустрии машино- и приборостроения, производства железнодорожного транспорта, корпусных судов судостроения и авиации. Используют изделия листового проката при изготовлении декоративных панелей, кровельных материалов, в сфере строительства, сельского хозяйства, промышленности. Такой спектр эксплуатации стального листа достигается благодаря немалым преимуществам:

• Высокая технологичность сырья;

• Удобство обработки и монтажа;

• Высокая прочность и износостойкость изделий;

• Долгий срок эксплуатации металлоконструкций;

• Способность выдерживать атмосферным явлениям и температурные перепады;

• Доступная стоимость;

• Устойчивость к деформации и коррозийным процессам;

• Разнообразие изготовляемого продукта.

Каждый лист стали получает маркировку, указывающую точность прокатки, способ отделки кромки, его плоскостность. Изделие обязательно должно соответствовать всем требованиям ГОСТ. На каждой упаковке сырья обязательно должно быть указано наименование завода-изготовителя либо торговый знак, марка стали, номер данной партии, габариты.

На рынке имеется множество фирм и производителей, выпускающих большое разнообразие продуктов металлопроката. Такое обилие предложений дает довольно широкий диапазон цен на лист стальной, прайс ( перейти на сайт) будет зависеть от марки стали, качества продукции, толщины и его поверхности, а так же от объема приобретаемого сырья.
