Отопление двухэтажного частного дома схема. Однотрубная система
Самой простой является схема однотрубной системы отопления двухэтажного дома. Также она называется «Ленинградкой». Такую схему отопления двухэтажного частного дома своими руками можно провести без особых сложностей. Отличается экономичностью, функционируя на газовом или электрическом котле, при помощи кирпичной печи, отапливаемой торфяными брикетами, дровами, углем. Выбирая «Ленинградку», можно сэкономить на средствах, так как труб, необходимых для установки обогрева помещения, потребуется в 2 раза меньше, если сравнивать с двухтрубной системой. Характеризуется ещё такими положительными моментами:
- простотой ремонта;
- не нарушает концепцию интерьера в доме (при небольшом количестве труб);
- возможностью изготовления контура «тёплый пол» (при выполнении определённых требований).
малой трудоёмкостью при выполнении монтажа и его «бюджетностью»;Однотрубный контур можно «спрятать» под пол или развести над ним. При установке трубы можно располагать в горизонтальном положении и в вертикальном.
Однако такая самотёчная система отопления может применяться только в одноэтажной постройке. В двухэтажном доме схема однотрубной системы отопления сможет функционировать только при наличии циркуляционного насоса.
Существуют ещё недостатки:
- невозможность изготовления «тёплого пола» при горизонтальном контуре;
- требует выполнения сварочных работ и необходимой проверки соединений;
- неравномерность теплоотдачи от батарей, находящихся в разных комнатах.
Схема однотрубной системы представляет собой трубу с подключением к ней всех радиаторов отопления. Нагретая котлом вода распространяется по всем батареям поочерёдно, в каждой отдавая определённое количество тепла. Следовательно, ближайшая к котлу будет горячая, а последняя — чуть тёплая.
Однотрубная система отопления двухэтажного дома своими руками. Принцип работы однотрубной системы отопления в двухэтажных домах
Однотрубная система отопления двухэтажного дома предполагает естественную циркуляцию воды, однако циркуляционный насос отсутствует. На второй этаж горячая вода подается по стояку, потом попадает в нагревательные приборы и перемещается уже по передающим стоякам. В этих стояках теплоноситель охлаждается. Первый этап предполагает установку без наличия байпасов. Такие компоненты, как байпасы, нужны больше всего во время различных ремонтных процедур.
Разводка однотрубного отопления в двухэтажном доме
Если происходит естественная циркуляция теплоносителя (без участия насоса), то перемещение имеет место благодаря тому, что изменяется плотность холодной и горячей воды. Наиболее серьезный недостаток заключается в установке труб большого диаметра вместе с разводкой магистралей находящихся под уклоном. Это выглядит очень неэстетично и может испортить весь интерьер. Наилучшим вариантом будет независимость от электросети.
Если сравнивать однотрубное отопление двухэтажного дома с двухтрубным, то первое обладает многими преимуществами. В первую очередь, посредством однотрубной системы можно охватить весь внутренний периметр дома и внешние стены посредством одного кольца замкнутого типа. Это можно сделать независимо от того, какая планировка в помещении.
Однотрубное отопление в частном доме

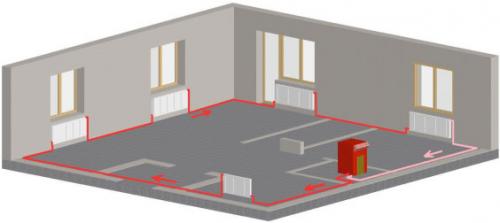

Суть такой системы заключается в том, что от котла идет только одна труба для подачи тепла. Эта труба проходит по всему периметру здания и поворачивает в ту сторону, где у котла находится обратка. Если есть необходимость, к трубе подачи можно подключить радиаторы отопления или отвести трубы с системой под названием «теплый пол». Для того чтобы произвести установку циркуляционного насоса или полотенцесушителя, не нужно много усилий.
Однотрубная система отопления 2 х этажного дома. Схема отопления | 2-х этажный дом | однотрубная система | электрокотел | радиаторы

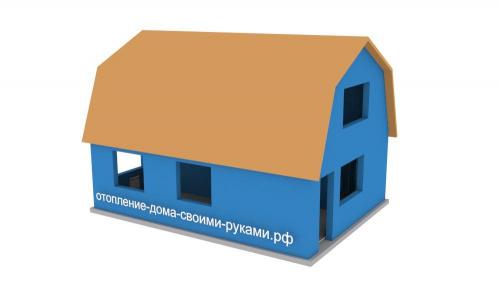

Перед нами двухэтажный дачный дом 6х8.
Двухэтажный дачный дом 6х8
Дом рассчитан в основном на постоянное проживание с середины весны по конец осени. К дому нет возможности подключить газ, поэтому в данном случаи будем устанавливать электрический котел.

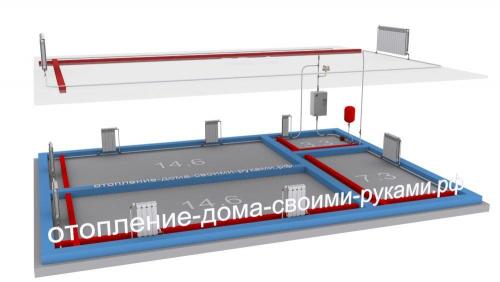

Однотрубное отопление двухэтажного дома
Первый этаж состоит из прихожей, котельной и двух помещений, имеет общую площадь 40м2.
Второй этаж представляет из себя одно помещение площадью 30 м2.

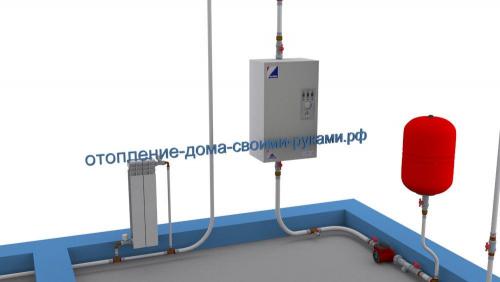

Электрический котел
Устанавливать мы будем электрический котел мощностью 7,5 кВт. Для дома общей площадью 70 м2, это мало. Так как для комфортного проживание в загородном доме, нужно рассчитывать мощность в 170 Вт/м2. Многие рассчитывают мощность из 100 Вт на м2, но как показывает практика этого недостаточно. Дело в том, что брать за основу 100 Вт/м2 можно для городских квартирах, так как там соседние стены, пол и потолок не контактируют с улицей и вследствие этого имеют значительно меньше теплопотерь.
Также желательно чтобы котел имел запас по мощности равной 30%, это нужно для быстрого разогрева холодного дома или для комфортного проживания во время сильных морозов.
С учетом всех этих расчетов наш котел должен был бы иметь мощность в 15,5 кВт. Но для выделения того объема количества электроэнергии нужно разрешение + каждый кВт превышающий норму будет стоить дороже. Поэтому мы останавливаемся на экономичном варианте в 7,5 кВт. Этой мощности хватит для комфортного отопления первого этажа. Отопление на втором этаже будет резервным и будет подключаться, когда дом уже будет натоплен или когда на улице нет сильных морозов.
Подключение котла

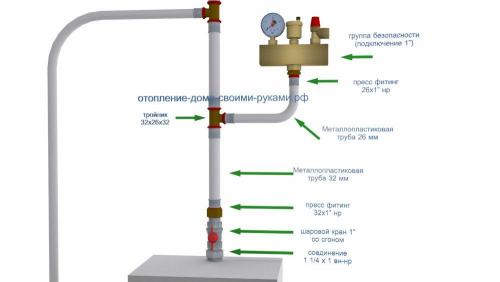

Теперь давайте рассмотрим узлы и детали необходимые для подключения. Наш котел имеет выходы размером 1 1/4 дюйм с наружной резьбой. Для подключения к котлу мы используем соединение 1 1/4 х 1 вн-нр, затем подключаем шаровой кран 1” со сгоном и пресс фитинг 32х1”.
Так как в нашем котле не установлена группа безопасности, расширительный бак, насос, то мы ставим все это самостоятельно.

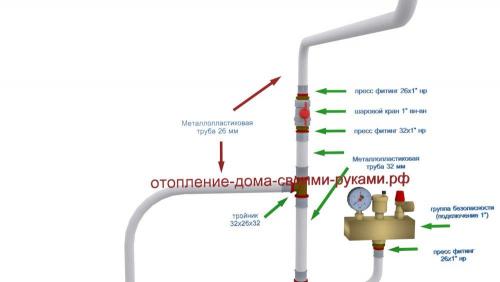

Чтобы подключить группу безопасности мы используем тройник 32х26х32, металлопластиковую трубу 26 мм и пресс фитинг 26х1” нр.
Разводка магистральных труб
В качестве магистральной трубы мы используем металлопласик 32 мм, который потом делится на 2 магистральные трубы 26 мм (для первого и второго этажа). Перед трубой на второй этаж ставим шаровой кран, необходимый для того чтобы иметь возможность отключать/включать отопление на втором этаже.

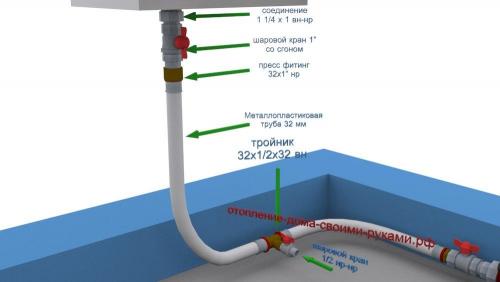

Подключение котла к обратке выполняется аналогичной подающей трубе.
Затем ставим в нижнюю точку системы отопления узел слива/залива теплоносителя.

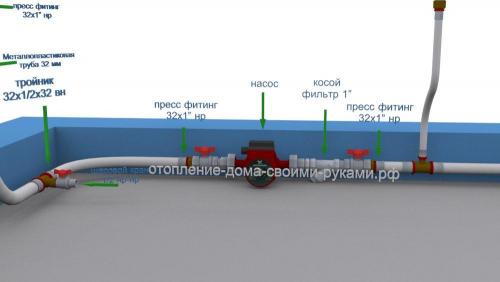

Устанавливаем фильтр и циркуляционный насос.

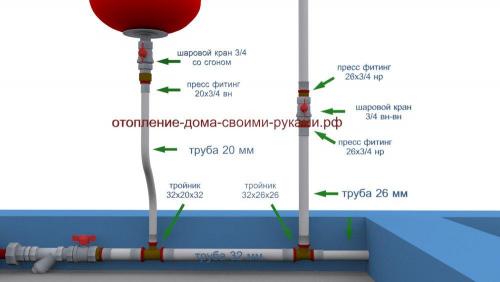

Подключаем расширительный бак объемом от 18 до 25л. На трубу идущую на второй этаж ставим отсекающий кран.

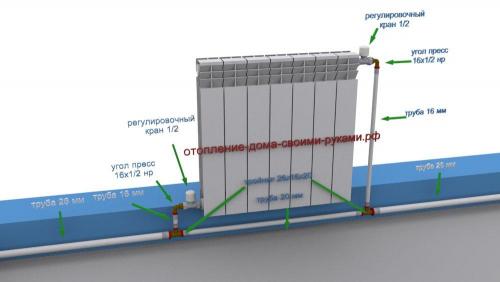

Монтаж радиатора
Затем прокладываем магистральные трубы и монтируем радиаторы. В данном случаи мы не стали устанавливать на радиаторы терморегуляторы и в качестве примера установили ручные регулировочные краны. Температуру в каждом отдельном радиаторе вы устанавливаете самостоятельно.
Остальные радиаторы устанавливаются аналогично.
У нас получилась простая система отопления с возможностью отключения линии второго этажа.
Расчет отопления двухэтажного дома. Выбор отопления для двухэтажного дома
На самом деле этот вопрос решается довольно просто. В большинстве случаев отопление двухэтажного, да и любого другого дома проектируется так, чтобы использовать наиболее дешевое и доступное в районе топлива. Мало кто отказывается от установки газового котла, имея доступ к магистральному газопроводу. Также никто не будет устанавливать дорогой в эксплуатации электрокотел, если есть возможность недорого закупать альтернативное топливо.
Обращаем внимание! Проектирование системы отопления двухэтажного дома необходимо начинать с определения доступных видов топлива или альтернативных источников энергии с обязательным экономическим анализом. Только сравнив расходы на монтаж и дальнейшую эксплуатацию, можно выбрать наиболее выгодный вариант.
Газовое
Газовое отопление — наиболее эффективная система для двухэтажного дома. Этот вид топлива (природный и сжиженный газ) обладает лучшей теплотворностью (энергоемкостью). При подключении к магистрали не требует организации мест хранения, а газгольдер просто устанавливается в основном подземным способом, поэтому не мешает на участке.
Кроме того, котельное газовое оборудование отличается высокой степенью автоматизации, поэтому установить или изменить температуру в двухэтажном доме или отдельных комнатах, будет гораздо проще. Стоит учитывать и то, что большинство котлов сейчас выпускают в двухконтурном исполнении. Благодаря этому удается и обогреть здание, и организовать горячее водоснабжение.
Важно! Но существует и существенный минус такого варианта для отопления 2-этажного частного дома, находящихся далеко от газовых магистралей. Стоимость прокладки газопровода и подключения будет высока. Поэтому подобную систему используют в основном в домах, расположенных в газифицированных населенных пунктах.
Электрическое
Электрическое отопление коттеджа может использоваться в качестве основной или вспомогательной системы. Котлы этого типа не требует обустройства дымохода, к помещениям, в которых они монтируются, не предъявляются такие жесткие требования как для газового оборудования.
Но стоит учитывать тот факт, что для здания площадью около 200 квадратов потребуется установка котла мощностью не менее 20 кВт. В связи с этим возникают следующие проблемы:
- Необходимо увеличить лимит, установленный энергопоставщиком.
- Чаще всего потребуется прокладка новой выделенной проводки, в том числе и трехфазной.
- Расход электроэнергии будет довольно высоким при постоянной работе котлов.
Обращаем внимание! Эксплуатация электрического отопления обходится существенно дороже по сравнению с системами, укомплектованными газовыми котлами.
На альтернативном топливе
Применение энергии ветра, солнца еще не настолько развито, чтобы можно было учитывать эти источники альтернативным топливом для систем отопления. Единственный реально реализуемый вариант для 2-х этажного дома — геотермальное отопление с тепловым насосом. Но такой вариант требует существенных начальных затрат, которые будут окупаться не менее 10–20 лет в зависимости от типа оборудования и особенностей здания.
К условно альтернативным можно отнести твердое и жидкое топливо. В связи со значительным подорожанием нефтепродуктов второй вариант реализуется все реже. А вот привычные дрова и уголь все так же остаются лидером по применению, особенно в негазифицированных регионах.
Интересен опыт реализации систем отопления двухэтажного частного дома с применением пеллетных котлов. Такое котельное оборудование отличается повышенной степенью автоматизации, более современные модели оборудуются погрузчиками для пеллет. Поэтому постоянный надзор, как за другими твердотопливными котлами, не требуется.
Обращаем внимание! Отопление на пеллетных котлах будет выгодно только в тех регионах, где и производится этот тип топлива. При доставке пеллет из других областей эксплуатационные расходы существенно возрастают.
Как спроектировать отопление двухэтажного дома. Отопление с естественной циркуляцией
Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.
Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:
- потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
- недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
- в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.
При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.
Однотрубные системы отопления
Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:
- требуется повышенная мощность котла;
- температура воды в магистралях последовательно снижается от радиатора к радиатору;
- каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).
Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.
Отопление «Ленинградка»
Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.
Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.
Альтернативные виды однотрубного отопления
Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.
