Перекрытие между этажами из бруса: подходы и технологии
Межэтажные конструкции состоят из следующих элементов:
- балки;
- брусья;
- слой из доски;
- тепло- и звукоизоляционный слой;
- пленка гидроизоляции;
- чистовая доска;
- вентиляционная щель;
- плинтуса.
Для конструкций перекрытия рекомендованы следующие требования:
- Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
- Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
- К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
- Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
- При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.
Связанные вопросы и ответы:
Вопрос 1: Что такое перекрытие между этажами из бруса
Ответ: Перекрытие между этажами из бруса – это конструкция, которая соединяет между собой этажи в здании и обеспечивает прочность и устойчивость всей конструкции. Оно состоит из брусчатки, которая создается из горизонтальных и вертикальных брусьев, которые соединены между собой.
Вопрос 2: Какие материалы используются для изготовления перекрытия между этажами из бруса
Ответ: Для изготовления перекрытия между этажами из бруса используются различные материалы, такие как железобетон, сталь, дерево и бетон. В зависимости от требований к конструкции и ее назначению, могут использоваться различные виды материалов.
Вопрос 3: Какие факторы влияют на выбор материала для перекрытия между этажами из бруса
Ответ: Факторами, которые влияют на выбор материала для перекрытия между этажами из бруса, являются его прочность, устойчивость, стоимость, экологичность и эстетический вид. Также важно учитывать требования к безопасности и нормативные требования.
Вопрос 4: Какие виды перекрытий между этажами из бруса существуют
Ответ: Существует несколько видов перекрытий между этажами из бруса, таких как монолитное перекрытие, перекрытие из железобетонных плит, перекрытие из стальных конструкций и перекрытие из деревянных конструкций. Каждый вид перекрытия имеет свои особенности и применение.
Вопрос 5: Какие преимущества имеет перекрытие между этажами из бруса
Ответ: Перекрытие между этажами из бруса имеет ряд преимуществ, таких как высокая прочность и устойчивость, долговечность, удобство монтажа и демонтажа, возможность использования различных материалов и технологий, а также экологичность.
Вопрос 6: Какие недостатки имеет перекрытие между этажами из бруса
Ответ: Недостатками перекрытия между этажами из бруса могут быть его высокая стоимость, ограниченный выбор материалов и технологий, а также необходимость специальных знаний и опыта для монтажа и демонтажа.
Вопрос 7: Как выбрать оптимальное перекрытие между этажами из бруса
Ответ: Выбор оптимального перекрытия между этажами из бруса зависит от многих факторов, таких как назначение здания, требования к безопасности и нормативные требования, материалы и технологии, которые будут использоваться, а также финансовые возможности заказчика. Важно учитывать все эти факторы и выбирать перекрытие, которое будет наиболее эффективным и экономичным.
Что такое перекрытие между этажами из бруса

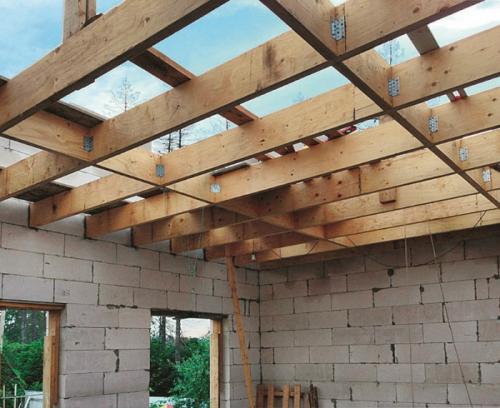

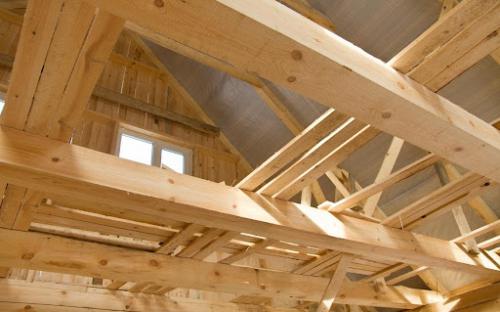

Скелет конструкции – это балки, которые лежат на стенах и являются своеобразным «основанием» для других элементов перекрытия. На них ложится основная нагрузка – до 180 кг на 1 кв. м, поэтому важно правильно рассчитать размеры.
В качестве основы строители берут обычный или клееный брус, деревянные бревна и реже – доски. Более прочными на изгиб бывают брусья, сделанные из хвойных пород. Балки из лиственных деревьев менее надежны, так как легче деформируются под нагрузкой.
Идеальный вариант для строительства перекрытия – сосновые балки. Такая древесина вполне доступна и стоит недорого. В продаже можно встретить отличные балки из дуба и лиственницы, но цены на них гораздо выше. Важно, чтобы весь пиломатериал был хорошо высушен, иначе после монтажа балки станут деформироваться и скручиваться.
Со стороны нижнего этажа перекрытие служит потолком, а для верхнего – полом. Когда разница температур между первым и вторым этажом больше 10 ° С, например, между жилой комнатой и неутепленной мансардой, необходимо сделать теплоизоляционный слой. Благодаря теплоизоляции, температурные показатели в нижнем помещении будут гораздо лучше.
Еще одна важная проблема – звукоизоляция. Строительные нормы устанавливают порог звукоизоляции для межэтажных перекрытий в 50 дБ. Чтобы выполнить это требование, вы можете застелить пол верхнего этажа перед покрытием слоем минеральной или базальтовой ваты в 50 мм. На дерево легко монтировать и другие изоляционные материалы – пенопласт и стекловату.
Строительные нормативы – СНиП предъявляют требования к прогибу перекрытия. Этот коэффициент не может превышать 1:250, то есть балки должны прогибаться не более чем на 4 мм на 1 м длины. При длине в 4 м максимально допустимый прогиб конструкции – 1,6 см. Если вы планируете размещать на втором этаже или в мансарде крупную мебель, массивную ванну, тяжелую бытовую технику или настилать тяжелый кафельный пол, требования к прогибу увеличиваются до 1:400 – 2,5 мм на 1 м несущей конструкции.
Дерево – прекрасный материал для строительства, но оно имеет определенную жесткость. Длина балок для перекрытий второго этажа не должна превышать 5 м. Оптимальный вариант – 4 м. Если комната имеет длину больше 6 м, под брусьями устанавливают дополнительные опоры.
Обязательно нужно защитить деревянные конструкции от возгорания, сырости и вредителей. Для этого до монтажа пиломатериал нужно обработать специальными составами.
Какие материалы используются для перекрытия между этажами из бруса

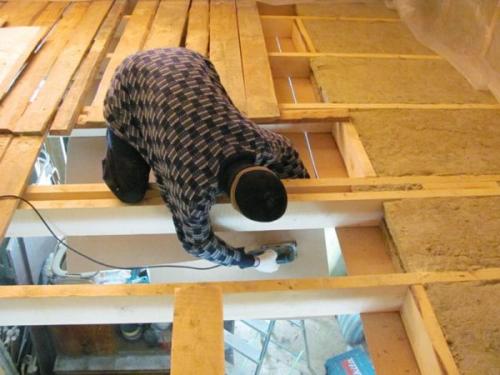

Среди многих видов чаще всего используются два: минеральная вата и пенопласт . Какой выбрать? Ответ на вопрос должен искать каждый застройщик самостоятельно, мы лишь даем свои рекомендации.

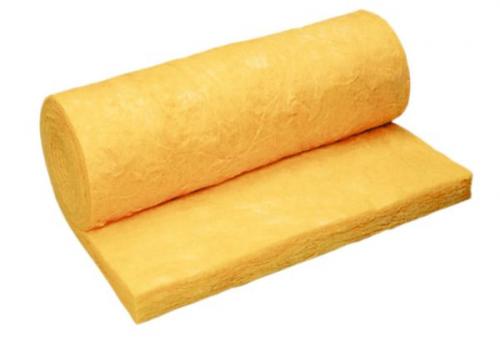

- Минеральная вата . Может быть рулонной или прессованной, пришла на замену традиционной стекловате. Имеет два реальных преимущества: не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует отдельного внимания. Дело в том, что вата очень быстро впитывает влагу и длительный период времени сохнет. Это значит, что деревянные конструкции пола постоянно эксплуатируются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности. Еще одна проблема гигроскопичности – влажная вата резко увеличивает показатели теплопроводности, эффективность утепления заметно понижается.
Минеральная вата
Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

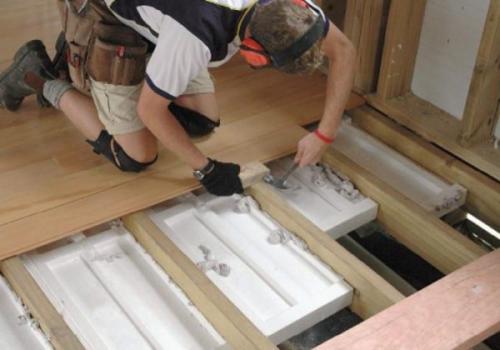

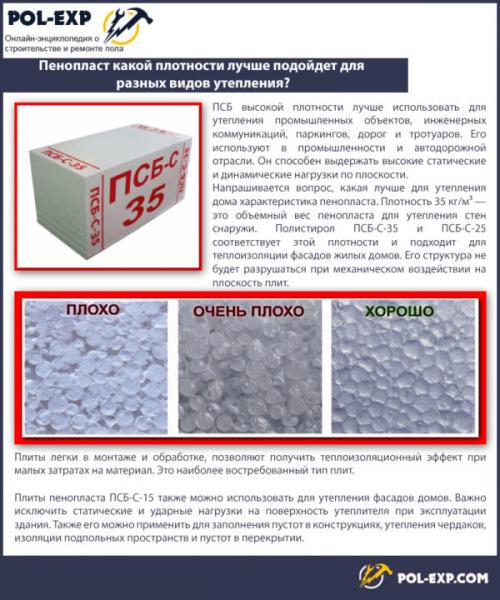

- Пенопласт . К этому материалу многие потребители относятся настороженно, сказываются последствия антирекламы конкурентов. Мол, он горит и выделяет агрессивные химические соединения. Такую антирекламу распространяют производители минеральной ваты, у них есть свои личные экономические цели. Что на самом деле? Современный пенопласт изготавливается с использованием инновационных добавок, за счет этого количество выделяемых вредных веществ уменьшилось до нормируемого допустимого уровня. По этим параметрам жестких ограничений для пенопласта не существует, он, кстати, менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество – современный пенопласт не поддерживает открытого горения, это очень важная характеристика всех строительных материалов. Конечно, по показателям пожарной безопасности пенопласт намного уступает минеральной вате, но это не столь критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался целым и невредимым. И наоборот, пожарные не наблюдали ситуации, когда сгорел лишь один пол с пенопластовым утеплителем, а все остальные конструкции от огня не пострадали. При пожаре нет большой разницы, каким материалом вы утеплили пол второго этажа, дом в любом случае полностью сгорит. Зато по стоимости технологичности и долговечности эксплуатации полы с пенопластовым утеплителем намного превосходят конструкции с минеральной ватой.
Какие технологии используются для создания перекрытия между этажами из бруса
Длительность эксплуатации дома , высокая устойчивость к нагрузкам любого вида напрямую зависят от того, насколько правильно подобраны, подготовлены и уложены балки перекрытия. Кроме того, именно они служат основой для укладки шумоизоляционных и теплоизоляционных материалов, и правильность всей конструкции и создание комфортного микроклимата в доме без профессионального подхода к укладке перекрытий невозможна.
Материалы для перекрытий в доме из бруса
В строительстве используются перекрытия двух типов
- Металлические балки. К преимуществам таких перекрытий относят сравнительно небольшую толщину при высокой устойчивости к нагрузкам, благодаря чему обеспечивается надежность при экономии пространства. В качестве несущих элементов в этом случае могут выступать двутавровые балки, металлический уголок или швеллер.
Однако у перекрытий из металла есть и существенные недостатки – к ним относят внушительный вес и повышенную нагрузку на фундамент, склонность к коррозии и низкий уровень шумоизоляции.
- Деревянные балки. Балки из бруса для перекрытий – более распространенное решение. Деревянные несущие элементы обладают множеством плюсов, в числе который экологичность, сравнительно небольшой вес, простота обработки и монтажа, а также разумная стоимость.
К недостаткам специалисты относят ограничения по ширине пролета (5-6 метров) и негативное влияние внешних факторов (влажности, заражения грибком, огнеопасность). Однако обработка специальными защитными составами позволяет снизить риски.
Выбор сечения и шага бруса
При выборе сечения бруса и шага укладки учитывается сразу несколько факторов:
- ширина пролета (максимум 6 метров);
- вид древесины, из которой изготовлены балки;
- допустимая нагрузка на перекрытие (300 кг/м – для межэтажных перекрытий, 200 кг/м – для чердачных).
Для точного расчета используются специальные формулы и технические калькуляторы, но в большинстве случаев достаточно приблизительного подсчета. Так, к примеру, вычисляют необходимую толщину поперечины как 1/25 от ее длины, а, используя полученную информацию, определяют шаг несущих балок.
Подготовка балок из бруса к укладке
Перед сооружением перекрытий балки из бруса необходимо подготовить в такой последовательности:
- обработка антисептическими составами (включая торцы и пазы);
- вырубка пазов под укладку балок с последующей обработкой;
- укрытие концов балок гидроизоляционными материалами (при необходимости).
Для фиксации балок к несущим стенам часто используют соединение «шип-паз», которое обеспечивает надежность и безопасность конструкции в период усадки дома.
Особенности установки различных перекрытий из бруса
В зависимости от места установки несущих лагов определяется последовательность укладки балок и размещения дополнительных тепло- и шумоизоляционных материалов.
- Межэтажные. Балки врезают в подготовленные в стенах гнезда, низ перекрытия подшивается влагостойким материалом. Получившиеся пустоты заполняют сыпучими легкими материалами (песком, керамзитом), минеральной ватой или пенопластом, укладывается звукоизоляция.
- Цокольные. После врезки лагов в гнезда тщательно проверяется уровень укладки каждого элемента. После этого балки фиксируются с помощью скоб или болтов, пустоты заполняются утепляющим материалами, сверху создается пароизоляция с подготовкой к укладке чистового пола.
- Подвальные. Установка перекрытий осуществляется по тому же принципу, что и для цоколя. Однако в этом случае требуется больший слой утеплителя, а пароизоляция укладывается с обеих сторон конструкции.

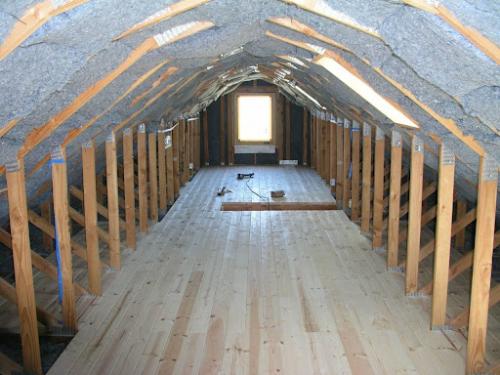

- Чердачные. Для обустройства чердачных перекрытий допустима подрубка бруса не больше, чем на ¼ толщины, а в гнездах укладки необходимо сохранить воздухообмен и не укладывать лаги «вглухую» - для сохранения тепла пустоты можно слегка законопатить. Укладка пароизоляционного слоя со стороны жилой комнаты обязательна.
Правильный подбор, обработка и подготовка материала, знание особенностей установки перекрытий в тех или иных случаях – все это поможет создать по-настоящему крепкую и надежную конструкцию дома.
Какие факторы влияют на эффективность перекрытия между этажами из бруса
Использование бруса для перекрытий в деревянном доме – это соответствие традиционным технологиям. На этот конструктивный элемент приходятся серьезные нагрузки, поэтому учитывают его сечение, а также «усталость» материала со временем. Наши специалисты строго руководствуются техническими стандартами, что гарантирует отличный результат строительства.
Чтобы рассчитать сечение бруса, учитывают следующие параметры:
- нагрузка, которая придется на конструкцию;
- расстояние между другими опорными элементами;
- ширина пролета;
- сечение и форма заготовок.
Специалисты нашей компании работают уже по готовым стандартам, которые составлены по предварительным расчетам. Например, при укладке бруса с сечением 200х100 мм через каждые 60 см пол может выдержать нагрузку в 2 тонны. Здесь следует учитывать не только вес людей, но и бытовой техники, мебели и непосредственно строительных конструкций. Вес на саму балку не должен превышать 300 кг, это важная конструктивная особенность.
Обязательно ли для балок использовать только брус?
При умеренных нагрузках можно использовать конструкцию из нескольких досок, которые соединяются при помощи болтов и устанавливаются на узкое ребро. Крепеж должен присутствовать по всей длине, при этом расстояние между ним должно быть также одинаковым. Несмотря на кажущуюся на первый взгляд ненадежность такого перекрытия, на самом деле оно является более прочным и выигрывает у цельного бруса по жесткости.
Какие преимущества имеет перекрытие между этажами из бруса по сравнению с другими типами перекрытий
- Деревянные перекрытия имеют повышенную деформативность, которая выражается в зыбкости перекрытия (ощутимые вибрации перекрытия при хождении по нему). Если Вас не смущает эффект зыбкости или вы к нему привыкли (идете по перекрытию и ощущаете вибрации или звон посуды), то для Вас, возможно, это не будет являться существенным недостатком.
- Эффект зыбкости деревянного перекрытия имеет и другие неприятные последствия: образование трещин в штукатурном слое потолка (вплоть до обрушения штукатурного намета на отдельных участках) или раскрытие швов между листами отделочного материала (например, ГКЛ); образование трещин в легких перегородках (деревянных или из ГКЛ по металлическому каркасу).
- По деревянным перекрытиям весьма часто устраивают дощатые полы, которые, после нескольких лет эксплуатации, могут издавать дополнительные звуки – скрипы , что существенно ухудшает качество звукового комфорта помещения.
- В отличие от железобетонных, деревянные перекрытия обладают существенно более низкой шумоизоляцией . Если с воздушным шумом можно эффективно бороться путем размещения в нем специального звукопоглощающего материала, то с ударным шумом при таком конструктивном решении трудно справиться. В большинстве случаев такие звуковые волны стараются гасить посредством увеличения собственной массы конструкции (использование звукоизоляционных засыпок в перекрытии), но и это не всегда эффективно решает проблему ударного шума.
- Деревянные перекрытия относятся к классу сгораемых конструкций и они имеют низкую огнестойкость (время при котором в случае пожара конструкция будет выполнять свою несущую функцию). Также по деревянным конструкциям быстро распространяется огонь (не нулевой предел распространения огня), следовательно быстро локализовать пожар не получается и на тушение пожара уходит больше времени.
- Деревянные балки подвержены биологическим факторам разрушения (появление плесени, гнили и грибков, древоточцы и пр.). Особенно быстро разрушение деревянных конструкций происходит вследствие их периодического увлажнения (протечки водонесущих коммуникаций или кровли, увлажнение древесины в месте опирания балок на каменные стеновые конструкции и пр.). Также могут проявиться коробление деревянных конструкций и образование трещин при их усушке и пр.
Как выбираются материалы и технологии для перекрытия между этажами из бруса
Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.
Традиционно в качестве несущих элементов используют следующие материалы:
- Клееный брус;
- Опиленное бревно;
- Пакет из шлифованных и сбитых досок.
Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.
Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.
Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.
Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.
Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:
- Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
- Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
- Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.
Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.
Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.
