Ремонт мотокосы своими руками. Конструкция бензокосы
Ремонт мотокосы своими руками. Конструкция бензокосы
Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.
Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.
- 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
- 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.
Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.
Первый запуск в начале сезона
Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).
Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.
Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:
- Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
- Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
- Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
- Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
- Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
- После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
- Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.
Ремонт штанги мотокосы. Первичная диагностика триммера.
На правильную работу двигателя и бензокосы в целом влияет огромное количество факторов, которые обычно связаны между собой. Если Вам не удается определить неисправность – обратитесь в проверенный сервисный центр.
Хотелось бы отметить, перед тем как приступать к разборке и серьезному ремонту, следует проверить элементарные расходные материалы. Эти «мелочи» часто влияют на работу и, возможно, ремонт триммера обойдется так сказать «малой кровью».
Свеча зажигания — отсутствие нагара, зазор электрода (0,5-0,6мм — либо согласно инструкции), хорошая искра

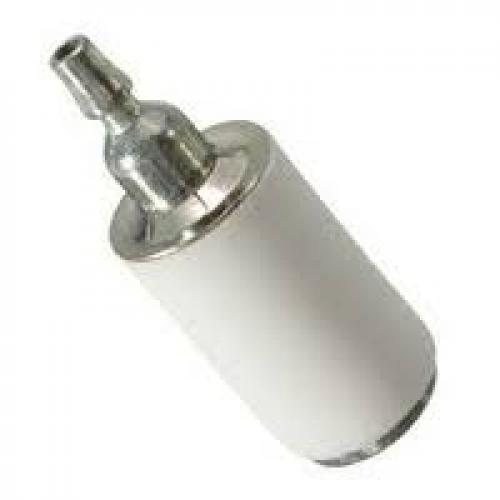

Топливный фильтр – отсутствие загрязнений, механических повреждений, хорошая пропускная способность. Периодическая замена согласно графику технического обслуживания в инструкции по эксплуатации

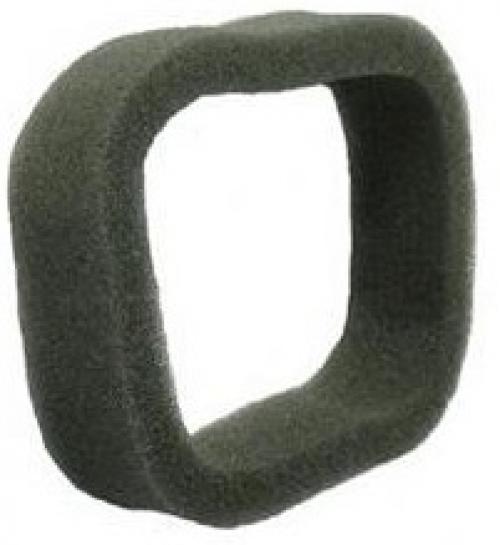

Воздушный фильтр – отсутствие опилок и загрязнений. Периодическая очистка в мыльном растворе и продувка под высоким давлением. Замена воздушного элемента согласно инструкции по экплуатации
Ознакомимся с другими возможными неисправностями:
1. Подсос воздуха в двигатель
Стоит отметить, что многие владельцы путают подсос воздуха с неисправностью карбюратора. Симптомы по дсоса воздуха в двигатель – сильное завышение оборотов, как кратковременное, так и постоянное. Либо коса просто отказывается заводиться.
Основные причины подсоса воздуха на китайском триммере:
- пропускает сальник коленвала (12*22*7мм малый) – со стороны стартера
- пропускает сальник коленвала (15*30*7мм большой) – со стороны маховика
- износ прокладок карбюратора
- трещина на адаптере карбюратора
Собственно, понять что именно из этого списка стало причиной подсоса воздуха на бензиновой косилке можно только путем детального осмотра. Откручивать, снимать и мучиться придется в любом случае, так что дальше по порядку.
Замена сальников китайского триммера.
Одной из главных причин подсоса воздуха в двигатель являются сальники коленчатого вала. Вообще эта проблема является самой распространенной на китайских триммерах и в некоторых случаях сальники начинают пропускать воздух уже в первый год службы. Всему виной некачественные резинотехнические изделия подобных косилок, ну и естественный износ тоже никто не отменял.

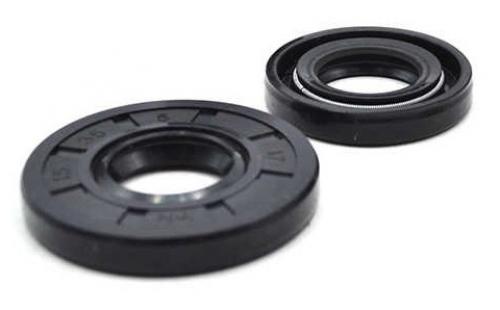

С двух сторон коленвала установлены сальники разного размера (12*22*7мм малый и 15*30*7мм большой). На сальники смело можно грешить, если он начинает «сопливить». Еще один показатель их неисправности — это плавающие обороты при работе на «горячую». Далее детально рассмотрим процесс замены.
Замена сальника китайского триммера со стороны стартера:

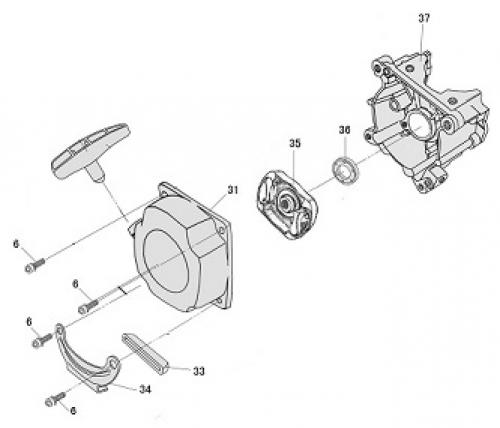

Выкручиваем свечу зажигания, блокируем движение поршня стопором. Снимаем стартер (п.31). Головкой на 13мм откручиваем храповик стартера (п.35). Следы бензосмеси на сальнике, свидетельствуют о его необходимой замене. Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.36), поддеваем его отверткой со стороны коленвала и снимаем его.
На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси)
Продуваем и обезжириваем посадочное место под сальник, равномерно устанавливаем новый сальник.

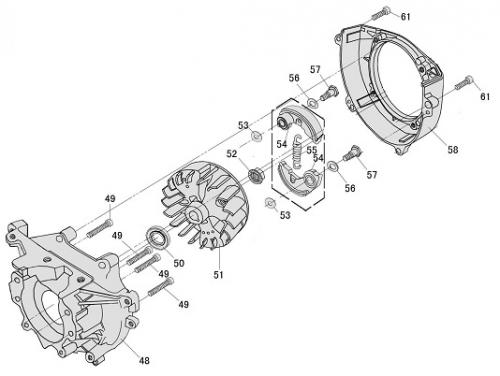

Замена сальника бензинового триммера со стороны маховика:
Выкручиваем свечу зажигания, блокируем движение поршня стопором.
Для удобства снимаем крышку картера (п.58) открутив 4 винта (п.61)
Откручиваем 2 винта крепления сцепления (п.57) с шайбами (п.56), снимаем сцепление в сборе и шайбы под ним (п.53)
Откручиваем гайку (п.52) маховика (п.51), но не до конца. Не сильным ударом по гайке «сбиваем его с коленвала». Откручиваем гайку, снимаем маховик и шпонку. Осмотрим поверхность сальника – следы влаги, либо влажных загрязнений, потертости и прочие повреждения на нем являются сигналом к его замене.
Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.50), поддеваем его отверткой со стороны коленвала и снимаем его.
На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси).
Замена прокладок и адаптера карбюратора на китайском триммере:
Другой причиной подсоса воздуха может стать адаптер карбюратора.

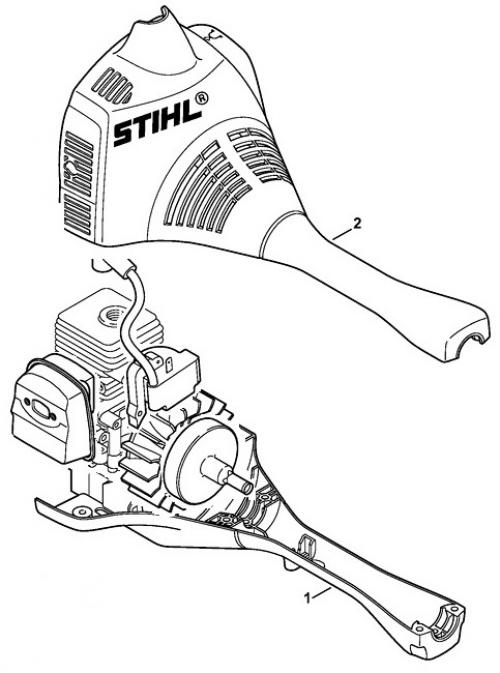

Разборка бензокосы Штиль. Разборка Штил.

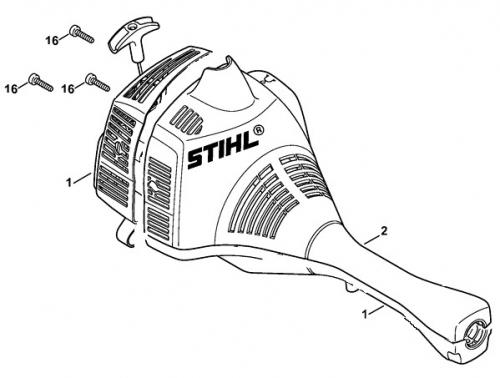

1. Откручиваем 3 винта крепления стартера (п.16), снимаем стартер – не теряя резиновые амортизаторы бака.
2. Далее откручиваем 11 винтов (п.4,7,9) крепления пластикового картера. Обратите внимание, что винты (п.9 и п.7) отличаются от всех остальных по длине – запомните места их крепления)
Также отличаются винты крепления двигателя к пластиковому корпусу (имеют гравировку на внутренней шляпке)
3. Затем снимаем верхнюю часть картера (п.2), отсоединяем 2 клеммы от модуля зажигания (отметьте посадку клемм на модуль, чтобы не перепутать их при сборке).

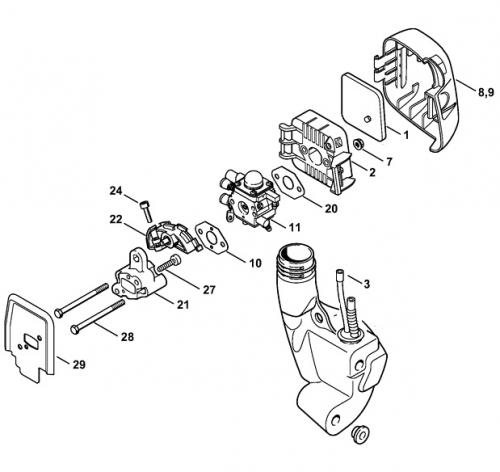

4. Демонтируем крышку воздушного фильтра (п.8), воздушный фильтр (п.1). Откручиваем 2 гайки (п.7) заднего корпуса (п.2). Извлекаем прокладку (п.20). Отсоединяем шланги бензобака (п.3) от карбюратора.
Ремонт китайской мотокосы. Замена ЦПГ на Китайских бензокосах
Всем привет! Сегодня рассмотрим замену цилиндро поршневой группы бензокосы Maxcut MC158 и подобных бензокос Китайского производства. Моделей бензокос очень большое количество, но замена ЦПГ 2-х тактных моделей почти у всех одинаковая. Изначально принесли косу с жалобами, что не запускается двигатель, в связи с большим опытом ремонта подобных кос – дергаю за ручку стартера и замечаю, что поршень ходит без сопротивления, то есть компрессии нету.

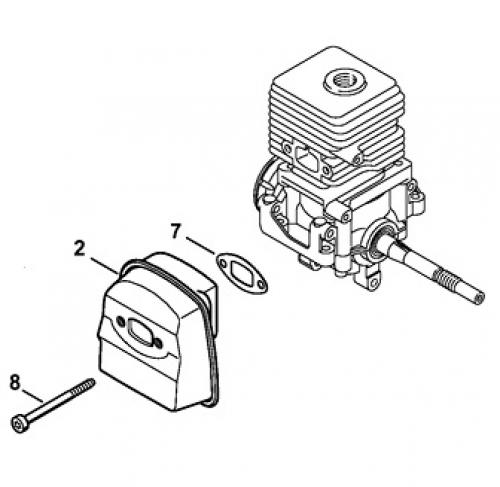

Снимаем глушитель отвернув два болта основных и один болт дополнительный внизу глушителя.
Смотрю в цилиндр и вижу типичную картину перегрева, в следствии чего лопаются кольца, раздирает поршень и цилиндр. Китайские косы очень нежные, не любят мало масла и долгую работу, из-за чего и произошла данная поломка.

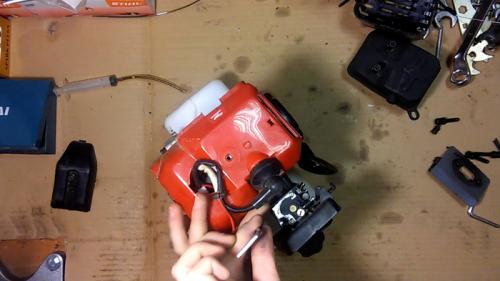

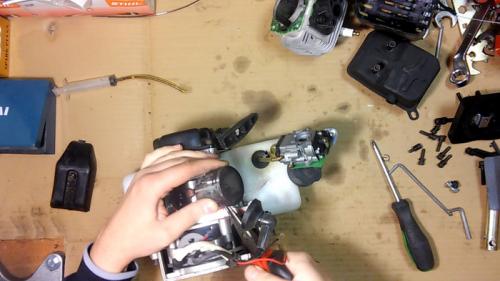

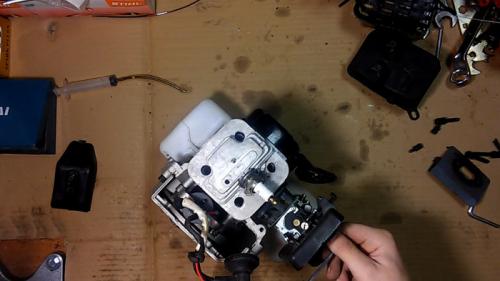

Дальше все по порядку, чтобы добраться до поршня – снимаем кожух охлаждения и карбюратор.

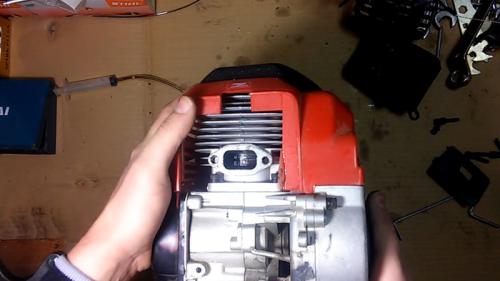

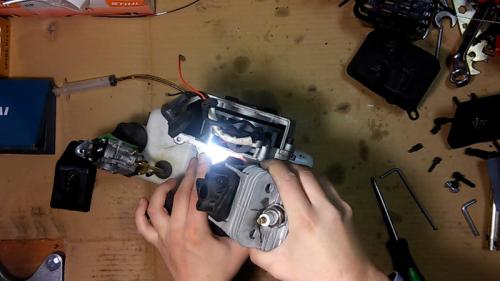

Откручиваем 4 винта цилиндра и сдергиваем цилиндр вверх, возможно потребует усилие, так как от высокой температуры может прикипеть прокладка.
Видим убитый поршень и цилиндр в задирах.
Затем ставим новый поршень, палец, поршневые кольца, стопорные кольца, новую прокладку, каплю масла на кольца и одеваем цилиндр. Закручиваем все винты и все операции в обратном порядке. Запускаем косу, регулируем карбюратор если требуется. На этом ремонт окончен, время ремонта 30 минут, можно избавляться от сорняков дальше.
