Теплые полы в частном доме: как сделать комфортное помещение

Эффективная, долговечная и экономичная система отопления в доме с теплыми полами может быть только при наличии заранее проведенных расчетов и проекта системы отопления. В противном случае риск ошибок при монтаже, перезатрат на оборудование и материалы и затем излишнее потребление энергии в ходе эксплуатации – практически 100%.

Первичный расчет строится на входящих данных: конструкции стен, потолка, архитектурной схемы самого здания. Расчет теплопотерь здания позволит максимально точно подобрать оборудование: мощность котла и насосного оборудования, установить наличие холодных зон, добиться равномерного прогрева здания во всех помещениях.

Подробнее об этапах расчета теплопотерь смотрите Теплотехнический расчет .

Далее необходим проект теплого пола, где помимо точного подбора оборудования, которое, благодаря тепловому расчету, будет максимально энерго-эффективно обогревать дом, будут просчитаны все материалы и комплектующие без «запаса» и без «нехватки».

То есть, имея на руках проект отопления, владелец дома уже экономит на этапе покупки материалов.

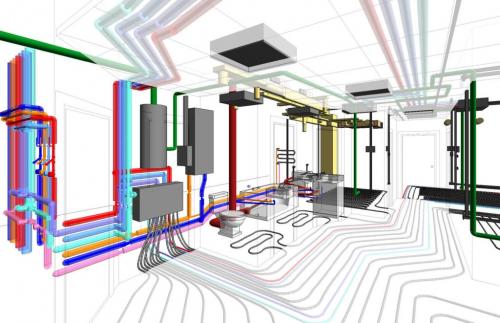

Также в проекте отопления изображены четкие схемы монтажа, по которым систему можно собрать без ошибок. Это очень важно для систем отопления с наличием теплого пола, ведь после заливки стяжки, если вскроется невнимательность и некомпетентность монтажников, устранять ошибки будет крайне дорого.

Полезно!
Проект теплого пола дает возможность просканировать уже залитый стяжкой пол: это важная информация для отделочников, которые будут видеть, где проходят магистрали, и не повредят их.

Вы можете ознакомиться детально с проектированием отопления и теплого пола здесь .

Источник: https://mebel-doma23.ru/novosti/teplye-poly-v-chastnom-dome-laminat

Связанные вопросы и ответы:

Что такое теплые полы

Система водяного теплого пола интуитивно понятна. Под напольное покрытие (от линолеума с ламинатом до плитки и натурального камня) равномерно укладывается длинная гибкая трубка, по которой циркулирует теплая вода. По тому же принципу работают обычные батареи и полотенцесушители, разница лишь в материале: обычная сантехника делается из металла, а водяной теплый пол чаще всего из сшитого полиэтилена. Разберем преимущества и недостатки этого вида отопителя.

Плюсы водяного теплого пола

• Экономичнее электрического варианта, если речь идет о долгосрочной многолетней перспективе. Важное уточнение: источник тепла при этом должен быть экономичным и энергоэффективным. Подойдет газовый котел или тепловой насос.
• Совместим со многими источниками тепла. Помимо всех видов котлов (включая электрический) и теплового насоса можно использовать даже солнечные коллекторы.
• Энергоэффективнее электрического пола, так как рабочая температура обычно не превышает 40–45°. Потребление энергии, если речь идет об электрическом котле, заметно снижается.

Минусы водяного теплого пола

• Высокая стоимость установки. Казалось бы, просто трубы, но есть еще куча дополнительных вещей (обязательных и опциональных), нужных для работы системы. Например, коллекторные гребенки, регулирующие клапаны, датчики и термометры, автоматические воздухоотводы, смесительные узлы и циркуляционные насосы.
• Холоднее электрического варианта.
• Необходимость установки котла, даже если речь идет о квартире. В большинстве случаев подключение к центральному отоплению либо запрещено, либо просто невозможно по техническим причинам.
• На монтаж и подключение водяного теплого пола требуется разрешение от ЖЭК или ТСЖ, так как это юридически считается перепланировкой квартиры. А незаконная перепланировка чревата проблемами — от штрафов до принудительного изъятия недвижимости и последующей ее продажи на торгах.
• Большая высота. Укладка труб и стяжки прилично «съедает» высоту, что может быть проблемой в помещениях, где и без того низкие потолки.
• Риски утечек, несмотря на высокую надежность современных материалов, малы, но не равны нулю. Протечка в лучшем случае повредит ваш пол, в худшем — затопит соседей снизу.
• Водяной пол инертен. Это значит, что нагревается и охлаждается он очень медленно.
• Выбор напольного покрытия для системы водяного пола меньше, чем для электрического. В зоне риска все деревянные покрытия — вагонка, доска, паркет, елочка и прочие.

Какие преимущества имеют теплые полы

Если в поисковике вы введете запрос «Стоит ли делать теплый пол в квартире?», наверняка вам высветится не один десяток различных статей. Одни авторы будут неумолимо твердить о надобности подобной системы, другие сделают акцент на нецелесообразности использования теплых полов, а третьи и вовсе предложат обогревать комнату «как прадеды» — печкой. Но вернемся к реальности и попробуем сами ответить на этот вопрос, взвесив все «за» и «против».

Преимуществ у теплых полов немало:

Существенная экономия на коммунальных платежах. Не удивляйтесь, но теплые полы действительно позволяют существенно сократить расходы на оплату ЖКХ. Все дело в том, что тепло распределяется по всей поверхности равномерно, а не скапливается в одной точке как это бывает с классическими радиаторами. Соответственно, эффект от обогрева будет выше — вам не придется включать котел на полную, чтобы обогреть комнату. Но это, конечно, только в случае, если в вашей квартире есть собственный котел, тем, у кого в многоквартирном доме установлена централизованная система отопления, сэкономить не получится.

Длительный срок службы. Минимально заявленный срок эксплуатации составляет 30 лет, а некоторые виды способны исправно проработать и свыше 50 лет.

Эстетичность. Система теплого пола спрятана внутри напольного покрытия — от ее присутствия не будет и следа.

Дополнительная защита от сквозняков. В квартирах подобная проблема не так популярна, а вот в частных домах с входной двери частенько «завывает» ветерок. Теплый пол позволит минимизировать это влияние.

Возможность быстро согреть дом или квартиру. Для жителей МКД это актуально весной и осенью: когда в городе еще не дали тепло, а в квартире холодно, теплые полы однозначно спасают. Те, кто живут в частном доме, могли заметить, что при отсутствии теплых полов зимой приходится надевать шерстяные носки, иначе ноги заледенеют.

Какие системы теплых полов существуют

Такой пол состоит из электрических нагревательных элементов, которые при прохождении по ним тока выделяют тепло. Нагревательные элементы подключают к терморегулятору . Пользователь устанавливает на нем желаемую температуру, после чего регулятор с помощью термодатчика следит за ней и автоматически включает и выключает нагрев, поддерживая температуру на заданном уровне.

Терморегулятор электрического теплого пола. Источник: shutterstock.com

Если в процессе эксплуатации выходит из строя терморегулятор или датчик температуры, пол перестает нагреваться. Понять, что именно вышло из строя, в данном случае просто. Неисправный компонент заменяют новым. Нагревательный элемент — надежное изделие, он ломается редко. Если это случается, отремонтировать его обычно крайне сложно и приходится менять целиком.

Плюсы

• Электрические полы подходят для любых помещений в доме или комнат в квартире, для их установки не нужны согласования.
• Работают независимо от остальной системы отопления.
• Терморегулятор позволяет гибко управлять полами в каждом помещении по отдельности — включать их только тогда, когда нужно.
• Монтаж электрических систем проще монтажа водяных.
• Можно использовать разные напольные покрытия. Есть несколько исключений, которые зависят от конкретного вида теплого пола (подробнее о них расскажем далее).

Минусы

• Расходуют электричество.
• Создают значительную дополнительную нагрузку на электропроводку в доме.
• Требуют заземления. На питающей линии обязательно должно быть установлено УЗО или дифференциальный автомат .

Есть несколько видов электрических теплых полов , которые различаются типом используемых тепловыделяющих элементов — на основе греющего кабеля, инфракрасных пленок или тепловыделяющих стержней.

Георгий Ерахтин

С точки зрения потребителя, все варианты электрического пола можно разделить на две группы — с монтажом в стяжку и укладываемые непосредственно под финишное покрытие.

Полы в стяжке в эксплуатации одинаковые: они защищены от повреждений, их можно использовать во влажных помещениях , на них можно положить любое напольное покрытие. Инфракрасные пленки, наоборот, нельзя монтировать в стяжку, зато они очень легко укладываются поверх нее и не отнимают у помещения высоту.

Кабельный теплый пол

Кабельные полы бывают одножильными и двухжильными. Они различаются особенностями укладки.

Одножильный кабель подключают к электропитанию обоими концами. У него фиксированная длина — укорачивать одножильный кабель нельзя. Для укладки в конкретное помещение нужно подбирать кабель по длине.

Монтаж кабельного теплого пола. Источник: shutterstock.com

Двухжильный кабель также подбирают к размерам помещения по длине, но он подключается к питающей сети одним концом. Благодаря этому двухжильный кабель немного проще в монтаже, чем одножильный.

Кабель можно укладывать в помещениях любого размера и формы. Он подходит даже для монтажа на ступенях лестниц, где ни одна другая электрическая система не годится. При монтаже кабель фиксируют к основанию с помощью монтажной ленты или укладывают в штрабы.

С точки зрения эксплуатации различий между двухжильным и одножильным кабелем нет. Их можно монтировать в одних и тех же помещениях под одни и те же напольные покрытия.

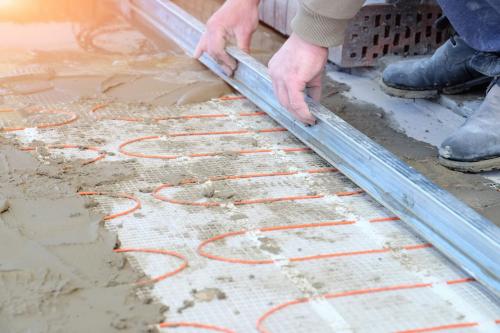

В процессе монтажа кабели заливают в бетонную стяжку. Диаметр даже самого толстого греющего кабеля в несколько раз меньше диаметра труб водяного пола, поэтому и стяжка над ним должна быть тоньше. Ее минимальная толщина — 12 мм. При этом нет никаких ограничений по весу устанавливаемой мебели и выбору финишной отделки: подходят все виды покрытий, которые можно использовать с теплыми полами.

Какие материалы используются для теплых полов

Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту.

Делится на две полярные категории: водяной и электрический (полное название — электрический пол прямого нагрева). Электрический в свою очередь подразделяется на кабельный, пленочный, стержневой. Нагревательный кабель может продаваться как сам по себе, так и быть зафиксированным на стеклосетке — нагревательном мате. В монтаже и эксплуатации каждого есть свои нюансы.

Нагревательный кабели и маты

Кабельный пол — пионер этого рынка. В его основе токопроводящая нагревательная жила с высоким сопротивлением. Когда по ней проходит электричество, кабель нагревается. А чтобы защитить жилу и пользователей, провод покрыт изолирующими и экранирующим слоями (алюмолавсановая лента+медные проволоки), а снаружи все спрятано за внешнюю оболочку.

В современных кабелях — две жилы. Одножильные кабели нужно подключать к питанию с обоих концов, а двухжильные — только с одного. Значит и укладка будет проще, но и цена на них выше.

Кабель резать нельзя. Укоротив провод, вы уменьшите сопротивление, а значит подскочит мощность и система может не выдержать и сгореть. До покупки комплекта нужно внимательно выбирать комплект: длина в соотнесении с мощностью уже посчитана производителем — в документации указывается  рекомендуемая площадь укладки.

Такой теплый пол укладывается на бетонное основание, застеленное теплоизоляцией. На него — монтажная лента. И уже на нее фиксируется кабель специальной крепежной системой. Сверху все заливается стяжкой в 3 — 5 см.

Нагревательный мат — готовая система. Кабель закреплен на сетчатом основании. Укладывается в стяжку, поверх бетонного основания с термоизоляцией. Маты достаточно тонкие, поэтому их можно укладывать не в стяжку, а в плиточный клей. Но тогда термоизоляция не нужна, иначе клей не сцепится с основанием.

Время нагрева электрических полов — среднее. Если речь про холодное помещение, а вы поставили на термостате около 25 градусов, на разогрев может уйти до 8 — 12 часов в зависимости от толщины покрытия. Впрочем, если говорить про рядовой режим эксплуатации в квартире, то тепло вы почувствуете уже через 25 — 50 минут.

Будет разогреваться быстрее, если укладывать не в стяжку, а в наливной пол. Эта же особенность монтажа допускает использование электрического пола с любыми напольными покрытиями. Ведь напрямую греющий кабель взаимодействует только с затвердевшим раствором, в который его уложили.

Срок службы в среднем 30 — 50 лет: каждый производитель указывает свой показатель.

Успешно стартовавшая новинка на отечественном рынке — электрические теплые полы торговой марки «Русское тепло». Их производит группа компаний «Специальные системы и технологии» — крупнейший российский производитель нагревательных кабелей и систем обогрева.

В каталоге бренда — греющие кабели и нагревательные маты, оба продукта сочетаются со всеми видами напольных покрытий. К тому же с инженерной точки зрения системы спроектированы так, что могут укладываться не только на пол, но и на стены под плитку. Последнее решение — идеальный механизм для регулирования влажности в ванных, уборных, постирочных.

При производстве систем «Русское тепло» используются  качественные и экологичные материалы, на продукцию дается 50 лет гарантии.

Нагревательные маты  «Русское тепло» — двухжильные, значит для подключения к электричеству нужен всего один внешний провод. Жилы многопроволочные, такой конструкцией достигается наивысшая надежность при поворотах и изгибах. Кабель защищен экраном из алюмолавсановой ленты, при правильном монтаже это обеспечивает абсолютную электробезопасность. А внешняя оболочка из термоэластопласта устойчива к повреждениям во время механических нагрузок и монтажа.

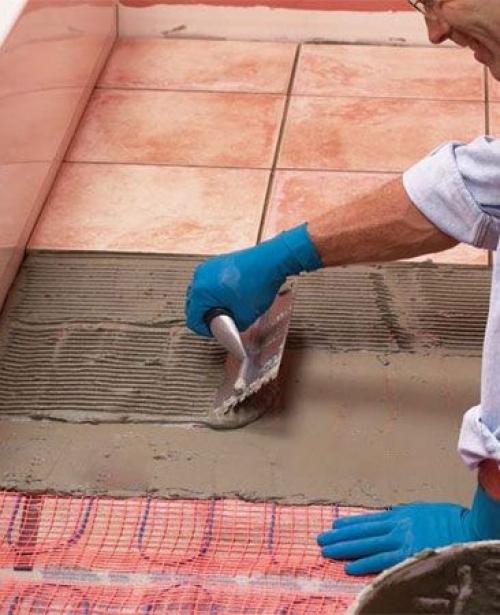

Маты — готовое решение, которое можно уложить в стяжку или под плиточный клей. Их мощность 160 Вт/м2 — хватит как для комфортного обогрева, так и в качестве дополнительного источника тепла. Кабель прокладывается  в стяжку на 3-5 см. Его мощность при монтаже регулируется с помощью шага укладки. Иными словами, чем плотнее укладка, тем теплее.

На каждой коробке и в каталоге производителя есть подробное соотношение площади помещения, на которую рассчитана мощность мата. Например, на 14 «квадратов» подойдет мат мощностью 2240 Вт.

Выбор редакции

«Русское тепло»

Теплые полы

Нагревательные маты для укладки в любом помещении под любое напольное покрытие и даже на стены. Гарантия — 50 лет.

Как выбрать систему теплых полов для частного дома

Такой пол еще называют деревянной системой теплого пола. На деревянный пол набивают рейки из доски толщиной 25 мм . Расстояние между ними должно быть примерно 20 мм, чтобы можно было уложить в эти промежутки термораспределительные пластины. В середине каждой пластины выдавлена канавка — в эти канавки плотно укладывают трубы водяного теплого пола. Когда пластины уложили на пол, их канавки с трубами оказываются в промежутках между рейками.

Сухой пол с рейками

Поверх труб расстилают полиэтиленовую пленку . На нее кладут гипсоволокнистые листы (ГВЛ). В один слой — если в качестве напольного покрытия планируют использовать паркетную доску , ламинат или линолеум . В два слоя — если собираются покрыть пол плиткой из керамогранита . Полиэтилен в этом «пироге» нужен, чтобы термораспределительные пластины при изменении температуры не терлись о гипсоволокнистые листы и не скрипели. Суммарная толщина такого пола — от 35 мм.

Владимир Кейль

Если вы только строите дом, не забывайте под лагами пола уложить ветровлагозащиту , а поверх лаг и утеплителя между ними — пароизоляционную пленку . Если же монтируете теплый пол по готовым перекрытиям, проверьте, как сделано утепление, потому что без качественной гидро- и пароизоляции сочетание теплого пола и холодного основания дома дадут очень много конденсата. Конденсат осядет в утеплителе, он будет испорчен, и энергопотери станут слишком большими: вы будете греть улицу больше, чем пол. Плюс влага может повредить деревянные несущие конструкции дома.

По периметру теплого пола — между ним и стеной — приклеивают демпферную ленту из вспененного полиэтилена. Материалы теплого пола от нагрева несколько расширяются, и демпферная лента компенсирует это расширение.

Как выполнить монтаж теплых полов в частном доме

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

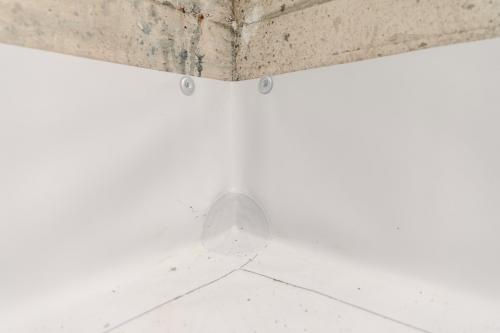

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

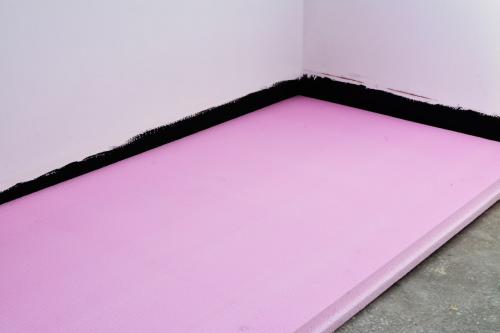

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

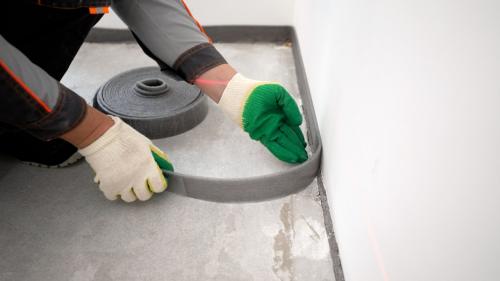

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

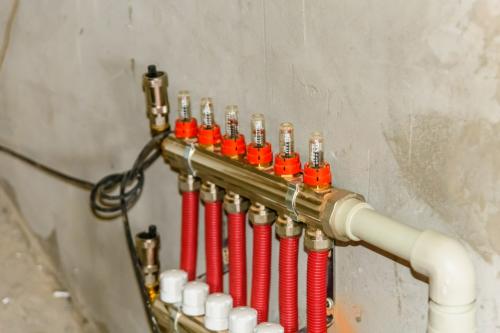

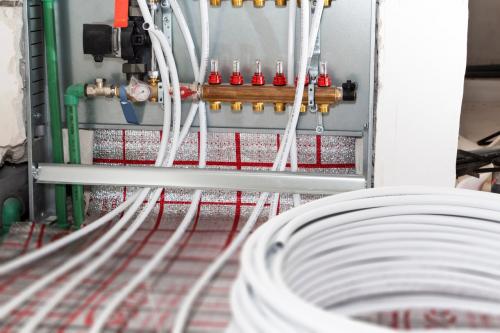

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

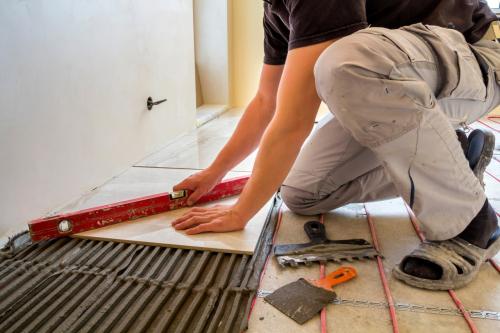

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Как эксплуатировать теплые полы в частном доме

Перегрев греющей пленки в системе теплого пола может быть вызван различными факторами и ошибка в монтаже. Давайте рассмотрим основные причины, которые могут привести к перегреву пленочного теплого пола:

1. Локальный перегрев. может произойти, если на поверхности пола оставлен объемный предмет, такой как матрас или подушка. Эти предметы могут привести к нарушению теплообмена, и в месте контакта с ними температура повышается, что может повредить напольное покрытие и привести к перегреву пленки.
2. Укладка пленки внахлест. При некорректной укладке две полосы пленочного теплого пола могут накладываться друг на друга и перекрывать токопроводящие шины. Это приводит к увеличению электрического сопротивления и, как следствие, к перегреву.
3. Подрезание полимерной изоляции. Подрезание полимерной изоляции вплотную к токопроводящей шине может привести к короткому замыканию и перегреву. Это особенно важно, так как такие дефекты могут произойти в процессе монтажа.
4. Нарушение изоляции контактов. Если изоляция контактов между токопроводящими шинами и проводами нарушена, это также может вызвать короткое замыкание и перегрев.
5. Крепление к основанию с нарушением целостности греющих элементов. Если пленку крепят к основанию с нарушением целостности греющих элементов, это может привести к неконтролируемому распределению тепла и перегреву.
6. Плохой контакт зажима. При монтаже системы теплого пола может возникнуть плохой контакт между зажимом и токоведущей шиной. Это может привести к оплавлению соединения и выходу его из строя.

Какие проблемы могут возникнуть при эксплуатации теплых полов

Теплый пол, как эффективный источник обогрева давно зарекомендовал себя с самой лучшей стороны. Когда в вашем доме есть личный источник водоснабжения, благодаря которму и автономное отопление реализовалось, то хорошо бы знать, как использовать этот вариант отопления по максимуму. В нашей статье мы расскажем несколько эффективных способов произведения подобных улучшений. Некоторые из них можно воплотить в реальность до окончания работ по укладке пола (таких способов большинство), а некоторые – в любой момент даже после произведения монтажа обогрева.

• Основной задачей любых способов отопления является минимизация тепловых потерь в помещении. Поэтому необходимо внимательно подойти к вопросу о полноценном утепленим стен в помещении и замена старых окон на более новые, закрывающиеся максимально плотно. В таком случае не будет осуществляться утечка тепла через небольшие щели в окнах, а также – через стены. Такой способ популярен благодаря тому, что при сравнительно небольших финансовых затратах мы получаем возможность наслаждаться значительным увеличением комфортабельности помещения.

• Вторым способом является прокладка теплоизоляции внутри самого помещения, что даст возможность всему теплу оставаться в комнате. Однако данный способ имеет несколько меньшую популярность в связи со своей трудоемкостью и хоть и небольшим, но все же уменьшением площади помещения.

•Важно выбирать такое покрытие пола, материал которого будет иметь максимальную теплопроводность. В таких случаях прекрасно подойдет керамическая плитка, например. Конечно, с водяным теплым полом можно использовать любые материалы и подогрев все же будет происходить, но если говорить об улучшении эффективности, то здесь следует обратиться именно к покрытию подобному плиточному.

• Очень эффективно также уменьшение толщины вспомогательных слоев материалов – бетонной стяжки и т.д. путем использование современных материалов, имеющих более хорошие свойства. Ну и, конечно же, использование вспомогательных способов укрепления стяжки, позволяющих уменьшить ее толщину, будет как нельзя кстати! Так, если укрепить цементно-песочную стяжку арматурной сеткой, то ее толщину можно уменьшить достаточно сильно, чтобы это ощутимо сказалось на подогреве.

• Ну и последний наиболее эффективный способ – это правильный выбор способа укладки трубопровода. Как ни странно, а такая мелочь очень сильно влияет на общий результат! В этом вопросе лучше посоветоваться со специалистом, который подскажет, что будет лучше в конкретном помещении.
