Водяной теплый пол без стяжки в деревянном доме имеет в основе пенополистирольные панели высокой плотности, покрытые фольгой. Пенополистирол – теплоизоляционный материал, который совершенно безопасен для человека. Он экологически чистый, но при этом в нем не размножается грибок и плесень. Материал обладает высокой теплоизоляцией и сохраняет свои свойства и при высоких (до 85 градусов), и при экстремально низких температурах. Так что даже если вы не эксплуатируете дом в зимний период, то установленный там теплый пол сохранит свою функциональность.

Панели кладутся прямо на деревянную основу. Сверху они покрыты слоем фольги из алюминия, которая равномерно распределяет тепло так же, как это делает бетонная стяжка.

Описанный вариант монтажа пола имеет ряд заметных преимуществ:

• основание для водяного теплого пола, который устанавливается без бетонной стяжки, получается достаточно плотное, но при этом легкое, так как пенополистирол имеет малый вес;
• благодаря пенополистиролу обеспечена надежная теплоизоляция основания пола;
• благодаря алюминиевой фольге, происходит эффективное распределение тепла по горизонтали;
• под трубами не образуется конденсат, которые разрушительно действует на деревянные полы;
• теплый пол подходит под любое покрытие, а с помощью фольгированных панелей смонтировать его можно достаточно просто и быстро;
• начинать пользоваться системой можно практически через сутки после того, как вы провели монтаж, в то время как бетонная стяжка застывает на протяжении примерно четырех недель.

На практике сделать такой пол можно в любом доме - фольгированные панели легкие, поэтому их кладут и на деревянный пол, в том числе не новый, и на бетонную основу. В панелях устроены особые углубления, в которые кладут трубы для теплого пола. Если вы выбираете универсальную панель, то при ее использовании можно монтировать трубы любым способом укладки (например, укладывать змейкой, одинарной и двойной, улиткой и т.д.). В пазы также можно смонтировать тубы разного диаметра, от 16 до 18 мм. Если в панели сочетаются одновременно прямые и поворотные каналы, то это позволяет сократить объем остатков и оптимизировать расходы.

Поверх панелей с установленными в них трубами можно положить чистовое покрытие по индивидуальному вкусу. Таким образом, систему обогрева пола можно поставить и под ламинат, и под плитку, и под паркет, в том числе толщиной до 2,5 см.

Фольгированная панель для основания теплого пола без стяжки предлагается размером 600х400х30мм.

Связанные вопросы и ответы:

Что такое водяной теплый пол

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

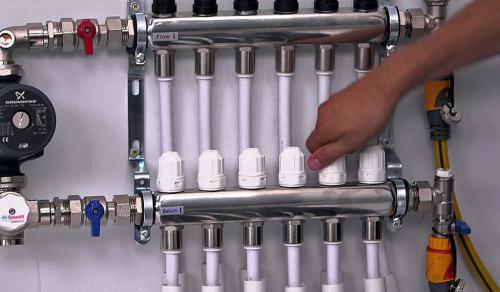

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Какие преимущества имеет водяной теплый пол без стяжки

Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Как устанавливается водяной теплый пол без стяжки в деревянном доме

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

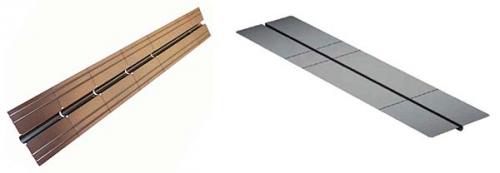

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

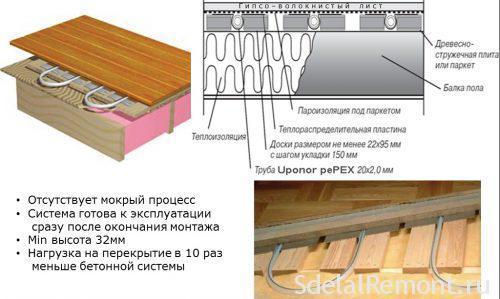

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

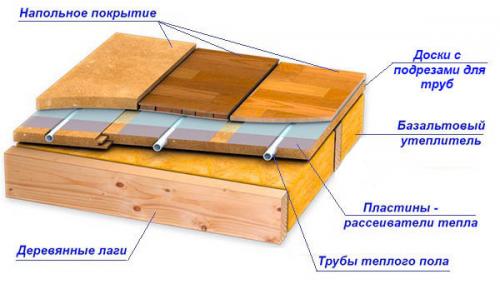

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Какие материалы используются для создания водяного теплого пола без стяжки

Монтаж водяного теплого пола без стяжки может быть начат, если подготовлена основа для него. В ее качестве может быть:

1. Дерево. Специальные модули, в которых имеются специальные трубные каналы. Размер каналов должен полностью совпадать с выбранным шагом укладки трубопровода теплого водяного пола. Чаще всего модули для теплого пола без стяжки изготавливаются из ОСП или ДСП.
2. Полистирол. Представлены в виде плит стандартным размером 1.5*0.5 метра. На них имеются специальные крепления, предназначенные для качественной фиксации труб с выбранным шагом. Сами плиты между собой крепятся при помощи замкового соединения.

Внимание стоит уделить и трубам , которые будут использованы в указанных выше конструкциях. Кроме особо популярных полиэтиленовых или металлопрофильных, могут быть приобретены медные трубы или трубы из нержавеющей стали, обладающие большей стоимостью. Проще и удобнее работать с трубами из сшитого полиэтилена, обладающими отличными эксплуатационными характеристиками. Среди их достоинств выделяют способность противостоять агрессивным средам. Применяя данный материал, срок службы теплого пола может доходить до нескольких десятков лет. Главное, чтобы здесь полностью соблюдалась технология монтажа, а также условия эксплуатации.

Чаще всего приобретаются трубы в бухтах. При этом стоит обратить внимание, что петли лучше не растягивать, так как может произойти залом трубы на отдельном участке. Лучше всего планомерно разматывать ее в процессе укладки на основание.
