4-скатная крыша из металлочерепицы. Главные преимущества конструкции: ради чего стоит стараться?

4-скатная крыша из металлочерепицы. Главные преимущества конструкции: ради чего стоит стараться?

Четырехскатная крыша по своей форме бывает двух видов: шатровой и вальмовой. Если все четыре плоскости кровли сходятся в одной точке конька, такая кровля – шатровая. Если нет – речь идет о вальмовой, у которой тоже есть свои подвиды. Это: классическая вальмовая кровля, двускатная полувальмовая, называемая датской и четырехскатная полувальмовая кровля или голландская.

Обычная вальмовая кровля состоит из четырех плоскостей, две из которых – треугольной формы, а две – трапециевидной. Это как бы улучшенная форма двухскатной кровли, но здесь нет фронтонов. В определенной мере это обуславливает ее экономичность. Вот как она выглядит:

Сама по себе вальмовая кровля обладает многими преимуществами перед двускатной или односкатной, но ее стропильная система непростая. Все составляющие элементы такой крыши должны быть продуманы до мелочей.

В ней, для достижения необходимой жесткости каркаса, стропила соединяются в одну общую связку, в чем и состоит, собственно, основная сложность:

Зато благодаря отсутствию щипцов и фронтонов у вальмовой кровли – минимальное сопротивление потоку воздуха, а потому она особенно целесообразна для местностей с сильными ветрами и периодическими бурями. Действительно, ветру сорвать такую крышу непросто, и на участках карнизных свесов эта крыша практически не подтверждена разрушению.

За счет наличия нескольких угловых ребер, которые соединяются в коньке, обеспечивая дополнительную жесткость, вальмовая крыша обычно не подвергается деформации со временем.

У такой конструкции можно спокойно делать красивые широкие свесы, отводя дождевую воду от стен подальше. Еще один интересный момент: дом с вальмовой крышей кажется по высоте немного меньше, чем если бы он имел двускатную кровлю.

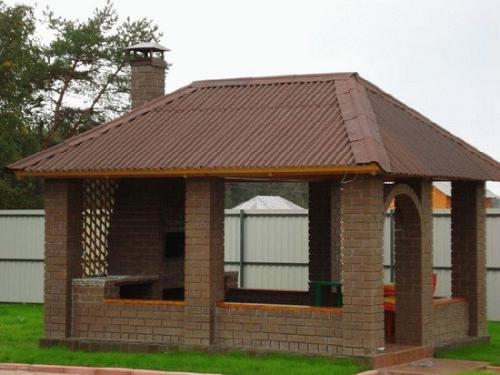

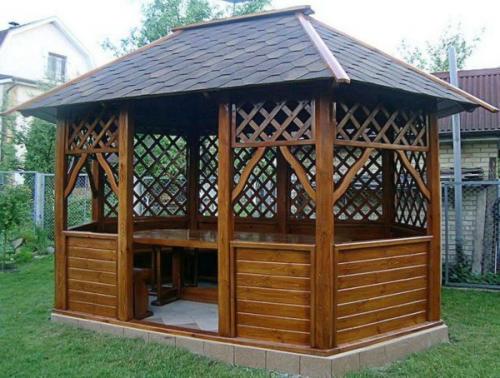

4 скатная крыша для беседки. Четырехскатная крыша беседки — виды и нюансы сборки, о которых вы не знали

Четырехскатная крыша практичная и привлекательная, однако имеет сложную стропильную систему. Поэтому хочу рассказать вам о существующих ее видах и устройстве стропильных систем. Эта информация наверняка поможет вам сделать красивую и прочную кровлю для беседки или любого другого строения.

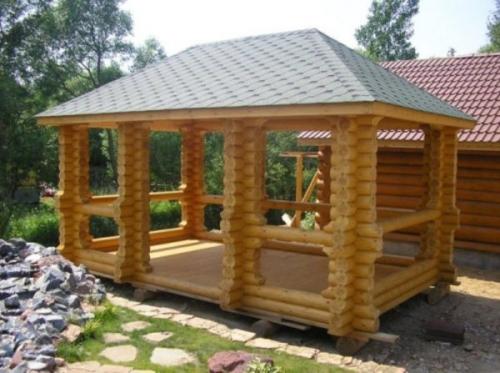

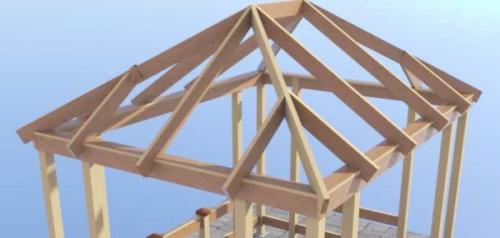

Четырехскатная крыша позволит украсить вашу беседку

Что представляет собой четырехскатная крыша

Общие сведения

Название рассматриваемой крыши говорит само за себя — она имеет четыре ската. Благодаря этому, как я уже сказал, она смотрится привлекательней более простых односкатных и двускатных конструкций. Но, помимо привлекательного внешнего вида у нее имеются и другие достоинства:

• Низкая ветровая нагрузка . Так как четырехскатная кровля более обтекаемая чем двускатная, она подвергается меньшей нагрузке;

Благодаря отсутствию фронтонов четырехскатные крыши не подвергаются сильным ветровым нагрузкам

• Прочность . Стропильная система позволяет выдерживать большие механические нагрузки.

Конечно, четырехскатные крыши нельзя назвать абсолютно идеальными, так они имеют некоторые недостатки:

• Сложность конструкции . Собрать каркас гораздо сложней, чем при строительстве двускатной и, тем более односкатной кровли;

Стропильная система имеет сложную конструкцию

• Минимум чердачного пространства . Поэтому чердак такой крыши не получится использовать как жилое помещение. Но, для беседки этот минус неактуален.

Несмотря на эти недостатки, четырехскатные крыши являются одними из самых распространенных.

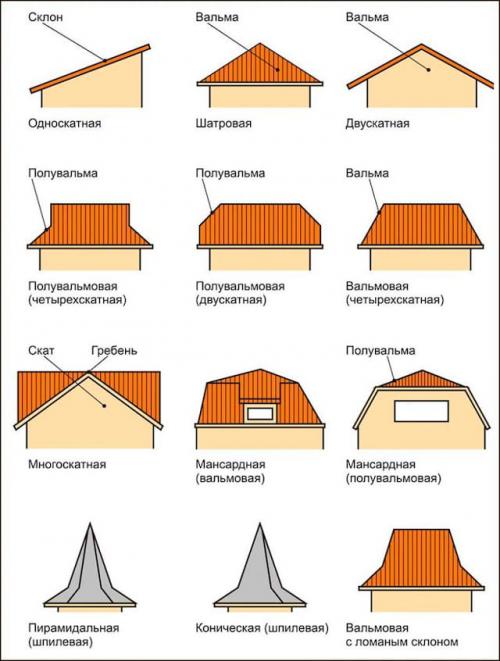

Виды

Существует несколько разновидностей четырехскатных крыш:

Иллюстрации	Описание
	Вальмовая . Особенностью является то, что она не имеет фронтонов. На торцах вместо них расположены треугольные (вальмовые) скаты. Таким образом крыша состоит из пары трапециевидных и пары треугольных скатов.

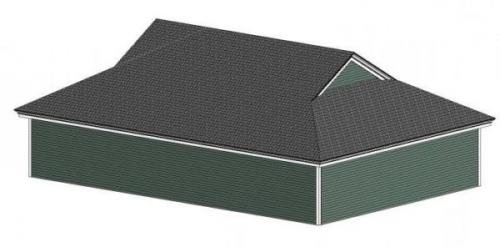

	Полувальмовая. От обычной вальмовой отличается тем, что имеет небольшие фронтоны, расположенных у конька. При этом под фронтоном располагается вальмовый трапециевидный скат. Надо сказать, что крыши беседок редко делают полувальмовыми.
	Шатровая. Абсолютно симметричная конструкция, образованная одними вальмами, т.е. все четыре ската треугольные. Визуально конструкция напоминает шатер, отсюда и такое название.

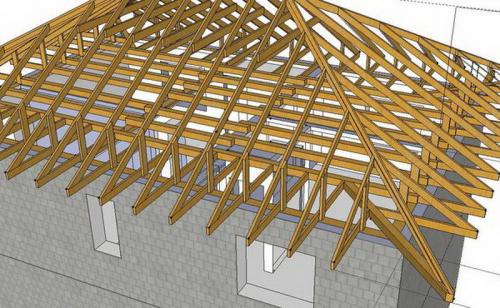

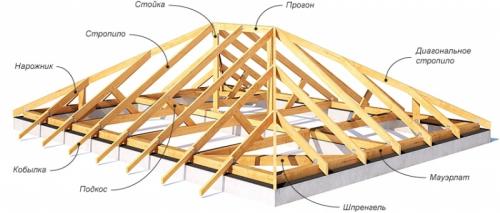

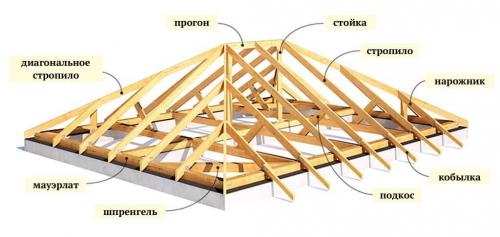

Схема устройства стропильной системы

Устройство стропильной системы

Вальмовая крыша

Наиболее сложную конструкцию имеет вальмовая стропильная система. Она состоит из следующих элементов:

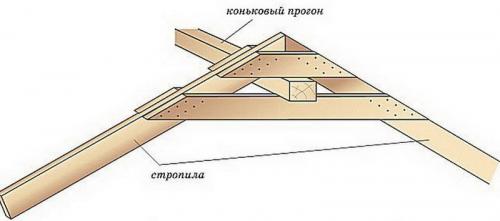

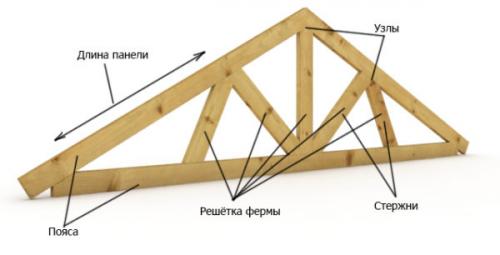

• Стропильных ферм . Элемент каркаса в виде равнобедренного треугольника, образованный двумя ответными стропильными ногами. Стропильные фермы четырехскатной крыши имеют такую же конструкцию, как и фермы двускатных крыш. Они являются основным элементом каркаса трапециевидных (боковых) скатов.

Как правило, стропильные фермы укрепляют затяжками. Это горизонтальные перемычки, которые крепятся между двумя стропилами. Затяжки снижают распорную нагрузку на стены.

Источник: https://stroyvsepodryad.info/novosti/kak-sdelat-4h-skatnuyu-kryshu-glavnye-preimushchestva-konstrukcii-radi-chego-stoit-staratsya

4 скатная крыша расчет. Расчет вальмовой крыши: онлайн калькулятор с чертежами стропил

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев ниже.

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

2. Угол наклона вальмовых стропил — Угол наклона крыши со стороны вальмового ската.

3. Площадь поверхности крыши — Общая площадь кровли с учетом свесов.

4. Примерный вес кровельного материала — Нагрузка на стропильную систему крыши от кровельного материала.

5. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

6. Длина боковых стропил — Длина стропильной ноги с боковой стороны строения и с учетом свеса.

7. Длина вальмовых стропил — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

8. Длина диагональных (накосных) стропил — Длина так называемых ребер в количестве 4 штук.

9. Рекомендуемое сечение стропил — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

10. Количество боковых и вальмовых стропил — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

11. Объем бруса для стропил — Объем материала для стропильной системы в кубометрах.

12. Примерный вес стропил — Общая нагрузка от стропильной системы.

13. Количество рядов обрешетки — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Устройство вальмовой крыши

Вальмовая конструкция – это сложная четырехскатная кровля, имеющая форму трапеции. С торцевой части кровли расположены скаты (вальмы), внешне их форма напоминает треугольник. В общей сложности крыша располагает 4 скатами – 2 боковых и 2 торцевых, и 4 ребрами (еще их называют диагональными стропилами).

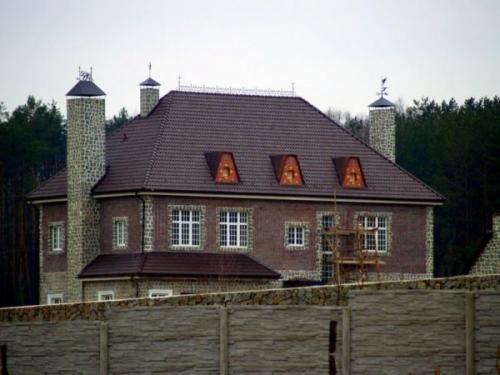

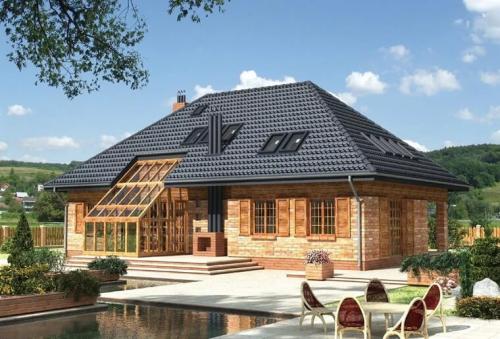

Фото: Дом с вальмовой крышей

Стропильная конструкция кровли имеет в своей основе сложный каркас. Центральные стропила из-за особенности своего устройства создают лишнюю нагрузку. Кроме того стропила обязаны выдержать снеговые и ветровые нагрузки (в районах с частыми снегопадами это вдвойне актуально).

При монтаже конструкция трудоемкая, но внешне выглядит более выигрышно, чем обычная двускатная кровля. Для отделки такого вида кровель можно использовать любой кровельный материал. При выборе покрытия важно учитывать особенности климатической зоны, в которой будет производиться строительство.

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из  :

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила . Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила . Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.

Четырехскатная крыша своими руками. Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

• гвозди и саморезы для кровельных работ;
• анкерные болты;
• стальные уголки;
• другие детали, отвечающие за надёжность и прочность возводимой конструкции.

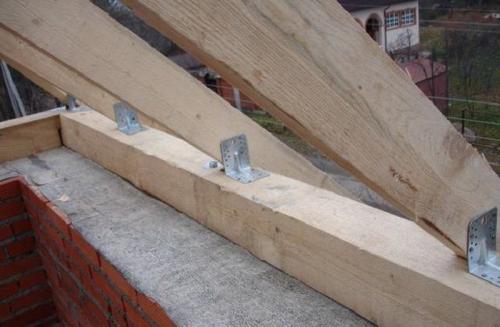

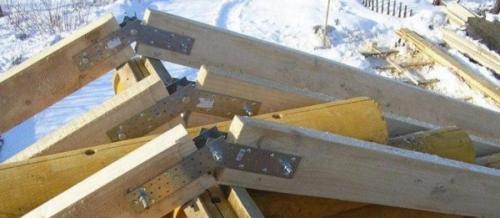

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания .

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой . Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

• молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
• шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
• рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
• карандаш, рулетка, линейка для нанесения разметки;

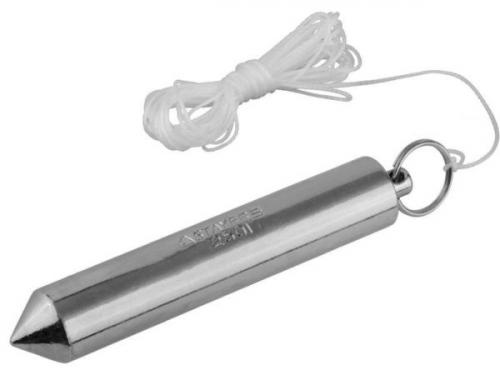

• уровень и отвес;



Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

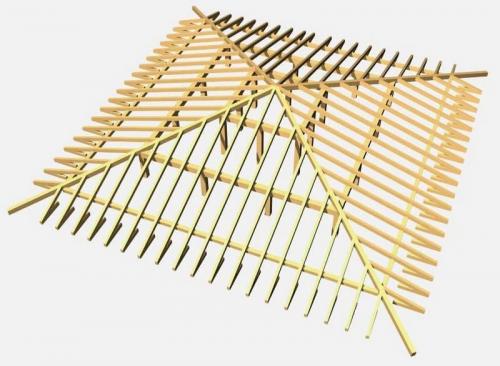

4 скатная крыша чертеж. Элементы

Каркас конструкции состоит из :

• Опорного бруса-мауэрлата толщиной от 100 мм и выше, надежно привязываемого к несущим стенам дома (по периметру, при необходимости – поверх верхнего разгрузочного пояса) с целью их защиты от распорных нагрузок.
• Верхнего продольного прогона – конькового бруса, соединяющего верхние края рядовых стропильных ног крыши и концы длинных диагональных стропил.
• Диагональных балок – накосных стропил, формирующих плоскости всех четырех скатов и угол их наклона, и воспринимающих основные весовые нагрузки пирога. К данным элементам выдвигаются такие же жесткие требования, как и к мауэрлату. Накосные стропила имеют большое сечение или выполняются сдвоенными.
• Промежуточных стропил – рядовых стропил, укладываемых как в каркасах с длинными трапециевидными скатами, так и формирующих плоскость вальм. Именно эти элементы образуют основную площадь карнизного свеса, удерживают утепляющую прослойку (при необходимости и наличии) и обрешетку. При их расчете и монтаже помимо выбора правильного сечения важно обеспечить правильный и равномерный шаг.
• Лежня или промежуточного мауэрлата . В теории четырехскатная крыша может крепится к опорному брусу по периметру дома как висячим, так и наслоным способом. На деле в жилых домах второй вариант считается более надежным, что объясняет целесообразность заложения лежня поверх несущих внутренних перегородок.

  При отсутствии возможности укладки лежня непосредственно под коньковым брусом (оптимальное исполнение) данный элемент упирается на противоположные стороны мауэрлата.

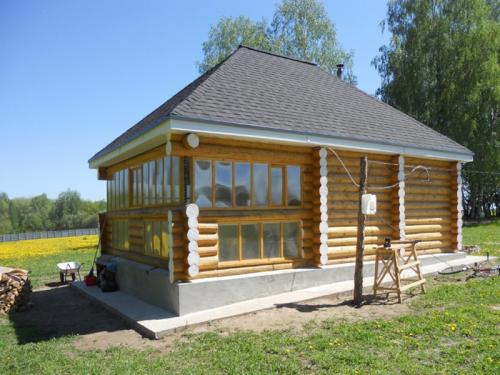

Шатровая крыша чертеж. Шатровая крыша: чертежи и правила монтажа

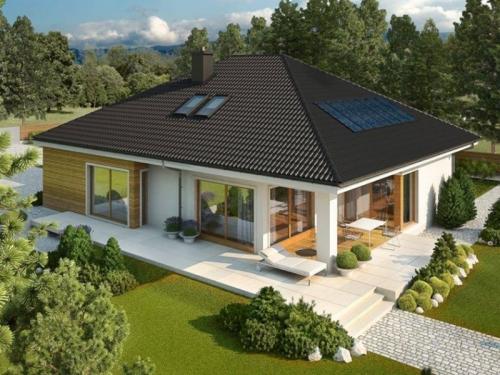

Шатровая крыша – технология, встречающаяся в одноэтажных и многоэтажных домах. Для нее характерен треугольный спуск и соединение всех углов в одну верхнюю точку.

Количество треугольных сторон допускается любое. Единственный фактор, объединяющий все формы и размеры шатра – общая вершина. Наиболее удобная форма – четыре стороны с единой точкой соприкосновения в центре, но это не обязательно. Она может смещаться в любую сторону, если того требует конструкция дома.

По особенностям конструкции, крыши частных домов делятся на:

1. Висячая. При этой технологии, крыша крепится на стропильные балки. Они монтируются на стены, что и обеспечивает фиксацию. Важным элементом выступают специальные стяжки, которые сдерживают стропилы от радиальных смещений.
2. Насклонный. Распространенная технология, но ее возможно воплотить только в крупных домах с наличием несущей стены посреди дома. Именно на нее и будет приходит основная нагрузка от кровли.

Шатер – популярная технология, так как позволяет полностью избавиться от протечек и попадания осадков в помещение.

Из каких элементов состоит шатровая кровля

Существует стандартная технология производства с использованием определенного набора материала:

Стропильные балки. Доски, располагаемые в углах конструкции. Изготавливаются из натурального дерева. Как правило, берут твердые породы, несклонные к промерзанию и самостоятельному разрушению. Такие сорта дерева, как сосна или ель не подходят. Из-за мягкости, их может повести. Желательно пропитывать дерево с помощью специальных составов против паразитов и грибков. При повреждении стропильной доски вероятно разрушение всей конструкции.

Нарожники. Иначе называются стропильной ногой. Представляет собой придаток, предназначенный для поддержания участка ската между накосным стропилом и свесом. Используется в четырехскатной системе датских или вальмовых типов. Его задача в равномерном распределении нагрузки. Вместо направленного давления на конкретный участок стены, он позволяет его дополнительно сместить.

Коньковый узел. Элемент, образующий пик крыши. Является соединением двух стропильных ног.

Центральная стропила. Выступает центровым элементом, который обеспечивает соединение конькового узла. Как правило, используется плотная балка большого диаметра, способная выдержать обоюдное давление.

Подкос. Опорная часть стропильной ноги.

Мауэрлат. Представляет собой опору, которая соединяет крышу со стеной. Для легких крыш используется обычный брус из твердых пород дерева. Равномерная нагрузка позволяет создать высокое качество соединение. Если при изготовлении крыши используются толстые балки из тяжелых пород дерева, возможно установить металлический швеллер. Это позволит в значительной мере увеличить прочность соединения. С легкими крышами использование металлического профиля противопоказано, так как он только увеличить давление на фундамент.

Это стандартный набор инструментария, используемый в четырехсторонних системах. Шатровая крыша для беседки и дома может отличаться по набору.

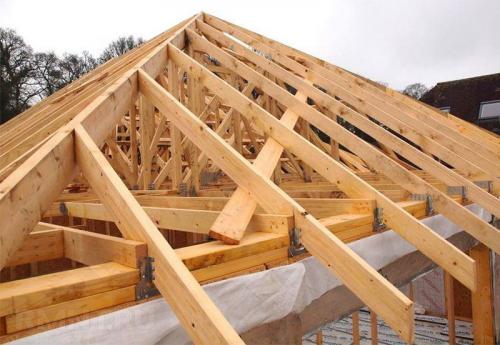

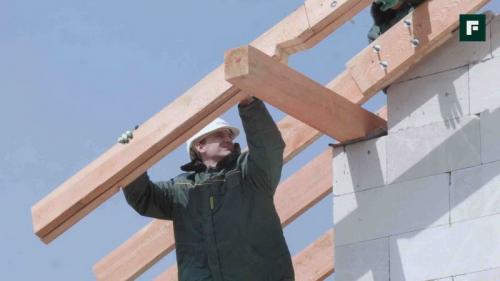

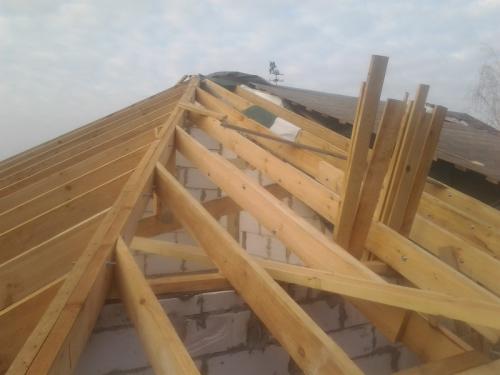

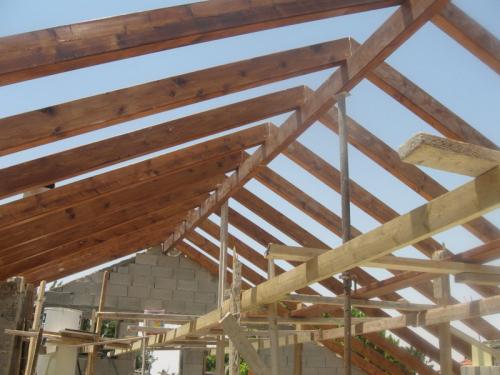

Устройство стропильной системы и монтаж

Стропильная система – конструкция, состоящая из древесных балок. Они соединяются по принципу компенсации давления. Благодаря специфическому строению, шатер может выдерживать высокие нагрузки и не рушиться при постоянном давлении и осадках.

Шатровая крыша своими руками устанавливается по следующему плану:

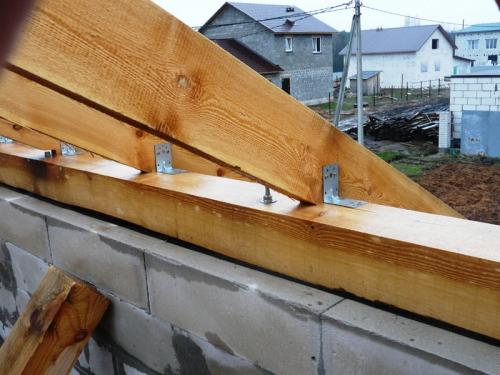

1. Мауэрлат. Его устанавливают с самого начала. На кирпичные стены устанавливают толстые деревянные бруски. Для защиты от влаги, устанавливается гидроизоляция (подойдет обычный руберойд, смольные составы). Если дом из дерева – нужно установить обычную обвязку. Иногда требуется битумная мастика для гидроизоляции.
2. Угловые стропилы. С углов устанавливаются стропильные балки и крепятся на коньке. Они устанавливаются с помощью стяжки. Для прочной посадки, углы доски нужно спилить. В кирпиче их нужно закрепить с помощью арматурных скоб. На дереве установка производится с помощью заклепок.
3. В центре монтируются подпорка.
4. Диагональные рейки. На скатах крепятся рейки по диагонали, откосы и подкосы. Они необходимы для сопротивления ветру и сильным осадкам.
5. Установка нарожников.

При монтаже важно соблюдать все пропорции, характерные для конкретного дома. Ниже представлена пошаговая

Особенности наслонных стропил

Насклонные системы состоят из двух стропильных ног. Они опираются на мауэрлатный слой. Сверху они крепятся к коньку, который держится на вертикальной балке, смонтированной на внутренней стене.

Низкая четырехскатная крыша. Важнейший параметр при строительстве вальмовой крыши — высота: от чего зависит, как рассчитать?

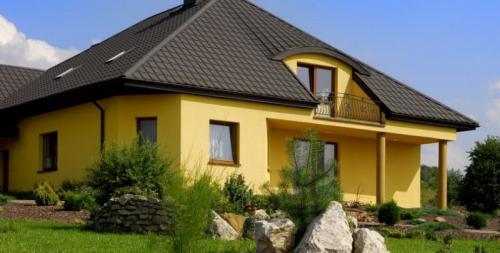

Вальмовые крыши пользуются большой популярностью у застройщиков частных домостроений.

Архитектурная конструкция выгодно отличается от других видов кровель.

Высота кровли влияет на способность кровли эффективно избавляться от дождевых и снежных осадков. Величина параметра важна при устройстве мансардного этажа.

существенно влияет на стоимость возведения вальмовой крыши. Чем оно больше, тем длинней накосные и рядовые стропильные ноги и нарожники.

Одновременно с удлинением стропил увеличивается площадь кровли , которой потребуется большее количество материала покрытия.

Чтобы сбалансировать затраты на строительство с получением нужного объёма чердачного пространства, необходимо произвести точный расчёт.

Это позволит найти оптимальный вертикальный размер вальмовой крыши.

От чего зависит?

Основные факторы, влияющие на расстояние до конька:

• Вид.
• Атмосферные явления и высота.
• Наличие чердака или мансарды.
• Тип кровли.

Вид стропильной системы

Вальмовые стропильные каркасы подразделяются на три основных вида:

• Стропильные каркасы шатрового типа представляют собой 4 ската в виде одинаковых равнобедренных треугольников (), сходящихся вершинами в верхней точке. Опущенный перпендикуляр из неё до верхнего перекрытия строения будет являться высотой шатровой конструкции.

  Такие конструкции кровли часто используются для садовых беседок и других квадратных в плане построек.

  Как правило, вертикаль вальмовой кровли равна длине балки мауэрлата одной из вальм. Это видно из геометрических построений накосных стропил и мауэрлата, где угол наклона скатов равен 450.

• Классическая стропильная система с 2 вальмами представляет собой две пары противоположных скатов. Одна – это две торцевые вальмы в виде равнобедренных треугольников и вторая пара состоит из двух равнобедренных трапеций. Все вальмы своей верхней частью смыкаются на коньковом прогоне.

  Если при пролёте 6 метров угол наклона стропил жёстко привязан к нормативной снеговой нагрузке, а соответственно от этого зависит вертикальный размер крыши, то при пролёте 12 метров и более возможны другие варианты.

  В таких случаях в строение каркаса вводятся дополнительные усиливающие элементы в виде стоек, раскосов и шпренгелей.

  Вспомогательные усиливающие элементы увеличивает несущую способность кровли. А это в свою очередь позволяет делать крышу несколько меньше расчётного параметра по.

• Полувальмовые конструкции . Высота конькового прогона рассчитывается так же как и в предыдущем случае. Единственным отличием является то, что из-за укороченных вальм на диагональные стропила приходится меньшая нагрузка, что позволяет возводить кровлю менее высокой.

  Вертикаль вальмовой крыши влияет на стоимость её возведения. Чем меньше вертикаль, тем меньше требуется материалов, а соответственно и финансовых затрат.

Четырехскатная крыша плюсы и минусы. Эстетические предпочтения

Вид классических двускатных крыш тепло отзывается в сердце каждого россиянина. Неизвестно, существует генетическая память или нет, но некий культурный код отрицать невозможно – именно такие крыши украшали дома наших прадедов и именно поэтому они кажутся нам такими красивыми. Более подробно мы писали о них в этой статье .

Четырехскатные крыши, их еще называют вальмовыми, воспринимаются как «европейские», более стильные и современные. О них можно в деталях прочитать в нашем блоге.

Виды крыш для частного дома

Двухскатные крыши любят, когда их украшают. Сами по себе они довольно просты, поэтому «переборщить» с различными кровельными аксессуарами практически невозможно. Вальмовые крыши более нарядны, на них избыток кровельных «украшений» будет выглядеть нелепо.

По этому признаку двухскатную кровлю можно порекомендовать либо любителю фольклорных архитектурных стилей и ценителю богатого убранства, либо, наоборот, аскету – экстремалу. Вальмовую же скорее оценит стильный минималист, умеющий наслаждаться жизнью, но не впадающий в зависимость от вещей.

Интересно, что одни и те же кровельные материалы на крышах разного типа выглядят по-разному. Вальмовая крыша создает ощущение симметрии и гармонии, кровельное покрытие на ней выигрышно смотрится с любой из сторон. На двухскатной же кровле «изюминкой» является контраст между материалами стен и крыши.

Однако у каждого типа крыш существует множество вариаций, так сложная многощипцовая крыша, будучи формально двухскатной, станет выглядеть намного изысканнее обычной вальмовой. Хотя последняя тоже довольно изменчива и может превращаться, например, в полувальмовую – голландскую или датскую. Это деление основано на том, где будут расположены вальмы – выше фронтона или ниже.
