Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки — крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

1. соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
2. проволоку складывают пополам и укладывают под местом соединения;
3. с помощью крючка поддевают петлю;
4. свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
5. начинают вращать крючок, закручивая проволоку;
6. осторожно вынимают инструмент.

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Ресурс эксплуатации здания зависит от качественно выполненного основания, усиленного арматурой. Арматурный каркас сохраняет пространственную конфигурацию фундамента, наиболее распространенным вариантом которого является ленточный. Вязка арматуры под ленточный фундамент – серьезная строительная операция, определяющая долговечность постройки, ее стойкость к воздействию внешних факторов.

Естественно, важен правильный выбор бетона для заливки фундамента. Однако не меньшую роль играет качество установки арматуры в каркасе. Правильная вязка арматуры для ленточного фундамента обеспечивает надежную фиксацию стальных прутков между собой и постоянство интервала при заливке бетона.

Для обеспечения прочности арматурного каркаса важно разобраться, как правильно вязать арматуру для фундамента. Метод доступен для начинающих строителей, освоивших ручную технику фиксации стальных прутков. Остановимся на этой операции детально, рассмотрим, чем вязать арматуру, и как ее правильно вяжут.

Армирование подошвы ленточного фундамента. Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

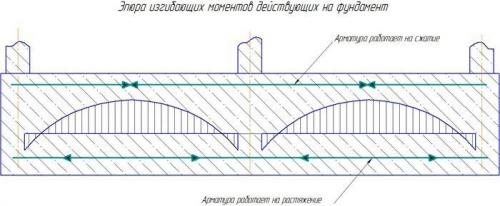

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

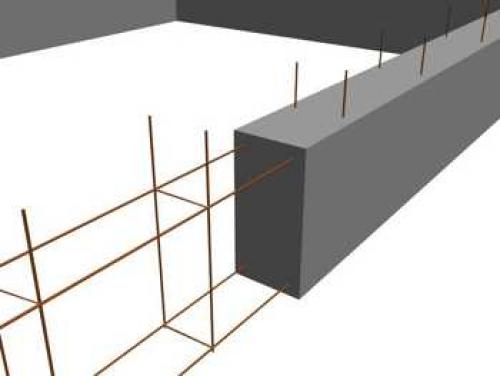

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

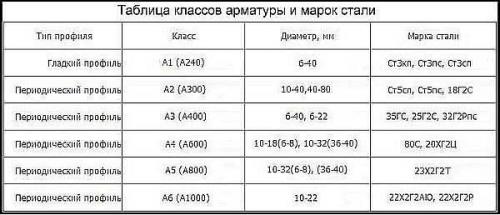

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Источник: https://gorizont-pro.ru/stati/kak-pravilno-armirovat-lentochnyy-fundament-svoimi-rukami-ustanovka-armatury-v-lentochnyy

Как вязать арматуру под бетон. Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

• от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
• изгибается пополам, заводится под нахлест прутков по диагонали;
• жало крючка продевается в петлю;
• проволочный хомут натягивается;
• свободный край укладывается на ложе крючка;
• вращением жала инструмента создается скрутка в 3-4 оборота;
• после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Перевязка арматуры фундамента. Какая арматура нужна для конструкции

Армирование ленточного фундамента предполагает наличие трех трупп стержней:

• рабочие, которые укладываются вдоль ленты;
• поперечные горизонтальные;
• поперечные вертикальные.

Поперечная арматура под ленточный фундамент также называется хомутами. Ее основное предназначение — соединение рабочих прутов в единое целое. Армирование ленточного фундамента выполняется в строгом соответствии с нормативными документами. Какая арматура нужна для фундамента? Чтобы дать точный ответ выполняют сложные расчеты.

Чтобы не нанимать профессионалов, можно обойтись упрощенным вариантом. Технология армирования ленточного фундамента под небольшой дом позволяет назначать сечения конструктивно. Это вызвано тем, что лента воспринимает сравнительно небольшие нагрузки и работает преимущественно на сжатие.

Чтобы сделать армирующий каркас, используют конструктивные, то есть минимально допустимые, размеры сечений:

• Для рабочего армирования — 0,1 % от площади сечения фундамента под дом. При этом если сторона ленты составляет 3 метра или менее, минимально допустимое значение принимается равным 10 мм. Если сторона здания имеет длину более 3 м, то диаметр рабочего армирования не может быть меньше 12 мм. использовать пруты сечением больше 40 мм не разрешается.
• Горизонтальные хомуты не могут быть по диаметру меньше одной четверти рабочих. Из конструктивных соображений назначают размер 6 мм.
• Диаметр вертикальной арматуры зависит от высоты ленты для фундамента дома. Для малозаглубленных, размеры которых составляют 80 см и менее подойдут пруты от 6 мм.

Правила армирования ленточного фундамента заглубленного типа предусматривают использование стержней от 8 мм и более.

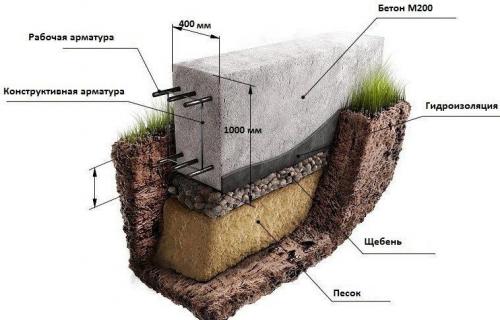

Схема типовых сечений стержней арматуры

Если строится здание из кирпича, стоит укладывать арматуру с небольшим запасом. Такой вариант даст уверенность в надежности конструкции.

Нормы при вязке арматуры. 1 . ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1 . Настоящее Руководство распространяется на конструирование бетонных и железобетонных элементов без предварительного напряжения, выполняемых из тяжелого бетона для зданий и сооружений, эксплуатируемых при систематическом воздействии температур не выше 50 и не ниже минус 70 °С.

Примечание . Руководство не распространяется на конструирование элементов гидротехнических сооружений, мостов, транспортных тоннелей, труб под насыпями, покрытий автомобильных дорог и аэродромов, а также армоцементных конструкций и конструкций из специальных бетонов.

1.2 . Руководство ориентировано в основном на проектировщиков, занимающихся конструированием бетонных и железобетонных элементов зданий и сооружений для промышленного строительства. Однако материал Руководства может быть использован и при конструировании элементов конструкций другого назначения.

1.3 . При пользовании настоящим Руководством необходимо соблюдать требования государственных стандартов на арматуру, на арматурные изделия и закладные детали, а также на сварные соединения.

1.4 . Проектирование бетонных и железобетонных конструкций зданий и сооружений, предназначенных для работы в условиях агрессивной среды и повышенной влажности, должно вестись с учетом дополнительных требований, предъявляемых главой СНиП по защите строительных конструкций от коррозии.

1.5 . Выбор конструктивных решений армирования должен производиться исходя из технико-экономической целесообразности применения арматуры в конкретных условиях строительства с учетом максимального снижения металлоемкости, трудоемкости и стоимости арматурных изделий и, следовательно, строительства в целом, что может быть достигнуто путем применения эффективных видов арматуры и арматурных сталей, снижения веса арматурных изделий, наиболее полного обеспечения технологичности и механизации арматурных работ.

1.6 . Элементы сборных конструкций должны отвечать условиям механизированного изготовления на специализированных предприятиях.

Сборные конструкции целесообразно при конструировании предусматривать максимально крупными, насколько это позволяют грузоподъемность монтажных механизмов, условия изготовлении и транспортирования.

1.7 . Для монолитных конструкций следует предусматривать унифицированные размеры, позволяющие применять инвентарную опалубку, а также укрупненные пространственные арматурные каркасы.

1.8 . Для обеспечения условий качественного изготовления конструкции, требуемой их долговечности и совместной работы арматуры и бетона следует выполнять конструктивные требования, изложенные в настоящем Руководстве.

1.9 . Для железобетонных конструкций, конструируемых в соответствии с требованиями настоящего Руководства, применяются тяжелые бетоны, характеристики которых приведены в главе СНиП II -21-75.

1.10 . Объемная масса тяжелого вибрированного бетона на гравии или щебне из природного камня принимается равной 2400 кгс/м³.

Объемная масса железобетона при содержании арматуры 3 % и менее может приниматься равной 2500 кгс/м³; при содержании арматуры более 3 % объемная масса должна определяться как сумма масс бетона и арматуры на единицу объема железобетонной конструкции.

б) обыкновенную арматурную проволоку диаметром 3 - 5 мм классов Вр- I и В- I (в сварных сетках и каркасах).

Допускается также применять:

в) горячекатаную арматуру классов А- II , А_с- II и A - I в основном для поперечной арматуры линейных элементов, для конструктивной и монтажной арматуры, а также в качестве продольной рабочей арматуры в случаях, когда использование других видов арматуры нецелесообразно или не допускается;

г) обыкновенную арматурную проволоку класса В- I диаметром 3 - 5 мм для вязаных хомутов балок высотой до 400 мм и колонн;

д) горячекатаную арматуру классов A - IV , A - V и термически упрочненную классов A _т - IV и A _т - V , а также упрочненную вытяжкой класса А- III _в только для продольной рабочей арматуры вязаных каркасов и сеток. Арматура этих классов может использоваться в качестве сжатой арматуры, а классов A - III _в , A - IV , A _т - IV и в качестве растянутой арматуры.

Примечание . В дальнейшем в настоящем Руководстве для краткости используются следующие термины: «стержень» - для обозначения арматуры любого диаметра, вида и профиля независимо от того, поставляется ли она в прутках или в мотках (бунтах); «диаметр» ( d ), если не оговорено особо, означает номинальный диаметр стержня.

1.12 . В конструкциях с ненапрягаемой арматурой, находящихся под давлением газов или жидкостей, следует применять:

1.13 . Данные по арматуре приведены в прил. . При выборе вида и марки стали для арматуры, а также для закладных деталей, устанавливаемых по расчету, должны учитываться температурные условия эксплуатации конструкций и характер их нагружения согласно прил. и .
