Выпиливание лобзиком по дереву. Этапы работы

Выпиливание лобзиком по дереву. Этапы работы

Работа по выпиливанию лобзиком по дереву проходит по определенной схеме, соблюдается несколько этапов.

Подготовительный

Начинаем с осмотра фанеры – она должна быть ровной, без сучков и зазубрин. Она должна быть сухой, без отслоек и вздутий.

Затем создают эскиз работы – трафарет крепят скотчем или кнопками к поверхности. В началах и концах линий, на ключевых точках и пересечениях делают проколы. Сложные рисунки и узоры переносят на фанеру через копировку.

При перенесении рисунка следует учитывать направление волокон – пропилы должны проходить перпендикулярно им.

Выпиливание ручным лобзиком

Ручной лобзик держат за рукоятку, прямо, располагая пилку перпендикулярно относительно поверхности. При работе не следует сильно давить инструментом на поверхность – надавливание должно быть минимальным. Движения должны быть плавными, без усилий – инструмент погружается вниз практически под собственной тяжестью. При движении лобзика вверх, происходит выброс опилок, поэтому нельзя подносить поверхность близко к лицу.

Основные понятия, необходимые для начала работы ручным лобзиком.

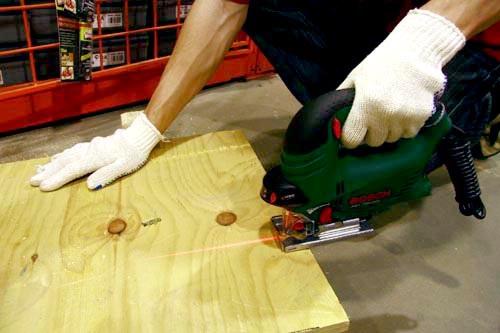

Выпиливание электролобзиком

Работа происходит по определенным правилам:

• пильное полотно крепят к выключенному инструменту;
• перед работой инструмент настраивают – выбирают частоту и амплитуду движения полотна;
• эскизы крепят на уровне глаз. рабочее место должно быть оборудовано так, чтобы при работе не затекали руки и спина;
• выпиливают контур изделия;
• лобзиком двигают плавно, без сильного давления и рывков;
• для сквозных спилов дрелью выполняют отверстия и после этого вставляем туда пилку лобзика;
• для спилов под углом платформу лобзика смещают на нужный угол;
• чтобы вырезать круг отключают маятниковый ход, просверливают отверстие для пилки и работают с помощью циркуля-упора.

Работа с электролобзиком травмоопасна. Для начинающих мастеров подойдут простые работы из фанеры.

Выпиливание ручным лобзиком из фанеры чертежи. Фанерный конструктор

Различные чертежи конструктора из фанеры сейчас набирают все большую популярность. Сборка таких моделей из безопасного материала очень полезное занятие для детей, подростков. Такие поделки станут хорошими экземплярами коллекций, украсят уголок моделистов.

Танк

На фото представлены чертежи танка из фанеры: верх корпуса

Днище танка

Детали башни

Другие элементы танка

Этапы работ по монтажу танковой модели следующие:

1. Фанера шлифуется (сначала среднезернистой, а потом мелкозернистой шкуркой);
2. Чертежи аккуратно переводятся через копирку на зашкуренный мелкозернистым абразивом листовой фанерный материал.
3. В углах контурного перевода сверлятся дрелью сквозные отверстия (сверло 3 мм и более);
4. Закрепите пилку в лобзике и начинайте выпиливать элементы танка;

Выпиливание под силу даже ребенку

Обратите внимание!
Выпиливание деталей надо начинать внутри контуров заготовок танка, и только после уже по самому контору.

1. После выпиливания всех деталей повторно отшлифуйте их наждачной бумагой, снимая заусенцы, оставшиеся от пилки;



   Каждую деталь шлифуем

2. Начинайте сборку деталей.

Совет!
Во время сборки фанерных узлов модели имейте под рукой различные типы надфилей, чтобы в любой момент подогнать элементы друг к другу.

1. После подгонки всех деталей можно начать их склеивание (например, клеем ПВА, «Титан»);

Совет!
Чтобы узлы и элементы танка прочнее и надежнее схватились друг с другом, можно на некоторое время после их склейки, обвязать ниткой или веревкой.

1. Пушку можно сделать, обрезав деревянную ручку кисточки для акварельной краски или из другого подсобного материала;
2. При желании на танк, или на любую другую модель, можно электровыжигателем нанести бортовой номер или другие надписи и узоры;
3. Для большей сохранности и декорирования модели их можно покрыть лаками и красками.

Модель танка из фанеры толщиной (3 – 5 мм), использовалась шлифовка фанерных элементов, соединение их клеем «Титан», грунтовка и покрытие акриловыми лаком и краской. На фото – результат проделанных действий, описанных выше.

Машина – ретро (старый «Мерседес»)

Модель ретро–машины «Мерседес»

Примечание!
Когда будете переносить эти чертежи машины из фанеры своими руками на сами фанерные листы, не забывайте перенести и цифры.

Детали Мерседеса (1)

Детали Мерседеса (2)

При сборке самой модели, внимательно смотрите на цифры.

В данном случае процесс осуществляется по следующему алгоритму, в соответствии с цифровыми обозначениями:

• деталь или узел под номером 1 должна соединяться с другим номером 1;
• а деталь под номером 2 крепиться соответственно со следующим номером 2 и так далее, пока машинка не будет собрана.

Пистолет

Модель пистолета типа «Бульдог» М19

Чертежи пистолета из фанеры модели «Бульдог». При сборке соблюдаем те же правила, что и при сборке машины: одни и те же цифры должны монтироваться друг с другом.

Элементы пистолета(1)

Элементы пистолета(2)

Совет!
Данную модель пистолета лучше покрывать из флакона с распыляющейся краской, для лучшего сходства с оригиналом можно нанести слои черной краски.

Динозавр

Модель такого динозавра сделать не сложно, дело только в терпении при выпиливании лобзиком деталей.

Чертежи динозавров из фанеры, к примеру, представленные ниже, можно при проектировании исполнить в любом, нужном вам масштабе по представленной выкройке в чертежной программе для компьютера.

Подготовка материала, элементов модели и сама сборка не отличается сложностью, но придется запастись некоторым терпением при работе лобзиком и подгонке узлов модели друг к другу.

Детали для сборки динозавра

Салфетница – «Листья винограда»

Очень легкая + простая + нужная в быту деталь

Этот предмет в форме виноградных листьев всегда пригодится в домашнем хозяйстве по своему прямому назначению – для салфеток, так и для хранения, например, листов бумаги выбранного формата:

Чертежи салфетницы из фанеры: прежде чем покрывать лаком, морить или красит фанерную заготовку, нужно выжечь узор

Подставка-основание салфетницы с технологическими прорезями для крепления вертикальных деталей, в форме виноградных листьев

Ваза, подставка под карандаши, ручки, кисти

Вазочка, которую можно использовать для конфет, для пишущих предметов, под хранение другой мелкой хозяйственной мелочи

Чертежи вазы из фанеры, по которым можно легко выпилить поделку нужного вам размера:

Подставка, с отверстиями под крепление боковых стенок вазы

Боковые, сборные стенки вазы с отверстиями для крепления друг с другом

Фанерное панно

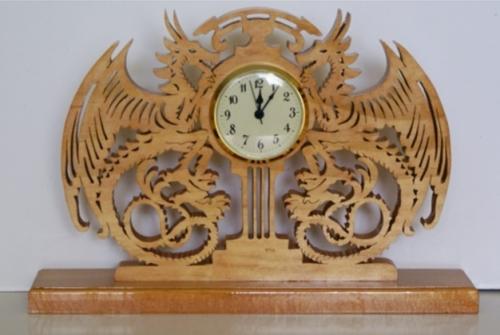

Именно легкость и простота выпиливания лобзиком из фанерных листов различных конфигураций с разными размерами, монтаж из них различных конструкций, позволяет выполнить многообразные декоративные панно для стен нашего жилья. Любое панно, выполненное аккуратно – отличный подарок родным и знакомым людям.

Панно – «полка-бабочка»

Чертежи панно из фанеры, которое еще и выполняет в домашнем хозяйстве роль полочки:

Панно в форме бабочки с отверстием под полочку (полку можно сделать фигурной, прямоугольной, полукруглой).

Выпиливание ручным лобзиком из фанеры чертежи формата а4. Что такое лобзик: общее описание

Лобзик – инструмент, предназначенный для выпиливания из фанеры различных контуров, в том числе криволинейных. Он оснащен лезвием с мелкими зубцами, способными сделать срез фанеры ровным без образования значительных заусениц.

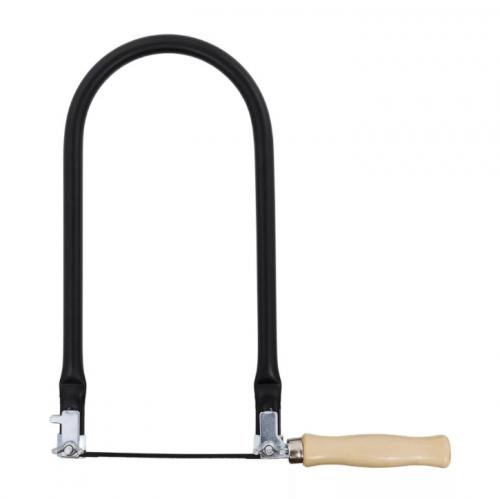

Ручной инструмент

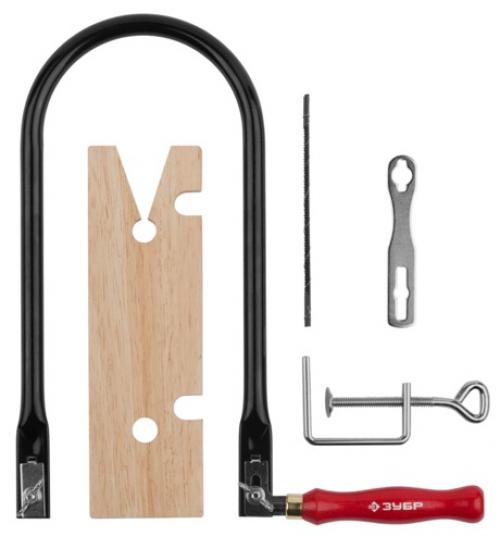

Родоначальник этого типа инструмента – ручной лобзик. Он представляет собой металлическую дугу в форме буквы «U», между концами которой натянуто пилящее лезвие, прикрепленное к зажимам. Они надежно удерживают пилку при работе и позволяют регулировать ее натяжение. С одной стороны рамки находится рукоятка.

Зажимы на инструменте могут вращаться, создавая разные плоскости для пиления, тем самым предоставляют возможность для резьбы по дереву разной сложности.

При выпиливании из фанеры ручным лобзиком надо быть аккуратным: его конструкция довольно хрупкая, при интенсивной работе лезвие часто рвется от усилия и нагрева, потому его приходится заменять. Для этого каждый мастер должен иметь несколько десятков запасных пилок.

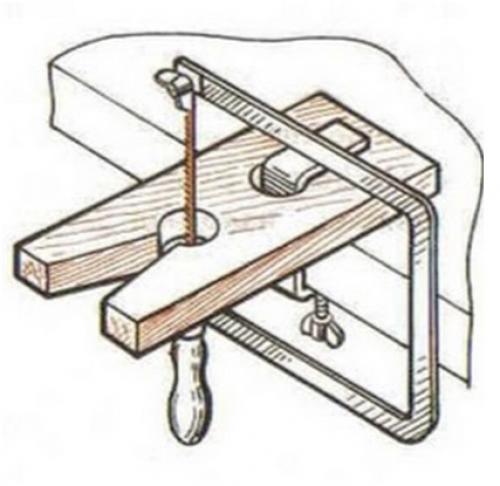

При работе с лобзиком для резьбы внутренних контуров удобно использовать такую вспомогательную дощечку, как на фото: она поможет и стол защитить, и решить проблему удобного расположения заготовки.

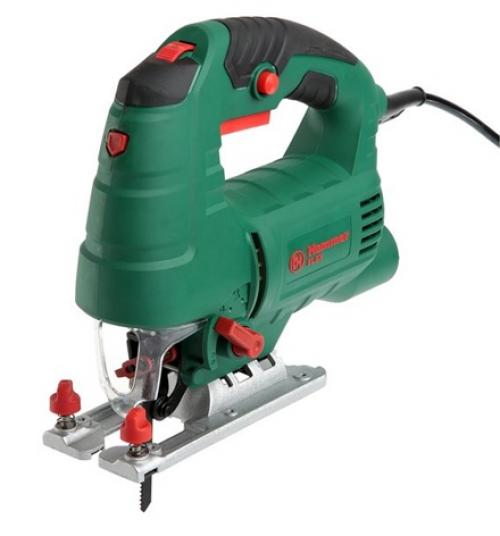

Электролобзик

Инструмент работает от электрической сети. Он представляет собой корпус, в котором размещены рабочие механизмы, на нем же сделана ручка для управления. Пилящий орган расположен в передней нижней части. Лезвие часто защищено лапкой, которая позволяет вырезать контур ровно по линии без отклонений. Продвинутые и профессиональные модели лобзика имеют различные насадки, облегчающие процесс распила и выравнивающие края фанеры.

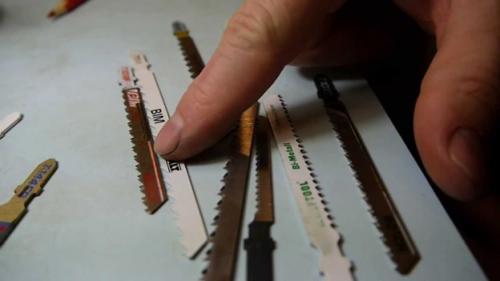

Лезвия могут иметь разные зубья по форме и размеру. Необходимо подбирать соответствующие обрабатываемому материалу пилки, чтобы не происходило повреждений и порчи фанерного листа при эксплуатации механизма.

Классификация электролобзиков по мощности и применению:

• Лобзики для бытового использования обычно оснащены небольшой мощностью 350-500 Вт. Бытовой лобзик для новичков – оптимальный вариант, если вы хотите научиться вырезать узоры, создавать поделки из дерева и фигуры из фанеры, толщина которой не превышает 7 см. Работать с таким инструментом безопасно, если он оснащен защитной лапкой.
• Профессиональный лобзик дополнен различными насадками и функциями, у него увеличенная мощность от 700 Вт, скорость и точность резки. Электролобзик может справиться с деревянным листом толщиной 130-140 мм, листом стали 10 мм и алюминия 20 мм.

В инструкции как пользоваться электролобзиком, или в техническом паспорте должны быть расписаны основные параметры инструмента, которые необходимо учитывать при использовании механизма.

Лобзик ручной. Устройство и характеристики

Следует изначально отметить, что инструмент делится на два больших класса: ручные и электрические лобзики.

Первые больше подходят для тонких и точных работ с мелкими элементами, когда вторые в большинстве случаев задействованы там, где требуется быстро проделать фигурное отверстие или выполнить прямой рез.

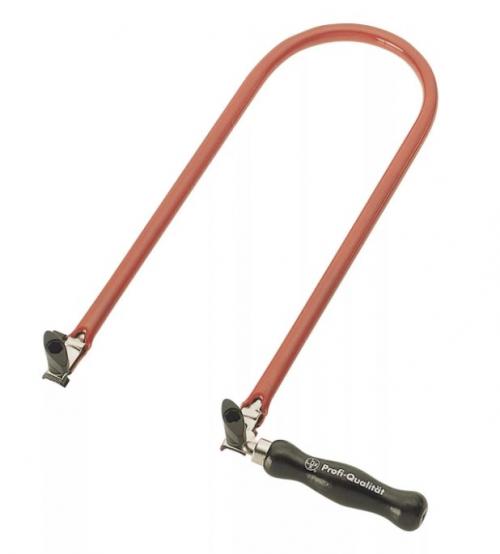

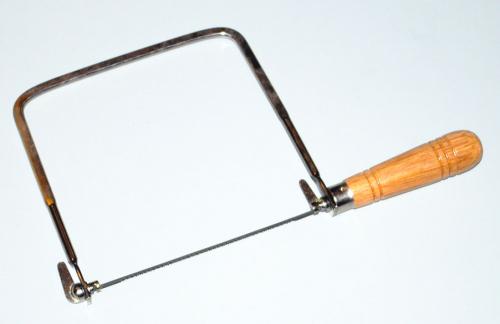

Конструкция ручного лобзика предельно проста, состоит он из следующих элементов:

• Дугообразная металлическая рама небольшого размера.

Преимущественно изготавливается в форме буквы “П” или “С” из стали.

Главная ее особенность заключается в большом просвете между верхней частью и натянутым полотном.

Это позволяет раме не упираться в края обрабатываемой детали, и обходить их.

Если требуется сделать пропил по линии, которая не должна выходить за пределы заготовки, то в ней просверливают отверстие.

Затем полотно снимают с рамы, и пропускают через это отверстие, и снова крепят в рамке.

• Полотно – рабочая, пильная деталь инструмента с мелкими зубцами.

Натягивается между концами рамки (фиксируется ее креплениями).

Имеет один большой минус – малую механическую прочность, что в купе с небольшими размерами рамки делает невозможным пиление на большом расстоянии от краев детали.

Само полотно зачастую просто лопается и обрывается.

• Рукоять – элемент, который устанавливается с одной стороны рамки и предназначен для удобного удержания инструмента одной рукой.

Изготавливается из дерева, металла или пластика.

Стандартный электрический лобзик состоит из:

• Корпуса с удобной ручкой и клавишей запуска, в котором спрятаны все электрические элементы.
• Электродвигателя с редуктором.
• Штока.
• Пилки.
• Направляющей опорной плоскости, закрепленной в нижней части корпуса.
• Различных опциональных дополнений для удобства работы: подсветки, переключателя маятникового хода, дополнительного направляющего механизма, лазерного указателя и др.

Принцип работы электрического лобзика заключается в возвратно-поступательных движениях пилки на высокой скорости.

Она закрепляется в штоке, который перемещается за счет передачи энергии от двигателя посредством редуктора.

Пиление происходит перпендикулярно обрабатываемой поверхности.

Размеры и вес

Самые распространенные ручные лобзики имеют массу 285 г при длине полотна 130 мм и глубине пиления до 300 мм.

Но встречается инструмент со следующими параметрами:

• Масса: 120 – 450 г;
• Глубина пиления: 100 – 400 мм;
• Длина полотна: 22 – 300 мм.

Параметры типовых электрических лобзиков:

• Масса: 2 – 5 кг;
• Длина: 180 – 300 мм;
• Ширина: 60 – 120 мм;
• Высота: 180 – 400 мм;
• Длина пильного полотна: 40 – 250 мм.
