Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
Именно поэтому, я сделал систему домашней вентиляции сам.

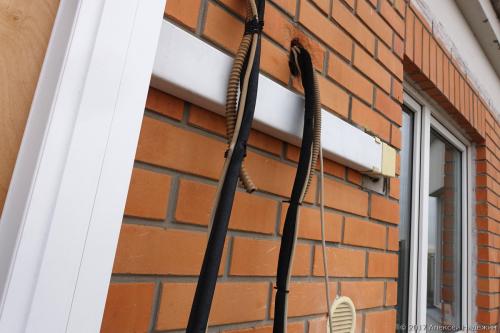

Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

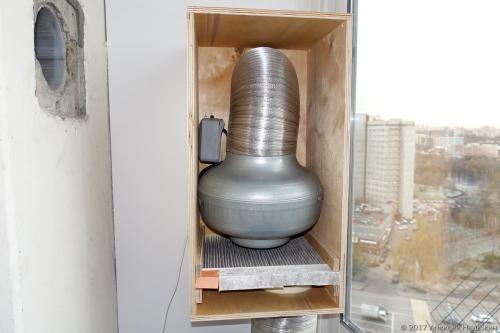

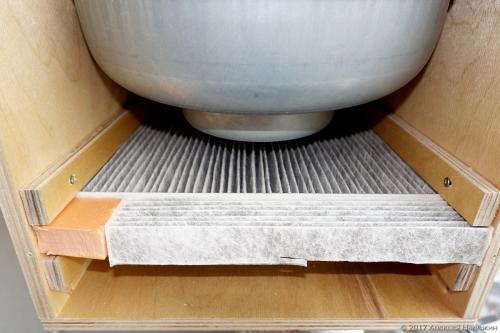

В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

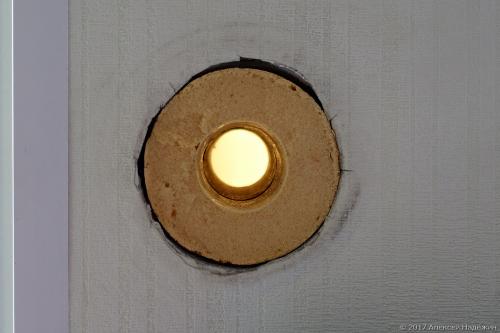

В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

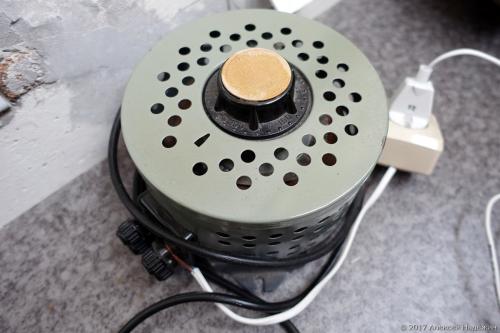

В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

Приточная вентиляция в квартире с фильтрацией. Обзор приточек с функцией очистки воздуха

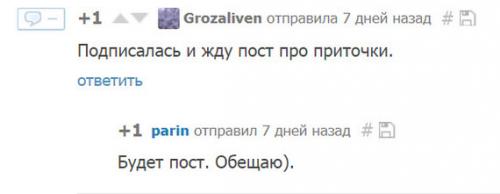

На волне постов про то, как травят ядовитым смогом жителей Челябинска, Омска и других городов мы обсуждали приточки. Я обещал написать пост по личному опыту. Мужик сказал - мужик сделал:

Два месяца я выбирал себе приточку, так что немного в теме рынка. Если кратко, приточная вентиляция - это простейший (по меркам 21-го века) прибор. Он засасывает воздух с улицы, очищает его (механический фильтр, ХЕПА, угольный и прочие), далее охлаждает и/или нагревает. И подаёт в квартиру. Для меня это необходимо, потому что регулярно у нас или смог, или вонь от стройки неподалёку, или вонь от курящих соседей, или выбросы ТЭЦ. Ну а если ты живёшь в условиях постоянного или регулярного ядовитого смога, как в Челябинске, например, то выбора у тебя особо нет).

На рынке существуют два типа приточных систем:

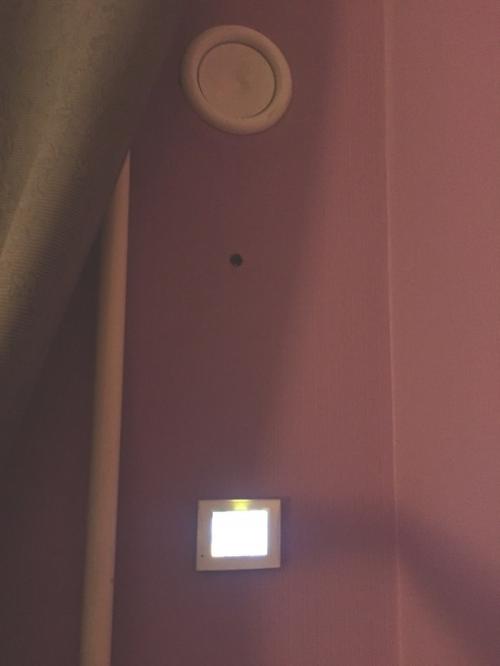

1) Первый вариант - это когда вентиляционный/фильтрующий/охлаждающий/нагревающий блок крепится снаружи, а в комнате сверлится лишь вентиляционное отверстие (через которое поступает очищенный воздух) и пульт управления. Такую систему установила моя подруга. Мега-довольна. Выглядит это так (прошу прощения за качество фото)

В принципе всё прекрасно и удобно (подруга очень довольна), но хорошая приточка такого плана обойдётся вам в 140-180 тысяч рублей (подруга покупала по верхней границе цены).

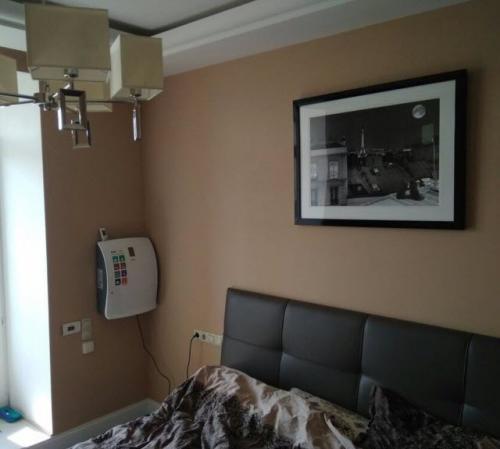

Принципиально другой тип систем приточки - мульти-комплексы, где основной блок (фильтрующий/обеззараживающий/нагревающий воздух) уменьшен до предела, ставится внутрь помещения, а наружу выведена труба, засасывающая воздух. Этот прибор установил мой коллега у себя в спальне. Выглядит это так (снова прошу прощения за качество фото, фоткал в обоих случаях не я):

Прибор засасывает воздух с улицы, пропускает его через пылевой фильтр, хепу, угольный, обеззараживатель (всего их семь) . Нагревает до нужной температуры (даже если за окном зима) и подаёт в помещение. Поток воздуха направлен вниз (важно для тех, кто сквозняков боится). Есть пульт дистанционного управления и прочие приятные мелочи. Ещё он умеет работать по таймеру. Важный для меня плюс - может работать в режиме мощного очистителя воздуха на 200 кубов (актуально летом, когда не хочется закрывать окна). Ещё плюс - он тихий. В том плане, что ночью спишь и его не слышно. Я сам спал в одной комнате с ним - не мешает абсолютно. Работает автоматически - ориентируясь на датчик CO2. Управляется пультом или с мобилы. Самое главное - стоит всего 26-35 тысяч рублей, в зависимости от комплектации.

В общем и целом, какую систему выбрать - решать вам. Я себе буду ставить второй вариант - после НГ уже, пока туго с деньгами. Во-первых, разница в деньгах ощутимая. Во-вторых, переход в режим очистителя воздуха для меня важен, я буду чередовать работу приточки и открытые окна, особенно летом. В-третьих, за эти деньги я получаю полный комплект - бесшумность, автономность (управление через интернет, скорость потока - по показания датчика духоты)

Если что-то упустил - спрашивайте в комментах.

Вентиляция в квартире виды. Какие бывают виды вентиляции

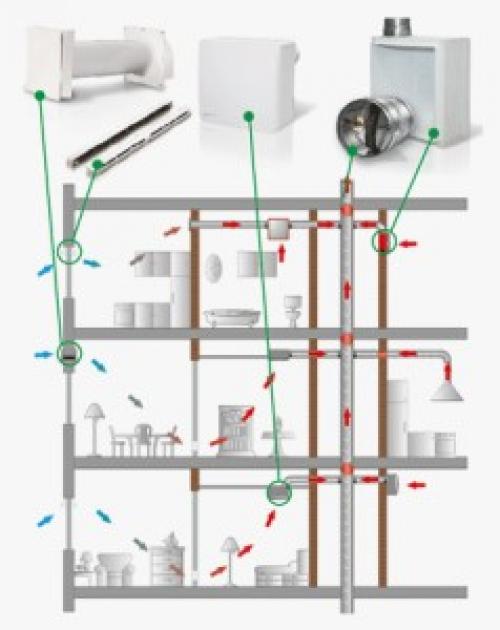

Виды вентиляции бывают разные, в зависимости от устройства системы и предназначения она может быть:

• Естественной;
• Принудительной.

Естественная вентиляция – этот вариант самый примитивный, дешевый, но ненадежный. Эта система вентиляции представляет собой каналы, которые проложены по всей конструкции здания. Вентиляционные решетки выведены в санузлах, ванных комнатах и на кухнях. Действие этой системы основано на перепаде давления возле оголовка вентиляционного канала и вентиляционной решеткой в помещении. Величину перепадов давления нельзя считать постоянной, она подвержена воздействию температуры, давления, силы и скорости ветра. Поэтому данный вид вентиляции не является достаточным для современных помещений.

Принудительная вентиляция в квартирах

Принудительная вентиляция в квартире устанавливается тогда, когда воздухообмен в помещении недостаточный. Чтобы не было душно и жарко, стоит потратиться на обустройство принудительной циркуляции воздуха. Систему называют принудительной из-за использования специальных вентиляторов, для увеличения движения воздушных потоков. Принудительные системы делятся на такие типы:

1. Приточную;
2. Приточно-вытяжную;
3. Вытяжную.

Приточная вентиляция в квартире необходима для того, чтобы в помещение постоянно поступал очищенный, свежий воздух. Для качественного воздухообмена в помещении не стоит полагаться только на естественную систему вентиляции, именно приточные установки позволят сделать атмосферу жилища комфортным. Приточные установки представлены в большом ассортименте в магазинах климатической и бытовой техники. Они достаточно мощные, что позволяет без труда обслуживать как небольшие квартиры, так и элитные крупногабаритные дома. У них такие достоинства:

• Высокий энергосберегающий класс;
• Качественное очищение воздуха от пыли и вредных элементов;
• Устранение неприятных запахов.

При таком способе вентилирования чистый воздух подается во все жилые комнаты, а вытягивается из санузла, кухни и ванной комнаты.

Система приточной вентиляции

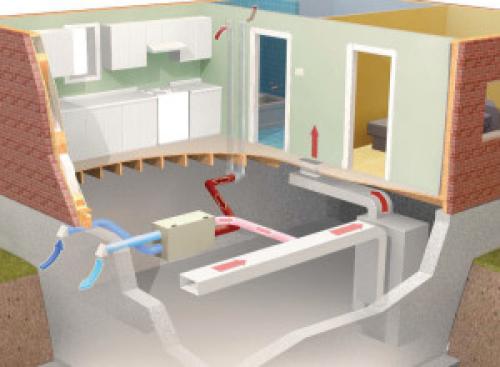

Наиболее оптимальным способом вентилирования является приточно-вытяжная вентиляция в квартире, при таком варианте вентилирования плохой воздух удаляется из комнат, а помещение заполняется чистым и свежим воздухом.

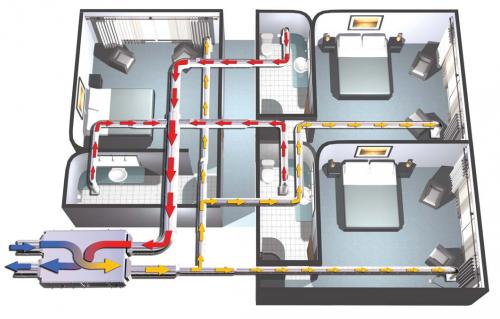

Чтобы каждая из комнат качественно вентилировалась, необходимо провести по всей квартире систему воздуховодов, которые с успехом можно спрятать в нишах стен или подвесном потолке. Саму приточную установку легко разместить в кладовке.

Источник: https://mebel-doma23.ru/stati/sistema-ventilyacii-v-kvartire-kakie-byvayut-vidy-ventilyacii

Монтаж вентиляции в квартире. Общее устройство

Перед тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений. Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.

Преимущества системы вентиляции естественного типа очевидны:

• Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
• Способность работать в автономном режиме.
• Независимость от электричества.
• Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.

Естественная вентиляция имеет и ряд минусов:

• При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
• Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.

Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.

Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия  (шахты туалета и кухонного помещения).

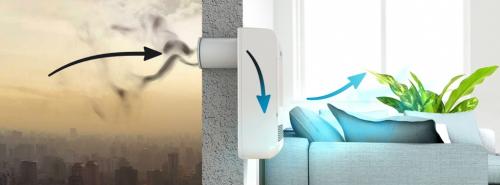

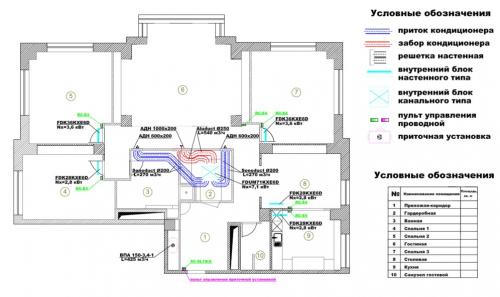

Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.

Вентиляция своими руками. Определение и серьезность проблемы

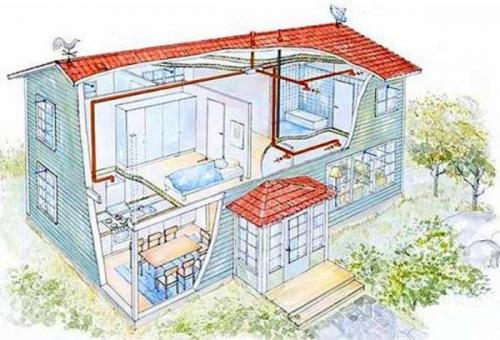

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

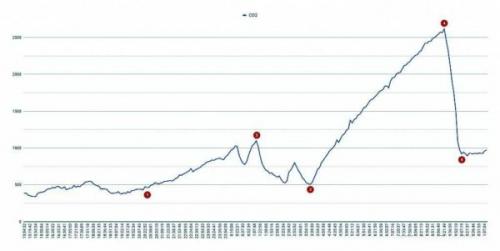

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.
