Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один - над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши , снежную нагрузку не учитывают (прочитайте: " Как сделать ломаную крышу - особенности конструкции "). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: " Расчет балки перекрытия "). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: " Устройство двухскатной крыши: элементы конструкции "). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Ломаная крыша без стоек. Как построить ломаную крышу своими руками – простые инструкции для самостоятельного выполнения

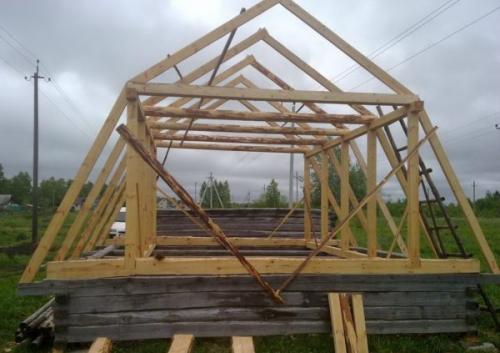

Заготовка стропильной системы, для мансарды, которая будет использоваться в качестве одного основного этажа

Здравствуйте. В этот раз расскажу о том, как делать ломаную крышу на загородном доме. Тема будет интересна тем читателями, которые планируют строительство кровли для сооружения мансарды в чердачном помещении. По итогам ознакомления с предложенным материалом вы будете иметь общее представление о том, как выполняется расчёт кровельной системы, и какова технология монтажа.

Расчет стропильной конструкции

Все большее количество загородных домов строится с применением мансарды в качестве альтернативы второго этажа. Преимущества такого решения очевидны так как вы получаете не только крышу как заградительную систему, но и полноценное жилое помещение, которое при правильном обустройстве будет пригодно для всесезонной эксплуатации.

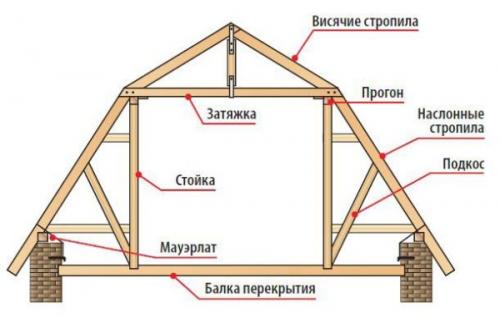

На рисунке схема с названием деталей, чтобы не возникали вопросы при ознакомлении с инструкцией

Важным преимуществом строительства ломаной крыши, в сравнении с капитальным вторым этажом, является доступная цена и сжатые сроки выполнения строительных работ. Но, нужно помнить о том, что эти преимущества будут возможны только в том случае, если кровля будет правильно спроектирована с учетом габаритов издания и нагрузок, которые на неё будут оказываться.

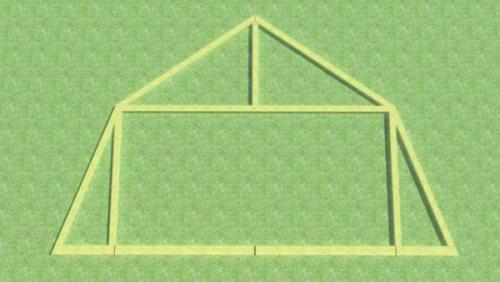

Обычная конфигурация кровли без усиления подкосами

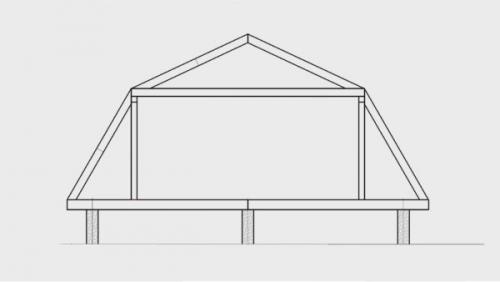

На рисунке вы можете видеть традиционную схему мансардной крыши в разрезе со стороны фронтона. По сути, вся конструкция — это сборная пространственная рама, состоящая из стропил, балок перекрытия, определённого числа вертикальных стоек и горизонтальных распорок — затяжек.

Такая схема популярна из-за простоты сборки и далее я детально расскажу о том, какова инструкция ее реализации.

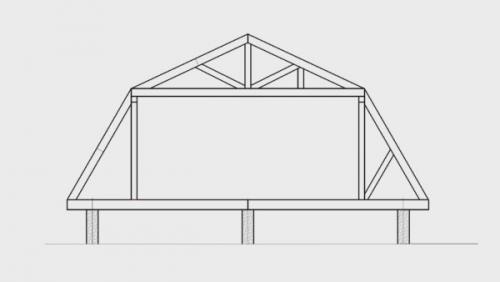

Усиление кровельной системы подкосами в верхней и боковой части фермы

Простая схема кровельной системы может быть усилена дополнительными диагональными распорками – подкосами, как показано на рисунке. Такие меры обязательны, если ширина мансардного помещения по проекту превышает 6 метров.

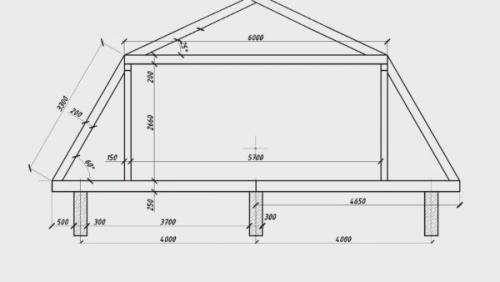

На рисунке ломаная мансардная крыша с обозначением габаритов

На этом рисунке вы можете видеть схему мансардного помещения с уже рассчитанными типоразмерами. Обратите внимание на то что затяжки и балки перекрытия изготовлены из стандартного бруса с максимальным размером 6 метров. Поэтому сделать ломаную крышу можно без использования подкосов.

Ширина помещения при длине затяжки в 6 метров составит 5,7 метра. Этого более чем достаточно для помещений, предназначенных для временного проживания (спальня, рабочий кабинет, детская комната и т.п.).

Высота в помещениях для временного проживания по стандарту должна быть не менее 2,1 метра. На схеме это расстояние равно 2,66 метрам, чего было бы достаточно для полноценной жилой гостиной или аналогичных помещений.

На предложенной схеме стропильные ноги имеют одинаковую длину по 3,3 метра до и после излома. Одинаковая длина выбрана неслучайно так как впоследствии будет проще заказывать кровельный материал. Кроме того, такие крыши смотрятся гармоничнее, чем варианты, где нога в верхней и нижней части излома имеет разную длину.

Угол наклона скатов относительно потолочной балки мансарды делаем не менее 30°.

С основными закономерностями расчета стропильной системы мы ознакомились, теперь узнаем, как сделать ломаную крышу своими руками.

Технология строительства

Деревянный дом из профилированного бруса (проект ПД-010)

Рассмотрим технологию устройства ломанной крыши на примере строительства дома из профилированного бруса по проекту ПД-010.

Изготовление стропильных ферм

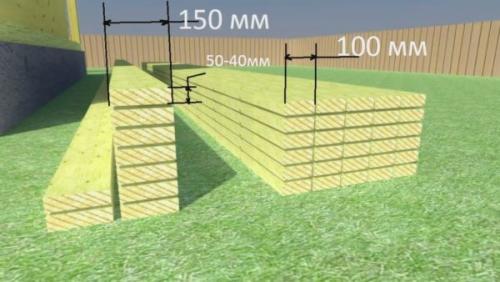

Основным материалом для изготовления стропильной системы является:

• Брусок 100×50 мм для сборки каркасной части
• Брусок 150×50 мм для сборки основания стропильной системы.

Перечисленные материалы имеют стандартную длину 6 метров.

.

.

Источник: https://mebel-doma23.ru/stati/krysha-doma-lomanaya-lomanaya-krysha-ustroystvo-varianty-instrukciya-po-montazhu

Вальмовая крыша. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

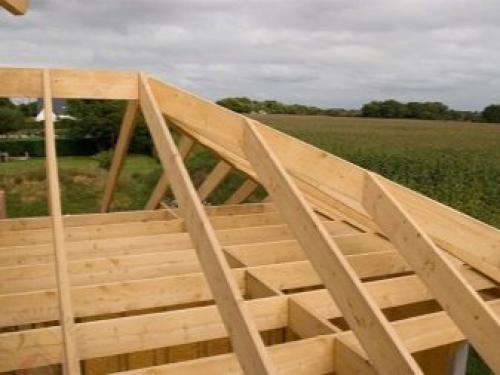

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

• выбора оптимального материала для обустройства кровельной конструкции;
• определения интенсивности осадков, характерных для места постройки;
• установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

• Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
• Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.

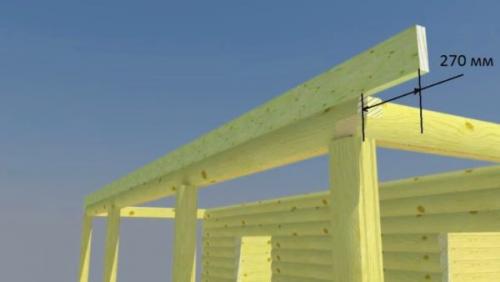

• Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.

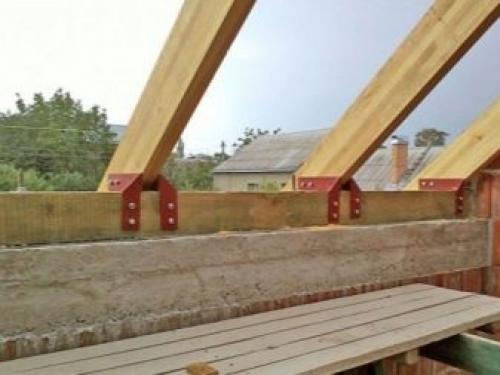

• Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
• Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
• Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

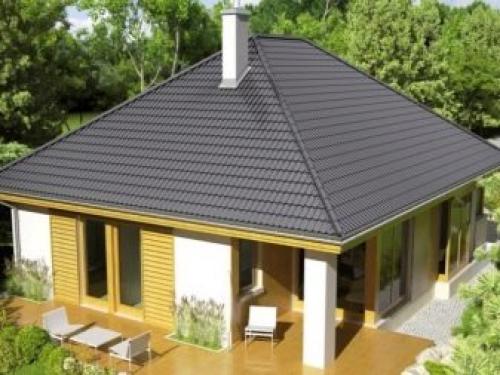

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

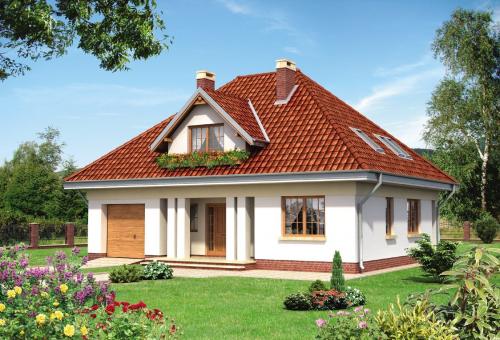

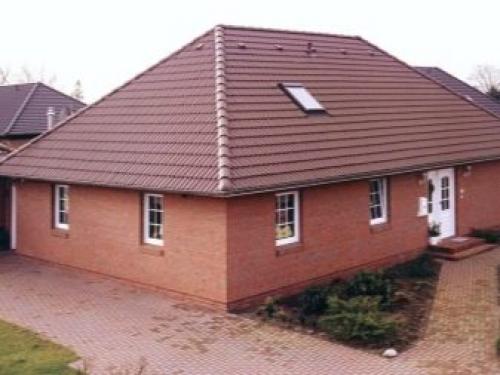

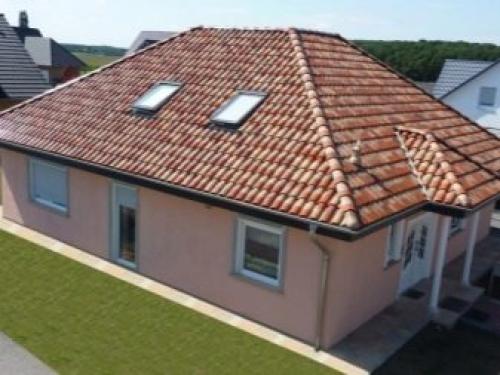

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

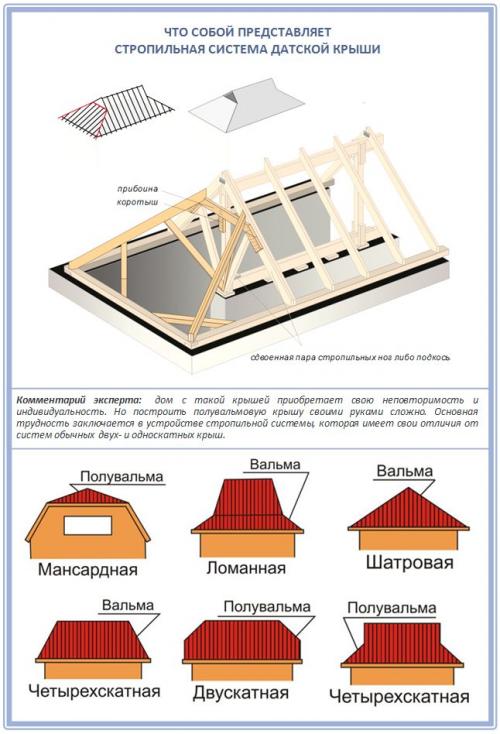

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

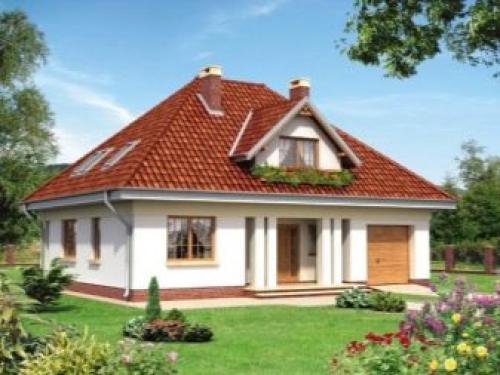

Вальмовая крыша с мансардой. Четырехскатная мансардная крыша

Молодые застройщики, как правило, не задумываются о том, что численность их семьи может в скором времени увеличиться. Но как быть, если вам по плану строительства и так с трудом хватит места на двоих. В данном случае можно поступить двумя способами. Первый из них, это через некоторое время пристроить к зданию еще одно помещение. Во втором достаточно продумать над проектом и сделать мансарду. Четырехскатная мансардная крыша куда выгоднее обыкновенной, ведь чердачное помещение у нее довольно большое и здесь с легкостью может поместиться жилая комната. В статье я расскажу об преимуществах такого типа кровельной системы и покажу несколько фото.

Виды мансардных крыш

Четырехскатная мансардная крыша своеобразный тип кровельного каркаса, в чердачном помещении которого умещается большое пространство. Отличия между чердачным помещением и чердаком кроются в нормах строительной сферы. Например, если высота подходит для создания полноценной жилой комнаты, а сверху находится стропильная система, то такой этаж считается мансардным. Кроме этого, на таком этаж должны быть световые окна, дабы находящиеся внутри люди чувствовали себя комфортно. Для размещения мансарды подходят следующие типы стропильной системы:

• Двухскатная. Любой человек, который хоть раз был на дачном участке, встречался с данным типом кровли. На ней присутствует два ската, и чтобы эффективно использовать предоставленные объемы нужно сместить все стропильные элементы ближе к стенам. Несмотря на то, что крутизна скатов будет мешать использовать пространство, находящиеся по бокам, можно прибегнуть к уловкам дизайнера или просто складывать там какие-либо вещи. В данном случае большой объем чердачного помещения во многом зависит от крутости скатов и чем они больше, тем выше, но уже будет помещение.

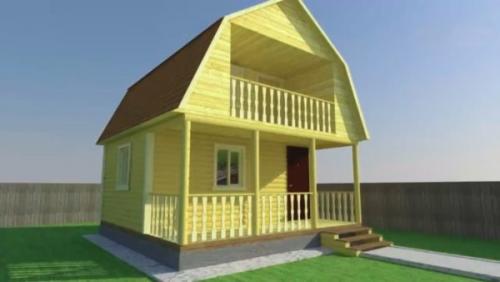

• Ломанная мансарда представляет собой те же два ската, но с очень крутым уклоном по бокам. Кроме этого на поверхности ската идет перелом, где значения градуса резко меняются. Такая крыша не может похвастаться своей красотой, зато она очень выгодна в плане жилья, ведь частью крыши от конька до излома можно регулировать высоту потолка, а боками ширину комнаты. Такой тип стропильной системы очень тяжелый, поэтому придется возводить толстые стены, но несмотря на это ее целесообразно применять на небольших зданиях. Возводить такую крышу без специальных навыков крайне не рекомендуется, лучше пригласите на объект специалистов.
• Вальмовая и полувальмовая система. Эти типы крыши так же подходят для создания мансардного этажа, но помещение будет несколько меньше, по сравнению с предыдущими видами. Дело в том, что вальмы, находящиеся по бокам, серьезно уменьшают объем чердачного пространства. Кроме этого, сделать такую крышу самостоятельно довольно трудно. Поэтому нередко застройщики при нулевом строительстве отказывают от такой затеи.

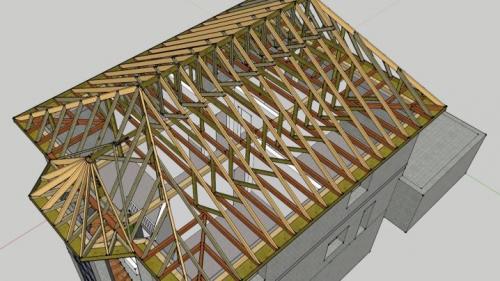

Видео стропильная система вальмовой крыши и эркера
