Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами
В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.
Схема ленточного фундамента.
Особенности ленточного фундамента
Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.
Виды опор
План фундаментов этого типа может представлять два типа опорных конструкций:
- монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
- сборный с укладкой готовых железобетонных изделий.
Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

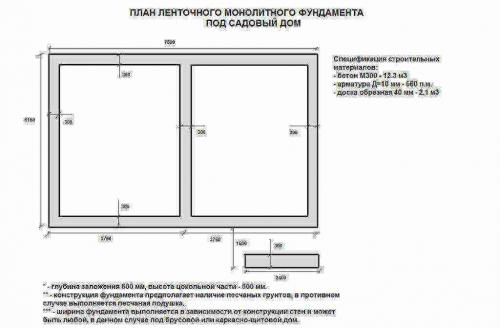

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.
Чертеж сборного ленточного фундамента с указанием размеров.
Факторы влияния
При выполнении инженерных вычислений учитывают следующие факторы:
- общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
- тип грунта, влияющий на степень усадки,
- величину нагрузки в процессе эксплуатации.
Дополнительное изображение для чертежа ленточного фундамента.
Особенности построения плана
План опор ленточного типа создается по определенным правилам.
- Выбирается масштабирование 1:100 или 1:400.
- Перед построением выполняют осевую разметку.
- При наличии колонн, их месторасположение указывается на схеме.
- Общие очертания конструкции наносят линиями 0,5-0,8 мм.
Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:
- с полным схематичным изображением и указанием данных по нижней точке,
- осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.
Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

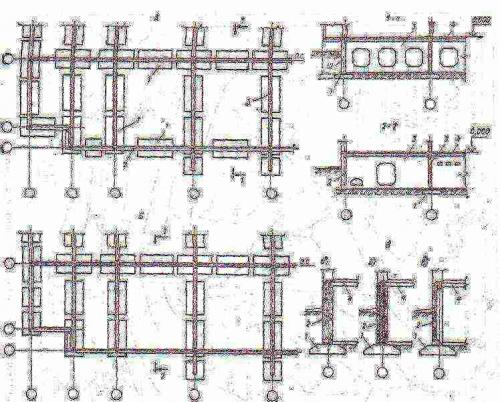

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.
Изображение сложных участков
Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:
- наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
- при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).
В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.
На дополнительных сечениях указывают:
- уровень грунта,
- уровень пола,
- общие очертания опорной конструкции,
- тепло- и гидроизоляцию.
. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.
Возможные дополнения к общей схеме
Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:
- схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
- примечания, содержащие сведения нюансах конструкции,
- рекомендации относительно подготовительных работ,
Подробный чертеж ленточного фундамента с выносными сечениями.
План ленточного сборного фундамента. Особенности
Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами
Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами. Он собирается из специальных блоков, которые устанавливаются на фундаментную подушку. В зависимости от количества рядов блоков такое основание может быть в доме с подвалом, без него или с цокольным этажом.
Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:
- сплошной ленточной подушки , которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
- вертикальной стены , собирающейся из готовых бетонных блоков.
Ленточный монолитный фундамент чертеж. План фундамента ленточного чертеж 11м на 10 м картинки
В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.
Схема ленточного фундамента.
- сборный с укладкой готовых железобетонных изделий.
Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.
Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.
Чертеж сборного ленточного фундамента с указанием размеров.
Факторы влияния
При выполнении инженерных вычислений учитывают следующие факторы:
- общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
- тип грунта, влияющий на степень усадки,
- величину нагрузки в процессе эксплуатации.
Дополнительное изображение для чертежа ленточного фундамента.
Особенности построения плана
План опор ленточного типа создается по определенным правилам.
- Выбирается масштабирование 1:100 или 1:400.
- Перед построением выполняют осевую разметку.
- При наличии колонн, их месторасположение указывается на схеме.
- Общие очертания конструкции наносят линиями 0,5-0,8 мм.
Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:
- с полным схематичным изображением и указанием данных по нижней точке,
- осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.
Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.
Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.
Изображение сложных участков
Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:
- наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
- при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).
В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.
На дополнительных сечениях указывают:
- уровень грунта,
- уровень пола,
- общие очертания опорной конструкции,
- тепло- и гидроизоляцию.
. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.
Возможные дополнения к общей схеме
Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:
- схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
- примечания, содержащие сведения нюансах конструкции,
- рекомендации относительно подготовительных работ,
- информация о гидро- и теплоизоляции,
- таблицы с указанием норм нагрузок для конкретной опорной конструкции.
Подробный чертеж ленточного фундамента с выносными сечениями.
Степень заглубления
Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.
- Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
- Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.
Чертеж заглубленного ленточного фундамента в разрезе.
План всегда содержит информацию о степени заглубления ленты.
Расход материалов на выполнение заглубленных опор значительно выше.
Отличия чертежей сборных и монолитных опор
Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.
Разрез фундамента чертеж. Как сделать разрез фундамента - Ремонт
Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.
Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.
Рассмотрим основные виды фундамента и примеры чертежей.
Общая информация о создании проектов
Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования .
Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.
Пример подробного плана опорных конструкций здания
Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.
Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.
Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.
Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.
Вертикальный разрез фундамента
Горизонтальный план нулевого цикла
Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.
Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.
Как строится план-схема для ленточного фундамента?
Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.
При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:
- Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.
На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;
- Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;
Данные о расчетном сопротивлении различных типов грунта
- Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.
Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.
План траншеи под ленточный фундамент
Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.
Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.
Чертеж узла ленточного фундамента – важный этап проектировочной работы.
Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.
В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.
