Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ

29.12.2019 в 12:41

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ

Задача, как крепить профиль под гипсокартон, решается по-разному в зависимости от того, что вы создаете: каркас для перегородки, для облицовки стен или подшивки потолка.

Но в любом случае профили приходится резать или наращивать по длине, соединять под углом друг к другу, крепить к основанию, а иногда и изгибать. Опишем подробно каждую из этих процедур.

Соединение профилей

Чаще всего требуется соединение двух и более профилей по прямой – для наращивания длины, или под прямым углом друг к другу – для связки соседних направляющих и придания каркасу большей жесткости.

  • Наращивание . Если трехметровой длины одного профиля недостаточно, его соединяют со вторым (или его отрезком) с помощью специального соединителя.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ

Прямой соединительный профиль

В него вставляются концы двух соединяемых профилей и фиксируются короткими саморезами с пресс-шайбой (строители часто называют их “клопами или “семечками”).

Для справки. Перед тем как скрепить профиль для гипсокартона с другим, его бывает нужно укоротить по длине.
Для этого ножницами по металлу надрежьте до основания его бортики, после чего сломайте профиль, несколько раз сгибая и выпрямляя его.

как сделать перемычки под край гипсокартона, без "крабов". Монтаж гипсокартона.

всем известно, что при обшивке потолка или стены, стыки гипсокартона должны быть прикручены на металл. Для…

  • Крестообразное соединение . Необходимо в основном для создания потолочных каркасов. У вас не возникнет трудностей с тем, как правильно крепить профиль для гипсокартона крест-накрест, если вы будете использовать “крабы”.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ 01

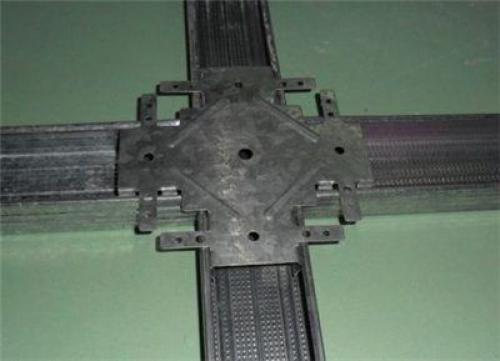

Поперечное соединение профилей

Все четыре профиля вставляются в “краб торцами, защелкиваются в нем, после чего усики соединительной детали отгибаются на 90 градусов и прикручиваются к бортикам профилей теми же “клопами”.

Внимание. Можно обойтись и без “крабов”. Для этого вам нужно своими руками надрезать поперечные профили по сгибу и отломить или отогнуть бортики. Затем наложить их на продольный профиль и зафиксировать “клопами”.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ 02

Соединение без “краба”

  • Т-образное соединение . Осуществляется либо только что описанным способом, либо с помощью “краба”, предварительно обрезав лишнюю часть детали.

Внимание!
Если нужно соединить направляющий и стоечный профили, последний просто вставляется в первый и прикручивается одним саморезом.

Изгибание профилей

При создании арок, ниш и сложных потолочных конструкций профили иногда требуется изогнуть.

Как это сделать – смотрите на

  • Если надрезать оба бортика профиля до спинки, он изогнется по ней как вам нужно . Чем круче требуемый радиус изгиба, тем меньше должно быть расстояние между надрезами.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ 03

Изгиб по спинке

  • Если надрезать один из бортиков и продолжить надрез по спинке, профиль для гипсокартона изогнется по второму бортику.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ 04

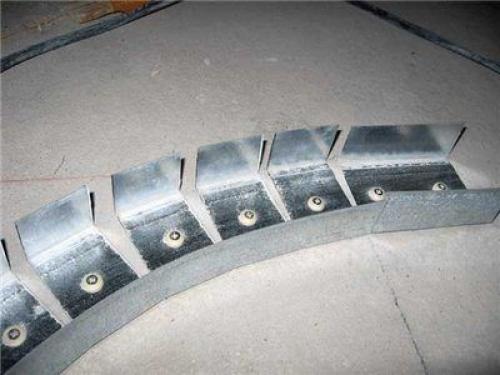

Изгиб по бортику

Крепление профилей

Ответ на вопрос, как правильно крепить профиль под гипсокартон, зависит от того, какое расстояние должно быть выдержано между основанием и облицовкой, а также от материала этого основания.

Если точнее, то крепеж профиля для гипсокартона происходит в два этапа. Сначала к основанию крепятся подвесы, а уже затем на них фиксируются профили, которые при этом выставляются по заданному уровню.

Крепление подвесов

Перед тем как крепить профили для гипсокартона, основание необходимо разметить и установить по разметке подвесы.

Они бывают двух видов: прямые и со спицей.

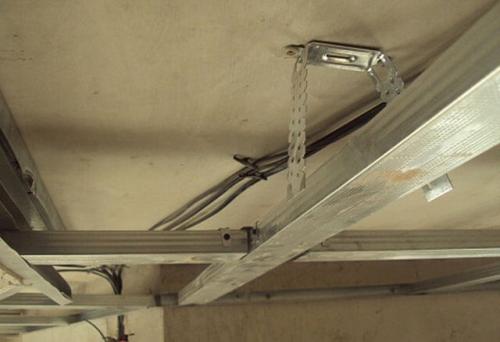

  • Прямой подвес представляет собой перфорированную металлическую полоску, в которой есть отверстия для крепления к основанию и отверстия для крепления профиля к самому подвесу.

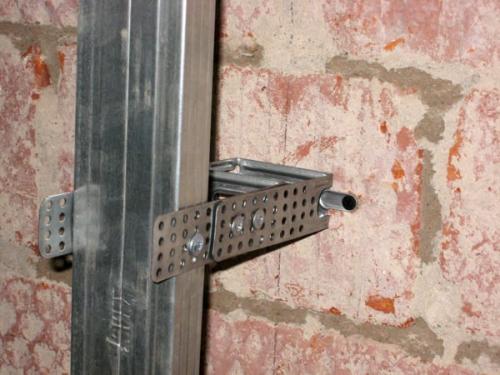

Прямой подвес и способ фиксации в нем профиля

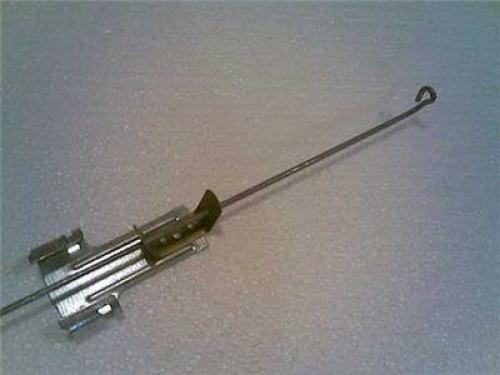

  • Подвес со спицей применяется для устройства гипсокартонных подвесных потолков. Состоит из фигурной металлической пластины, к которой крепится профиль, разжимного элемента и тяги (спицы).
    На конце спицы имеется крюк, через который подвес крепится к основанию. С помощью разжимного элемента тяга выпускается на нужную длину.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ 05

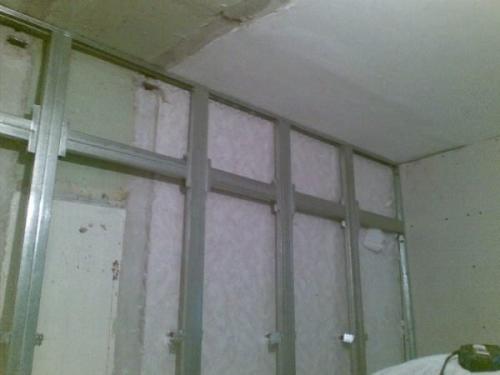

Каркас из профиля. Выравнивание стены

Вначале — о том, как выполнить монтаж каркаса под гипсокартон на стену при ее выравнивании:

  1. На примыкающих стенах, полу и потолке размечается плоскость каркаса. Чем меньше расстояние от направляющего профиля до капитальной стены, тем меньшая полезная площадь помещения окажется недоступной после окончания работ. Расстояние может быть увеличено лишь при необходимости утепления стены или при прокладке за облицовкой инженерных коммуникаций значительного сечения (вентканалов или канализации );

При разметке отметьте на полу линию будущей облицовки, затем перенесите ее на потолок с помощью отвеса и соедините две линии разметкой на стенах, сделанной по линейке или профилю.

Каркас из профиля. Выравнивание стены

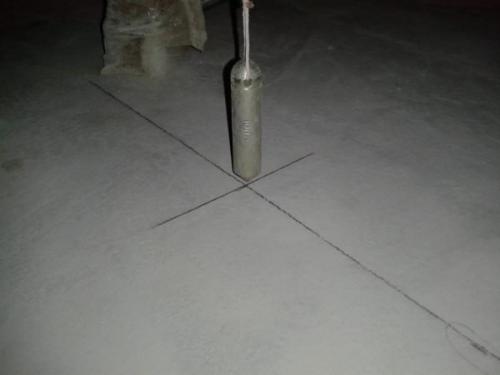

Отвес поможет выполнить разметку на полу и потолке в одной плоскости.

  1. Вдоль разметки по периметру будущей фальшстены дюбель-шурупами крепится потолочный направляющий профиль UD. Шаг между точками крепления не должен превышать 60 см;
  2. С шагом ровно 60 см на капитальной стене размечаются вертикальные линии крепления потолочного профиля;
  3. Вдоль этих линий с шагом около 80 см крепятся дюбель-шурупами прямые подвесы;
  4. Потолочные профили подрезаются по размеру и вставляются в направляющие;
  5. Каждый потолочный профиль поочередно выравнивается по линейке, длинному уровню или ребру прижатого к нему другого профиля CD, после чего к нему саморезами по металлу притягиваются уши подвесов. Свободная часть ушей загибается в сторону стены.

Каркас из профиля. Выравнивание стены

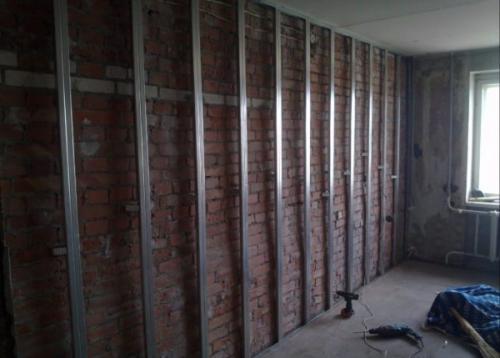

Готовая обрешетка для выравнивания стены.

Нюанс: если высота стены превышает длину листа гипсокартона, на соединении каждого целого листа с доборным желательно смонтировать горизонтальную перемычку. Края смежных листов всегда должны крепиться к общему профилю во избежание появления трещин по швам. Перемычки делаются из того же CD с подрезанными и загнутыми у торцов боковыми стенками.

Каркас из профиля. Выравнивание стены

Обрешетка с перемычками для соединения с доборными листами.

После установки последнего CD каркас готов к обшивке.

Как правильно сделать каркас под гипсокартон на стену с утеплением?

Инструкция не отличается сложностью. После крепления направляющего профиля и прямых подвесов стена закрывается плитами проклеенной минеральной ваты, толщиной соответствующими расстоянию от капитальной стены до обшивки.

Не стоит использовать для утепления стен пенопласт. Да, его цена ниже, но ниже и паропроницаемость. При плохой вентиляции помещения возможна ситуация, когда водяной пар будет проходить через ГКЛ и конденсироваться на утеплителе, образуя лужи на полу.

Загнутые под прямым углом к стене уши подвесов пропускаются прямо через прорези в плитах утеплителя, сделанные острым ножом. При монтаже потолочных профилей и обшивке каркаса утеплитель будет надежно прижат к стене.

Каркас из профиля. Выравнивание стены

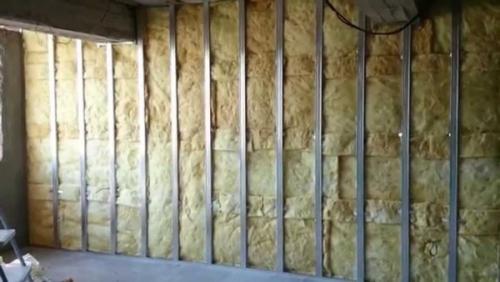

Утеплитель надежно зафиксирован элементами обрешетки.

Как сделать каркас для гипсокартона на стену, если длины ушей прямых подвесов недостаточно для крепления обрешетки на нужном расстоянии от капитальной стены?

Вот два простых решения:

  1. Соедините подвесы попарно, притянув уши первого и второго подвесов друг к другу саморезами;

Каркас из профиля. Выравнивание стены

Два последовательно соединенных подвеса обеспечат нужное расстояние от стены.

  1. Вместо обрешетки из потолочного профиля соберите каркас из стоечного профиля на нужном расстоянии от стены. Как это сделать, я расскажу в следующем разделе.

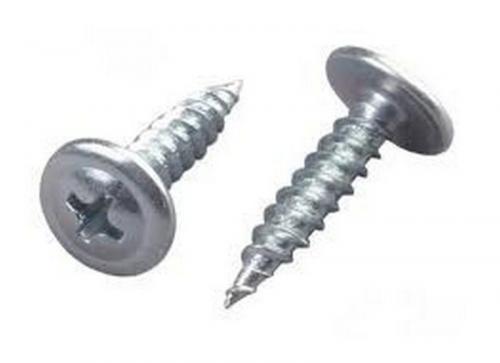

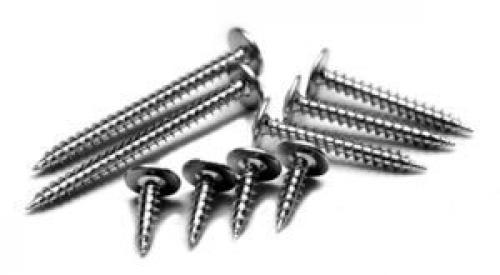

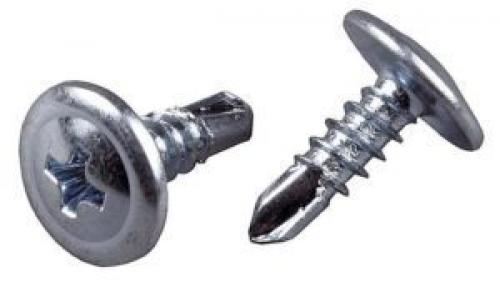

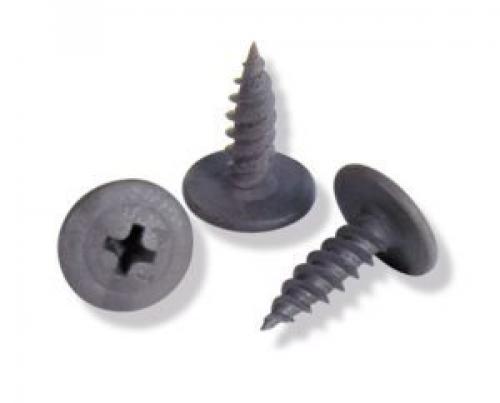

Какими саморезами крепить профиль между собой. Вариант 2 — саморезы с пресс-шайбой

Такие саморезы для профиля для гипсокартона используются так же, как и клопы. Но у этого вида изделий есть целый ряд отличий:

ИллюстрацияОписание
Какими саморезами крепить профиль между собой. Вариант 2 — саморезы с пресс-шайбой Имеют широкую шляпку . Она намного ниже, чем у первого вида изделий и имеет большую ширину — 10 мм и более. Благодаря этому элемент плотно прижимается к поверхности и создает меньше помех при монтаже листов.
Какими саморезами крепить профиль между собой. Вариант 2 — саморезы с пресс-шайбой Могут иметь длину от 13 до 80 мм . Но если использовать их как саморезы для профиля гипсокартона, то нет смысла вкручивать элементы большой длины, 13-16 мм вполне достаточно.
Какими саморезами крепить профиль между собой. Вариант 2 — саморезы с пресс-шайбой Могут иметь как острый, так и сверловой наконечник . Как и в первом случае, я рекомендую использовать острый крепеж как более удобный и обеспечивающий высокую прочность. К тому же, изделия со сверлом дороже, поэтому вы понесете лишние затраты.
Какими саморезами крепить профиль между собой. Вариант 2 — саморезы с пресс-шайбой Могут иметь оцинкованное и оксидированное покрытие . Чаще всего встречаются именно блестящие элементы, но если вам попался черный крепеж — ничего страшного, качество от этого не ухудшается.

Какими саморезами крепить профиль для гипсокартона, решать вам. Отмечу лишь, что изделия с пресс-шайбой намного дороже клопов, а по надежности соединения особой разницы нет.

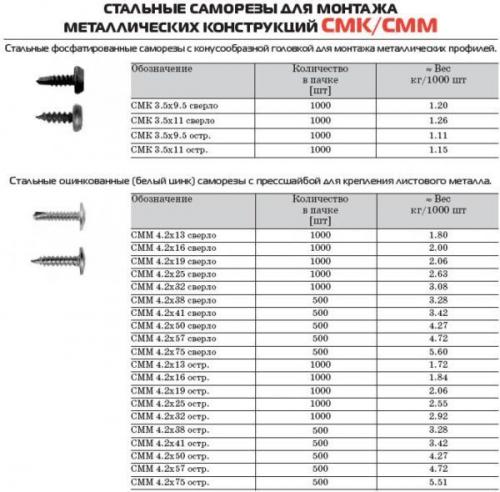

Ниже представлена таблица соотношения веса и количества, в ней есть оба варианта саморезов для каркаса. Она поможет вам провести расчеты точно, так как крепеж может продаваться как по весу, так и по количеству.

Какими саморезами крепить профиль между собой. Вариант 2 — саморезы с пресс-шайбой

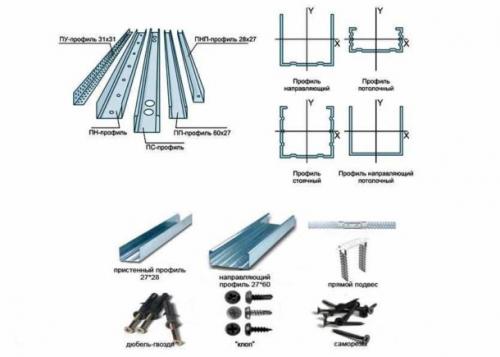

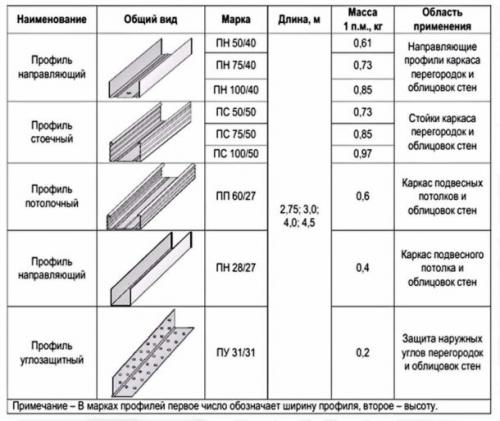

Соединение профиля кнауф. Виды профилей

  • CD — потолочный профиль 60х27 (ПП). Он несет основную нагрузку и удерживает вес готовой конструкции. Такой профиль имеет боковые перегородки повышенной жесткости. Его применяют для отделки стен и потолков.
  • Направляющий профиль 27х28 . Этот вспомогательный профиль предназначен для крепления листов конструкции. Он задает плоскости будущих изделий. Его используют как для соединения каркаса с поверхностями, так и для сопряжения разных плоскостей конструкции.
  • UW — направляющий профиль 50х40 , 75х40, 100х40 (ПН) используется для создания перегородок. ПН монтируется к потолку и полу, прилегающим к простенку.
  • CW — стоечный профиль 50х50 , 75х50, 100х50 (ПС), усиливает каркас перегородок. Его устанавливают вертикально. ГКЛ крепятся к нему с обеих сторон.
  • Арочный профиль. Это специальные изогнутые профили выпуклой и вогнутой формы. Профиль этого типа используют для создания сложных конструкций плавной формы, со всевозможными изгибами.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ 16

Металлические профили монтируются с помощью дополнительных крепежных элементов:

  • Двухуровневый соединитель CD-профиля скрепляет перпендикулярные профили разных уровней. Для монтажа этой детали придается форма буквы «П».
  • Соединитель одноуровневый, называемый также «крабом», используют для соединения поперечных перемычек одного уровня методом крест-накрест. При установке в профиль он защелкивается и затем закрепляется саморезами. Для одного соединения может потребоваться 8 саморезов.
  • Прямые подвесы для CD - это металлические пластины. При креплении им также придают форму «П». Они используются для подвесных потолков. Средний отрезок пластины крепится к поверхности, а с помощью загнутых краев фиксируют профиль.
  • Анкерный подвес тоже предназначен для крепления CD профиля к потолку. Его используют, когда прямой подвес недостаточной длины. Подвес этого типа вставляется в профиль, при этом его тяга продевается через имеющиеся в пружине специальные отверстия. Тяга может выдерживать до 25 кг нагрузки.
  • Удлинитель для CD профиля (продольный соединитель) применяют для удлинения несущего профиля. Он соединяется с профилем саморезами.
  • Соединитель угловой также применяется в качестве краба при создании каркаса подвесных потолков одного уровня.
  • К капитальным поверхностям, например, потолкам и стенам, конструкция крепится дюбелями, а при помощи саморезов разных типов осуществляют крепеж гипсокартона к металлическим рейкам.

Источник: https://otoplen-dom.ru/novosti/profil-dlya-gipsokartona-kak-krepit-mezhdu-soboy-kak-krepit-profil-dlya-gipsokartona-k-stene

Шаг крепления профиля к потолку. Крепление потолочных профилей

На следующем этапе, в соответствии с правилами монтажа потолка из гипсокартона, нужно установить потолочные профили (ПП), имеющие размер 56 х 27 или 60 х 27 миллиметров. В первую очередь от одной стены до другой на потолочном перекрытии закрепляют длинные профили.

В промежутках между ними располагают более короткие, поперечные профили. Для крестовых соединений используют специальные крепежные изделия. Установку на потолок профилей начинают от стены – их вставляют в направляющие профили.

Дальше, применяя уровень, обозначают горизонтальность расположения ПП и прикрепляют его к П-образному подвесу. Поскольку данное соединение является двухсторонним, задействуют шурупы (саморезы) типа металл-металл.

Когда осуществляется монтаж потолочных профилей, следует постоянно пользоваться строительным уровнем. Без применения этого инструмента соблюдение технологии подвесного потолка из гипсокартона становится невозможным.

Чем крепить профиль для гипсокартона между собой. Крепление профиля при создании каркаса для ГКЛ 17

С целью упрощения рабочего процесса не помещает придерживаться нескольких актуальных рекомендаций:

  • удобнее всего пользоваться строительным уровнем, у которого одна из сторон магнитная;
  • стыковку профилей можно выполнять при помощи специальных соединительных элементов, но это вовсе не означает, что больше не потребуется применение дополнительных П-образных подвесов;
  • стыковка профилей получается более прочной, если по обе стороны от этого места предварительно смонтировать подвес П-образной формы.

Согласно рекомендациям специалистов, самые длинные профили целесообразно крепить параллельно стене с окном. Этот прием позволяет сделать менее заметными места стыков отделочного материала, поскольку при сборке потолка из гипсокартона листы будут установлены по направлению дневного света, проникающего сквозь окна.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Долговечность конструкции из гипсокартона определяется прочностью каркаса, а она напрямую зависит от грамотного подбора комплектующих. Разберемся, какой профиль для ГКЛ существует и как правильно его выбрать.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Преимущества использования металлопрофиля

Гипсокартон крепят тремя способами:

  • Кстенам на клей. Подходит только для ровных поверхностей без больших перепадов.
  • К деревянному каркасу из бруса . Доступный вариант, но элементы из дерева боятся микроорганизмов, грибка и грызунов. К тому же бруски изменяют свою геометрию под воздействием температуры и влажности: конструкция коробится, а прикрепленный к нему гипсокартон трескается.
  • К каркасу из металлического профиля.

Достоинства конструкции из металла:

  • Профиль делают из оцинкованной стали, устойчивой к ржавчине. Ей не страшны плесень, грибок или насекомые. Поэтому срок службы каркаса практически неограничен.
  • В отличие от дерева конструкция из металла не реагирует на изменение влажности воздуха: его геометрия остается постоянной.
  • Все разнообразие профиля унифицировано: купив нужный вариант одного вида, легко подобрать к нему соответствующие по размерам комплектующие.

Из-за этих преимуществ и удобства монтажа мастера предпочитают использовать металлический каркас.

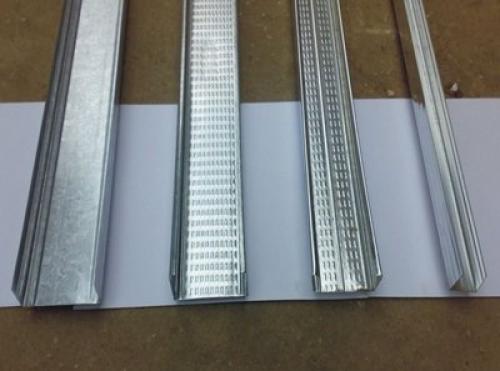

Какой бывает профиль?

Разберемся в многообразии металлопрофилей. Есть два основных вида способу применения:

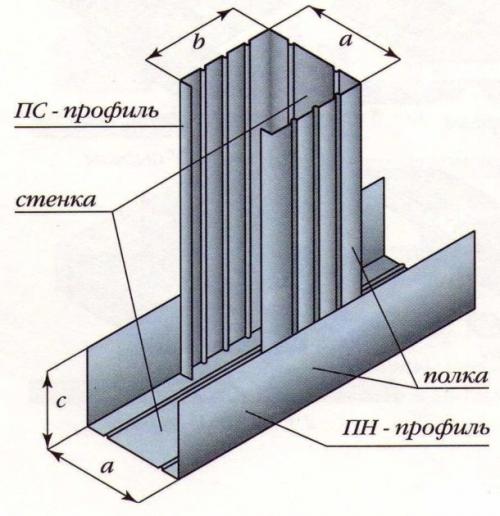

  • Направляющие – крепятся по периметру конструкции к стенам, полу или потолку.
  • Стоечные – вставляются в направляющие и закрепляются в них. Образуют вертикальные и горизонтальные элементы каркаса. Несут основную нагрузку: именно к ним прикручиваются листы гипсокартона.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

По месту применения металлопрофиль бывает:

  • Стеновой.
  • Потолочный.
  • Перегородочный.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Существуют также специальные варианты: угловой, арочный и омега-профиль. Рассмотрим все виды профиля для ГКЛ по порядку.

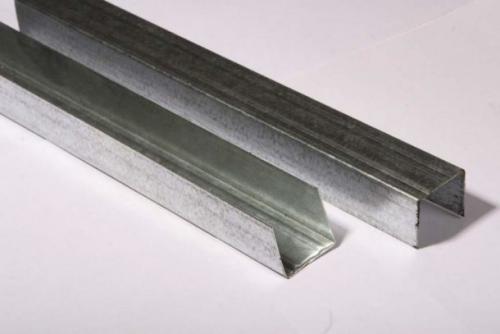

Профиль для каркаса на стену

Для стен понадобятся 2 вида металлопрофиля:

  • направляющий UD (ПНП);
  • стоечный CD (ПП).

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

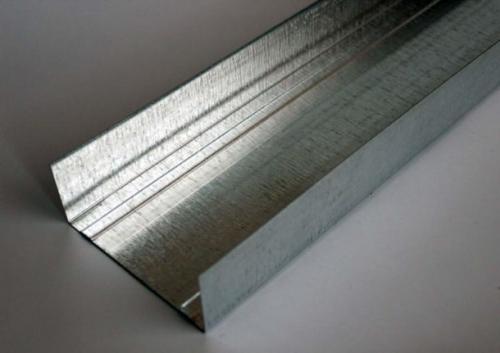

Направляющий

Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Параметры профиля ПНП:

  • Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
  • Ширина основания (спинки) – 50, 65, 75 или 100 мм.
  • Высота боковой части, называемой полкой, – 40 мм.
  • Диаметр отверстий в спинке под дюбели – 8 мм.

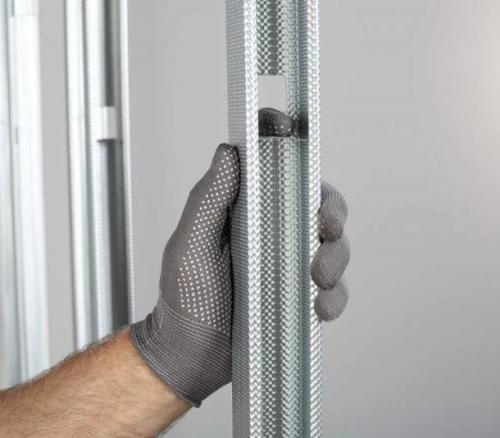

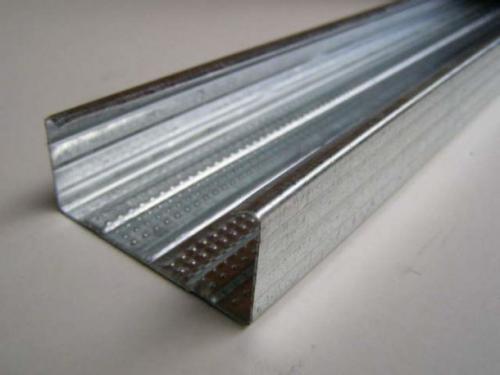

Стоечный

Основная часть каркаса (стойки и перемычки) сооружается из несущего или стоечного профиля, обозначаемого ПП или CD.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

  • Стойки должны быть цельными, наращивать их нежелательно. Поэтому нужно сразу выбирать детали необходимой длины, которая варьируется от 2,5 до 6 метров.
  • Ширина спинки составляет 40–100 мм. Стойки вставляются в направляющие, поэтому имеют сопрягаемые с ними размеры.
  • Высота боковой полки – 50 мм.

Профили различаются по толщине металла: у класса «эконом» эта характеристика составляет 0,4 мм.

Совет: используйте более жесткие элементы с толщиной металла 0,55–0,6 мм.

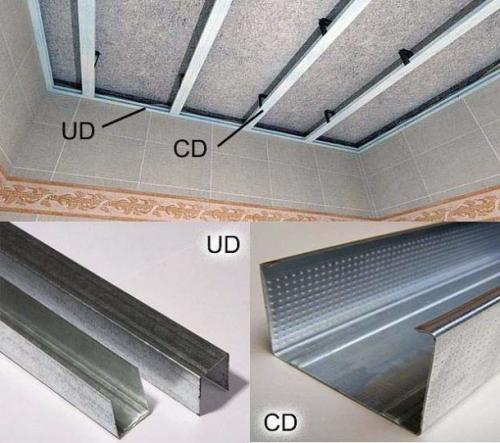

Детали потолочного каркаса

При выравнивании потолков или сооружении многоярусных конструкций также используют направляющие и несущие профили. Они отличаются от изделий для стен по размеру:

  • Направляющие (ПНП или UD) выпускаются шириной 28 мм при длине 3 000 мм. Высота боковой полки – 27 мм.
  • Несущие (ПП или CD) отличаются еще и присутствием ребер жесткости. Они помогают профилю удерживать вес потолочной конструкции без деформации. Ширина спинки – 60 мм. Длина и высота полки такие же, как у направляющих.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Профиль для перегородок

Изделия, применяемые при монтаже перегородок, отличаются толщиной металла, которая составляет 2 мм. Прочности также добавляют дополнительные ребра жесткости, которыми снабжены многие модели.

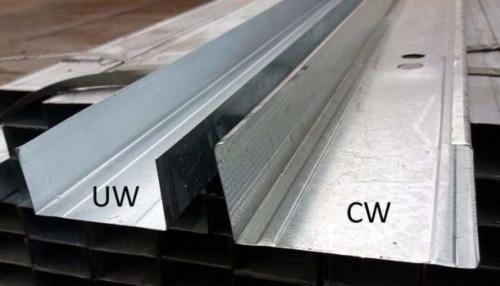

  • Направляющие, маркируемые UW или ПН, имеют спинку шириной от 4,2 до 15 см. С их помощью можно создать перегородку различной толщины. Длина составляет 2–4 метра, высота полки – 40 мм.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

  • Стоечные профили (CW или ПС) при той же ширине имеют полки высотой 50 мм. Часто в них есть дополнительные насечки, облегчающие прокладку электрической проводки или других коммуникаций. Длина этих элементов – 3–4 мм, если нужны стойки длиннее, сделают на заказ.

Стоечный профиль для гипсокартона. Профиль для ГКЛ: как выбрать, какой для чего, таблица размеров и цены

Дверные проемы укрепляются усиленным профилем с маркировкой UA. Выпускается он длиной 3, 4 и 6 метров. Высота полок составляет 40 мм при ширине спинки 50, 75 и 100 мм.

Видео как крепить профиль на гипсокартон без закладных
