Межэтажное перекрытие по деревянным балкам.. Алгоритм укладки бруса

Межэтажное перекрытие по деревянным балкам.. Алгоритм укладки бруса

Во время возведения стен, предназначенные для укладки бруса, застилают своими руками в несколько слоёв рубероидом. За 1 день до укладки брус обрабатывают раствором антипиреном с целью защиты от огня .

На концах брус обтёсывают под углом 60° и обрабатывают их антисептическим раствором, потом – смолой.

Концы деревянного бруса оборачивают в гидроизоляционный материал и помещают в ниши. Расстояние от концов бруса до стен ниши должно оставаться не менее 4 см. Это устройство заполняется пенопластом или минеральной ватой.

Перекрытия в доме из бруса своими руками

Если стена кирпичная, и толщина стены меньше двух кирпичей, пространство наполняют раствором из цемента. Каждую третью балку фиксируют анкером, выступающим из стены на 20 см, заложенным во время строительства стены. Предварительно в балке своими руками высверливается устройство под анкер, соответствующего диаметру и глубине.

В стене брус дополнительно крепят кронштейном, прикреплённым к деревянным балкам.

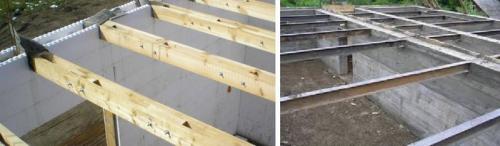

Балки кладут от стен к центру, проверяя ровность укладки нивелиром. Обнаружив неровность, её устраняют при помощи просмолённых досок, подогнанных по ширине. Запрещается стёсывать брус или подкладывать под щепки, так теряется прочность конструкции.

Балки укладываются своими руками строго параллельно друг к другу с одинаковым шагом.

Примечание

Крайние балки никогда не располагают тесно к стене, оставляют, по крайней мере, 10 см. Никогда не устанавливают брус непосредственно возле трубы дымохода.

Источник: https://balki-v-interere.postroivsesam.info/stati/mezhetazhnoe-perekrytie-po-derevyannym-balkam-derevyannoe-mezhetazhnoe-perekrytie-pervogo

Перекрытие второго этажа по деревянным балкам. Предъявляемые технические требования

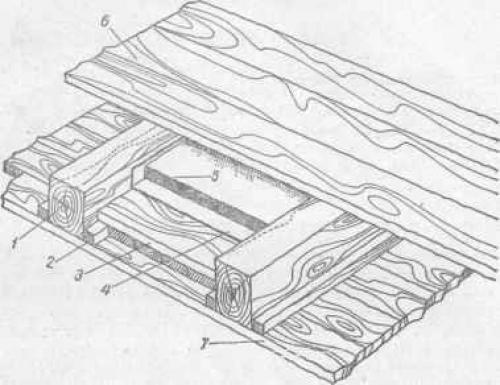

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².

Деревянные балки будут прогибаться

Перекрытие второго этажа по деревянным балкам: технические требования

Для обеспечения прочности и долговечности перекрытия второго этажа по деревянным балкам необходимо учитывать следующие технические требования:

• Принцип устройства перекрытия:
  1. 1 – балки (деревянные балки, используемые как основа перекрытия)
  2. 2 – черепной брус (деревянный брус, используемый для дополнительной поддержки)
  3. 3 – накат из досок (накат, выполненный из досок, используемых для дополнительной поддержки)
  4. 4 – утепление и звукоизоляция (система, обеспечивающая тепловой и звуковой изоляцию)
  5. 5 – гидроизоляция (система, предотвращающая проникновение влаги)
  6. 6 – пол (финишный слой, используемый для покрытия перекрытия)
  7. 7 – зазор для воздухообмена (зазор, оставленный для обеспечения вентиляции)
  8. 8 – плинтус (профиль, используемый для обрамления и защиты краев)

Важно отметить, что деревянные балки будут прогибаться под действием нагрузки, поэтому необходимо обеспечить дополнительную поддержку для предотвращения деформации.

Также, при проектировании и строительстве перекрытия необходимо учитывать местные строительные нормы и правила, а также учитывать климатические условия и тип используемых материалов.

• Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Источник: https://interer-i-dekor.ru-land.com/novosti/perekrytiya-po-derevyannym-balkam-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Перекрытие по деревянным балкам чертеж. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

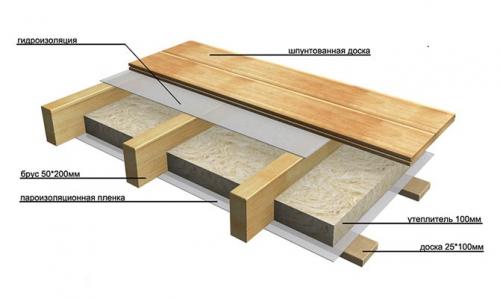

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Чердачное перекрытие по деревянным балкам. Балки для устройства чердака

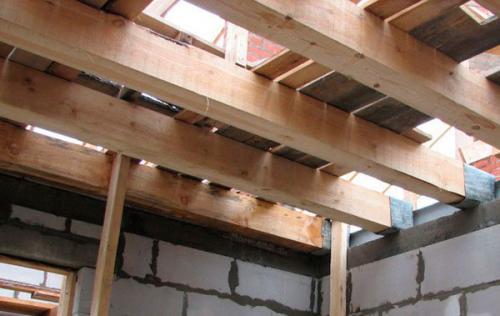

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.



Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

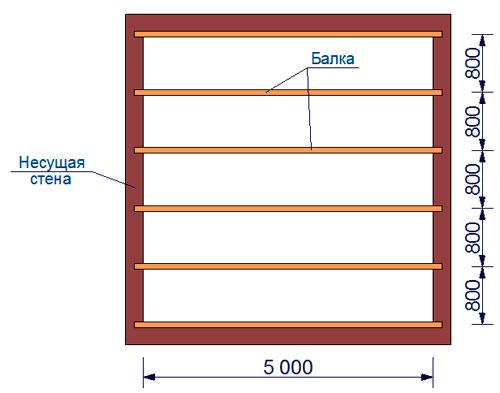

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.



Деревянное межэтажное перекрытие своими руками. Какие есть разновидности?

Существует три разновидности деревянных перекрытий. Цокольное и чердачное могут испытывать температурный перепад, если эти помещения не отапливаются. В этом случае потребуется усиленный слой теплозащиты толщиной не менее 150 мм. Межэтажное перекрытие находится практически в равных температурных режимах с обеих сторон, если, конечно же, застройщик правильно установил систему отопления.

Для этой конструкции теплозащитный слой может быть установлен 100 мм, но потребуется проверка по звукопоглощению от ударного, воздушного и системного звука . Если этой толщины покрытия будет недостаточно, дополнительно устанавливается звукопоглощающая мембрана или увеличивается слой акустического утеплителя. Выбор защиты выполняют на стадии проектирования, при экономическом сравнении наиболее приемлемых вариантов.

Первого этажа частного дома

Перекрытие 1-го этажа еще называют цокольным.

Его считают одним из наиболее важных в конструкции дома, поскольку он функционирует в особенно напряженных условиях, на границе воздействия агрессивной подпочвенной влаги на конструкции дома и должен создать надежный барьер для предохранения внутренних комнат от проникновения влаги и холода.

Цокольное перекрытие также несет на себе значимые нагрузки, поскольку выполняет функцию пола. В связи с чем к его конструкции и монтажу предъявляются особенные требования.

Справка . Если цокольное перекрытие устанавливается над отапливаемым пространством, его теплозащитная конструкция не будет отличаться от межэтажного перекрытия.

Второго

Перегородка, которую устанавливают между первым и 2-м этажом называется межэтажной, она имеет две рабочие поверхности — пол для вышестоящего этажа и потолок для нижестоящего. На нее воздействуют достаточно высокие напряжения, поэтому в этом месте устанавливаются усиленные несущие балки с пролетом не более 6 м и прогибом не выше 1/300 от длины .

Межосевое балочное расстояние принимается от 0.6 до 1.0 м, в зависимости от результатов расчета, как правило, чем меньший пролет балки, тем больший допускается шаг. Балки фиксируют перпендикулярно к наиболее протяженной стене строения.

Образующие слои межэтажного перекрытия: балки, утеплитель и звукозащита в качестве межбалочного заполнителя, 2 слоя пароизоляции сверху и снизу утеплителя, вентзазор, черновой и чистовой пол, а также отделка потолка.

Мансарды

Перекрытие на мансарду еще называют чердачным. Если помещение будет использоваться круглогодично, то перекрытие выполняется по образцу межэтажного, а если только в теплое время года или только для обслуживания кровли, то есть для неотапливаемых чердачных помещений, перекрытие будет отличаться от межэтажного. Им не требуется чистовой пол, а сама конструкция может иметь меньший слой утеплителя и звукозащиты .

Источник: https://detali-interera.ru-land.com/stati/mezhetazhnoe-perekrytie-v-dome-iz-brusa-klassifikaciya-perekrytiy

Деревянное перекрытие между этажами. Балочные перекрытия между этажами

В качестве несущей основы в перекрытиях балочного типа выступают балки, установленные с определенным шагом поверх стен или армопояса. На них укладываются элементы заполнения для получения полноценной ограждающей горизонтальной конструкции. В большинстве случаев используются деревянные и металлические балки.



Рисунок 6. Горизонтальные ограждающие конструкции балочного типа

Традиционно балочное перекрытие состоит из таких конструктивных элементов:

Деревянные балочные перекрытия подходят для зданий из любых материалов, но чаще сооружаются в каркасных, брусовых и бревенчатых домах. Однако важно учитывать, что они имеют некоторые ограничения на применение:

• При обустройстве междуэтажного перекрытия ширина пролета не должна превышать 5 м.
• При сооружении чердачных горизонтальных ограждающих конструкций максимальная ширина пролета должна составлять до 6 м.



Рисунок 8. Конструкция перекрытия по деревянным балкам

Главным достоинством перекрытий по деревянным балкам является быстрый и простой монтаж без привлечения грузоподъемной техники и применения специального оборудования. Не менее весомые плюсы – малый вес и невысокая себестоимость.

Из недостатков особенно выделяется склонность древесины к гниению и низкий предел огнестойкости.

Как монтируют деревянные перекрытия?

Устройство межэтажного перекрытия этого типа выполняется из балок лиственных либо хвойных пород древесины. Сечение может быть разным в зависимости от габаритов пролета и вертикальных нагрузок, которые будут воздействовать на конструкцию - 50×200, 100×100, 100×200 мм или другое.

Последовательность и особенности устройства:

• Монтаж балок. Перед установкой весь пиломатериал надо обработать антисептическим составом (для защиты от грибка и плесени) и антипиренами (для увеличения уровня огнестойкости). При опирании брусов на бетонные и каменные стены их концы лучше дополнительно гидроизолировать, например, обернуть рубероидом. Концы балок обычно делают скошенными, а при установке оставляют зазор 20-30 мм до задней стенки.

  где 1 – деревянная балка;

  2 – гидроизоляционный материал;

  3 – теплоизоляция (можно использовать монтажную пену);

  4 – раствор.

  Рисунок 9. Место опирания деревянной балки на стены в разрезе

• Монтаж наката. К боковым граням балок крепятся черепные бруски (рис. 10), на них будет укладываться накат из досок, которые должны плотно прилегать между собой.



  где 1 – деревянная балка;

  2 – черепной брусок;

  3 – накат;

  4 – пароизоляционная мембрана;

  5 – теплоизоляционный материал;

  6 – чистовой пол;

  7 – чистовой потолок нижнего этажа.

  Рисунок 10. Устройство наката

• Изоляционные работы. Поверхность наката обязательно устилается пароизоляционной мембраной, поверх которой укладывается теплоизоляция (обычно минеральная вата). Утеплитель нужно накрыть гидроизоляционной пленкой.
• Отделочные работы. Поверх балок выполняется устройство чистового пола. Если перекрытие межэтажное, снизу балок производится отделка потолка нижнего этажа.

Из чего дешевле сделать перекрытие между этажами. Деревянные перекрытия

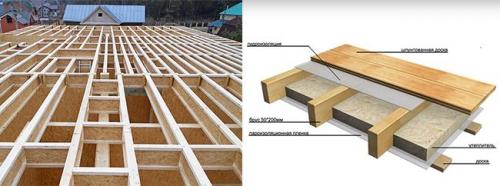

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).



Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

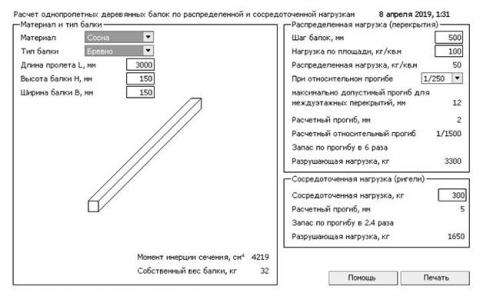

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами. В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

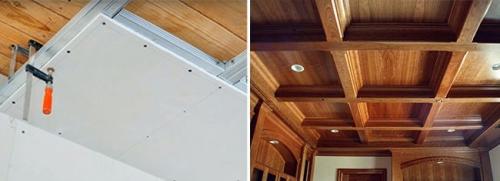

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.



Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.



• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.
