Основные принципы создания фундамента из бетона

Основные принципы создания фундамента из бетона

Чтобы загородный коттедж был надёжным и прочным, важно правильно залить фундамент. Не имеет значения, одноэтажный это будет дом или многоэтажный, из каких материалов вы планируете его строить. От качества фундамента зависит, сохранится ли строение в идеальном состоянии спустя много лет.

Первое, что необходимо сделать, это выбрать тип фундамента. Столбчатый, свайный, плитный и ленточный являются наиболее популярными.

• Столбчатое основание — это ряд бетонных столбов, расположенных по периметру дома. Для них заранее выкапывают котлованы, а затем заливают бетон. Опоры соединяют балками. Такая конструкция позволяет снизить затраты на стройматериалы и подходит для лёгких построек и одно- или двухэтажных коттеджей.
• Свайное основание представляет собой буронабивные сваи, вбитые в грунт и соединённые между собой. Для его создания необходимо пробурить отверстия в земле на достаточную глубину, чтобы достичь твёрдых пород. Важно отметить, что подготовка и заливка фундамента своими руками могут быть сложными и дорогостоящими процессами. Поэтому свайную конструкцию рекомендуется использовать только на неровных или болотистых грунтах.
• Плитное основание — это монолитная плита, которая полностью покрывает площадь под домом. Для её армирования используется металлическая сетка. Обустройство такой несущей конструкции требует большого количества стройматериалов, поэтому её целесообразно использовать при строительстве тяжёлых одно- или двухэтажных коттеджей.

Связанные вопросы и ответы:

Что такое фундамент из бетона

Рассмотрим наиболее подробно монтаж монолитного ленточного фундамента. Остальные разновидности следует монтировать по тому же принципу — многие этапы будут совпадать.

1. Заложение ленточного фундамента начните с исследования участка. Обязательно обратитесь к геологам — они изучат почву и рельеф, определят тип и несущую способность грунта, глубину залегания грунтовых вод и уровень промерзания. Специалисты подскажут, какой тип фундамента будет оптимальным, в какой части участка строить дом, какую арматуру и марку бетона выбрать, какой ширины сделать ленты для фундамента.
2. Разметьте участок в соответствии с планом дома — определите, где будут внешние и внутренние стены. Периметр дома и внутренние перегородки можно обозначить строительным шнурком — его просто натягивают на колышки, которые вбивают в землю.
3. Выройте траншеи там, где будут стены. Это можно сделать вручную или с помощью техники. Глубина траншей зависит от результатов анализа грунта и вида фундамента.

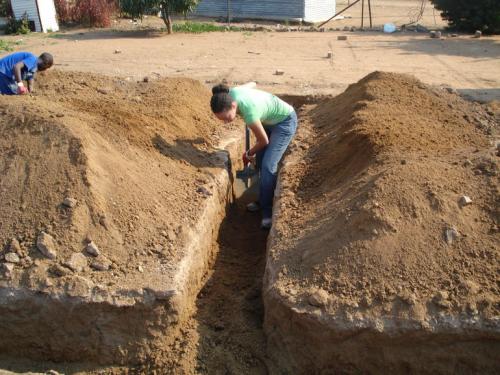

Траншея

1. Сформируйте уплотнительную «подушку». Насыпьте на дно траншей 10 см песка, уплотните его виброплитой, затем — 10 см гравия или щебня (и тоже уплотните его).
2. На «подушку» из песка и щебня уложите гидроизоляционную плёнку — можно использовать обычный прочный полиэтилен. Если этого не сделать, из бетонного раствора просочится влага, которая намочит и склеит песок и щебень. И тогда дренаж станет практически бесполезным — он не будет выполнять свои функции.

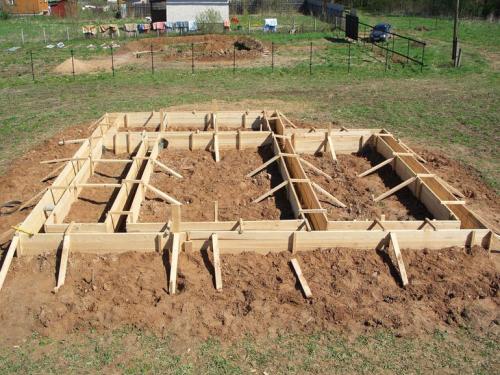

3. Установите по бокам траншеи деревянную опалубку для ленточного фундамента. Она придаст бетонному раствору нужную форму и не позволит ему соприкоснуться с грунтом. Опалубку делают из деревянных досок, их толщину определяют специалисты. Общее правило выглядит так: чем шире лента фундамента — тем толще должны быть доски. Иначе они не выдержат веса бетона и сломаются: тогда бетонный раствор вытечет, смешается с грунтом и станет непригодным для монтажа. Также доски должны плотно примыкать друг к другу, чтобы бетон не вытек через зазоры между ними. На этом этапе можно утеплить фундамент — обложите опалубку изнутри утеплителем. В качестве теплоизоляции выбирайте гидрофобный материал — например, пенопласт.

Какие материалы необходимы для создания фундамента из бетона

Строительство фундамента – долгий и трудоемкий процесс, требующий применения большого количества инструментов. Для каждого из этапов его возведения, начиная от разметки и заканчивая отделкой, требуется свое оснащение. При обсуждении самостоятельного монтажа основания будущего строения имеется в виду чаще всего строительство фундамента ленточного или столбчатого типа. Эти разновидности отличаются высокой несущей способностью, они не требуют наличия спецтехники (в отличие, например, от фундамента с использованием ФБС блоков). Итак, какие именно инструменты понадобятся для возведения фундамента на каждом его этапе.

Разметка площади, снятие дерна и отрытие котлована

Для разметки будущего фундамента понадобятся колышки, веревка, которая будет на них натягиваться, и краска (ее можно заменить мелом). После окончания нанесения контуров следует приступать к снятию слоя дерна и отрытию котлована (или траншеи). Дерн удобней всего снимать лопатой штыкового типа, она хорошо подрезает корни. Чтобы убирать большие пласты, стоит воспользоваться вилами. Для отрытия траншей понадобится совковая лопата, а для перевозки вынутого грунта тачка и ведро (оно необходимо для работы в стесненных условиях). Если на участке каменистая почва, дополнительно понадобится кирка.

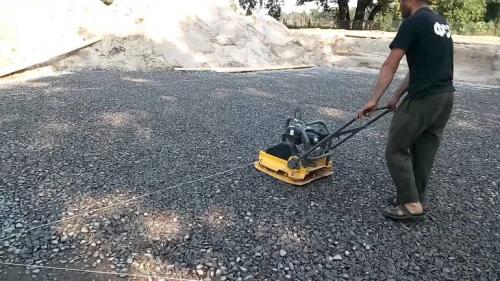

Создание щебневой подушки

Создание щебневой подушки позволит выровнять поверхность траншеи, это необходимый этап при строительстве фундамента. В этом случае понадобится кувалда для дробления крупных камней и специальный трамбовщик. Если площадь трамбовки большая и ширина котлована позволяет, есть смысл взять в аренду вибротрамбовщик – это специальный агрегат, чаще всего бензиновый. Он позволит справиться с работой значительно быстрее.

Инструменты для распределения гравия и бетона

Для заполнения понадобится совковая лопата. Распределяется материал с помощью граблей. Для удаления лишнего количества используется специальная выравнивающая рейка.

Для проверки плоскости понадобится уровень, обычно используется простой пузырьковый.

Бетонные работы

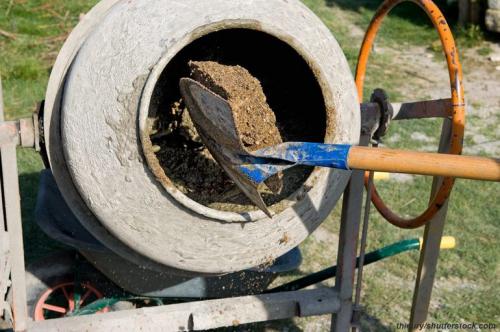

Замесить бетонный раствор можно либо вручную, либо с помощью бетономешалки. Для ручного замеса понадобится:

• лист фанеры (размером не менее 1.5x1.5 метра и толщиной 25 мм);
• ведро;
• совковая лопата.

Облегчить задачу поможет перфоратор со специальной насадкой.

Если требуется замесить большой объем раствора, стоит взять в аренду бетономешалку. Она может быть с электро- или бензиновым двигателем.

Внимание! После использования бетономешалки, ее необходимо вымыть в течение 5 минут, чтобы предотвратить застывание раствора. Для этого понадобится шланг с водой и щетка.

Работа с раствором

Для работы с бетоном понадобится небольшая лопата для закладывания раствора и кельма. С помощью последней раствор разравнивается, убираются наплывы. Кельма используется и для работы с кирпичом.

Для монолитного ленточного фундамента

Если фундамент будет монолитным ленточным, потребуется инструмент для работы с арматурой:

• Болгарка для резки металлических прутов;
• проволока для вязки;
• крюк;
• кусачки или бокорезы.

Перед заливкой бетона понадобится установка деревянной опалубки. Для ее монтажа потребуется столярный инструмент. Сама опалубка возводится из деревянных досок, они выставляются строго по уровню, после чего сбиваются и подпираются с помощью кольев. Для изготовления опалубки потребуется столярный молоток и пила.

Инструменты для монтажа фундамента из кирпича

Для работы с кирпичной кладкой понадобится, в первую очередь, кельма. С ее помощью наносится раствор, при необходимости подбивается ряд.

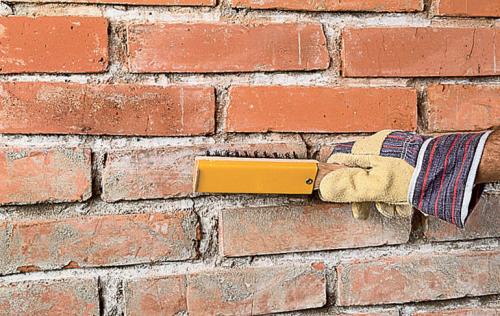

После того как ряды кирпича выложены, но раствор еще не застыл, необходимо расшить швы. Это делается с помощью кельмы или специального инструмента – расшивки. Эта процедура поможет заполнить пустоты в швах и убрать излишки раствора.

Если предстоит большой объем работ с кирпичной кладкой, стоит задуматься об инструменте для резки материала. Можно использовать различные инструменты:

• Болгарку;
• Специальную гильотину;
• Циркулярную пилу, оснащенную нужным диском;
• Ножовку.

При использовании ручного электроинструмента необходимо позаботиться о собственной безопасности. Работать с ним необходимо в перчатках и защитных очках (их может заменить лицевой щиток).

Уборочные работы и отделка

После завершения работ территорию требуется убрать. Для этого понадобится стандартный уборочный инструмент (веник и совок). Дополнительно необходимо убрать все подтеки и брызги бетонного раствора с площадки и с кирпичной кладки. Для ее очистки можно использовать жесткую проволочную щетку. Работать с ней необходимо в перчатках и очках.

Если же для очистки кирпича будет использован специальный химический раствор, для его нанесения понадобится кисть. Ее же используют для нанесения гидроизоляционных растворов на монолитные фундаменты.

Какие инструменты необходимы для создания фундамента из бетона

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Как определить размеры фундамента из бетона

• Одинаковая ширина ленты под всеми стенами. Стены разной толщины создают различное давление на основание. Если фундамент под ними будет одинаковой ширины, это приведет к неравномерной усадке с последующим образованием перекосов и трещин. Поэтому, например, при возведении на одном основании и основного здания, и пристройки, надо сделать демпфирующий шов, который заполняется минватой либо другим материалом.



Фото 16. Последствия несоблюдения технологии заливки фундамента

• Неплотная опалубка. При наличии зазоров в деревянных щитах или между поверхностью земли и опалубкой между ними будет просачиваться бетонная смесь. Это может стать причиной большого перерасхода бетона и лишних финансовых затрат.

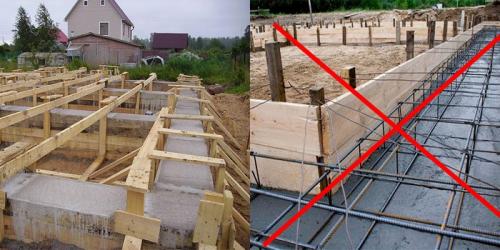

Рисунок 17. Неправильная стяжка опалубки

• Ручное приготовление бетона. Вручную приготовить нужное количество смеси для заливки всего основания за один раз не получится, а послойная заливка ведет к нарушению монолитности, снижению прочностных характеристик и расслоению фундамента в процессе эксплуатации. В связи с эти целесообразнее купить готовый бетон, который будет доставлен на объект спецтехникой.

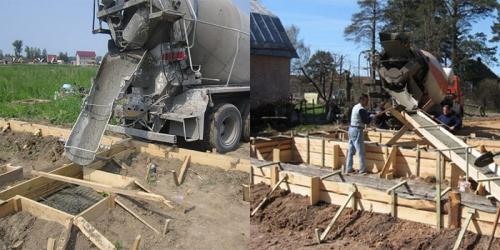

Рисунок 18. Заливка основания с привлечением миксера

• Отсутствие ухода за набирающим прочность бетоном. До момента набора бетонной смесью 75 % проектной прочности за ней нужно правильно ухаживать. Летом залитые конструкции надо регулярно увлажнять, а для лучшего эффекта рекомендуется свежезалитые конструкции накрыть полиэтиленовой пленкой во избежание ускоренного испарения влаги. Зимой бетон требуется прогревать примерно до 20 °C, чтобы исключить его промерзание.

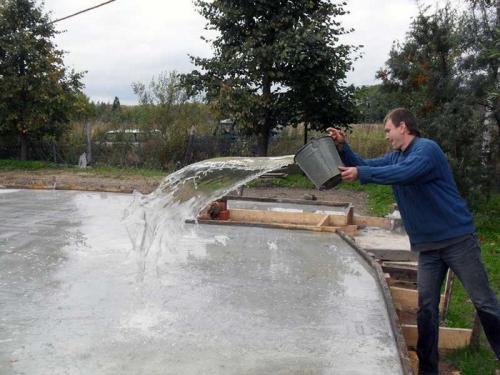

Фото 19. Увлажнение фундамента в процессе набора прочности

• Несоблюдение технологии. Упрощение технологического процесса ведет к необратимым последствиям. В качестве примера можно привести опускание работ по уплотнению бетона. В смеси содержатся пузырьки воздуха и если их не удалить, в застывающем составе образуются пустоты, снижающие прочность всего основания.

Как создать фундамент из бетона на грунте

Основная задача, которую требуется решить в процессе проектирования фундамента железобетонная плита, заключается в моделировании нагрузок, способных спровоцировать крен, и заставляющих конструкцию работать на изгиб. На его основе рассчитывается толщина плиты, её потребность в общем и локальном армировании.

При заказе проекта фундамента монолитная плита в нашей компании, заказчик получает комплект документации с подробными чертежами, сметой, экспликацией материалов.

В среднем под малоэтажные здания проектируют плиты толщиной 200-400 мм. Точный размер определяется расчётом, однако в зависимости от процента армирования, для одного и того же объекта значение - разное. Чтобы фундамент для дома плита получил оптимальное соотношение прочности и цены, надо уметь правильно манипулировать арматурой.

Если взять минимальную толщину плиты в 200 мм, нужно предусмотреть усиление в наиболее нагруженных зонах: пересечениях стен, расположении бетонной лестницы, несущей колонны. Если фундаментная монолитная плита под дом по толщине будет увеличена до 250 мм, можно локально не усиливать - но на общее армирование арматуры уйдёт больше. Особенности плиты:

1. По площади фундамент для дома монолитная плита должен выходить за контуры стен, с учётом всех выступающих архитектурных элементов: веранды, крыльца, пристроенного гаража , террасы. Учитывается так же и толщина облицовки по периметру.
2. Неравномерность осадки почвы под весом здания компенсируется за счёт хорошо уплотнённых насыпных слоёв. Обычно это песок, поверх которого для лучшей утрамбовки применяется щебень – либо просто используется пескогравийная смесь.
3. Классический вариант плитного фундамента предусматривает ещё и устройство жёсткого подстилающего слоя. Это бетонная подготовка (бетонная плита под фундамент), на заливку которой идёт тощий бетон (марки В7,5).

Чтобы сделать плиту тоньше, не снизив её сопротивление продавливанию, в наиболее нагруженных местах предусматривают утолщения в виде обращённых вниз рёбер жёсткости. В домах с цокольным или подвальным этажом устройство плитного фундамента включает другой вариант усиления. Здесь рёбра жёсткости направлены вверх, их роль играют монолитные цокольные стенки, которые передают нагрузку от перекрытия.

Монолитный слой под плитным фундаментом помогает в распределении нагрузок. Защищает от повреждений слой горизонтальной гидроизоляции (геотекстиль) под подошвой фундамента.

Как создать фундамент из бетона на бетонном основании

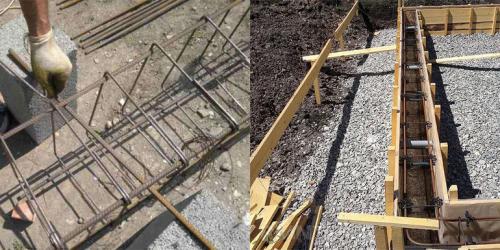

Правила армирования ленточного фундамента вынуждают отказаться от использования сварки в пользу вязки, так как при использовании сварки, в местах сварочных соединений металлические пруты теряют прочность до 2-2.5 раз . К тому же, именно здесь чаще всего появляется коррозия, способная за несколько лет повредить арматуру, существенно снижая надежность и долговечность основания. Допустимо только соединение при помощи вязки. Это довольно сложный этап, на выполнение которого у недостаточно опытного пользователя уйдет немало времени. Впрочем, многое здесь зависит от того, какой инструмент вы будете использовать.

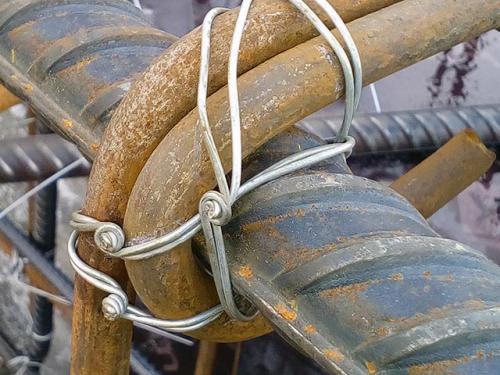

Надежный узел вязки арматуры проволокой

Классический инструмент для вязки арматуры в ленточном фундаменте – специальный вязальный крючок. Используя его, опытные мастера могут выдавать до 12-15 узлов в минуту (конечно, если вязальная проволока заранее подготовлена и нарезана). Главным достоинством этого варианта является доступность – крючок можно купить во многих магазинах за сотню рублей и даже дешевле. Минус – скорость работы с ним не велика даже у мастеров. Учтите – придется сделать многие сотни вязок даже если предстоит армирование фундаментов небольшого размера.

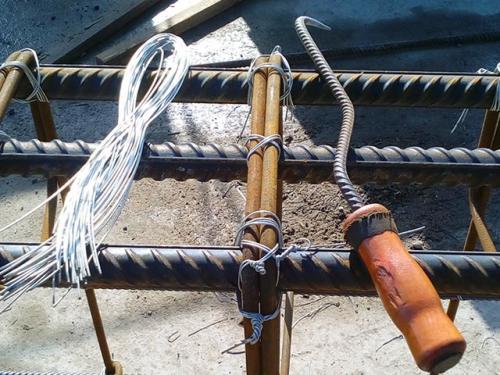

Проволока и крючок для вязки каркаса

Если вы хотите поскорее закончить работу, можно воспользоваться специальным вязальным пистолетом. Работая с ним, даже неопытный пользователь легко выдаст 25-30 узлов в минуту. То есть, производительность возрастет минимум в 2 раза. Увы, стоимость подобного оборудования не низка – от 50 тысяч и выше. К тому же, для работы с ним нужна специальная проволока – обычная может не подойти. Это дополнительно повышает стоимость. Но если есть возможность арендовать вязальный пистолет на несколько часов или сутки – смело соглашайтесь на такое предложение, только не забудьте узнать максимальный диаметр арматуры, который сможет он связать. Работая с качественным инструментом, вы потратите на сборку каркаса максимум день – правильное армирование ленточного фундамента становится куда более легким и быстрым. При работе вручную этот процесс может растянуться на неделю и больше.

Как создать фундамент из бетона на бетонном основании с использованием арматуры

Одним из волнующих вопросов при возведении дома - как залить фундамент под дом дешево и качественно. Есть несколько способов хоть немного сэкономить:

• Копка грунта и заливка фундамента под дом бетонной смесью являются самым дорогостоящим этапом при строительстве загородного дома. Выполнить всю работу самостоятельно или доверить ее профессионалам – каждый решает сам.
• Формирование мелкозаглубленного фундамента позволит сэкономить значительное количество средств. Однако он подходит лишь для строительства малоэтажных домов из легких материалов. Во всех других случаях используют фундамент глубокого заложения, возведенный ниже точки промерзания земли.
• Сборка опалубки выполняется из досок, которые впоследствии можно использовать в качестве чернового пола ил для других работ, в которых внешний вид материала будет на второстепенном плане.

После застывания бетона доски опалубки снимаются и могут использоваться повторно Источник sovet-nso.ru

• При заливке плитного фундамента можно сэкономить, используя более тонкое основание с формированием ребер жесткости.
• Возможность использования стеклопластиковой арматуры вместо стальных материалов также позволит незначительно сэкономить.

Особенности заливки плитного фундамента

Плитный фундамент чаще всего используют при строительстве кирпичных, каркасных и каменных загородных домов. При этом плита располагается не только под несущими стенами дома, но и под всем строением и требует формирования идеально ровной поверхности.

Для заливки плитного фундамента засыпается песчаная подушка высотой до 30 см, укладываются железобетонные плиты, формируется армирующий каркас и выполняется бетонная стяжка.

Он является самым дорогостоящим, однако в полной мере обеспечивает прочность и надежность основания в период эксплуатации объекта.

Плитный фундамент имеет достаточно сложную структуру Источник profundamenti.ru

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором :

Особенности заливки столбчатого фундамента

Столбчатый фундамент часто путают со свайным, но на самом деле это две совершенно разные технологии. Если сваи обязательно вкручиваются ниже глубины промерзания грунта, то столбчатый представляет собой яму, глубиной около 50-70 см, дно которой засыпано песком, а сверху заливается бетон, вперемешку с какими-нибудь камнями.

На заметку! Для жилого дома столбчатый фундамент не подойдет, так как рассчитан он на сверхлегкие строения – маленькие бани без каменной печи, беседки, сараи и тому подобные хозпостройки.

Столбчатый фундамент не требует дополнительных работ по гидроизоляции, но, как и свайный, исключает возможность обустройства погреба или подвала. Так как закладывается на небольшую глубину, то преимущественно используется на песчаных почвах и супесях, равнодушных к пучению и естественному движению грунта.

Для заливки столбчатого фундамента используются бетонные блоки, скрепленные между собой арматурой и залитые готовой бетонной смесью. Для формирования бетонных блоков подойдет любой материал:

• кирпич;
• камни;
• базальт;
• булыжники;
• готовые железобетонные блоки.

Столбчатый фундамент – неглубокое бюджетное основание для хозпостроек Источник stopdacha.ru

Столбы устанавливаются во всех углах, а также в местах пересечения стен и точках с повышенной нагрузкой на расстоянии не более 2 метра друг от друга. При этом формируется опалубка, устанавливаются столбы и стягиваются между собой армирующим материалом. Вся конструкция заливается смесью бетона.

Как создать фундамент из бетона на бетонном основании с использованием арматуры и гидроизоляции

Фото с сайта shutterstock.com/ungvar

Традиционная технология устройства монолитного плитного фундамента предполагает использование так называемой "подбетонки" – чернового слоя недорогого бетона толщиной около 10 см. Такая бетонная подготовка позволяет создать твердое ровное основание для установки арматуры и последующей заливки плиты.

Основная функция подготовки – технологическая, направленная на возможность устройства пола или монолитного фундамента. Также она позволяет обеспечить равномерную передачу нагрузки от конструкции на основание за счет плотного контакта между этими несущими элементами.

У бетонной подготовки немало плюсов: на нее можно нанести гидроизоляцию, которая защитит фундамент от грунтовых вод; "подбетонка" предотвращает протекание цементного молочка в грунт; обеспечивает ровное основание под арматуру, минимизирует усадку. Однако есть и минусы, главные из которых – высокая стоимость материалов и работ по устройству фундамента и увеличение сроков строительства.

Фото с сайта shutterstock.com/bubutu

Алгоритм возведения монолитной железобетонной плиты предполагает примерно следующий перечень работ:

• выкопка котлована, выравнивание его основания и укрепление стен (при необходимости);
• подготовка "подушки" из утрамбованного песка или щебня;
• укладка полимерной пленки для предотвращения утечки цементного молочка в грунт;
• монтаж опалубки для заливки бетонной смеси;
• армирование бетонной подготовки и заливка смеси из "тощего" бетона;
• выравнивание поверхности и трамбовка "подбетонки" с помощью глубинных вибраторов;
• укладка гидроизоляции с защитной стяжкой;
• установка опалубки, монтаж и сварка арматурного каркаса для плиты фундамента;
• заливка и трамбовка плотной бетонной смеси согласно строительному проекту, уход за бетоном.

Некоторые работы из этого списка не являются обязательными, а рекомендованы при определенных условиях. Например, укрепление стен котлована выполняется при строительстве на илистых, текучих и обводненных грунтах. Дополнительная гидроизоляция "подбетонки" делается при высокой вероятности подъема грунтовых вод. Но даже при сокращении этих этапов проведение бетонной подготовки требует немало времени и финансов.

Как создать фундамент из бетона на бетонном основании с использованием арматуры и гидроизоляции, а также с использованием утеплителя

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.
