Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Деревянное перекрытие чердака. Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

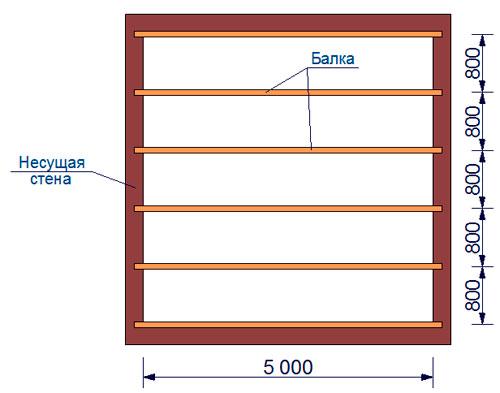

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Источник: https://doma-na-veka.ru/novosti/derevyannoe-perekrytie-vtorogo-etazha-ustroystvo-zashchity-derevyannogo-perekrytiya-mezhdu

Перекрытие второго этажа по деревянным балкам

Устройство пола второго этажа по деревянным балкам

Частное малоэтажное строительство в последние годы становится всё более популярным.

Загородные дома и дачные домики, возведённые своими руками, занимают всё большую долю в общем объёме вводимого в эксплуатацию жилья.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки. Но не все индивидуальные застройщики обладают достаточным опытом и познаниями, чтобы самостоятельно произвести весь спектр строительных работ. Так, часто возникает вопрос, как правильно настелить пол второго этажа с соблюдением всех строительных нормативов и технологий.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания.

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м. давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м. 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п. то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

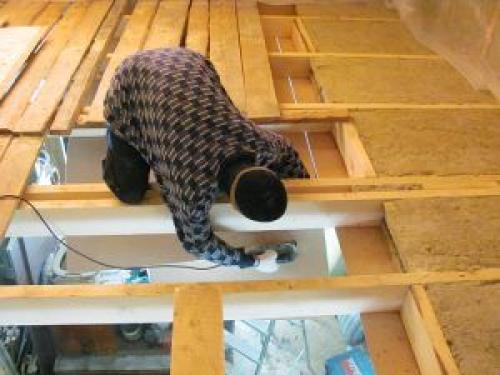

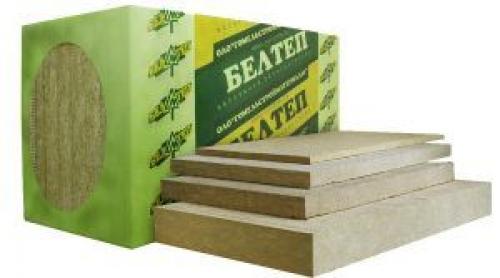

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

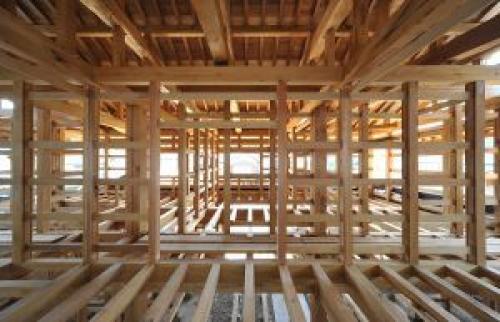

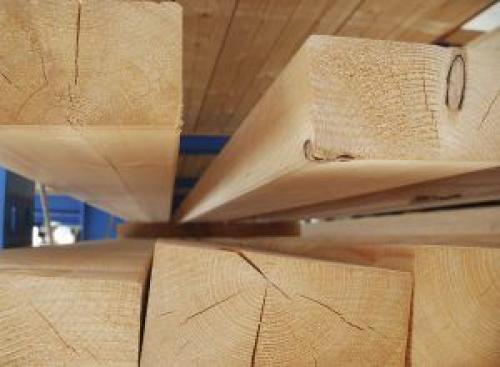

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

Источник: https://doma-na-veka.ru/stati/mezhetazhnoe-perekrytie-po-derevyannym-balkam-svoimi-rukami-kakie-trebovaniya-predyavlyayut-k

Деревянное перекрытие между этажами. Стоит ли покупать недвижимость с такими перекрытиями?

Все зависит от предпочтений самого покупателя. Кому-то важна эстетика, у кого-то просто скромный бюджет, чтоб позволить себе квартиру в новостройке или построить новый дом.

Но перед покупкой квартиры или дома, который был построен еще в СССР, стоит обратить внимание на следующие детали:

• в каком году выполнялся капитальный ремонт и был ли он вообще;
• в каком состоянии трубы, стояки, не текут ли;
• в каком состоянии проводка, алюминиевая или медная;
• есть ли трещины на штукатурке на потолке (есть вероятность прогиба балок).

Помимо всего прочего, в таких домах застройщики не сильно переживали о ровности конструкции, полы и потолки могут быть с изгибами, волнами. Плюс, перекрытия в сталинках никто не утеплял, поэтому все разговоры соседей и шаги с верхнего этажа будут слышны как за стеной. Большие окна хоть и эстетически прекрасны, но заменить их на пластиковые будет значительно дороже.

Но самое главное, это состояние самих балок. Если есть прогиб, необходимо выяснить насколько он допустимый, то есть не более 1 см на 2.5 м балки. При необходимости следует вызвать оценщика. Кроме того, застраховать старое жилище с деревянным перекрытием проблематично, страховщики отказываются предоставлять полис для зданий с низкой пожароустойчивостью.

Если здание или квартира требуют ремонта, нужно оценить его стоимость, которая включает:

• замену сантехники;
• замену окон с деревянных на металлопластиковые;
• утепление (звукоизоляцию) перекрытий;
• замену общего стояка (возможно);
• замену потолков на натяжные;
• выравнивание пола, потолка, стен.

Для некоторых видов работ лучше привлекать жильцов всего дома, а также получить разрешение соответствующих инстанций. В противном случае, ремонт всего одной ячейки дома (квартиры) только отодвинет решение общих проблем.

В частном доме с деревянными перекрытиями дела обстоят проще. Можно самостоятельно сделать ремонт всего дома, разобрать половицы, если нужно, усилить несущие балки, заменить проводку и обработать специальными средствами древесину. Поэтому, если выбирать между частным домом и квартирой, то лучше выбрать дом, именно с точки зрения доступности капитального ремонта.

Все зависит от предпочтений самого покупателя. Кому-то важна эстетика, у кого-то просто скромный бюджет, чтоб позволить себе квартиру в новостройке или построить новый дом.

Важные детали

Помимо всего прочего, в таких домах застройщики не сильно переживали о ровности конструкции, полы и потолки могут быть с изгибами, волнами. Плюс, перекрытия в сталинках никто не утеплял, поэтому все разговоры соседей и шаги с верхнего этажа будут слышны как за стеной. Большие окна хоть и эстетически прекрасны, но заменить их на пластиковые будет значительно дороже.

Состояние балок

Но самое главное, это состояние самих балок. Если есть прогиб, необходимо выяснить насколько он допустимый, то есть не более 1 см на 2.5 м балки. При необходимости следует вызвать оценщика. Кроме того, застраховать старое жилище с деревянным перекрытием проблематично, страховщики отказываются предоставлять полис для зданий с низкой пожароустойчивостью.

Ремонт

Если здание или квартира требуют ремонта, нужно оценить его стоимость, которая включает:

• ремонт кровли;
• ремонт полов;
• ремонт потолков;
• ремонт проводки;
• ремонт окон;

Для некоторых видов работ лучше привлекать жильцов всего дома, а также получить разрешение соответствующих инстанций. В противном случае, ремонт всего одной ячейки дома (квартиры) только отодвинет решение общих проблем.

Частный дом с деревянными перекрытиями

В частном доме с деревянными перекрытиями дела обстоят проще. Можно самостоятельно сделать ремонт всего дома, разобрать половицы, если нужно, усилить несущие балки, заменить проводку и обработать специальными средствами древесину. Поэтому, если выбирать между частным домом и квартирой, то лучше выбрать дом, именно с точки зрения доступности капитального ремонта.

Источник: https://interer-i-dekor.ru-land.com/novosti/ustroystvo-i-montazh-perekrytiy-po-derevyannym-balkam-ustroystvo-mezhduetazhnogo

Пирог межэтажного перекрытия по деревянным балкам. Подробнее о конструкции и устройстве перекрытий

Конструкция перекрытия может отличаться в зависимости от его расположения. Например, пирог пола первого этажа по деревянным балкам обычно включает в себя слой теплоизолятора, ведь пространство снизу не отапливается. А вот в случае с межэтажными перекрытиями можно обойтись и без них. Так что стоит разобраться в конструкции «пирога» для разных случаев.

Перекрытие для пола первого этажа

Для его устройства могут использоваться как балочные, так и ребристые конструкции.

Перед началом работы по устройству пола, нужно озаботиться подготовительными работами – если подвального помещения нет, то придется поработать:

• сперва нужно будет вынуть грунт в пределах комнаты на глубину как минимум 50-70 см;
• далее нужно отсыпать слой песка либо мелкого щебня, тщательно выровнять и утрамбовать его;
• заключительный этап подготовительных работ – устройство кирпичных столбиков по всему периметру комнаты с шагом 0,7-1,5 м.

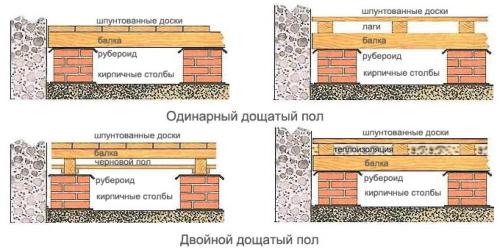

Разные конструкции деревянного перекрытия пола первого этажа

Обратите внимание!
Если планируется сопряжение балок (ребер) непосредственно со стенами, то желательно выполнить их расчет на прочность и жесткость.
Нежелательно перекрывать слишком большие пролеты без дополнительных опор.

Что касается допустимой величины пролета, то многое зависит от типа перекрытия:

• балочно-ребристые конструкции благодаря повышенной жесткости могут использоваться для пролетов до 15 м;
• простые деревянные балки также могут перекрыть пролет 15 м, но это потребует увеличения их сечения;
• что касается ребристых конструкций, то оптимальной можно считать величину пролета до 5-6 м, если ребрам придать форму двутавра и усилить металлом, то максимально допустимый пролет увеличивается до 12 м.

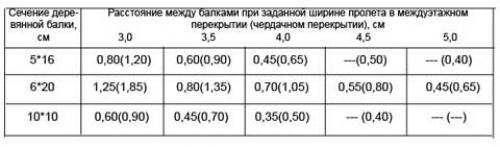

Зависимость длины пролета от размеров сечения балки

Пирог деревянного пола по лагам будет включать в себя:

• сами балки;
• черепные бруски;
• черновой пол;
• 2 гидроизоляционных слоя (можно использовать обычный пергамин);
• чистовой пол.

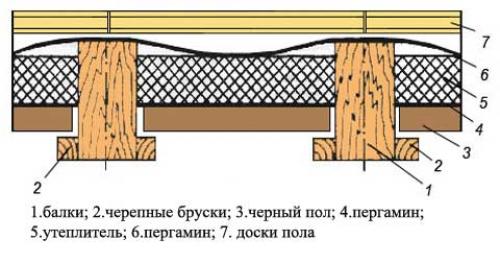

Один из вариантов пирога перекрытия первого этажа

Черепные бруски крепятся с обеих сторон балки саморезами, без этих брусков нельзя будет настелить черновой пол. Для устройства чернового пола могут использоваться доски либо толстые фанерные листы, к черепным брускам они также крепятся саморезами.

Перед тем как укладывать теплоизоляцию на черновой пол укладывается гидроизоляционный слой. Затем идет теплоизолятор (любой доступный материал, особых ограничений нет, так что подойдут и базальтовая вата, и обрезки пенопласта). Поверх балок укладывается пароизоляционный слой и только после этого настилается чистовой пол.

Можно немного усложнить конструкцию и использовать балки Деревягина. В таком случае несколько усложнится и пирог пола в деревянном доме.

Ключевое отличие такой конструкции будет заключаться в том, что балка состоит из 2 частей, между которыми уложен сплошной черновой пол (можно использовать фанеру или плиты OSB). Поверх чернового пола точно над нижней частью балки укладывается ее верхняя часть, а прочность соединения достигается за счет использования шкантов.

А вот пирог утепления пола в деревянном доме при использовании таких балок остается неизменным – все тот же слой теплоизолятора между гидро- и пароизоляционными слоями.

Деревянное перекрытие в доме из газобетона. Методы обработки древесины и установка несущих балок

Древесное сырье имеет некоторые недостатки, для их устранения материал обрабатывают:

Нанесение восковой пропитки на древесину

• специальными пропитками от гниения, грибка, плесени;
• растворами, препятствующими проникновению влаги;
• жаростойкими средствами , снижающими уровень воспламеняемости дерева.

Стальные элементы конструкции нужно обработать антикоррозийными смесями.

Монтаж несущей конструкции начинается с укладки силовых балок с шагом не более 1 метра на стены с заходом на них более 15 см.

Крайние деревянные балки устанавливают в первую очередь. При помощи длинной доски, поставленной торцом, их выводят по уровню. Они не должны плотно соприкасаться со стенами, а иметь зазор 3–4 см, который позже заполняется утеплителем.

Остальные балки монтируют горизонтально по уровню крайних. Если опоры имеют недостаточную длину, их можно нарастить тем же материалом. Бруски соединяют болтами внахлест 0,5–1 метр. Такое крепление считается надежным.

Брус крепится к армопоясу анкерными пластинами. Торцы брусьев обрезают под углом примерно 70° для лучшего выхода влаги. Дерево промазывают антисептиком и жаропрочной пропиткой. Вещества на масляной основе и краску для этих целей использовать не рекомендуется. Они нарушают процесс естественного испарения влаги.

Заходящие за стену части брусьев обмазывают битумной мастикой и обматывают рулонным рубероидом в несколько слоев. Внешние торцы утепляют пенополистиролом.

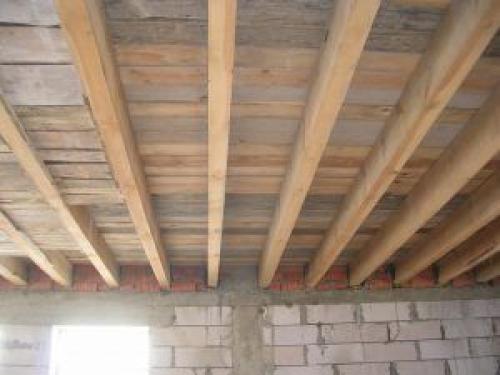

Установка балок перекрытия

Для утепления пустоты между балками заполняют газобетонными блоками или кирпичом с зазорами между разными материалами в 2–3 см. В пустоты забивают минеральную вату. Она не дает дереву отсыреть, предотвращает появление конденсата.
