Деревянное перекрытие второго этажа. Основные преимущества и недостатки деревянных перекрытий

Деревянное перекрытие второго этажа. Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

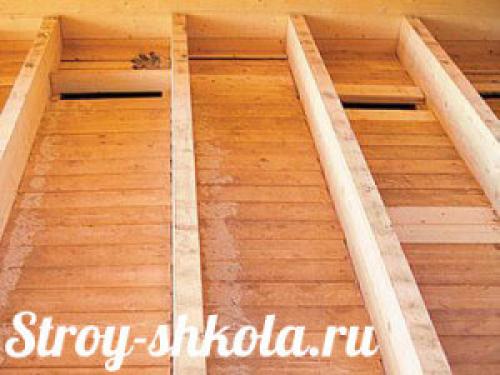

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Устройство деревянных перекрытий в частном доме. Технические требования

При сооружении деревянного перекрытия можно ориентироваться на нормы из СНиП II-25-80. Согласно этой норме, требуется обеспечивать защиту от попадания воды и от вредных биологических агентов. В местах, где вероятно воздействие агрессивной среды, надо заботиться о защите от коррозии. Заранее проводятся расчеты на несущую способность и на некритический уровень деформации. Использовать перекрытия из клееной древесины нельзя, если температура воздуха даже на короткий срок превысит 35 градусов.

Предпочтительна для работы хвойная древесина. В ряде случаев применяют прочные лиственные породы. Согласно ГОСТ 4981-87 балки надо делать из хвойной древесины. Для черепных брусков допускается использование лиственных заготовок, отвечающих установленным требованиям.

Нельзя применять дерево хуже второго сорта. Нельзя также использовать детали, в которых сквозные трещины торца длиннее 0,1 м. Оценку породы и сортовой группы проводят визуально. Для точного определения пороков ориентируются на указания ГОСТ 2140. Межэтажные перекрытия в частном доме можно использовать без особых затруднений, но надо учитывать дополнительные нюансы. Так, на мансардных комнатах придется дополнительно усиливать балки.

Предельная длина пролета составляет 8 м. Наименьшее сечение бруса 0,05х0,15 м, а наибольшее – 0,14х2,4 м. Самые крупные детали редко используются в частных домах, потому что там несущая нагрузка не оправдывает такую толщину материала. Допускается применение балок из цельных ошкуренных бревен.

Специалисты настоятельно советуют основательно сушить все заготовки перед укладкой на отведенное место. Дистанция от одной балки до другой составляет 0,6-1 м. На этот показатель влияют:

• количество этажей в постройке;
• величина нагрузки;
• общая площадь сооружения.

Протяженность балок должна быть такой, чтобы они прочно опирались на стены в особо отведенных местах. Свои нюансы имеет обустройство перекрытия под холодным чердаком. Так как оно сочетает несущую и теплоизоляционную функцию, придется обустраивать многослойный блок. Части «пирога» и их последовательность подбирают максимально тщательно. Нежилое помещение можно обустраивать и без чистового пола.

Что касается балок, то их или устанавливают на выступы стен, или замуровывают в эти выступающие части. Точно нельзя использовать дерево, если постройка длиннее 10 м. Даже больше того, пролеты длиннее 6 м можно сооружать только из особых заготовок, которые существенно дороже простых пиломатериалов. Кроме утепления, придется позаботиться о гидроизоляции и паровой защите. Деревянные перекрытия второго этажа могут использоваться даже в кирпичном или бетонном строении.

Перекрытие второго этажа в доме из газобетона. Какие перекрытия лучше выбрать для дома из газобетона

Перекрытие — это горизонтальная конструкция, которая служит перегородкой для этажей здания и главным связующим элементом для стен. Такая конструкция требует дополнительной отделки, так как выполняет роль пола и потолка в помещениях.

Особенности перекрытий в домах из газобетона

Наиболее важным при выборе перекрытия является уровень нагрузки, который выдержит конструкция. Нормой для жилых помещений считается нагрузка в пределах от 500 кг/м² до 800 кг/м².

Срок службы конструкции должен быть максимально приближен к сроку годности материала стен, газобетону. Материал с коротким сроком службы должен перекрывать этот недостаток легкостью демонтажа.

Каким требованиям должны соответствовать

Основным требованием к перекрытию между жилыми этажами является выдерживание больших нагрузок. Чердачное помещение может иметь не особо высокую устойчивость к нагрузкам, если в нем планируется хранить легкие предметы и вещи. Для перегородок, отделяющих жилые помещения от чердачных и подвальных этажей, важна изоляция. Изолируют помещения от проникновения холодного воздуха, влаги и шумов. Также важны такие параметры как удобство и скорость монтажа, ценовая категория.

Учитывая цену на требуемые материалы, доставку и монтажные работы, самым доступным вариантом является деревянное перекрытие, а самым дорогим — сборно-монолитное.

Виды перекрытий: какое лучше использовать

Какой материал будет использован в конкретном доме, зависит от пожеланий владельца будущего строения и рекомендаций проектировщика.

Выбор межэтажного перекрытия в газобетонном доме зависит от:

• количества этажей в доме, которых может быть не более трех;
• формы здания;
• размеров помещения;
• финансового положения;
• сейсмической обстановки региона.

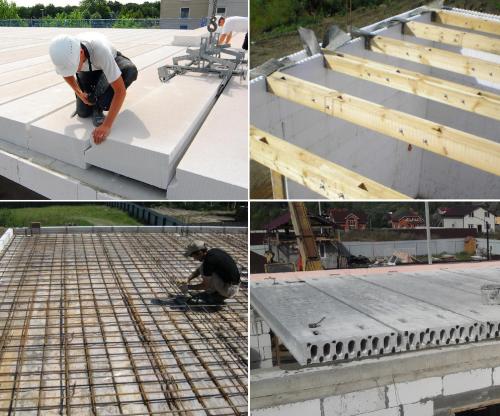

Перекрытия бывают:

• монолитные,
• сборно-монолитные,
• деревянные,
• газобетонные.

Описание, сравнение, особенности

Монолитные и сборно-монолитные конструкции лучше других подходят для того, чтобыс большим расстоянием между наружными стенами и имеющее замысловатую форму. Перекрывать помещения с различным температурным режимом удобнее всего газобетонными плитами, так как они хорошо сохраняют тепло и не пропускают звук.

Низкая ценовая категория делает деревянные конструкции наиболее предпочитаемыми для владельца, но их не следует использовать в регионах сейсмической активности, повышенной влажности и при построении трехэтажного здания.

Железобетонные плиты долговечны, выдерживают большие нагрузки и усиливают стяжку несущих конструкций. Но вес и габариты изделия требуют постоянного присутствия подъемного крана, что увеличивает стоимость работ.

Таблица сравнения цен материалов, их особенности:

Вид перекрытия	Цена	Особенности
Деревянное	Низкая	Не используется для подвальных помещений
Железобетонное	Средняя	Требует использования спецтехники
Газобетонное	Средняя	Обладает высокими изоляционными свойствами
Сборно-монолитное	Выше средней	Выдерживает нагрузку не более 600 кг/м²
Монолитное	Высокая

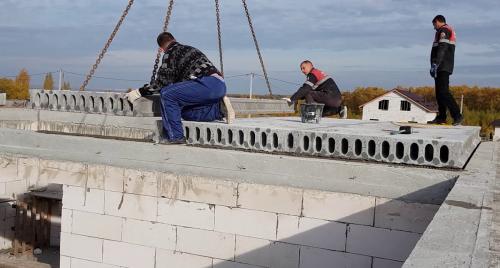

Железобетонные плиты перекрытия

Железобетонные плиты представляют собой прочное перекрытие, для монтажа которого используется спецтехника. Изготовление плит происходит из бетона высокой прочности и арматуры. Для облегчения плит, в них предусмотрены продольные пустоты.

Железобетонные плиты выдерживают нагрузку от 800 кг/м². Они применяются при строительстве трехэтажных газобетонных домов. Пустоты внутри плиты используют для повышения звукоизоляции и теплоизоляции помещения, а также для монтажа проводки.

Толщина деревянного перекрытия в частном доме. Виды деревянных балок перекрытия - расчет балки на изгиб, прочность и нагрузку

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий - классификация

1. По назначению

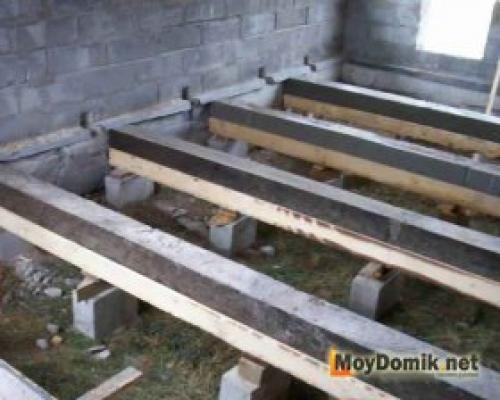

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкам Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

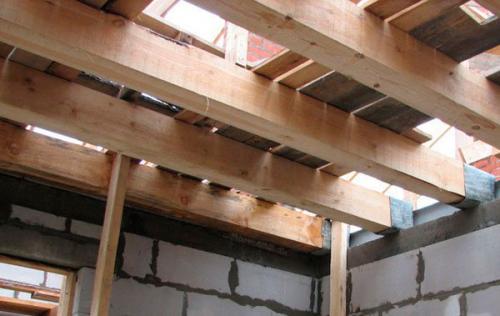

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкам Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

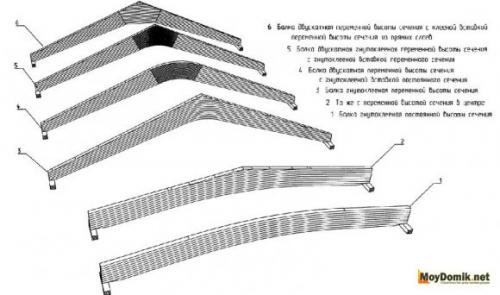

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия - схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

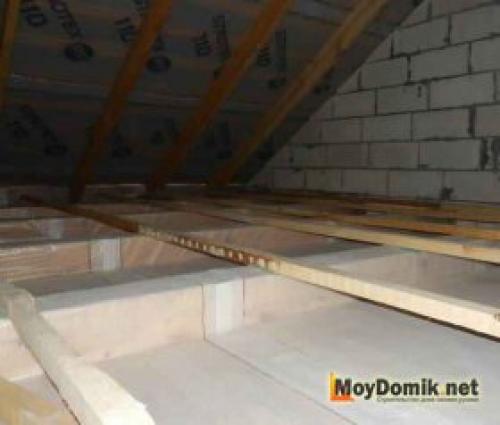

Деревянное перекрытие чердака. Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

• максимальное покрытие 4, 5 м между опорами;
• малый вес, нагрузка на здание, экономия на фундаменте;
• простота установки, без использования подъемной техники, крана;
• доступность дерева как недорогого материала;
• скорость в работе, возможность установить чердачное перекрытие за день, два;
• возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку. Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие. К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

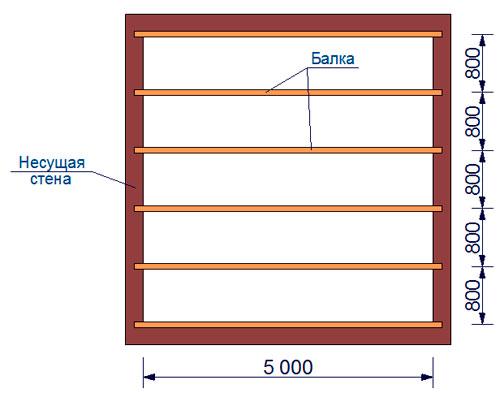

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Как правильно сделать деревянное перекрытие между этажами. Технология выполнения деревянных перекрытий между этажами

Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

1. Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.



   Заводим деевянные балки между этажами во время кладки стены

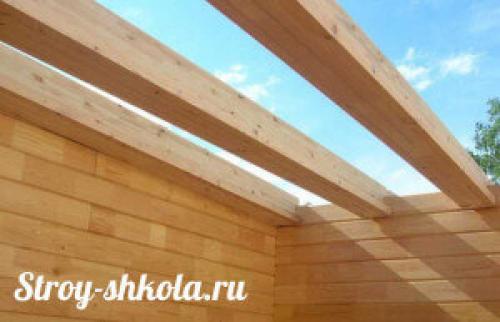

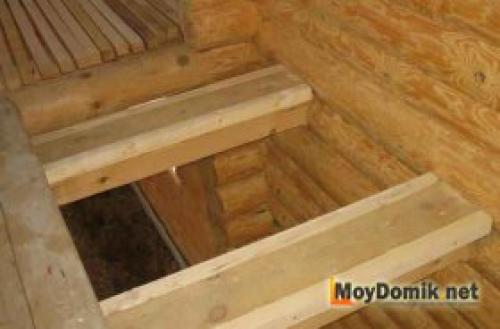

2. В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.



   Технология возведения балок в деревянном доме путем врубки их в верхний венец дома

3. После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.

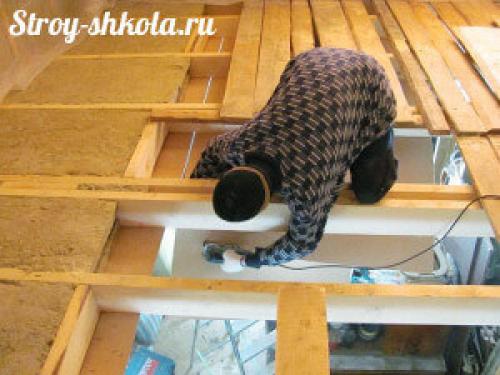

   Процесс установки чернового пола

4. Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан . Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.

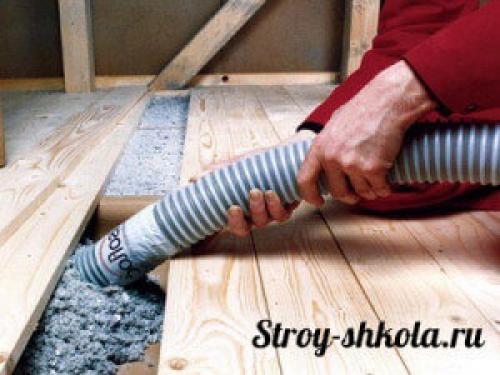

   Процесс утепления пола

5. Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя.  Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.



   Установка лагов для верхнего этажа

6. Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы , при этом в качестве пароизоляции лучше использовать фольгированную пленку.

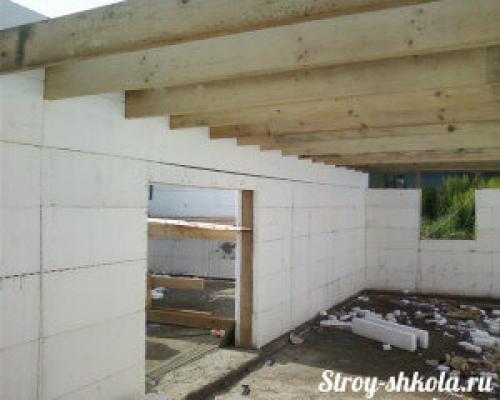

Деревянное перекрытие между этажами в доме из газобетона. Деревянные перекрытия в доме из газобетона

Малый вес, небольшая цена материала и простой монтаж – главные особенности деревянных перекрытий в доме из газобетона. В сравнении с монолитными ЖБИ или стальным металлопрокатом балки из натуральной древесины имеют массу преимуществ.

Преимущества деревянных перекрытий

Железобетонные плиты слишком тяжелые для хрупких стен из газоблоков и требуют использования вспомогательной крановой техники. Стальной прокат дорогой и имеет высокую теплопроводность. Преимущество деревянных перекрытий в отсутствии всех этих недостатков при достаточной прочности и долговечности.

Деревянные перекрытия в доме из газобетона обладают массой других особенностей:

• Минимальная нагрузка на несущие стены из газобетонных блоков. Это важно в зданиях из двух и более этажей.
• Простота и быстрота монтажа. Балки из цельной древесины можно установить даже своими руками без применения грузоподъемной техники и лебедок.
• Стоимость деревянных брусьев ощутимо ниже железобетонных и стальных аналогов.
• Теплоизоляция. Натуральный массив древесины – отличный теплоизоляционный материал. Установив деревянные перекрытия в доме из газобетона, в умеренном климате можно не использовать дополнительных утеплителей.

Дерево – натуральный материал, который имеет свои недостатки. Оно подвержено горению, гниению, заражению грибками и прочими паразитами. Чтобы избежать таких негативных особенностей, рекомендуется обрабатывать балки специальными антисептическими и противопожарными составами. Не менее важно покрывать несущие деревянные балки материалами, препятствующими пересыханию дерева.

Расчет деревянных балок перекрытия

Рассчитать общую нагрузку на брусья идостаточно сложно, поэтому инженерами берется усредненный показатель суммарного предельного веса 400 кг/м². Этот предел прочности включает в себя максимально допустимую массу самих строительных конструкций и всех предметов, расположенных на полу верхнего этажа.

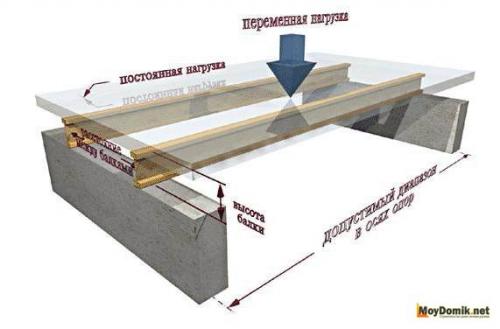

Расчет деревянных балок перекрытия выполняется на основании двух параметров: длины пролета и шага установки.

Пролеты более шести метров нуждаются в дополнительной опоре, поскольку дерево при такой длине провисает под своим весом и может не выдержать нагрузки.

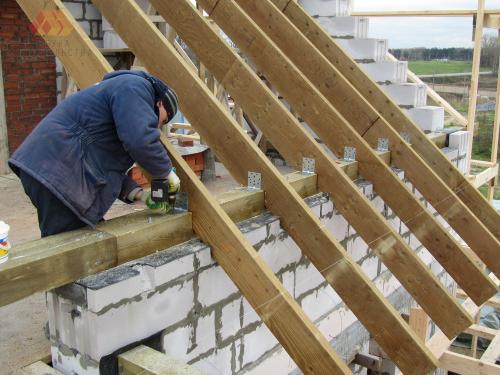

Устройство деревянного перекрытия в доме из газобетона

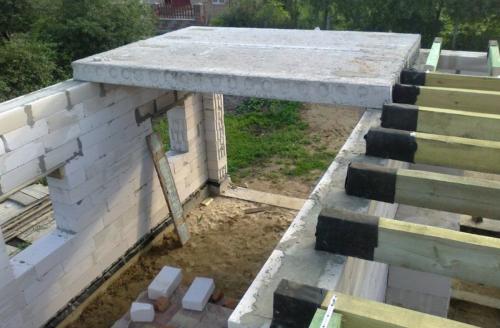

Газобетонные блоки – сравнительно хрупкий стройматериал. Он плохо работает с точечными нагрузками, такими как балки из древесины. Чтобы избежать разрушения, необходимо создавать, равномерно распределяющий нагрузку. Он формируется одним из двух способов:

• традиционная заливка бетона в опалубку с армирующей сеткой непосредственно на возводимой стене,
• использование U-образных газоблоков.

Второй способ более простой, потому что не нужно использовать вспомогательные материалы и сваривать арматуру. Газобетонные блоки U-образного сечения выкладываются в ряд, как и остальные газоблоки. В образовавшийся внутренний канал заливается бетонная смесь, которая и формирует армопояс. Концы балок должны быть обмотаны рубероидом и заходить в стену на 12-15 см.

Массовое строительство домов из газобетона резко повысило рентабельность производства газобетонных блоков в России, Казахстане, Узбекистане и других странах СНГ.от компании «АлтайСтройМаш» быстро окупается и имеет высокую рентабельность.

Деревянные перекрытия между этажами плюсы и минусы. Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

1. Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
2. Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
3. Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
4. Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
5. Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
6. Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.
