Плиты торговой марки Hansa очень распространены на современном рынке. Но зачастую у покупателей этих плит возникают вопросы с установкой, поскольку неправильное их подключение может послужить отказом в гарантийном ремонте.

Инструкция

1

Непосредственно перед подключением плиты Hansa, распакуйте ее, тщательно осмотрите внешнюю панель и убедитесь в отсутствии механических повреждений, которые могли возникнуть при транспортировке.

2

Если у вас нет времени или вы не дружите с электричеством, обратитесь к специалистам, занимающимся установкой и подключением электроплит Hansa. Для установки газовых плит также следует обратиться к специалистам, поскольку самостоятельно делать это категорически запрещается. При использовании услуг мастеров, потребуйте заполнения талона на установку электроплиты, заверенного печатью организации, на случай если возникнут какие-либо проблемы.

3

Убедитесь, что плита Hansa укомплектована шнуром питания с вилкой и розеткой и визуально осмотрите их исправность перед подключением к электрической сети. Если сетевой шнур и кабель отсутствуют, приобретите их отдельно в магазине электротоваров.

4

Далее займитесь монтажом силовой розетки, помните, она должна иметь заземляющий контакт, электрический кабель и вилку. В том случае если у вас уже была плита, используйте прежнюю розетку с проводом от старой плиты. Если в старой розетке, где прежде была подключена плита 3 контакта и соответственно 3 провода, то это однофазная схема подключения , а если 5 контактов и 5 проводов - трехфазная схема подключения.

5

При подключении плиты Hansa к однофазной линии необходимо выполнить ряд действий. После установки силовой розетки с тремя контактами, подсоедините их. Далее подсоедините силовую вилку с тремя контактами к трехжильному проводу сечением 4мм. И наконец, подсоедините провод к плите. Плита Hansa подсоединена, можете ее включать в розетку! Если необходимо проложите трехжильный провод сечением 4 мм до электрощита и установите однополюсный автомат защиты номиналом 40 А.

6

Для подключения плиты Hansa к трехфазной линии установите силовую розетку с пятью контактами к трехфазной линии, затем подсоедините силовую вилку с пятью контактами к пятижильному проводу сечением 1,5мм, а потом подсоедините провод к вашей плите и включите ее в розетку.

7

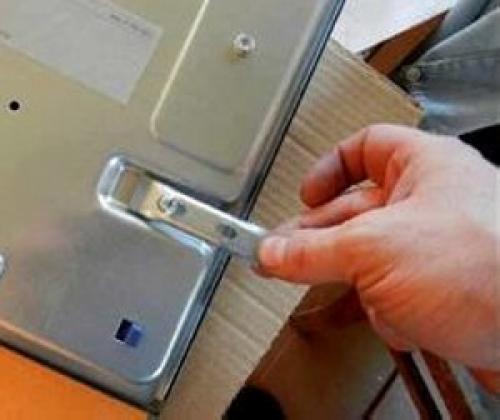

Не забудьте также перед подключением плиты отрегулировать ножки, путем их вывинчивания или завинчивания, если пол в доме неровный.

Подключение электроплиты через клеммник. Ша. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно  соблюдайте цветовую маркировку жил , чтобы не допустить ошибок в подключении.

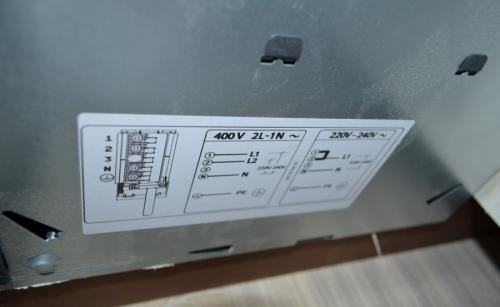

Существует три основные схемы подключения электрических плит.

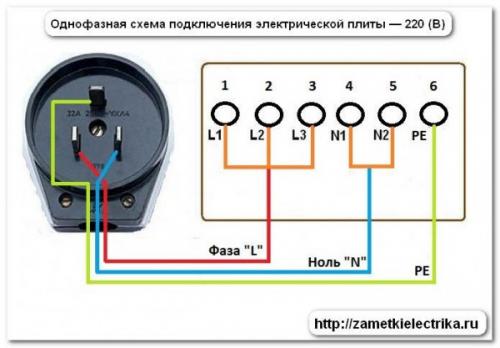

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

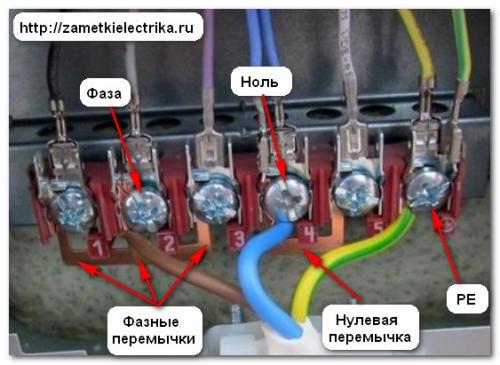

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

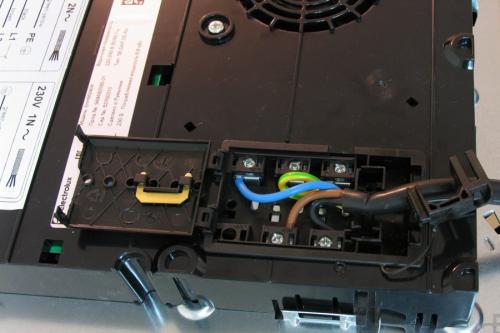

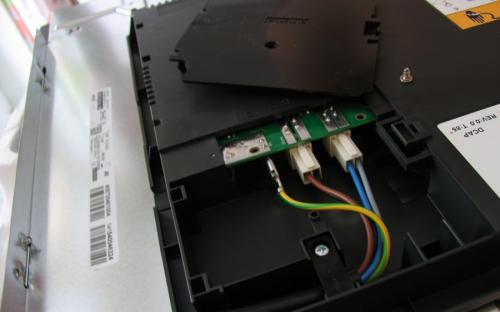

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

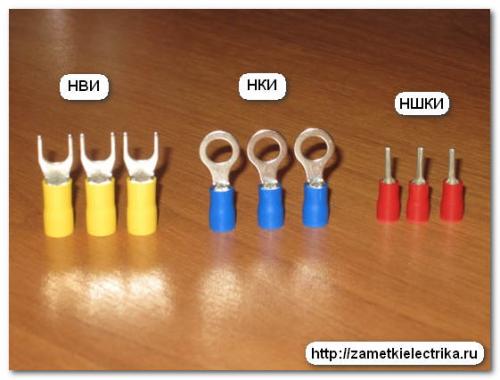

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях - .

Еще несколько примеров.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

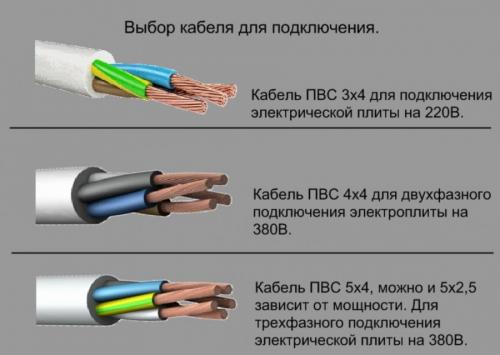

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Источник: https://detali-interera.ru-land.com/novosti/kak-podklyuchit-elektricheskuyu-plitu-trebovaniya-k-elektroprovodke

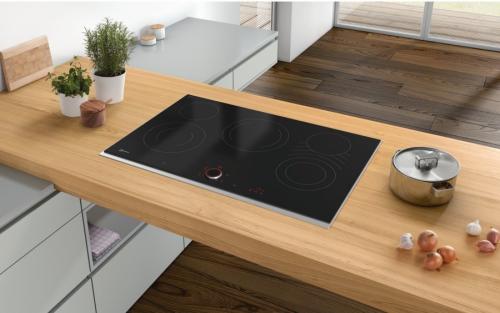

Подключение электроплиты напрямую. Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно. Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Как подключить комбинированную плиту Hansa. Включение духовки Ханса

Подключение газового оборудования должно производиться представителем газовой компании, который присоединит прибор и проверит его функционирование, а также полноценную работу подающих газ шлангов и вытяжной вентиляции. Пренебрегать данным мероприятием и устанавливать газовое оборудование самостоятельно не рекомендуется, поскольку это может быть опасно. Представитель газовой компании должен иметь допуск и удостоверение, а сама компания должна быть лицензирована на осуществление подобного вида деятельности. Подробная технология подключения газовой плиты описана в инструкции по эксплуатации, которая прилагается производителем к каждому изделию. С данной инструкцией должен ознакомиться пользователь и представитель газовой компании.

Первое включение должно производиться после выполнения следующих манипуляций:

• требуется убрать из внутреннего пространства все элементы заводской комплектации: упаковку, инструкции, защитные приспособления и другое;
• внутреннее оборудование требуется вымыть теплой водой с обычным моющим средством;
• в помещении требуется включить вентиляционное оборудование или, если таковое отсутствует, просто открыть окно;

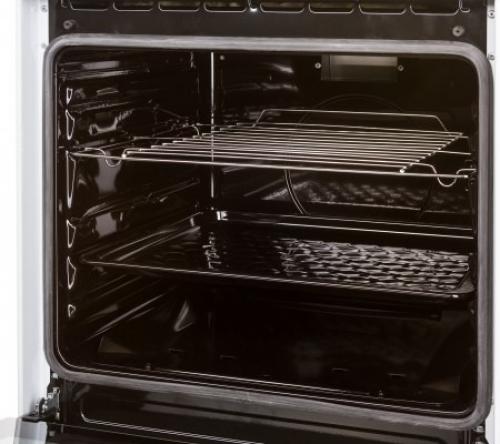

• нагреть духовку и после этого вымыть все внутренние поверхности и элементы.

Включение электрического духового шкафа производится в несколько этапов. Сначала требуется установить необходимые параметры для использования. Для этого следует повернуть в нужное положение ручку выбора режима и регулятора температуры. Они отвечают за отображение параметров устройства в процессе приготовления пищи. На приборе загораются две лампочки. Одна из них сигнализирует о том, что духовка находится во включенном режиме, а вторая — о том, что необходимый температурный режим еще не достигнут. После его достижения лампочка гаснет.

Непосредственно для включения газовой духовки необходимо выполнить последовательно следующие действия:

• зажечь спичку;
• повернуть ручку управления устройством до упора;
• повернуть ручку влево вдоль температурной шкалы до необходимого показателя;
• поднести горящую спичку или зажигалку к запальному отверстию;
• зажечь газ;
• удерживать ручку в нажатом состоянии определенное время, которое в зависимости от модели духовки и силы поступающего газа варьируется от 3 до 10 секунд.

После выполненных манипуляций пламя должно гореть. Если пламя гаснет, действия в вышеуказанном порядке требуется повторить, но в следующий раз ручку держать дольше. Пламя после включения будет максимальным до момента достижения необходимой температуры. После этого оно автоматически будет уменьшено термостатом.

Модели с электроподжигом запускаются проще: достаточно повернуть переключатель и удерживать в этом положении несколько секунд.

Как подключить варочную панель Hansa. Подключение варочной панели к электросети

Варочные панели с питанием от электрической сети (индукционные, с поверхностью из стеклокерамики и спиральные) уверенно вошли в быт современного человека. Популярность этого кухонного оборудования обусловлена его многофункциональностью, простотой настроек и управления, современным дизайном и экономичностью. Покупка электрической поверхности удовольствие не из дешевых, поэтому многие потребители, желая сэкономить на услугах мастера, выполняют монтаж варочной панели своими руками. Главное в этом процессе соблюдение определенных правил, о которых мы расскажем ниже.

В настоящее время многоэтажные дома с квартирами эконом-уровня чаще всего сдаются потребителю без подключения к магистральной газовой сети. Такой вариант значительно снижает стоимость недвижимости и повышает безопасность проживания. Газовые плиты в этом случае не используются. Вместо них, устанавливаются электрические кухонные плиты, панели и духовки. Этот вид оборудования также применяется на загородных объектах недвижимости, расположенных в местах, где нет газопроводов, а использование природного газа в баллонах затруднительно и экономически неэффективно.

При всех вышеперечисленных условиях на кухнях квартир, домов и дач выполняется монтаж электрических приборов для варки, тушения и жарки пищи. Вариантов оборудования для этих целей всего лишь два: можно произвести подключение к электросети полноценной электрической плиты с духовкой, но большинство потребителей предпочитают устанавливать варочные панели и духовые шкафы отдельно. Эта статья посвящена установке и подключению варочной поверхности любого типа как простого с нагревательными элементами сопротивления, так и индукционных панелей.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

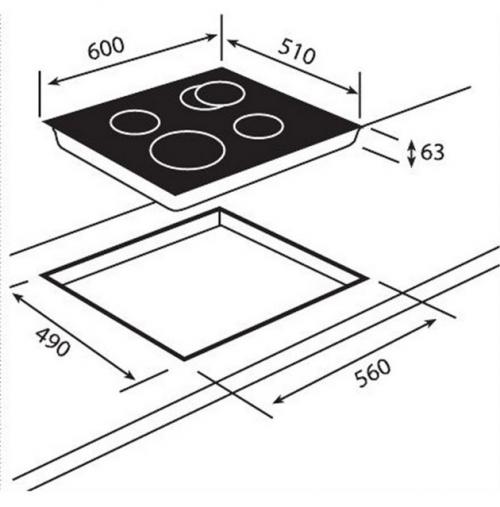

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.

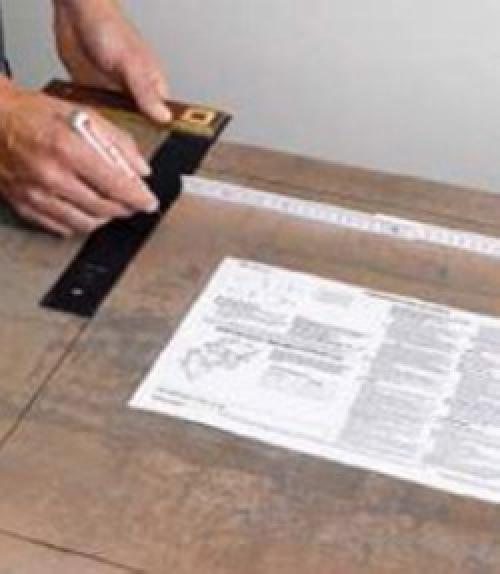

2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.

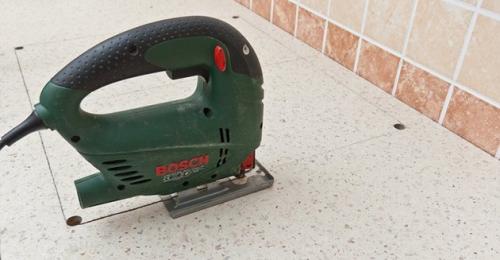

4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.

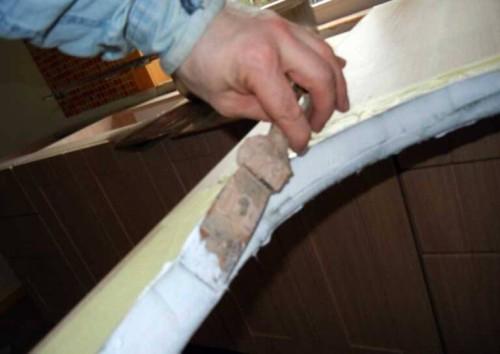

5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.

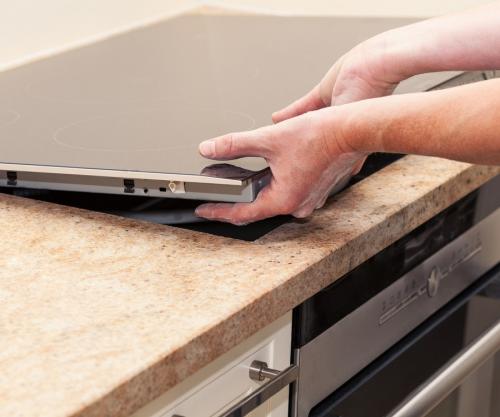

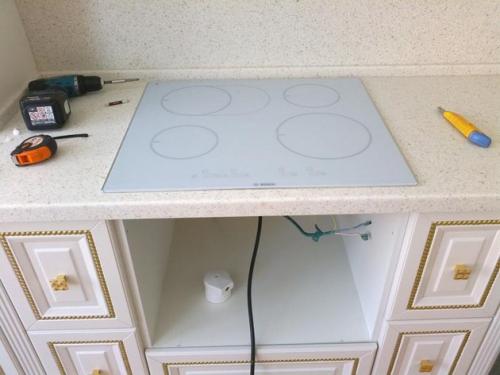

6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.
