Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.
Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.
- 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
- 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.
Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.
Первый запуск в начале сезона
Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).
Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.
Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:
- Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
- Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
- Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
- Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
- Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
- После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
- Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.
Устройство мотокосы. Устройство бензинового триммера
Многочисленные модели ручных мотокос, имеющихся сегодня на рынке, различаются по мощности (и, как следствие этого, по своим возможностям), весу, наличию тех или иных дополнительных функций, повышающих удобство использования, но при этом принципиальная схема устройства инструмента остается неизменной.
В качестве силового привода в любом бензиновом триммере используется двигатель внутреннего сгорания. Посредством жесткого или гибкого вала вращение от него передается на режущий элемент – катушку с кордом (леской) или специальный нож. Вал размещается внутри металлической штанги, на одном конце которой закреплен двигатель и топливный бак, на другом находится режущая головка.
В средней части штанги крепится рукоятка. Чаще всего именно на ней размещаются клавиши, кнопки и переключатели, с помощью которых осуществляется управление работой триммера.
Компоновка элементов управления может несколько отличаться в зависимости от модели инструмента, но, как правило, сюда входят кнопка для глушения двигателя, клавиша «газа», позволяющая управлять дроссельной заслонкой карбюратора, и стопор этой клавиши в нажатом состоянии, облегчающий управление при больших объемах работы.

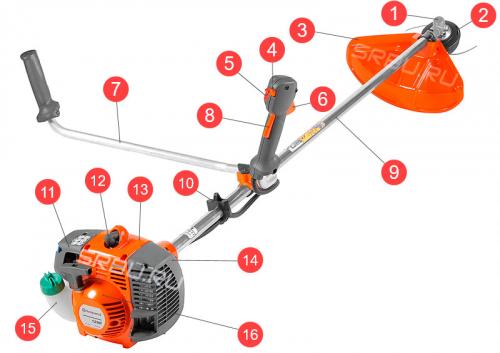

1. Редуктор.
2. Триммерная головка.
3. Защитный кожух.
4. Кнопка стопора рычага газа.
5. Выключатель.
6. Рычаг газа.
7. Рукоятка.
8. Стопор рычага газа.
9. Штанга.
10. Петля для крепления карабина ремня.
11. Воздушный фильтр.
12. Свеча зажигания.
13. Корпус двигателя.
14. Выпускной коллектор.
15. Бензобак.
16. Стартер.
