Вентиляция под полом в частном доме. Как исправить ситуацию

Вентиляция под полом в частном доме. Как исправить ситуацию

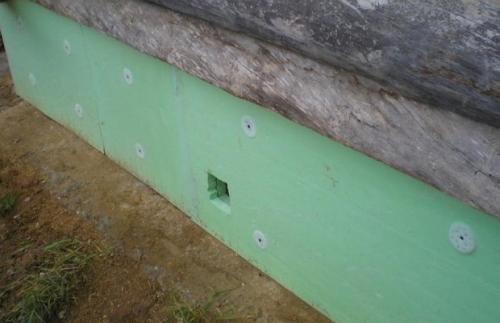

Что делать, если фундамент есть, а продухи забыли сделать или их размеры недостаточны для нормальной вентиляции — в подполе начал размножаться грибок, повышенная влажность и другие «прелести». Путей решения проблемы несколько:

• Увеличить размеры уже имеющихся или насверлить новые. Сверлить монолитный фундамент — непростая задача. Делают это или при помощи коронки подходящего размера. Если коронки нет, можно взять длинное сверло большого диаметра, высверливая им много мелких отверстий по периметру отдушины. Потом сверлят оставшиеся промежутки, а неровная поверхность затем или шлифуется, или просто закрывается решеткой. Еще один способ — заказать алмазное бурение. При этом используется специальное оборудование, сверлятся отверстия намного мягче, без ударных нагрузок.



  Алмазное бурение в цоколе здания

• Если делать новые или расширять старые отдушины нет возможности или желания, можно улучшить тягу, выведя одну или несколько труб от продуха на крышу. За счет перепада давления тяга будет лучше, влажность уменьшится.
• Сделать принудительную вентиляцию. Чтобы не включать/выключать ее вручную, можно поставить таймер или дифференцированный термометр. Он будет включать вентилятор тогда, когда температура в подполье выше, чем на улице (условие для выпадения конденсата).
• Уменьшить количество поступающей в подпол влаги. Чаще всего источником служит грунт, особенно при высоком уровне грунтовых вод. Его закрывают пароизоляцией. Подойдет толстая полиэтиленовая пленка (толщина от 150 мк). Ее укладывают так, чтобы одно полотно заходило на другое на 10-15 см. Стыки проклеивают двусторонним скотчем (можно дважды — в начале «перехлеста» и в конце»). Пленку заводят на стены на 20-30 см, закрепляют при помощи планки. Чтобы во время дальнейшей эксплуатации пленка не повредилась, на нее насыпают слой песка или делают тощую стяжку толщиной 3 см. Если фундамент, отмостка и цоколь утеплены, это дает хороший эффект — в сочетании с венттрубой, выведенной на крышу. Если утепления нет, на пленке будет образовываться конденсат. Сделав уклон в какую-то сторону влагу можно будет собирать и выводить за пределы подпола. Этот вариант хоть и хуже, но работает.
• Для вентиляции подпола в бане (отапливаемой) или домах с печным потоплением есть другое решение — поставить печь так, чтобы воздух тянулся из-под пола (сделать поддувало ниже уровня чистового пола).

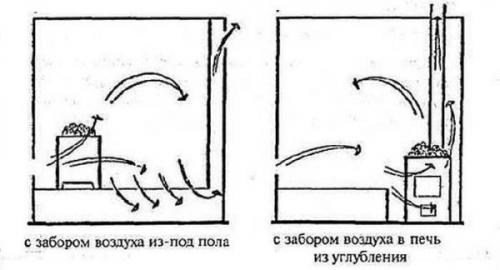

  Вентиляция фундамента при помощи забора воздуха в печь из подпола

• Нет подпола — не нужна вентиляция. Чтобы реализовать эту аксиому, все пространство от грунта до чернового пола засыпается. Используется наиболее доступный материал с неплохими теплоизолирующими свойствами. Обычно это — керамзит. Его минус в том, что он гигроскопичен и способен «тянуть» из грунта воду. При высоком уровне подземных вод, если не сделать по грунту качественной гидроизоляции (пленка с заходом на стены), можно сделать только хуже. Есть второй подходящий материал с лучшими характеристиками по теплоизоляции и совершенно негигроскопичный — гранулированное пеностекло или его бой. Этот материал появился относительно недавно и и нем мало кто знает. Для данного случая — отличный выбор. Стоит, правда, дороже керамзита, но и в разы теплее и безопаснее (керамзит часто экологически небезопасен).

Вентиляция в полу сталинка. Как устроена вентиляция пола в старых домах с деревянным полом на лагах, где приток и отток воздуха?

С вопроса не понятно, какой дом вы имеете ввиду – многоэтажный (возможно «хрущевка» или «сталинка») или частный дом с деревянным полом.

Давайте рассмотрим оба варианта.

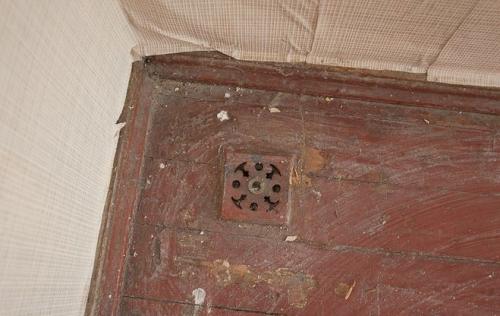

В старых домах, в частности в «хрущевках» или «сталинках» устраивали дощатые полы по лагам. В противоположных углах комнат можно увидеть вот такие вентиляционные решетки (продухи):

Эти отверстия служили для воздухообмена пространства под полом, вентиляции лаг и досок.

В то время не было плотно закрывающихся пластиковых окон, поэтому свежий воздух попадал в комнаты не только сквозь открытые, но даже сквозь закрытые окна, проходил под дверями и выходил через вентиляционные отверстия вытяжных блоков на кухне или в санузле. Поток воздуха частично через продухи попадал под пол, выдавливая оттуда влажный застоявшийся воздух, который тоже устремлялся к стационарным вентканалам.

Даже этого слабого движения воздуха под полом было достаточно, чтобы продолжительное время деревянные полы не поддавались гниению.

Довольно часто жильцы, не понимали, зачем в полу нужна решетка. При тогдашней никакой звукоизоляции через решетку было слышно разговоры соседей снизу, даже запахи просачивались сквозь деревянные перекрытия. Люди закрывали отверстия, что прерывало воздухообмен, и «прозревали» когда приходилось менять уже прогнившие полы.

В современных домах для вентиляции подпольного пространства делают зазоры по периметру между досками и стенами, которые закрывают плинтусами со специальными вентиляционными вставками.

С частными домами дела с вентиляцией подполья обстоять немного иначе.

В цокольной части дома устраивались продухи – отверстия по периметру дома и на внутренних перегородках.

К устройству продухов есть определенные требования:

• продухи нужно устраивать на высоте не менее 30 см от земли, следить за тем, чтобы они не загромождались изнутри, летом не закрывались растениями, а зимой и весной необходимо отбрасывать снег, чтобы талая вода не попала вовнутрь.
• отверстия нужно закрывать решетками с отверстиями не более 5х5 мм, чтобы сквозь них грызуны не смогли пролезть в дом.
• на зиму вентиляционные отверстия следует закрывать, если пол первого этажа плохо или совсем не утеплен. Но лучше предусмотреть качественное утепление пола, чем создавать риск повышения влажности от земли в подполье без проветривания.

Если без отопления в доме становится сыро, это свидетельствует о том, что в подпольном пространстве не все в порядке с вентиляцией.

Сейчас, в случае если естественной вентиляции (конвенции воздуха) не достаточно, что иногда случается при неправильном расчете диаметра и количества продухов, а также в домах, расположенных в низинах или в окружении густых насаждений, устраивают принудительную вентиляцию, устанавливая вытяжные вентиляторы, которые включаются на 15-20 минут несколько раз в сутки.

При отсутствии надлежащей вентиляции в подполье, влага, которая скапливается в замкнутом пространстве от сезонных и суточных перепадов влажности и температуры конденсируется на несущих деревянных лагах и нижней части досок пола. Под воздействием влаги дерево гниет и со временем разрушается. Кроме этого, во влажной непроветриваемой среде размножается плесень, споры которой проникают вовнутрь дома, как известно они опасны для здоровья человека.

Как видим, проветривание подполья также необходимо, как и вентиляция жилых помещений.

Вентиляция деревянного пола в частном доме. Процесс монтажа вентиляции

Деревянный дом из бруса, клееного бруса и бревна в классическом варианте возводится на ленточном бетонном фундаменте, позволяющем деревянную конструкцию здания отделить от земли.

Пространство между уровнем земли и черновым полом с балками перекрытия является подпольем. На балках перекрытия монтируется конструкция чистового пола с утеплителем. Грунт под полом создает сырость от испаряющейся влаги, которая в виде пара оседает на деревянные конструкции, создавая условия для размножения бактерий, появления плесени и грибков.

Естественная вентиляция пола – как сделать самостоятельно?

Идеально, если продухи в деревянном доме закладываются непосредственно при заливке ленточного либо столбчатого фундамента жилой постройки. Здесь все просто. Вам требуется купить в строймагазине готовые формы для продухов либо сделать их своими руками из обрезков металлических труб.

Закладка естественной вентиляции осуществляется от поверхности земли примерно на высоте 0,5 м. Если обустраивать продухи ниже, есть вероятность, что их заметет снегом либо зальет водой во время паводков. Диаметр закладываемых вентотверстий берется около 11 см. Располагают продухи через каждые 250–300 см.

Отечественные саннормы и правила требуют, чтобы общая площадь отверстий для естественной вентиляции в частном доме занимала 1/400 и более площади всего напольного основания. Не пытайтесь сэкономить время и силы, пробивая мало продухов.

Лучше сделать все правильно и наслаждаться идеальным микроклиматом в своем жилище, чем постоянно страдать от некачественно выполненной вентиляции пола. Важный момент! Самый последний продух на стене должен находиться от угла фундамента дома на расстоянии более 100 см. Если не обращать внимания на эту рекомендацию и расположить отверстие ближе, в подполье обязательно сформируются невентилируемые зоны. Продухи можно сделать и в уже эксплуатируемом доме. Задача будет трудоемкой, но совсем не сложной. Вам потребуются трубные изделия для воздуховодов, а также хомуты и дефлекторы для их фиксации.

Вентиляционные решетки в деревянном полу. Отличие систем по принципу воздухообмена

Любая система вентиляции по принципу воздухообмена может быть:

• естественной — без использования вентиляторов;
• принудительной — и для притока, и для вытяжки используются вентиляторы;
• естественно-принудительной — либо для притока (очень редко), либо для вытяжки (почти всегда) используются вентиляторы.

Ниже рассмотрим, как именно делаются эти схемы.

Естественная система (продухи)

Для подпольного пространства обычно хватает и естественной системы вентиляции (про ее обустройство можно почитать подробнее) — места там немного, слишком быстрый воздухообмен не требуется.

Прямоугольные и круглые продухи

Вариант более экономичный (нет расходов на электричество) и простой (реально сделать своими руками, имея из инструментов одну болгарку).

Такая схема хороша, если дом стоит на возвышенности, или хотя бы на продуваемой местности. Если вокруг стоят другие дома, или деревья, или у вас кирпичный высокий забор, или дом расположен в низине — естественная вентиляция вряд ли поможет.

Чтобы сделать такую систему, нужно прорезать в подветренной и противоположной ей сторонах фундамента отверстия (прямоугольные либо круглые) — продухи. Через которые будет поступать воздух. Располагаться они должны равномерно по всей длине каждой из сторон. Через них будет осуществляться и приток, и вытяжка воздуха.

Чтобы выполнить расчет количества и размера отверстий — используем строительную норму: площадь продухов должна составлять 1/400 от площади подпола. То есть если у вас дом с общей площадью в 100 «квадратов», то суммарная площадь продухов должна быть около 0.25 м².

Другие правила, которые нужно учитывать:

1. Площадь 1 отверстия: от 50 см².
2. От угла фундамента до продуха должно оставаться не менее 90 см (иначе этот угол будет продуваться плохо).
3. Если почва, на которой стоит дом, имеет повышенное содержание радона — площадь продухов должна составлять 1/100 относительно площади подпола.
4. Центральная точка отверстия должна находиться на высоте 30 см от поверхности.
5. Если в фундаменте есть промежуточные стены — в них тоже должны быть отверстия.
6. Расстояние между продухами — не более 3 м.

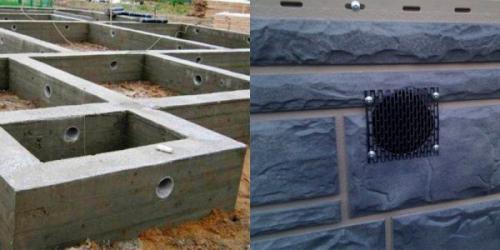

Если на опалубку закрепить трубу, вентиляционные отверстия не придется сверлить: они останутся в фундаменте

Снаружи продухи прикрываются вентиляционными решетками, в идеале — с сеткой (с ячейками не более 5 мм).

Когда можно обойтись без продухов?

Делать отверстия в фундаменте не обязательно, если:

• грунт в подполье укрыт паронепроницаемым материалом, лежащим внахлест на 15 см, и приклеенным краями к фундаменту;
• подпольное пространство сообщается с помещениями первого этажа (к примеру — используется для хранения чего-либо, и периодически открывается);
• в подпол проведен воздуховод, обеспечивающий минимум 0.5 л/с на каждые 5 «квадратов» площади, и при этом фундамент утеплен снаружи.

Принудительная система

В некоторых случаях актуальна естественно-принудительная схема. Ее стоит делать, если:

1. У вас большой дом, и следовательно большой объем подпольного пространства. В этом случае естественная система может не справляться.
2. Дом построен в низине, либо прикрыт другими домами или деревьями. В этом случае естественная вентиляция работает плохо, и проветрить пространство нормально — не получится.
3. В подполье быстро возникает сырость и/или плесень. Такое бывает, когда при строительстве дома фундамент не утепляли и/или не делали гидроизоляцию.

Такой вентилятор ставится в вентиляционное отверстие на выдув воздуха

Реализовать ее тоже реально самому. Для этого в фундаменте делаются продухи, как упоминалось выше, только в отверстия вставляются вентиляторы. Их назначение — перегонять воздух, поддерживая стабильный воздухообмен.

В большинстве случаев естественно-принудительной схемы будет более чем достаточно — на приток вентиляторы ставить не обязательно. То есть принудительно организуется только вытяжная вентиляция, а приточная — делается естественной: через обычные отверстия.

Вентиляторы можно ставить как во все продухи на одной стене, так и через один. Если устанавливать их через один продух — то в крайних отверстиях (близких к углам) обязательно должны стоять вентиляторы.

Сделать такую систему рекомендуется и тем хозяевам, которые не сталкивались с сыростью или плесенью в подполье — на всякий случай. Избавиться от нее из-за невнимательности и экономии нескольких тысяч рублей — будет сложнее, чем разово принять меры профилактики.

Отдушина в частном доме. Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

• По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

  Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

• По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Требования СНиП по кратности воздухообмена в таблице:

Источник vodakanazer.ruЕстественная и принудительная вентиляцияВсе вентиляционные системы делятся на два основных типа:

Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;

Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.

Естественная вентиляция – принципы функционирования и особенностиПринцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах. Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com

У естественного воздухообмена отмечают следующие преимущества:

• экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
• энергонезависимость;
• безаварийность работы;
• бесшумность.

К недостаткам относят:

• слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
• слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
• почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
• летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
• большой отток тепла на улицу, что существенно повышает расходы на отопление;

Это важно! Зимой повышается сила тяги в воздушных каналах, так как разница температур изнутри и снаружи становится значительной. Это приводит к росту потерь тепла до 40% от объема всех теплопотерь всего дома!

• при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
• необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.

Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru

Особенности искусственной вентиляции

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.

В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:

• вентилятор;
• фильтр очистки воздуха;

Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.

Вентиляция в полу в старых домах. Как устроена вентиляция пола в старых домах с деревянным полом на лагах, где приток и отток воздуха?

С вопроса не понятно, какой дом вы имеете ввиду – многоэтажный (возможно «хрущевка» или «сталинка») или частный дом с деревянным полом.

Давайте рассмотрим оба варианта.

В старых домах, в частности в «хрущевках» или «сталинках» устраивали дощатые полы по лагам. В противоположных углах комнат можно увидеть вот такие вентиляционные решетки (продухи):

Эти отверстия служили для воздухообмена пространства под полом, вентиляции лаг и досок.

В то время не было плотно закрывающихся пластиковых окон, поэтому свежий воздух попадал в комнаты не только сквозь открытые, но даже сквозь закрытые окна, проходил под дверями и выходил через вентиляционные отверстия вытяжных блоков на кухне или в санузле. Поток воздуха частично через продухи попадал под пол, выдавливая оттуда влажный застоявшийся воздух, который тоже устремлялся к стационарным вентканалам.

Даже этого слабого движения воздуха под полом было достаточно, чтобы продолжительное время деревянные полы не поддавались гниению.

Довольно часто жильцы, не понимали, зачем в полу нужна решетка. При тогдашней никакой звукоизоляции через решетку было слышно разговоры соседей снизу, даже запахи просачивались сквозь деревянные перекрытия. Люди закрывали отверстия, что прерывало воздухообмен, и «прозревали» когда приходилось менять уже прогнившие полы.

В современных домах для вентиляции подпольного пространства делают зазоры по периметру между досками и стенами, которые закрывают плинтусами со специальными вентиляционными вставками.

С частными домами дела с вентиляцией подполья обстоять немного иначе.

В цокольной части дома устраивались продухи – отверстия по периметру дома и на внутренних перегородках.

К устройству продухов есть определенные требования:

• продухи нужно устраивать на высоте не менее 30 см от земли, следить за тем, чтобы они не загромождались изнутри, летом не закрывались растениями, а зимой и весной необходимо отбрасывать снег, чтобы талая вода не попала вовнутрь.
• отверстия нужно закрывать решетками с отверстиями не более 5х5 мм, чтобы сквозь них грызуны не смогли пролезть в дом.
• на зиму вентиляционные отверстия следует закрывать, если пол первого этажа плохо или совсем не утеплен. Но лучше предусмотреть качественное утепление пола, чем создавать риск повышения влажности от земли в подполье без проветривания.

Если без отопления в доме становится сыро, это свидетельствует о том, что в подпольном пространстве не все в порядке с вентиляцией.

Сейчас, в случае если естественной вентиляции (конвенции воздуха) не достаточно, что иногда случается при неправильном расчете диаметра и количества продухов, а также в домах, расположенных в низинах или в окружении густых насаждений, устраивают принудительную вентиляцию, устанавливая вытяжные вентиляторы, которые включаются на 15-20 минут несколько раз в сутки.

При отсутствии надлежащей вентиляции в подполье, влага, которая скапливается в замкнутом пространстве от сезонных и суточных перепадов влажности и температуры конденсируется на несущих деревянных лагах и нижней части досок пола. Под воздействием влаги дерево гниет и со временем разрушается. Кроме этого, во влажной непроветриваемой среде размножается плесень, споры которой проникают вовнутрь дома, как известно они опасны для здоровья человека.

Приточная вентиляция в полу. Область применения

Данный вид распределения воздуха подходит для любых инженерных решений, где нет громоздкого периферийного оборудования. Он представляется идеальным для следующих систем:

- Систем, где забор воздуха осуществляется централизованно или, в крайнем случае, организован с использованием пространства под полом в качестве всасывающего воздушного короба (на самом деле в случае одновременной организации подающей и отводящей сетей под полом можно столкнуться с проблемой нехватки пространства).

- Традиционных систем централизованной вентиляции при условии, что в них не предусмотрены зональные воздухонагреватели-доводчики, размещаемые вблизи воздухораспределителей. Такие калориферы делают практически невозможной организацию радиального распределения посредством воздуховодов малого диаметра, поскольку на входе в батареи требуется один воздуховод большого диаметра.

- Систем, где на каждое обслуживаемое помещение приходится отдельный модуль обработки воздуха, при этом все модули монтируются в одном машинном зале, централизованно обслуживающем весь этаж. Каждый такой модуль соединяется со своим помещением посредством гибкого воздуховода (в этой связи хочется напомнить о том, что сегодня на рынке имеются климатические модули чрезвычайно низкие по высоте, которые можно монтировать непосредственно в пространство под полом).

- Систем с регулируемым расходом приточного воздуха.

- Систем со смесительной коробкой (в том числе с регулируемой мощностью) с учетом определенных сложностей, обусловленных габаритами коробок и необходимостью подводки двух воздуховодов к каждой коробке.

Этот вид распределения воздуха не подходит для систем, предусматривающих крупногабаритные агрегаты (мощные вентиляторные конвекторы и пр.).
