Виды мангалов из кирпича. Проектирование мангала

12.05.2020 в 00:36

Виды мангалов из кирпича. Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Виды мангалов из кирпича. Проектирование мангала

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

Виды мангалов из кирпича. Проектирование мангала

При выборе материалов лучше учесть:

  • Высокие температуры (горение разниться в зависимости от рода древесины)
  • Перепады температур (учитываются также непредсказуемые природные условия)

Виды мангалов из кирпича. Проектирование мангала

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

Виды мангалов из кирпича. Проектирование мангала

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Виды мангалов из кирпича. Проектирование мангала

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Виды мангалов из кирпича. Проектирование мангала

Мангал из кирпича в беседке. Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Мангал из кирпича в беседке. Простой мангал из кирпича

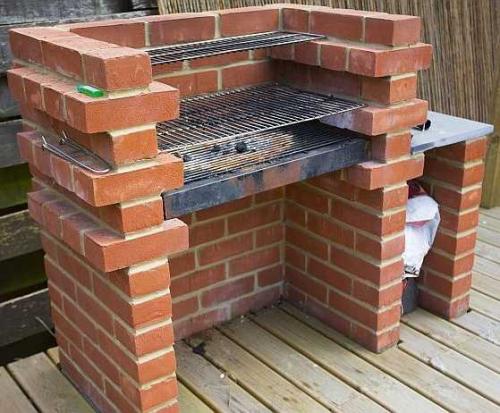

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Мангал из кирпича в беседке. Простой мангал из кирпича

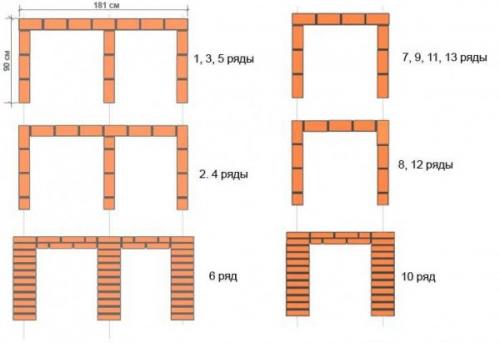

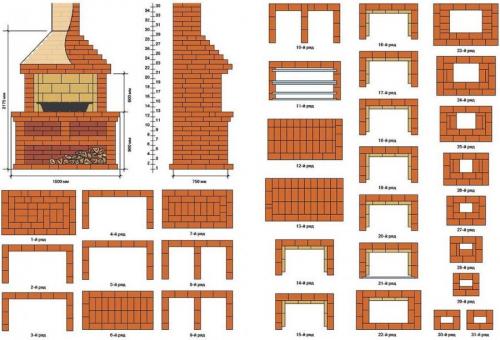

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Мангал из кирпича в беседке. Простой мангал из кирпича

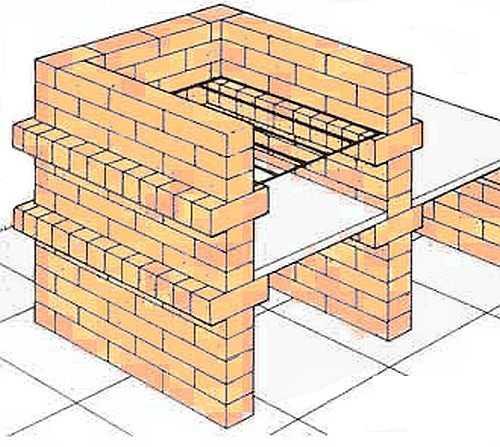

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Живой огонь издревле привлекал человека. Он нес с собой тепло, горячую пищу и защиту от врагов. В современном же мире людям нет необходимости отпугивать диких животных и согреваться у кострищ. Но все так же, как и в древности человек продолжает любить еду, приготовленную на живом огне и собираться вместе с друзьями и родными вокруг очага.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Как ни странно, для многих, мангал из кирпича на своем участке является лишь мечтой, однако на самом деле ее довольно просто воплотить в реальность. Ведь существуют не только сложные инженерные постройки, но и довольно простые, которые сможет выложить не самый опытный каменщик, а при некотором упорстве и вы сами.

Выбор мангала для загородного дома

Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Мобильные мангалы

Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Переносные мангалы

Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

У многих моделей имеются колесики, что позволяет достаточно просто переносить их с места на место по своему участку.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

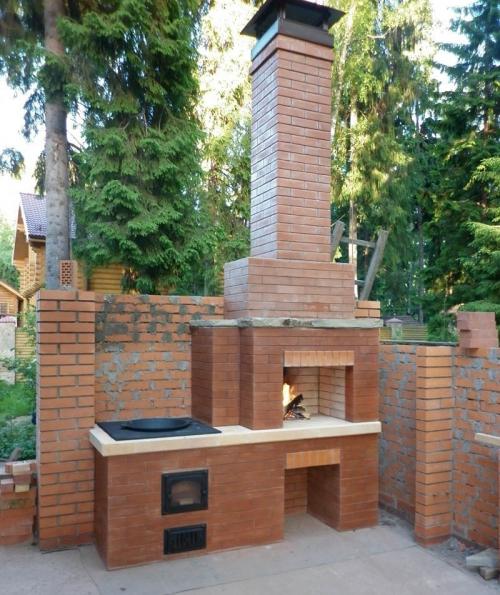

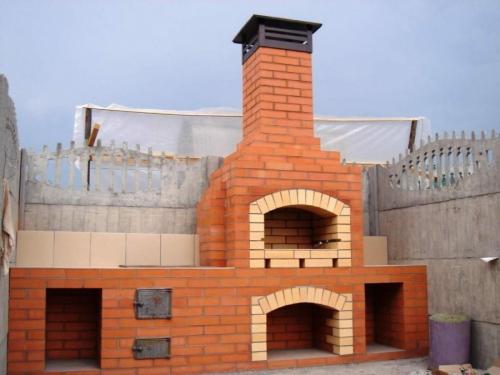

Стационарные мангалы

Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Планировка мангала

Остановив свой выбор на стационарном мангале, необходимо продумать, где он будет расположен, что будет в себя включать и как будет обустроена зона рядом с ним, а это как правило столешницы и различные скамьи.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Некоторые помещают такой мангал в летнюю кухню или под навес, не стоит забывать, что обязательным атрибутом кирпичного мангала является дымоходная труба.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Если вы хотите не просто мангал с местом для костра и барбекю, то можно добавить духовку, казан, место для сушки дров и варочную поверхность – так он станет еще и многофункциональным.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Интересным вариантом станет добавление коптильни в ваш мангал, она не потребует от вас больших дополнительных затрат. Хорошей идеей будет сделать стационарный мангал центральной композицией участка, проложить к нему красивые дорожки и сделать места для отдыха, либо расположить рядом с уже имеющейся беседкой или навесом.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Не забывайте учитывать стороны света, особенно розу ветров, ведь дым не должен мешать соседям из других домов.

Подготовительный этап постройки

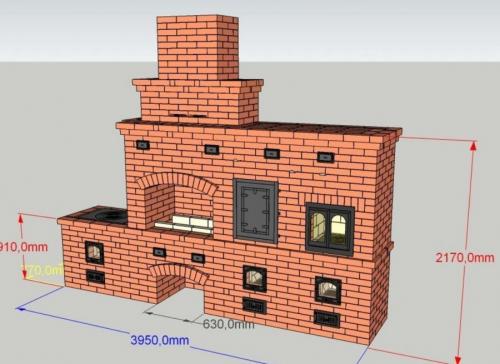

Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

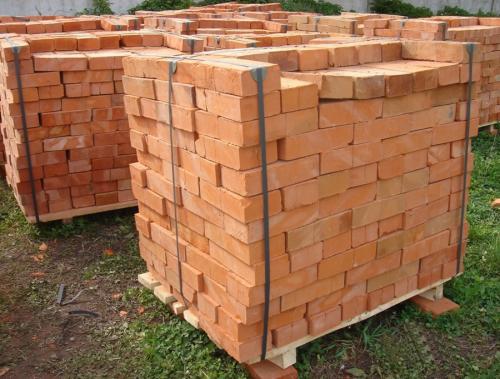

Кирпич

Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Фундамент

Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.

Быстрый мангал из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

Источник: https://interer-stil.ru-land.com/stati/kak-sdelat-mangal-svoimi-rukami-iz-kirpicha-mangal-iz-kirpicha-svoimi-rukami-poshagovaya

Строим мангал из кирпича. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

  • Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
  • Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
  • Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
  • Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
  • Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.

    Разные системы отопления

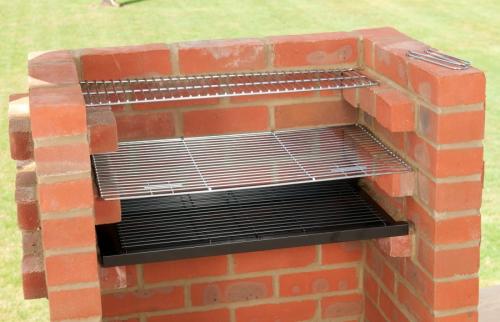

  • Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.

    Строим мангал из кирпича. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

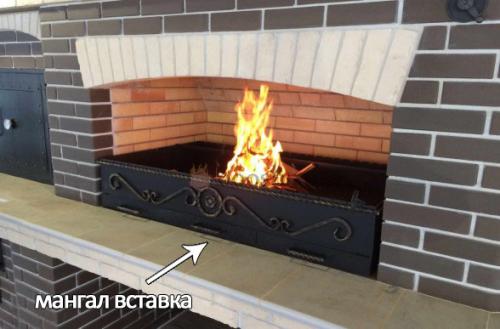

    Готовый мангал, который вставляется в печь

  • Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.
