Зашивка труб в туалете гипсокартоном. Установка каркаса

29.12.2019 в 14:13

Зашивка труб в туалете гипсокартоном. Установка каркаса

Перед тем как зашить трубы в туалете гипсокартоном, стоит определиться с конфигурацией короба. Если стояк расположен в нише, то наша задача предельно упрощается, ведь достаточно просто закрыть переднюю стенку. Во всех остальных случаях придется делать прямоугольный каркас ( читайте также статью «Полимерные трубы: как выбрать подходящий материал для обустройства инженерных сетей» ).

Возводится он таким образом:

  • На стены и потолок с помощью рулетки и уровня наносим разметку . При этом следим, чтобы стенки короба находились на расстоянии не менее 40-50 мм от края трубы.

Зашивка труб в туалете гипсокартоном. Установка каркаса

Вымеряем габариты короба, соблюдая необходимые отступы

  • На пол, потолок и стены крепим стартовый профиль . Для монтажа используем пластиковые дюбели с фиксирующими саморезами.
  • Далее из основного профиля монтируем вертикальные стойки. Их положение нужно тщательно выверять по уровню. Для соединения элементов профиля берем короткие саморезы с буром.

Совет! В целях экономии времени можно соединять металлические детали с помощью специальных клещей, работающих по принципу пробойника.

  • Чтобы сделать короб из гипсокартона для труб максимально удобным в использовании, в нижней части устанавливаем раму для смотрового люка. Делается эта рама из коротких отрезков основного профиля.

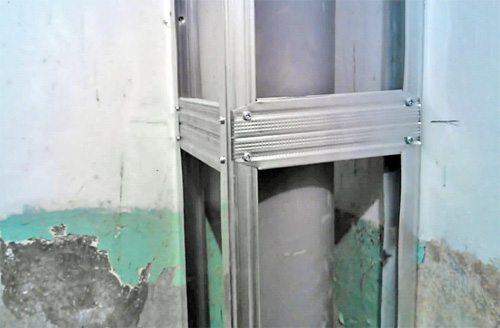

Зашивка труб в туалете гипсокартоном. Установка каркаса

Соединение элементов короба

Деревянный каркас монтируем по аналогичной схеме, с той лишь разницей, что углы с внутренней стороны стоит усилить металлическими накладками.

Как зашить трубы гипсокартоном на кухне. Монтаж каркаса и его обшивка

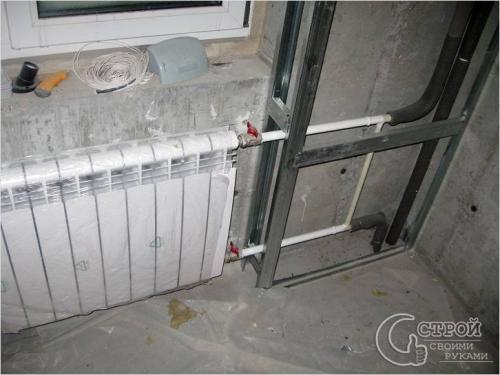

Зашивка труб в туалете гипсокартоном. Установка каркаса 02 Короб для труб отопления

Короб из гипсокартона закрепляют на силовой металлический каркас с вертикальными и горизонтальными элементами из профилей.

Обратите внимание! При чередовании горизонтальных элементов должен соблюдаться шаг в 60 см.

Готовый каркас обшивается листами и полосами гипсокартона, заранее вырезанными с учетом размеров каркаса. Детали из гипсокартона закрепляются на профилях с помощью саморезов. Они ввинчиваются в гипсокартон с небольшим углублением с тем, чтобы их можно было скрыть под слоем штукатурки.

Закрыть трубы гипсокартоном, можно несколькими методами:

1. Осуществить «консервацию» трубопровода фанового стояка: удалить ржавчину с труб, заменить поврежденные участки трубопровода, загрунтовать или покрасить трубы, заделать стыки между участками труб.

2. Начинать работу по установке обшивочного короба следует снизу. Это означает, что разметку габаритов короба с учетом его контуров следует наносить, вычерчивая прямые линии с помощью уголка, начиная непосредственно от поверхности пола – слева и справа от трубы. Отрезки профилей нужной длины закрепляются горизонтально с помощью дюбелей по вычерченным на полу линиям. Аналогичным образом устанавливаются горизонтальные профили на потолке (или в ином месте наверху будущего короба). Вертикальные профили крепятся к установленным горизонтальным. Далее добавляются остальные горизонтальные элементы профилей с шагом в 60 см.

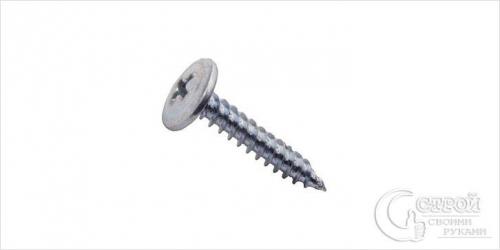

Зашивка труб в туалете гипсокартоном. Установка каркаса 03 Саморез-клоп

Обратите внимание! Вертикальные элементы профиля крепятся к горизонтальным направляющим с помощью особых саморезов-клопов.

3. Нарезка заготовок из гипсокартона осуществляется после окончательной установки каркаса из профилей. Гипсокартон нарезается специальным ножом, часто применяемым для резки обоев. На лицевой стороне листа гипсокартона вычерчиваются линии внешних размеров отдельных сторон короба из профилей. По этим линиям ножом наносятся борозды – поочередно для каждой заготовки. Надрезанную гипсокартонную заготовку просто переламывают, а затем надрезают с обратной стороны листа гипсокартона.

Обратите внимание! Заготовки из гипсокартона закрепляются на каркасе короба с помощью обыкновенных саморезов для металла.

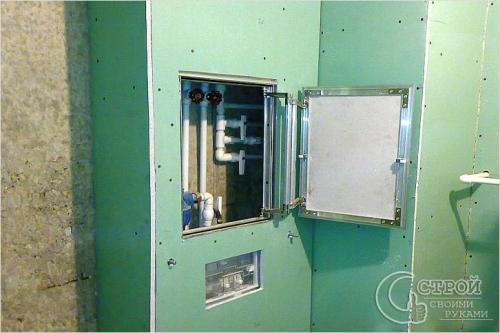

Зашивка труб в туалете гипсокартоном. Установка каркаса 04 Как спрятать трубы в ванной комнате

4. Обустройство окна (вентиляционного отверстия) в коробе из гипсокартона напротив фитинга (кранов и соединительных устройств на трубопроводах). Необходимость в таком окне очевидна – в процессе эксплуатации регулярная ревизия инеобходимы.

Только после того, как вы изучите, как закрыть трубы гипсокартоном, и выполните все работы по установке короба, можно приступить к отделочным работам. Они могут включать нанесение штукатурки на поверхность короба с последующей его покраской либо облицовку короба керамической плиткой.

Как закрыть трубы в туалете гипсокартоном. Сам себе мастер или пошаговая работа

Обшивка труб гипсокартоном проводится в том случае, если нет возможности их  спрятать в стену исходя из планировки комнаты, затрудненного доступа или прохождения   канализационных магистралей.

Гипсокартон (ГК)  является  универсальным материалом, с которым легко работать, позволяет создавать любые очертания для оформления помещения . Для ремонта  в комнатах с повышенной влажностью (кухня, санузел, лоджия) лучше использовать влагостойкий лист ГК (см.также статью о влагостойком гипсокартоне Кнауф).

Совет! Сделать акценты на ниши и выступы поможет дополнительная подсветка, однако электрическую оснастку  и проводку необходимо предусмотреть  до начала монтажных работ.

Зашивка труб в туалете гипсокартоном. Установка каркаса 05

Ниша для счетчика

Чтобы выполнить все манипуляции  при возведении гипсокартонной конструкции своими руками стоит придерживаться следующей последовательности:

  1. Делаем каркас, используя металлические профиля,  конструируя  в месте прохождения канализационных и водопроводных трубопроводов подобие короба (см.также статью Как сделать каркас под гипсокартон – технологические этапы).
  2. Определяем высоту конструкции, ее  ширину и глубину.  Помним, что горизонтально расположенные профили влияют на прочность короба и его жесткость, поэтому их стоит располагать на расстоянии полуметра друг от друга и не реже.
  3. Углошлифовальной  машинкой отрезаем куски профиля, который соответствует рассчитанным размерам.
  4. Соединяем  профиля саморезами, строго под прямым углом, чтобы потом остов  было возможно укрепить на поверхности панелей.
  5. Привинчиваем  каркас  к несущим  стенам  шурупами и дюбелями, стационарно фиксируя и не допуская его  смещения за пределы декорируемых элементов.
  6. Проводим замеры металлической конструкции  и вырезаем из гипсокартона заготовки.
  7. Крепим саморезами  гипсокартоновые вставки к профилям по боковым поверхностям.
  8. Делаем  одно или несколько  отверстий  для ревизионного окна в месте запорной арматуры и соединений.
  9. Завершающим этапом служит отделка керамической плиткой гипсокартона. Если вы используете панели из пластика в качестве отделки, тогда дальнейшая обработка не требуется вообще.

Как закрыть трубы в туалете сбоку. Закрыть трубы в туалете пластиковыми панелями – инструкция

Как закрыть трубы в туалете сбоку. Закрыть трубы в туалете пластиковыми панелями – инструкцияСпрятать трубы в туалете пластиковыми панелями не сложно. Весь этот процесс не займет большого количества времени. А вот вид комнаты при этом меняется кардинально.

Не секрет, что трубы канализации и водопровода не являются украшением. На фоне красивой плитки они выглядят, как инородный предмет и существенно портят общий интерьер. Это становится поводом для того, что многие обшивают трубы различными материалами, среди которых самой большой популярностью пользуются пластиковые панели.

Незаметным водопроводную и сливную сеть можно сделать несколькими способами. Самый распространенный из них – это фальшстенка. Так же есть иные, более сложные варианты. Один из них это штробы, которые прокладывают в стенах. Следующий способ – это рольставни.

Очень часто чтобы зашить трубы применяют гипсокартон или пластик. Причем, специалисты выделяют пластик более как практичным. Ведь он при ремонтных работах легко снимается с каркаса. И еще одним его важным плюсом является высокая устойчивость к влаге, он ее не боится совсем.

Как закрыть трубы в туалете сбоку. Закрыть трубы в туалете пластиковыми панелями – инструкцияК перечисленным положительным моментам добавим следующие факторы:

  • небольшой период времени на монтаж;
  • малый вес конструкции;
  • повышение шумоизоляционного уровня;
  • разнообразие вариантов позволяет выбрать материал для любого интерьерного решения;
  • доступная цена;
  • длительное время использования.

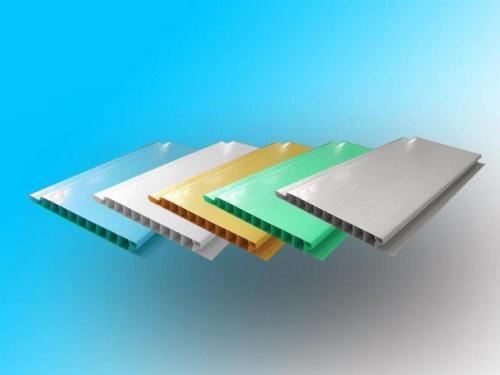

Производят их из поливинилхлорида, по-другому они называются ПВХ-панели или вагонка. В поперечном разрезе их отличает ячеистая структура.

Как закрыть трубы в туалете сбоку. Закрыть трубы в туалете пластиковыми панелями – инструкция

Толщина вагонки обычно не превышает 1 см. Ширина у нее бывает разной от 15 до 50 см. Стандартная длина равна трем метрам. Наиболее распространенный размер 20-37 см.

Обширная цветовая гамма позволяет легко сделать выбор для определенного дизайнерского решения.

Чтобы декоративно оформить места крепежа вагонки по периметру или в зонах состыковки и угловых частях применяют молдинги различной формы. Их окрашивают в белый цвет, и они превосходно сочетаются с любыми цветовыми оформлениями.

Для монтажа вагонки не нужно иметь много инструмента (какие будут нужны читайте ниже), хватит обычных для отделки металла и древесины.

Посредством нагревания панелям придается любая форма. Они хорошо скрепляются клеем и свариваются. Ими можно зашить стенку под любым углом наклона. Если короб сделан и обшит правильно, то присутствие трубопровода для окружающих будет незаметным.

Выше уже было сказано, что деревянный брус для такого помещения, как ванная или туалет, не является удачным выбором. Так как помещение является влажным, что окажет отрицательное воздействие на древесину. Даже посредством защитных растворов нужный показатель защиты не достигается.

Современное производство предлагает большое разнообразие профилей из оцинкованной стали и крепежные детали к ним.  Чтобы спрятать трубы в ванной или туалете берут специальный профиль. Стандартная его длина равняется 3 – 4 метрам. Поперечные габариты равняются 20 х 20 мм. Но они могут быть и больше.

Особенности работы

С первого взгляда, кажется, что закрыть трубы вагонкой из пластика не сложно. Но многие, начиная эту работу, не всегда имеют о ней четкое представление. А именно:

  • Перед тем, как спрятать трубы, необходимо проверить их состояние. Может быть такое, что им нужна замена. И такую проблему следует решить до того, как начинать обшивку. Потому, что аварийная ситуация может возникнуть после того, как будет смонтирована вся конструкция, и тогда сооружение придется разбирать. Особого осмотра требуют старые стальные и чугунные трубы. Это высокопрочные и надежные стройматериалы, но при тщательном осмотре могут выявиться трещинки и сколы, которые вскоре вырастают в большие проблемы.
  • После того, когда окончательно решен вопрос с трубами, необходимо точно определить форму сооружения, которое станет их закрывать.

Трубы много пространства не занимают. А размеры общей скрывающей конструкции зависят от того, где расположен трубопровод. Ведь стояк может располагаться в углу, а бывает посередине. Разводка, идущая горизонтально, чаще всего располагается близко к полу.

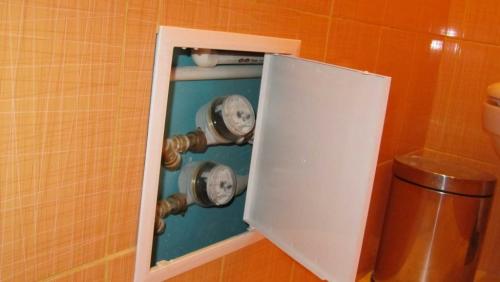

  • Нельзя забывать о вентилях, учетных приборах и др., нужно проделать люки для доступа к ним.

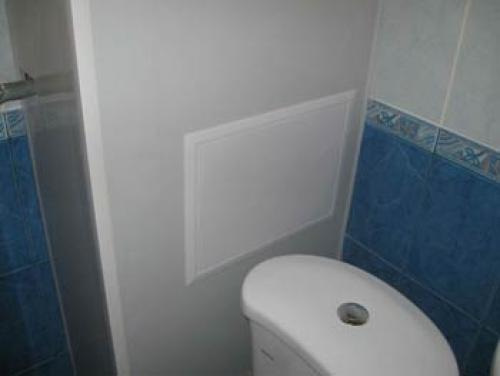

Как закрыть трубы в туалете сбоку. Закрыть трубы в туалете пластиковыми панелями – инструкция

  • Если трубы проходят в нишах, то такие места советуют закрыть фальшстеной, или сделать Г-образное сооружение.
