Дренаж в частном доме своими руками. Система дренажа вокруг дома

Дренаж в частном доме своими руками. Система дренажа вокруг дома

Всегда ли необходимо обустройство дренажной системы?

По большому счету, весьма желательно, чтобы дренаж был обустроен вокруг любого здания. Однако в некоторых случаях система отвода воды просто жизненно необходима, так как для этого существует ряд объективных причин, к которым относят:

• Грунтовые воды расположились между пластами грунта близко к поверхности.
• Отмечаются весьма значительные амплитуды сезонных подъемов грунтовых вод.
• Дом расположен в непосредственной близости от природного водоема.
• На участке строительства преобладают глина или суглинистые грунты, заболоченные участки или насыщенные органикой торфяники.
• Участок располагается на холмистом участке местности в низине, где явно может собираться талая или дождевая вода.

Дома на часто подтапливаемых участках, на грунтах с близким расположением подземных водоносных горизонтов, без системы дренажа никак не обойдутся

В некоторых случаях можно отказаться от обустройства дренажной системы, обойдясь отмостками и правильно организованным водостоком с крыши. Так, острой необходимости в полноценном контуре дренажа нет в следующих ситуациях:

• Фундамент здания возводится на песчаном, крупнообломочном или скальном грунте.
• Грунтовые воды проходят ниже уровня полов подвального помещения не менее, чем на 500 мм.
• Дом устанавливается на возвышенности, где никогда не собирается талая и дождевая вода.
• Дом возводится вдалеке от водоемов.

Это вовсе не говорит, что такая система в данных случаях не нужна вовсе. Просто ее масштабность и общая производительность может быть поменьше – но это уже должно определяется на основе специальных инженерных расчетов.

Разновидности дренажных систем

Существует несколько типов дренажных систем, которые предназначены для отведения влаги различной природы. Поэтому выбор делается на основе проведенных заранее инженерно-геологических исследований, которые определяют, какие из вариантов подходят в максимальной степени для конкретного участка.

Дренаж можно подразделить на следующие типы по области применения: внутренний, внешний и пластовый. Достаточно часто производится установка всех разновидностей, например, для отвода грунтовых вод от подвального помещения используется внутренний вариант дренажа, а для почвенных – внешний.

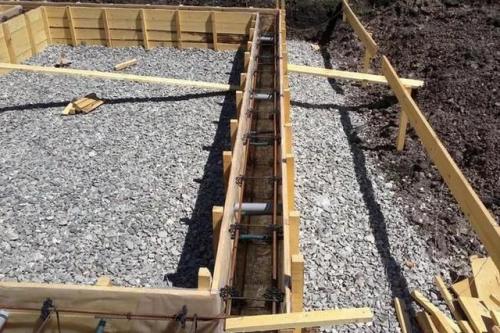

• Пластовый дренаж применяется практически всегда – он обустраивается под всем строением и представляет собой песчаную, щебневую или гравийную «подушку» разной толщины, в основном в 100÷120 мм. Особенно актуально использование такого дренажа, если грунтовые воды расположены достаточно высоко к поверхности пола подвальных помещений.

Песчано-гравийные «подушки», которые насыпаются и трамбуются при обустройстве практически любых типов фундамента, сами по себе являются элементом пластового дренажа

• Внешняя дренажная система монтируется на определённой глубине или размещается поверхностно вдоль стен строения и на территории участка, и представляет собой совокупность траншей или перфорированные труб, которые монтируются с уклоном в сторону водосборной емкости. По этим каналам вода отводится в дренажный колодец.
• Внутренним дренажом называется система перфорированных труб, которые прокладываются под полом подвала дома, а при необходимости и непосредственно под фундаментом всего дома, и выводятся в дренажный колодец.

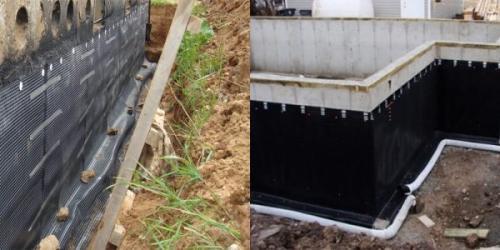

Отвод воды от дома. Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора.

Защита фундамента

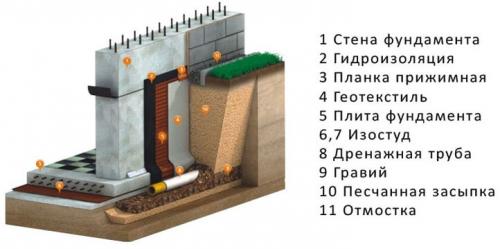

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента . Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.

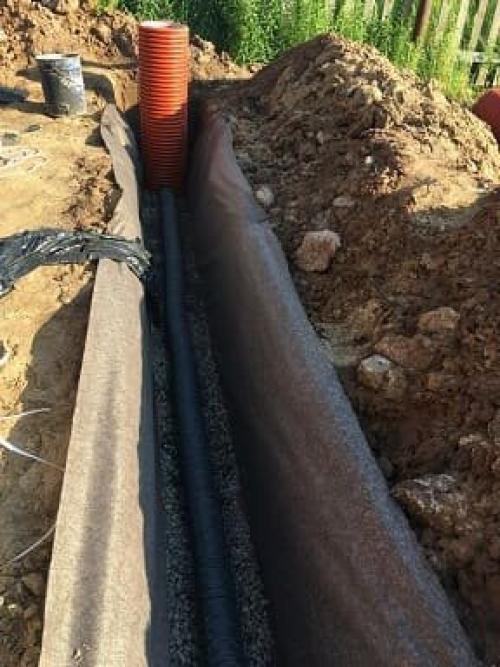

Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

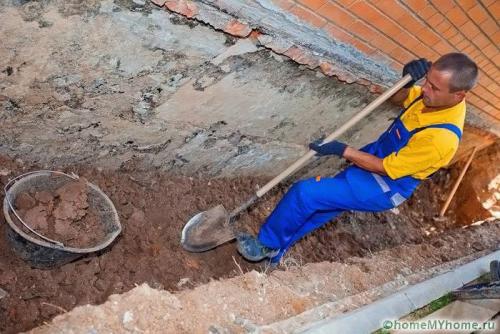

1. По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
2. На дно насыпают песок слоем до 10 см, обеспечивая уклон.
3. Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
4. Поверх насыпают гравий слоем 10 см.
5. Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
6. Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
7. Гравий закрывают геотекстилем, концы которого сшивают.
8. Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
9. Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной . В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

• Защитить фундамент слоем цементно-песчаного раствора.
• Создать изоляцию с помощью битумной мастики .
• Уложить несколько слоев рубероида или толи.

Глубинный дренаж вокруг дома. Расчет глубины заложения дренажа своими руками

Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения. Алгоритмы методов выглядят следующим образом: Расчет по глубине промерзания . В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.

Глубина дренажа вокруг дома в таком случае будет рассчитываться так:

• берется величина промерзания почвы в данной климатической зоне;
• от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов . Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения. Читайте также: "".

Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.

Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.

Как сделать водоотвод вокруг дома. Дренажная система вокруг дома: устройство дренажа для осушения почвы по периметру

Если участок находится в зоне частого скопления влаги, то в обязательном порядке делается дренажная система вокруг дома. Устройство дренажа позволит осушить грунт по периметру. Постоянное воздействие воды на несущие конструкции приводит к и быстрому разрушению, так как скорость размножения микроорганизмов и грибков резко возрастает.

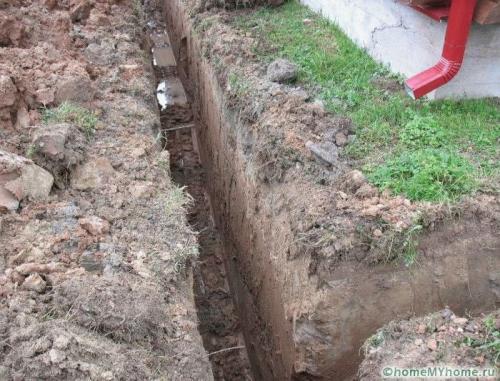

Подготовка траншеи для укладки трубопроводов

Дренажная система вокруг дома: устройство дренажа в двух вариантах исполнения

Каналы для отвода воды могут прокладываться двумя основными способами. При открытом варианте расположения нарушаются эстетические характеристики окружающего ландшафта. Поэтому в большинстве случаев прибегают к устройству глубинных систем, когда перфорированные трубопроводы зарываются в землю.

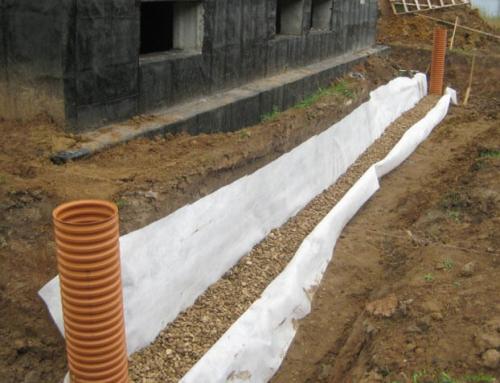

Трубопроводы предполагается прокладывать рядом с фундаментом

Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Преимущества открытых сетей

Достоинства систем с открытыми каналами для осушения грунта следующие:

• отвод является поверхностным, поэтому не требует проведения трудоемких работ;
• при устройстве каналов не нужны дополнительные элементы, что позволяет избежать лишних расходов;
• система эффективна при использовании на глинистых почвах.

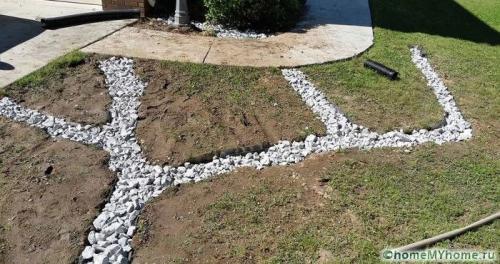

Задекорированный камнями дренаж открытого типа

Достоинства глубинных сетей

Основной плюс закрытых сетей заключается в скрытой укладке элементов, то есть через какое-то время после завершения работ не остается никаких следов. Можно заниматься дизайном ландшафта без ограничений. Однако подобные системы плохо эффективны при наличии глинистого грунта, расположенного рядом с поверхностью.

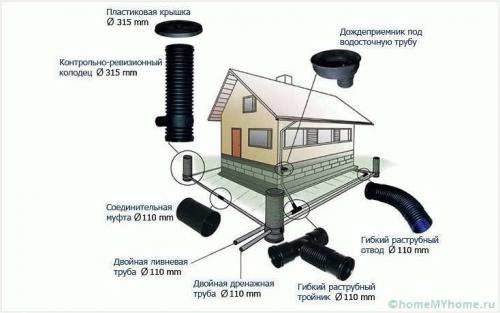

Представлена классическая схема укладки трубопроводов

Возведение кольцевого дренажа вокруг дома своими руками: как сделать надежную систему

Когда устраивается дренажная система вокруг дома своими руками, от строения отступается несколько метров. Одновременно с ней могут вкапываться трубопроводы закрытой ливневой канализации, обеспечивающей отвод осадков с поверхности кровельного покрытия и дорожек.

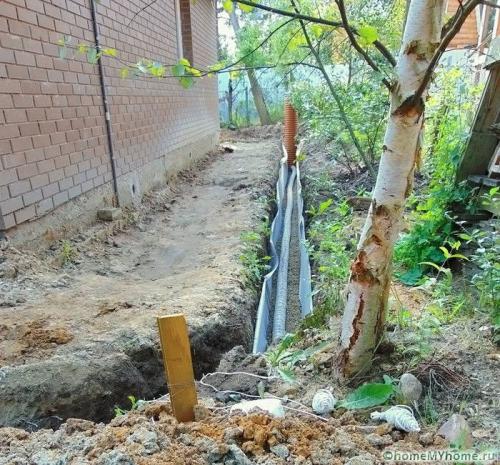

Демонстрируется возведение кольцевой системы

Устройство глубинного дренажа вокруг дома своими руками

Процесс возведения закрытой сети отвода влаги является очень трудоемким, так как предполагает укладку трубопроводов в землю с последующим закапыванием. Для работ необходимо приобрести подходящие трубы с перфорацией и геотекстиль, позволяющий защитить поверхность элементов от заиливания.

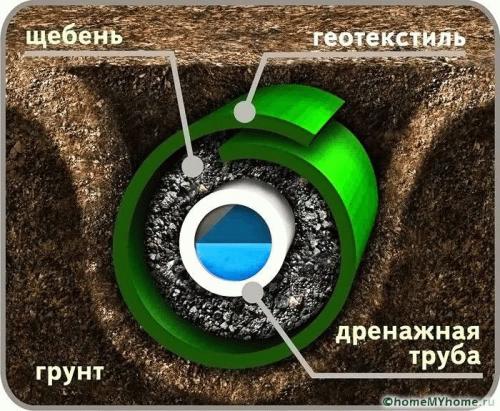

Щебень должен находиться между трубой и геотканью

• Определяется место для сливного колодца и расположение трубопроводов. Яму для стоков лучше вырыть в наиболее низкой части участка, чтобы сильно не углубляться в землю.
• Осуществляется рытье траншей с уклоном 2 см в сторону колодца. Их дно засыпается песчаным слоем 10-15 см. Все неровности, допущенные при земляных работах, скрываются.
• Поверх песка расстилается полотно геоткани. Его края должны выступать из траншеи, чтобы получилось сделать напуск. Раскрой материала производится острым ножом.
• На геотекстиль насыпается слой щебня толщиной не менее 15 см. Он позволит расположить трубы на некотором расстоянии от полотна, обеспечив тем самым защиту от попадания грязи в перфорацию.
• Трубы укладываются на насыпь из щебня и соединяются друг с другом. Если имеются повороты из развязки, то в этих местах обязательно делаются ревизионные колодцы.
• Уложенные трубопроводы засыпаются щебнем, пока толщина слоя над элементами не составит минимум 15 см. Это необходимо для защиты от заиливания боковых и верхних отверстий в трубах.
• Края геоткани перекрываются с небольшим напуском. Остальная часть траншеи засыпается обычным грунтом.

Источник: https://dom-na-vodah.ru/novosti/drenazh-doma-svoimi-rukami-drenazhnaya-sistema-vokrug-doma-ustroystvo-drenazha-dlya

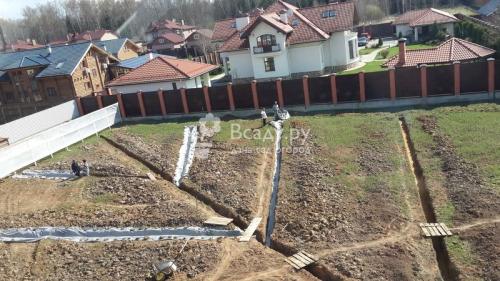

Дренажная труба своими руками. Как сделать надежную дренажную систему на участке своими руками

Низинный участок способен создать своим владельцам множество проблем. В переувлажненной почве быстрее разрушается фундамент дома, корни растений загнивают от недостатка воздуха. Плодородная почва в короткие сроки превращается в непригодную для земледелия глину, потому что более легкий гумус вымывается в водоемы. Подобные проблемы решают устройством дренажа участка.

Монтаж подобной мелиоративной системы несложен, но все работы достаточно трудоемки, поэтому сначала следует убедиться, что проблема кроется именно в высоком уровне прохождения грунтовых вод, а не в других ошибках агротехники.

Как определить уровень подземных вод

Устройство осушительной системы понадобится в следующих случаях:

1. Участок находится на склоне. Талые или ливневые воды будут размывать почву, унося с собой слой гумуса. Проблему решает прокопка поперечных дренажных канав.
2. Участок расположен в низинке. В этом случае влага скапливается прямо на нем. При затяжных дождях или дружном таянии снега почва будет заболачиваться и закисать, а строения разрушаться от плесени. В данном случае необходима установка осушительных каналов по всему периметру участка и вокруг фундамента.
3. На участке отсутствует явный перепад высот, но в паводок и дождливую погоду на нем все равно стоит вода. Ей некуда стекать, поэтому влага медленно впитывается и временами выступает на поверхность в виде долго не высыхающих луж.

Последний вариант характерен для равнинных низин с разветвленной сетью крупных и мелких речек. Он хорошо знаком владельцам земельных наделов в поймах рек.

Если явные признаки, перечисленные выше, отсутствуют, но насаждения и постройки все равно страдают от повышенной влажности, стоит обратить внимание на состояние газона и деревьев. Если газон периодически выпревает, а взрослые деревья гибнут без видимой причины, проблема скорее всего кроется в высоко стоящих водах.

Виды дренажа

Дренажом называют систему неглубоких канав для отвода грунтовых вод. Установленная по всем правилам дренажная система способна значительно понизить их уровень. После ее устройства отпадают проблемы загнивания корней у деревьев, появления плесени в подполе и воды в погребе.

Первый вариант – это самый простой способ для отвода осадков. Он представляет собой комплекс сообщающихся траншей, выкопанных по периметру земельного участка под уклоном.

С их помощью можно относительно быстро, с минимальными затратами и эффективно отвести талые и дождевые стоки в специальный водосборник, который устраивают в наиболее низком месте участка.

Обратите внимание

Стоки из водосборника отводят в ливневую канализацию, либо используют для орошения. Небольшие объемы жидкости быстро испаряются сами.

Дренажная система. Виды и особенности систем

Устройство дренажной и ливневой систем имеет собственные особенности. Они отличаются задачами и спецификой монтажа, эксплуатации и обслуживания. Существуют и комбинированные конструкции, способные совмещать функции обеих видов. Создание этих систем требует знания тонкостей их работы и обслуживания. Рассмотрим каждую из них по отдельности:

Закрытый дренаж

Дренажная система канализации необходима в случаях, когда грунт не способен достаточно быстро впитывать большие объемы влаги. Причинами этого являются:

• высокий уровень залегания почвенных вод;
• пласты глины, не пропускающие воду в глубину;
• возможность паводков в районе расположения участка;
• применен заглубленный тип фундамента.

Состав дренажной системы обычного типа:

• дренажные трубы для отвода канализации (дрены);
• специальные емкости — пескоуловители;
• водоотводящие трубопроводы, подающие влагу в колодцы;
• приемные колодцы.

Из колодцев вода проходит в общий резервуар, откуда либо выводится в общую сеть ливневой канализации, либо используется для собственных нужд. В некоторых регионах дождевая вода представляет довольно высокую ценность и активно используется для хозбытовых потребностей — полив растений, вода для технических нужд и т.п.

Принцип работы сети заключается в сборе излишков воды дренами, подаче в приемные колодцы и выводе влаги в общую емкость. Песок и прочие твердые частицы оседают на дно пескоуловителей, которые нуждаются в периодической очистке. Минимальное расстояние между дренами (при наличии глинистых грунтов) составляет 7-10 м, глубина погружения — от 1,8 м и меньше (чем легче происходит впитывание, тем меньше глубина погружения).

Дренажная труба для канализации — это перфорированный по всей длине пластиковый трубопровод. Обычно он продается сразу обмотанным геотекстилем, но иногда приходится это делать своими руками. Они укладываются в траншеи под определенным углом, обеспечивающим беспрепятственный сток влаги. Совокупность трубопроводов, обслуживающих территорию определенной площади, называют дренажное поле для канализации. Понятно, что его величина соответствует размеру и конфигурации участка. Для создания эффективной системы сначала создается схема, на которой определяют оптимальные линии прокладки труб, точки расположения коллекторов и накопительной емкости. Оптимальный вариант создания дренажной системы — параллельное строительство всех видов канализации во время постройки дома. Иначе более поздние работы разрушат все элементы благоустройства.

Открытая ливневая канализация

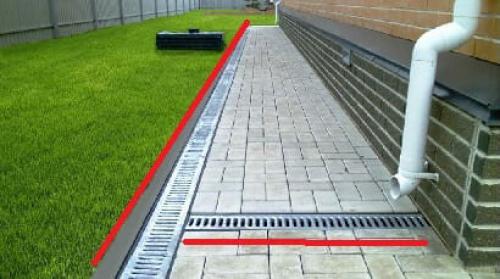

Ливневая канализация предназначена для сбора влаги с поверхности кровли и грунта. Она состоит из следующих компонентов:

• водосточная система кровли — желоба, приемные воронки, вертикальные трубы;
• открытые и закрытые каналы;
• приемные колодцы — коллекторы;
• трубопроводы, транспортирующие стоки к магистральной ливневой канализации или к точкам слива.

Состав элементов ливневой канализации близок набору компонентов, на котором работает система дренаж канализация. Различия между ними состоят в способе сбора сточных вод. Отличается конструкция труб — дренажные перфорированные по всей длине, а канализационные — сплошные, образующие герметичную полость. Сходство в способе очистки воды от песка (методом отстаивания в пескоприемниках) и дальнейшей транспортировке в места сброса или утилизации.

Комбинированная система

Существуют комбинированные системы, объединяющие дренаж и ливневую канализацию в единый комплекс. Этот вариант удобен для создания на небольших участках, где недостаточно места под две независимые сети. Обычно используют одну траншею под укладку обеих труб. Они не мешают друг другу, находятся под необходимым углом, беспрепятственно выполняют свои функции. Трубопроводы ливневой канализации прокладывают только в отдельных траншеях, поскольку заполнять ими все дренажное поле нецелесообразно. Нередко создаются совмещенные системы с принудительной перекачкой стоков. Это правильно для участков, находящихся в понижениях рельефа.
