В современном хозяйстве незаменимым помощником является такой инструмент, как ламельный фрезер. С ним станет возможным выполнение различных фигурных вырезок, прорезей, шлифовки поверхности.

Особенно необходимым данный инструмент будет для хозяина, занимающегося столярными работами, мебельщика или просто любителя работать с деревом и другими материалами. Ниже мы рассмотрим, что же такое ламельный фрезер, для чего он предназначен, изучим его конструктивные особенности и устройство в общих чертах. Осветим такую проблему, как изготовление ламельного фрезера своими силами в домашних условиях, какие материалы можно использовать для этого, и в какой последовательности их собирать.

Что такое ламельный фрезер

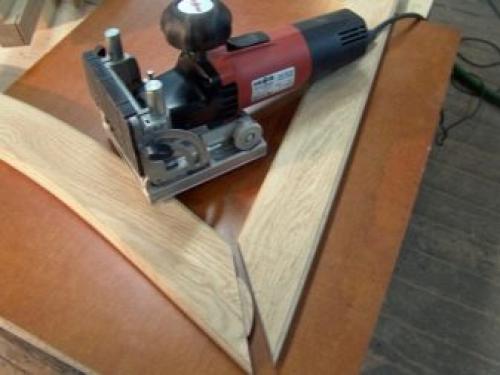

Ламельный фрезер – это инструмент, предназначенный для нарезки пазов ламельных соединений. Ламель – это пластина из дерева стандартного размера. Этот инструмент по конструкции напоминает болгарку. Основные части, из которых он состоит – это силовой агрегат, редуктор в виде конуса, непосредственно сам корпус. Закрепление фрезы на шпинделе производится с помощью гайки.

Инструмент подходит как для работы с деревом, так и для пластиковых материалов, оргстекла, камня, цветного металла, при этом требуется дополнительное оборудование. С фрезером вы можете производить следующие виды работ:

• профилирование кромки;
• выборку четверти;
• шлифовку;
• сверление технологических отверстий;
• вырезку углублений и прорезей различных форм;
• вырезку шипов.

Для разных видов работ требуются фрезеры различной мощности. Их можно разделить на три группы:

• 750 Вт – маломощные;
• 1100 Вт – средней мощности;
• 1200 Вт – мощные.

Для бытового использования будет достаточно использовать фрезер мощностью 750 или 1100 Вт.

Количество оборотов шпинделя может варьироваться в пределах от 3000 до 24000 об/мин. Выбирать режим следует, руководствуясь специальными таблицами. Глубина фрезеровки лежит в пределах 30–60 мм.

Устройство пуска в современных моделях обычно имеет защиту от «дурака», так называемый блокировщик. Кроме того, есть механизм фиксации, без которого рабочий процесс становится проблематичным.

Цанга представляет собой зажим для фрезы. Она должна быть изготовлена из закаленной стали. Конусовидная форма цанги считается лучшей среди специалистов. Для удобного удаления сора с рабочей поверхности стола предусмотрен отсос пыли. Подошва фрезера может быть выполнена из штампованного металла либо быть литой.

Как изготовить ламельный фрезер самостоятельно

В условиях кризиса сегодня не всегда домохозяин может позволить себе купить полноценный фрезер. Поэтому мы рассмотрим способ, как можно выкрутиться из этого положения с помощью обыкновенной «болгарки» с диском, нескольких листов фанеры или оргстекла, ну и, конечно же, ваших рук и смекалки.

Изготовить такой инструмент самому можно из обычной болгарки или иначе УШМ. Желательно, чтобы она имела регулируемые обороты ротора. Это необходимо для того, чтобы была возможность выставить требуемую скорость вращения диска. В исключительном случае подойдет машинка под 125 диаметр круга.

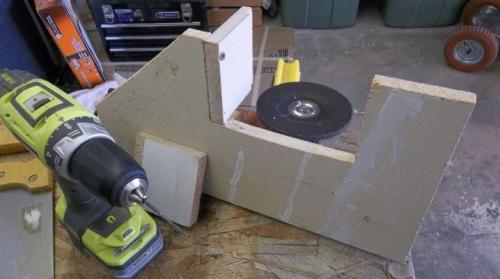

Помимо этого, нам потребуется ламельная фреза. В качестве материала для корпуса подойдет фанера или же оргстекло, которое предварительно можно отполировать. Основной корпус с боковыми пазами состоит из двух боковых и задних стенок. Верхняя и нижняя части здесь отсутствуют, сама же болгарка с ламельным диском вставляется в пазы боковых стенок вырезанными из дерева направляющими, прикрепленными к ней с двух сторон сбоку. Для регулировки высоты распила ламелей необходимо сконструировать простейшее подъемное устройство. При отсутствии необходимости в регулировке высоты, инструмент можно просто зафиксировать на определенной высоте. Оставшаяся боковая стенка фиксируется к УШМ с помощью болтов, вкручиваемых в резьбу под держатель.

Ознакомившись с данным материалом, вы сможете самостоятельно собрать себе такой инструмент, потратив время и силы, но сэкономив свои финансы. Мы искренне надеемся, что вам понравилась наша статья!

No related posts.

Ламельный фрезер из болгарки. Как сделать фрезер из болгарки своими руками?

Угловая шлифовальная машинка – незаменимый инструмент для проведения строительных работ с различными материалами. Она хороша еще и тем, что к ней можно прикрепить дополнительные приспособления (насадки, диски) и/или переделать при небольших усилиях в другой узкоспециализированный инструмент – например, во фрезер. Конечно, оригинальный промышленно изготовленный инструмент во многом будет превосходить такую самоделку, но для бытовых нужд ее вполне хватит.

Материалы и инструменты

Для того чтобы на базе болгарки изготовить фрезер, вам понадобятся следующие инструменты и материалы:

• УШМ в рабочем состоянии, отсутствие каких-либо дефектов либо неисправностей обязательно;
• аппарат для сварки (если вы собираетесь использовать металл);
• крепежные элементы;
• отвертка/шуруповерт;
• электродрель;
• строительный уровень;
• линейка (рулетка) и карандаш;
• угольник;
• лист фанеры или ДСП толщиной 1 см либо лист металла толщиной примерно 3 мм;
• гаечные ключи;
• лобзик либо пилы для работы с деревом/металлом;
• металлические уголки или бруски плотной древесины (5х5см);
• пробойник;
• набор шестигранных ключей;
• напильник, крупно- и мелкозернистая наждачная бумага.

Порядок действий

Для начала определитесь, какой фрезерный инструмент вам нужен – стационарный или ручной. И у того, и у другого варианта есть свои особенности при сборке и эксплуатации.

Стационарные

Если вам нужен неподвижный фрезерный станок, учитывайте при его конструировании, что его возможности будут зависеть от мощности и скорости вращения (количества оборотов) мотора болгарки, а также площади стола для работы (верстака). Для обработки деталей из древесины непрочных пород небольшого размера хватит маленькой болгарки, мощность мотора которой равна 500 Вт. Если же фрезеру предстоит работать с заготовками из металла, мощность двигателя УШМ должна быть не меньше 1100 Вт.

Конструкция фрезера состоит из таких элементов, как:

• устойчивое основание;
• подвижная/неподвижная столешница с разлинованной рейкой;
• привод.

Ламельные фрезерные станки отличаются не вертикальным, а горизонтальным расположением рабочей фрезы. Возможно 2 варианта конструирования самодельного фрезерного станка:

• неподвижный стол – подвижный инструмент;
• подвижная рабочая столешница – неподвижный инструмент.

В первом случае для горизонтальной обработки детали порядок действий следующий:

• зафиксируйте угловую шлифовальную машинку к пластине вертикально (насадка-фреза располагается горизонтально);
• вокруг стола устанавливаются направляющие для передвижения пластины с инструментом;
• обрабатываемая деталь закрепляется на рабочей поверхности.

Таким образом, обработка зафиксированной детали осуществляется подвижным инструментом. Во втором случае вам требуется обеспечить неподвижность болгарки и мобильность рабочей поверхности. Для перемещения столешницы под ней сооружается конструкция из направляющих с возможностью фиксации положения рабочей поверхности. УШМ, в свою очередь, закрепляется на вертикальной станине сбоку от верстака. Когда требуется станок с вертикально расположенной рабочей насадкой, порядок действий таков:

• соберите раму из брусков древесины либо уголков, обеспечив жесткое крепление их друг с другом (с помощью сварки либо крепежных элементов);
• к каркасу прикрепите лист ДСП или фанеры;
• сделайте отверстие под вал УШМ – диаметр выемки должен превышать соответствующий показатель поперечного сечения вала;
• внутри каркаса закрепите инструмент – с помощью хомутов либо перфоленты на болтах;
• на рабочей поверхности стола соорудите направляющие (из реек, планок и т. п.) для передвижения детали;
• все поверхности ошкурьте и покрасьте;
• тумблер включения инструмента для комфортного использования можно закрепить.

Ламельный фрезер dewalt. Конструкция

Внешне ламельные фрезеры относятся к ротационному типу деревообрабатывающего инструмента, и во многом схожи с присадочными фрезерами. Основное различие заключается в типе фрез: у присадочных они – спиральные, поэтому более приспособлены для выборки полостей овальной или круговой формы, преимущественно в древесине. Наоборот, ламельные фрезеры «заточены» под применение круговых или дисковых фрез, поэтому способны не только получать пазы, но и выполнять соответствующую обработку кромок. В последнем случае они успешно конкурируют с кромочными фрезерами .

Функциональные нюансы обуславливают различие в конструктивных решениях. Они сводятся к следующим:

• наличию вытянутого корпуса, что объясняется увеличенной длиной участка обработки;
• горизонтальным перемещением фрезерной головки;
• комплектацией прорезиненными вставками, при помощи которых фрезер легче удерживается;
• более мягкой кинематикой движения фрезерной головки, в результате чего возможна обработка керамики, МДФ-заготовок или гипсокартона.

Используя соответствующий инструмент, на ламельных фрезерах можно выполнять также такие операции как формирование ровных и точных зазоров, выборку канавок для плотного прилегания досок друг к другу, и даже получение узоров на деревянных заготовках. Некоторые мастера применяют рассматриваемую технику даже в качестве заменителя циркулярной пилы.

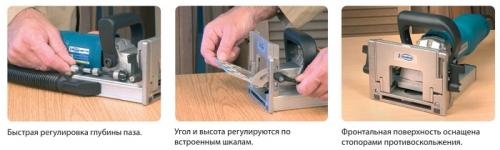

Типовой ламельный фрезер состоит из следующих узлов:

1. Электродвигателя.
2. Подошвы.
3. Понижающего редуктора.
4. Корпуса с откидной крышкой.
5. Ручки, на которой располагается панель управления.
6. Переустанавливаемого упора.
7. Стружкосборника.

Мощность привода у ламельных фрезеров начинается от 700…750 Вт; этого вполне достаточно для производства отдельных пазов в домашних условиях. Фрезеры полупромышленного типа комплектуются электродвигателями мощностью до 1200…1500 Вт; изготовление более мощного инструмента считается нецелесообразным из-за заметных вибраций и увеличения массы устройства, которое становится трудно удерживать и перемещать при помощи рук.

Прочими параметрами выбора ламельных фрезеров являются:

• Ход фрезерной головки (до 60 мм).
• Предельная глубина выбираемого паза или отверстия.
• Число оборотов фрезы (до 24000 мин^-1у полупрофессиональных типоразмеров).
• Размеры фрезы – не менее 100 мм в диаметре.

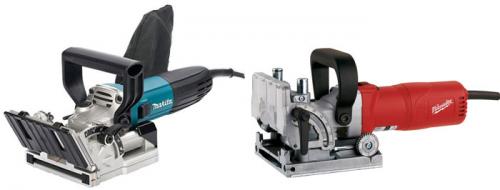

Основные торговые марки, занимающиеся производством данного оборудования – Bosch, Makita, DeWalt. Из отечественных марок наиболее популярны ламельные фрезеры от Интерскол и Диолд.

Ламельный фрезер ab111n. AB 111N


Описание

Ламельный фрезер Virutex AB111N применяется в мебельном производстве и сборке различных столярных конструкций (щитовые корпуса, стеллажные и арочные, лестницы, многогранные колоннады и детали декора, рамочные каркасы, окна и двери) для легкого и точного пиления пазов, используемых под вставку деревянных ламелей. Ламельный фрезер (ещё называемый "ламельник", "плоскодюбельный" и "плоскошкантовочный") – это ручная фрезерная машина по дереву узкой специализации, служащая для создания полуовального паза перпендикулярно поверхности. Пазовые выборки, исполненные в местах собираемых частей из массива древесины или древесно-стружечных материалов ДСтП и MDF, заполняют дисперсионным или другим клеем, затем вставляют плоские шканты. В результате получается прочное не разборное крепление, превышающее круглошкантовое в разы по прочностным механическим показателям, прежде всего благодаря значительной разнице в площади поперечного среза и контакта. На фрезере установлен новый двигатель мощностью 900 Вт с системой электронного поддержания оборотов под нагрузкой. Благодаря конструкции его упоров, которые обеспечивают настройку по высоте и углу, не требуется проводить точные замеры. Кроме того, при подобном типе соединения существует возможность продольного смещения деталей друг относительно друга для достижения наиболее точного соединения. Фрезер оснащен трехпозиционным поворотным упором, обеспечивающим быструю и простую настройку глубины фрезерования под соответствующий типоразмер шканта (ламели). Фрезер имеет отвод стружки и комплектуется соединительным патрубком для подключения к пылеудаляющему аппарату. При использовании дополнительной оснастки может применяться для устранения дефектов древесины. • мощный двигатель на 900 Вт позволяет работать с любыми породами древесины; • револьверный упор, позволяющий выбрать глубину фрезерования в зависимости от размеров ламелей; • удобный механизм перемещения упора; • блокировка шпинделя для быстрой и удобной замены фрез; • в стандартный комплект поставки входит качественная фреза с М-образным зубом; • боковой адаптер для подключения системы; • небольшая масса и хорошо продуманная эргономика. • рожковые ключи для режущего инструмента; • пазовальная пила с внешним диаметром 100, внутренним 22 мм и твердосплавными зубьями шириной 4 мм; • удобный кейс с застежками из пластика; • схема с кодами запчастей и печатное руководство по эксплуатации и безопасности работ.Особенностью Virutex AB111N представляется поворотная базирующая опора с сегментной шкалой, имеющую маркировку в градусах и флажковый фиксатор, позволяющие производить пазование в пределах углов от 0 до 900 с большой точностью. Задание заглубления осуществляется посредством трех позиционного револьверного упора, настроенного предварительно на фиксированные величины 8, 10 и 12 мм, соответствующие шкантам типовых размеров, кроме того эту настройку можно быстро сделать винтовым регулятором в любом диапазоне от 0 до 20 мм. Мотор мощностью 900Вт, оборотами холостого хода 10000/мин и дисковая фреза с напайками из качественного твердого сплава дают возможность легко совладать даже с твердыми породами. Масса 2,9 кг, продуманные форма кожуха и рукоятей способствуют легкости в обращении.

Ламельный фрезер Диолд. Модельный ряд фрезеров Диолд

Модельный ряд фрезеров «Диолд»:

• ручной фрезер Диолд мэф 1,1, мощность 1100 Вт, вес 2,9 кг;
• ручной фрезер Диолд мэф 1,25, мощность 1250 Вт, вес 3,4 кг;
• ручной фрезер Диолд мэф 1,6-01, мощность 1600 Вт, вес 3,6 кг;
• ручной фрезер Диолд мэф 1,9-01, мощность 1900 Вт, вес 3,9 кг;
• ручной фрезер Диолд мэф 2,1, мощность 2100 Вт, вес 5,7 кг;
• ручной фрезер Диолд мэф 1,4К, коллекторная фрезерная машина мощностью 1400 Вт, вес 3,8 кг;
• фрезер ламельный (присадочный) Диолд шрэ 0,9, мощность 900 Вт, вес 3,1 кг.

Сказать, какая модель входит в ТОП покупаемых, довольно сложно, поскольку хорошие отзывы получают практически все представители модельного ряда фрезеров Диолд. Безусловно, ламельный или присадочный фрезер Диолд шрэ 0,9 популярен среди мастеров, профессионально работающих с фурнитурой и деревом.

В домашних условиях его применение ограничено специальными задачами. Из ручных универсальных фрезеров можно выделить модель Диолд мэф 1,25 и модель Диолд мэф 1,9-01.

Для фрезеров Диолд возможно использование как фирменных наборов фрез, так и отдельно взятых фрез в зависимости от поставленной перед инструментом задачи.

Наиболее популярными типами фрез являются такие:

• ласточкин хвост;
• фреза/сверло Форстнера;
• различные фрезы по металлу.

В наличии в продаже у производителя Диолд имеются наборы фрез таких размеров: 5х12 Е (long 2), 12×8 T, 12×8 C, 12×8 D, 15×8 E, 15×8 B, 15×8 D, 15×8 X, 12×8 К, 12×8 S.

Ламельный фрезер Ryobi. Фрезеры Ryobi – качественный инструмент от японского производителя

Первая продукция под брендом Ryobi появилась на рынке в 1943 году. Компания занималась производством полиграфической техники и поставкой деталей из литого алюминия. К производству ручного электроинструмента Ryobi приступила в 1973 году. На рынке появились электрические рубанки, шлифмашинки, дисковые пилы, лобзики , фрезеры Ryobi, другая продукция бренда.

Долгое время производство садовой техники и электроинструментов не являлось приоритетным для компании. В 1999 году фирма вошла в концерн TechTronic Industries, после этого основное внимание стали уделять производству бытового и профессионального электроинструмента. Заводы концерна расположены на территории США, Германии, Гонконга и Китая. В 2008 году компания открыла завод в Китае, общей площадью 800 000 м².

Перенос производства на китайскую территорию не повлек за собой проблем, связанных со снижением качества, выпускаемой продукции. Профессиональная техника Ryobi по-прежнему считается неубиваемой, производственные процессы контролируются японскими и американскими специалистами, все инструменты отвечают мировым стандартам по качеству и безопасности.

Большой спрос на продукцию Ryobi вызван не только их высоким качеством, но и разумной ценовой политикой компании. Сегодня фрезер этого производителя можно купить по цене от 130 долларов.

• Высокое качество сборки и комплектующих деталей;
• Длительный межремонтный период и хорошая ремонтопригодность;
• Корпус и подошва изготовлены из литого алюминия при высоком давлении;
• Высокая точность обработки деталей и отличная производительность инструмента.
