Как сделать Фронтонный свес крыши своими руками. Конструкции фронтальных свесов

Как сделать Фронтонный свес крыши своими руками. Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

Конструктивные решения можно выполнить следующим образом:

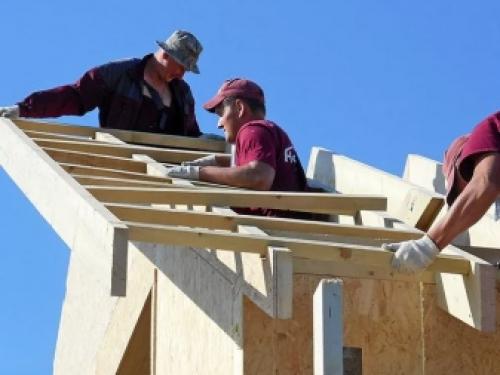

• Свес формируется за счет обрешетки кровли . Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

• Способ, при котором фронтонный свес отсутствует . Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

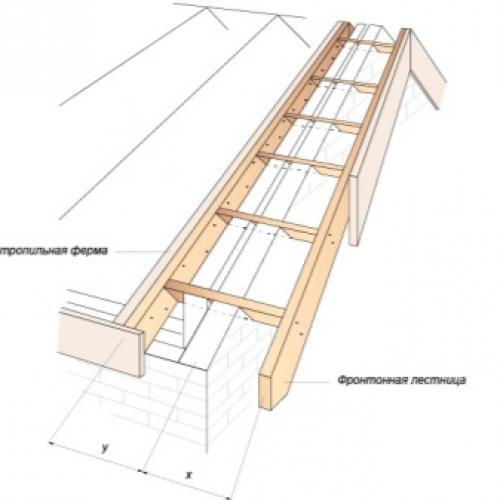

• Свес выполняют параллельно стропильной конструкции. Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

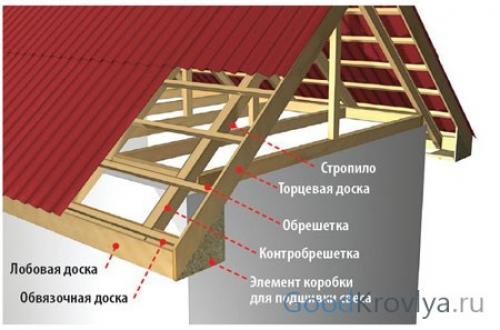

Устройство фронтонного свеса крыши. Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

Конструктивные решения можно выполнить следующим образом:

Свес формируется за счет обрешетки кровли . Это самый экономичный способ. Просто при, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (, европейский шифер, металлическая). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

• Способ, при котором фронтонный свес отсутствует . Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

Свес выполняют параллельно стропильной конструкции. как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки,.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица,, керамическая черепица).

Как подшить фронтонный свес

Способы подшивки свесов

Существует два способа подшивки свесов :

1. короб из дерева
2. по стропилам.

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.

Материалы, которые используют при отделке свесов

Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.

После этогои приступаем к монтажу. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

 Специалисты рекомендуют через 3-4 доски устанавливатьХотя многие пренебрегают этим.

Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.

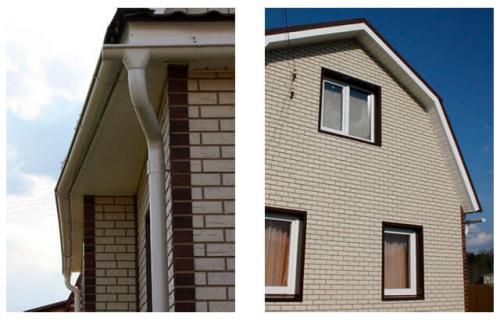

• ПВХ пластиковые пустотелые панели . Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.

Маленький свес крыши. Вентиляция и защита

Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
Обеспечить вентиляцию можно двумя способами:

• оставить зазор между стеной и материалом обшивки;
• встроить в элементы обшивки специальные пластиковые решетки.

Поступающий через вентиляционные отверстия поток воздуха выводится через отверстия в коньке крыши, предусмотренные заранее.
Все отверстия в свесе кровли должны быть защищены сеткой, чтобы через них на чердак не проникали птицы, насекомые, грызуны.
Если чердачное помещение имеет большую площадь или планируется обустройство мансарды, необходимо позаботиться о более существенной системе вентиляции.
Если кровля утеплена, теплоизоляционный материал обязательно должен иметь вентиляционные отверстия.
Для защиты от деформации под воздействием сильного ветра или обильных осадков нужно проконтролировать качество его монтажа.
И свес, и материал обшивки должны быть объединены со стропильной системой кровли.
Следите за надежной фиксацией элементов, а также за состоянием системы водоотвода – ее закупоривание приведет к задержке осадков на карнизе и большому давлению на конструкцию свеса.
Приступайте к монтажу и отделке кровельного свеса только после тщательного изучения теоретической части данного вопроса.
Качественный свес обеспечит надежную защиту фасада, продлит срок службы кровли и постройки в целом.

Как увеличить фронтонный свес крыши. Хорошее решение: важные схемы

Фронтонный свес кровли может быть решён по разным конструктивным схемам:

• Фронтон размещается выше крыши. Традиционное решение в архитектурном стиле, при каком фронтон подымается над уровнем кровли. Данный прием дает возможность создать впечатление парадности и большей массивности большого фронтона. Стена фронтона изолируется сверху покрытием для крыши, зачастую это металл листовой, объединяемый внахлест или при помощи фальца. Стык отвесной плоскости внутренней стороны фронтонной стены и покрытия для кровли аккуратно гидроизолируют.

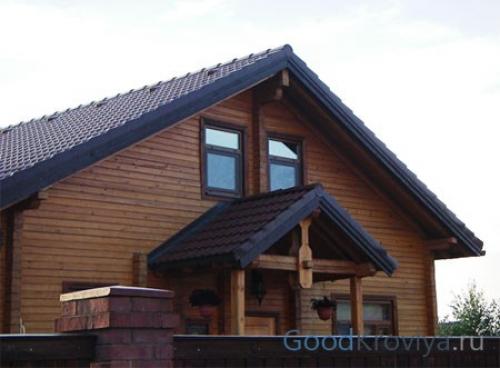

  В данной развитой двухскатной кровле три фронтона и три свеса естественно

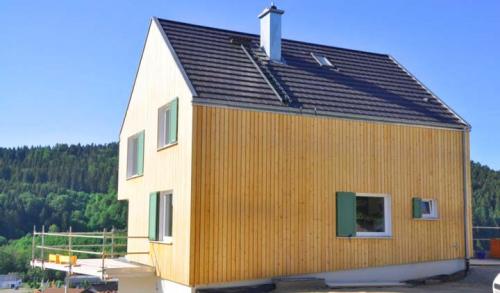

• Фронтон устраивается наравне с кровлей, свес отсутствует. Это решение более свойственно для архитектуры в актуальном минималистическом стиле.



  Отсутствует не только фронтонный, но и карнизный свес. При подобном решении большое внимание следует выделить конструкции водоотвода с кровли

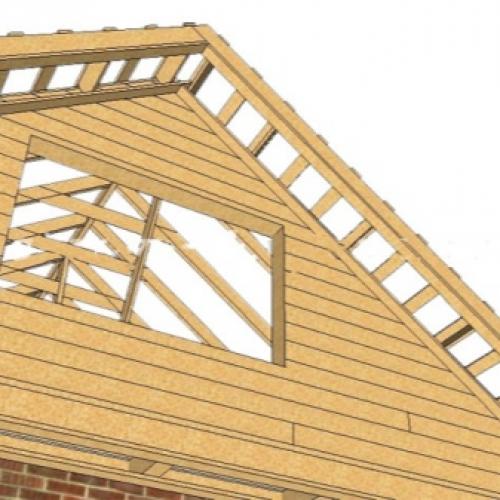

• Свес сформировывается обрешеткой кровли. Очень простое и недорогое решение. Система стропил не выводится за пределы фронтонных стен, выпускается только каркасная рама. Это решение более подойдет для лёгких материалов для кровли: асбестоцементных листов, еврошифера, металлической черепицы, гибкой черепицы
  из окисленного битума . Каркас из рамы (брусок или дощечку) вешают снизу, а торец кровли закрывают профилем из металла или комплектным кровельным щипцом. Консольный свес не выполняют очень уж большим чтобы не было прогиба. В основном, его глубина не будет больше полуметра.

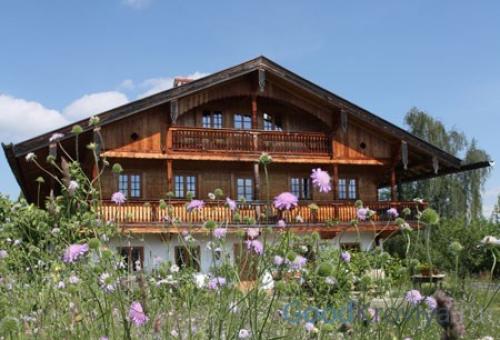

  Шале в альпийском стиле имеют по традиции большие свесы, помогающие обезопасить стены из дерева от влияния непогоды

  Если кровля оснащается ливнестоком, часть находящаяся внизу свеса ближе к карнизу имеет добавочный каркас для крепежа крюков желоба.



  Подобным образом можно подшить часть находящейся снизу свеса, чтоб прикрепить ливнесток и обеспечить переход на горизонтальную зашивку свеса карниза.

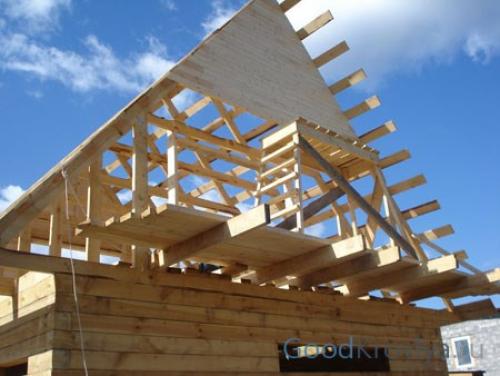

• Свес создается вместе со стропильной системой. Стропильный брусок ставится не только в пределах стен дома, но и выходит за пределы фронтона. Крайняя стропильная нога является опорой для основания крыши (обрешетки или сплошного настила), ее вынесение опредиляет глубину свеса. Чтобы опереть внешние стропилины, за пределы стен выносят несущие детали кровли: сильный мауэрлат, опорный коньковый и переходные брусы. Конструкция такого рода очень надежна и дает возможность организовывать существенный вынесение свеса даже на кровлях с тяжёлым покрытием для крыши (керамическая и бетонная черепица, настоящий шифер).



Источник: https://domastroevo.ru/novosti/svesy-krovli-karniznye-svesy

Фронтонный свес крыши размер. Что это такое?

Фронтонный свес – необязательная часть конструкции. Есть дома, где архитектор не предусматривает этот элемент, но все же их мало. Большинство зданий имеет и свес фронтона, и свес карниза. Они защитят стены дома от непогоды, а также своим видом изменят пропорции строения. Боковые свесы, то есть карнизные, обычно не вызывают вопросов: стропила элементарно выпускаются за границы стен.

Фронтонный же свес обычно выступает за фасадные края в среднем на 600-700 мм (но может доходить и до 850 мм). Когда эти свесы для кровли делают собственноручно, внимание уделяют главным образом конструкции стропильной системы и тому, какой материал применяется для ее оформления. Важен, конечно, размер дома, его архитектурное решение. Специальных нормативов, касающихся сборки этого кровельного элемента, не существует.

За пределы фронтонов свесы могут выноситься практически как угодно в плане размера, но указанные 600-700 мм встречаются чаще. Обычно ширина элемента соответствует длине карнизов. Это логичное решение, которое традиционно выглядит оптимально, и глаз не «цепляется» за странные, несуразные параметры. Итак, размеры свеса не узаконены, ведь их определяет главным образом архитектурное лицо постройки. Если же задача максимально защитить строение от осадков, то большие свесы преуспеют в этом более явно.

Да и изолирующий слой крыши они также дополнительно защитят. Максимальные размеры фронтонных свесов представлены в стилях шале и фахверк: как известно, они произошли из мест, где погода бывает сурова, потому такой стильный ход предусматривался прежде всего практичностью.

Когда обшивать свесы:

• параллельно с укладкой кровли, или после ее монтажа;
• отделка свесов не откладывается , иначе первая же непогода может повредить крышу (или даже унести, если ветровых досок нет, и карнизы не подшиты);
• правда, и спешка ни к чему – материалы и крепеж выбираются так, чтобы отделка фронтонных свесов служила столько же, сколько и основная отделка конструкции.

Еще на этапе проектирования фронтона следует подумать о системе вентиляции. Есть несколько вариантов: в первом случае можно установить перфорированную металлическую ленту либо планку на ветровую доску.

Другой вариант предполагает приток через софиты, пластиковые или металлические, обязательно перфорированные.

Фронтонный карниз. Минималистическое решение

Хотя фронтонный свес необходим для дома, тем не менее, существует класс построек, где он отсутствует.

Фронтонный свес Источник assz.ru

В этом случае, как правило, фронтон и карниз крыши находятся на одной высоте. Такая конструкция, хотя и допустима, но является менее надёжной, чем в других случаях.

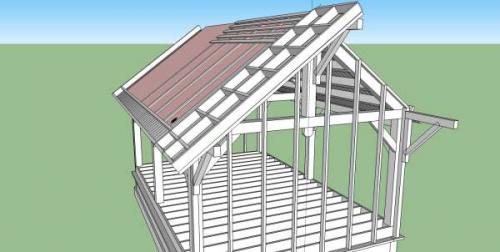

Свес параллелен стропилам

Хотя обычно фронтонный свес расположен в вертикальной плоскости, используется и такая конструкция, когда он расположен горизонтально, продолжаясь в плоскости крыши.

При этом край крыши выступает над фронтоном больше, чем обычно. При этом конструкция предусматривает, что такой свес прикреплён горизонтально к стропилам.

Данный способ применяется в тех случаях, когда речь идёт о том, что крыша имеет тяжёлую конструкцию. Такой вариант позволяет выдержать значительный вес.

Здесь имеются в виду такие виды крыш:

• с использованием бетонной черепицы ;
• когда применяется керамическая черепица ;
• покрытие из шифера .

Используемые материалы

Далее рассказывается, как может быть устроен горизонтальный фронтонный свес:

Вагонка

Для этих целей иногда используют вагонку. Этот вариант считается одним из самых удобных. Перед тем, как ее устанавливать, нужно провести обработку. Здесь не обязательно должна применяться отделочная шпунтовая доска.

Вагонка считается одним из самых удобных материалов Источник kak-sdelat-kryshu.ru

Вместо неё можно использовать сосновые или еловые доски. К стене вдоль края стропил прибивают брус. К нему снизу прикрепляют доску. И только после этого прикрепляют вагонку. Считается, что между досками должно быть расстояние в 2 см. Кроме того, рекомендуется вместо каждой третей планки нужно ставить вентиляционное отверстие. Указанные меры нужны для того, чтобы обеспечить вентиляцию для крыши.

Профнастил

Можно также использовать фронтонный свес крыши из профнастила. Поскольку он сделан из металла, при монтаже необходимо учитывать, что от температуры он может менять свои размеры. Поэтому прикреплять полоски нужно, предусматривая небольшой зазор между ними.

Прикреплять профнастил рекомендуется с помощью саморезов. Использовать для этой цели гвозди не рекомендуется.

Фронтонный свес крыши из профнастила Источник rublennye-doma.ru

Пустые ПВХ панели

Такой свес будет легко повреждаться, однако, данный вариант является наиболее дешёвым. Проведение установки аналогично тому. Как устанавливается свес из вагонки.

Вынос обрешетки на фронтон. Назначение

Собственно фронтоном называется часть кровли, ограждающая чердак от улицы со стороны торцевых фасадов здания. Монтируются такие конструкции на домах со всеми формами крыш, возведенных из любых материалов. В кирпичных и блочных конструкциях фронтоны могут собираться как из досок, так и из того же материала, из которого возведена коробка. В рубленых сооружениях они часто выполняются из бревна или бруса и служат как бы продолжением стен.

В щитовых домах этот элемент конструкции кровли практически всегда подшивается доской. Изготовленные с использованием такой технологии фронтоны при этом утепляются с применением, к примеру, минеральной ваты. Так поступают обычно тогда, когда хотят обустроить в загородном доме жилой чердак или мансарду. С обратной стороны фронтон в этом случае может обшиваться плитами ОСБ, фанерой или любыми другими листовыми материалами.

Кровля в загородном доме служит прежде всего, конечно же, для защиты от ветра, дождя, пыли и снега внутренних помещений. Однако крыши зданий выполняют и еще одну немаловажную функцию. Правильно собранная кровля дополнительно закрывает от дождя и снега и фасады постройки.

Длинные стены частных домов от намокания в непогоду защищают карнизные свесы. Торцевые же фасады и фронтоны при этом остаются для осадков уязвимыми. Чтобы эти части здания также не намокали в дождь и предусматриваются на крыше фронтонные свесы. Часто такие конструкции дополняются еще и козырьком.

Фронтонный свес односкатной крыши. Плюсы и минусы

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Чем подшить фронтонный свес крыши. Карнизный и фронтонный свесы и их назначение

В зависимости от формы крыши у дома могут быть реализованы выпуски кровли как в карнизной области (вальмовая и шатровая конструкция), так и со стороны фронтона (щипцовые крыши).

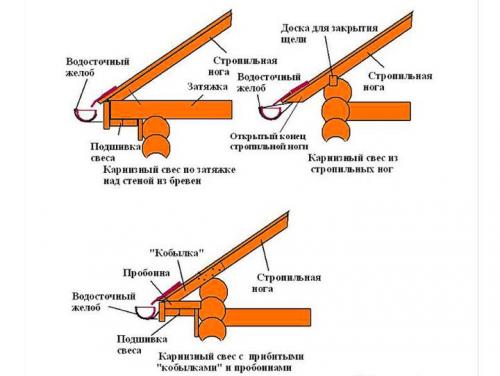

Карнизный свес  образован стропильной системой, выступающей относительно стен дома на определенное расстояние. Его значение определяется проектом или может быть задано по желанию застройщика. При наличии дополнительных вертикальных опор карнизный выпуск может выполнять функции навеса над крыльцом или небольшой веранды.

Фронтонный свес выполняется с торцевой (боковой) стороны здания. Его оптимальная ширина 60-70 см, минимальная — 30, максимальная не более 100 см. Несущей для выпуска является кровельная обрешетка, поэтому не рекомендуется делать его слишком широким.

Варианты выноса крыши: слева — карнизный, справа — фронтонный

И в том и другом случае свесы служат не только декоративным финишным элементом отделки дома, но и оберегает стены, цоколь и фундамент здания от чрезмерного намокания. Этот момент особенно важен при использовании в качестве фасадного материала штукатурки, которая более прихотлива к влаге. Поэтому подшивать фронтоны и карнизы под крышей обязательно. В противном случае выступающая часть кровельного «пирога» становится уязвима к дождю и ветру. Открытая деревянная конструкция и теплоизоляция могут прийти в негодность. Сильные порывы ветра в незащищенном месте могут ослабить крепеж кровли или вовсе сорвать материал. Правильная отделка выступающей части крыши не требует дальнейшего обслуживания в течение длительного периода эксплуатации.
