Как выбрать подъемные гаражные ворота. Подъёмно-секционные
Как выбрать подъемные гаражные ворота. Подъёмно-секционные
Эти ворота имеют вид конструкции из металлических щитов, соединённых в единое полотно с помощью специальных петель. Цельная створка из нескольких панелей легко смещается вверх благодаря подъёмному механизму, закреплённому к стенам и потолку помещения. Плавное открытие этих ворот обеспечивают подшипники и прорезиненые ролики на соединительных элементах панелей. С помощью этих деталей створка мягко передвигается по металлическим направляющим.
Подъёмно-секционные ворота в гараже — основательная и тяжёлая конструкция
В открытом положении створка располагается горизонтально под потолком. Чтобы обеспечить дополнительный комфорт при использовании гаражных ворот этого вида, они оборудуются автоматическими приводами, которые бывают двух типов:
- Торсионная система подъёма гаражных ворот приобрела широкую популярность среди владельцев частных гаражей. Она представляет собой привод, закреплённый к центральной области потолка на расстоянии нескольких метров от приёма. Система соединят секции ворот и привод с помощью троса и тягового рычага.
- Навальный привод часто применяют для ворот промышленных предприятий, он мощнее, чем предыдущая система, и предназначен специально для массивных ворот. Навальный тип имеет вид электродвигателя, который крепится над проёмом гаража около вала. Механизмы поднимают секции ворот, используя силовое воздействие оборотов вала. Двигатель оборудован специальной цепочкой, которая позволяет управлять воротами при отключении электроэнергии.
Оба типа можно оборудовать специальными устройствами дистанционного управления.
Подъёмно-секционный вид ворот имеет ряд положительных и отрицательных качеств. К плюсам можно отнести следующие критерии:
- Конструкция экономит место. Благодаря расположению в открытом состоянии створки под потолком ворота не занимают пространство как внутри помещения, так и снаружи.
- Большие сроки эксплуатации и теплоизоляционные свойства материала. Использование сэндвич-панелей при производстве секций ворот обеспечивает надёжность всего полотна. Применение современных технологий при их создании даёт надёжный теплоизолирующий эффект.
- Хорошая звукоизоляция. Это качество достигается применением сэндвич-панелей.
- Универсальное применение. Конструкция допускает установку механизма на проёмах различной величины. Поэтому секционные ворота удобны и в промышленном использовании, и для домашних вариантов.
- Ворота относительно устойчивы к деформации и механическим повреждениям.
В зависимости от типа крыши гаража различаются и типы подъёмов на воротах
В качестве отрицательных сторон выступают следующие критерии:
- Отъезжающая створка требует дополнительного места для её установки. Поэтому длина гаража должна быть в полтора раза больше, чем ширина проёма помещения.
- Стоимость подъёмно-секционных ворот средних размеров (высота 2 м, ширина 3 м), составит около 60–70 тыс. руб.
- Секционные ворота требуют постоянного обслуживания, так как состоят из многочисленных деталей, элементов и механизмов, которые постоянно приводятся в действие.
- Низкая устойчивость к взлому. Ворота такого вида целесообразно устанавливать только на охраняемой территории.
Откатные гаражные ворота. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж
Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса. Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества. Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой. Минус распашных ворот – перед ними приходиться очищать от снега площадкуВиды гаражных ворот
Кроме распашных ворот в гаражах устанавливают и другие разновидности.
Складные
Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.
Плюсы конструкции:
- необычный внешний вид,
- удобство открытия и закрытия,
- не занимают в открытом состоянии много места,
- секции по отдельности можно менять, ремонтировать,
- невысокая цена.
Минусы: быстрый износ и низкие защитные функции.
Складные ворота
Подъемно-поворотные
Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.
Плюсы модели:
- высокая надежность,
- в открытом виде ворота не занимают никакого места,
- поддаются утеплению,
- поддаются автоматизации.
Минусы:
- требуется высокая точность установки,
- ворота остаются в проеме, уменьшая его высоту на 20-30 см,
- не рекомендуется использовать их интенсивно.
Подъемно-поворотные ворота
Подъемно-секционные
Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.
Плюсы модели:
- универсальность в плане размеров проема,
- экономия свободного места при открытии,
- неплохая устойчивость к деформациям и механическим нагрузкам,
- полная автоматизация,
- презентабельный внешний вид,
- высокие тепло- и звукоизоляционные качества,
- долгосрочная эксплуатация.
Минусы:
- высокая цена,
- требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
- низкая взломоустойчивость.
Подъемно-секционные ворота
Рулонные
Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.
Преимущества:
- компактность,
- приемлемая цена,
- простота монтажа,
- долгосрочная служба,
- презентабельный внешний вид,
- возможность автоматизации.
Минусы:
- практически нулевая взломостойкость,
- нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
- плохо работают при низких температурах.
Рулонные ворота
Откатные
В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.
К плюсам можно отнести:
- функциональность е зависит от сугробов,
- не занимает места при открытии,
- высокая взломостойкость,
- возможность провести автоматизацию.
Минусы:
- быстрый износ роликов,
- ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.
Секционные ворота своими руками: установка секционных ворот поэтапно
Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры
Секционные ворота
Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

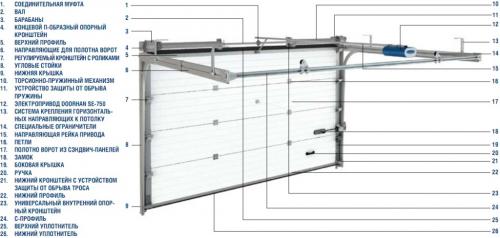

Конструкция секционных гаражных ворот
Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.
При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

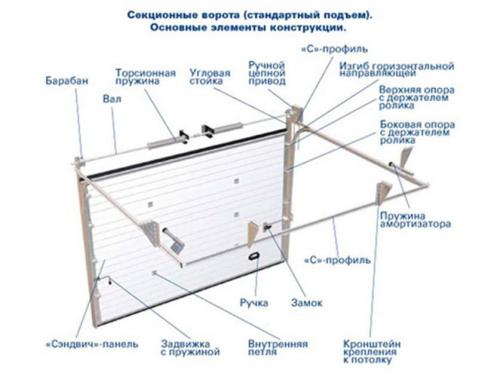

Конструкция ворот
Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками .

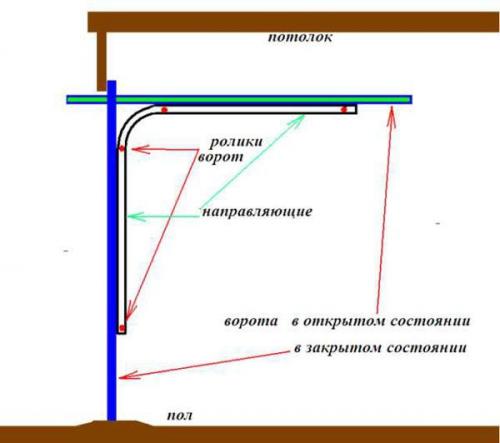

Схема ворот
Разновидности конструкции
Современные секционные ворота подойдут для помещений всех типов.
Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.
Варианты ворот
Конструкции вертикального подъема
Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.
Конструкции высокого подъема
Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.
Узнайте мастер класс от подписчика, как увеличить высоту гаража , из нашей новой статьи.
Конструкции стандартного подъема
Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.
Конструкции низкого подъема
Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:
- торсионного вала;
- наматывающих шкивов;
- балансировочных пружин.
После выбора подходящей конструкции можно приступать к подготовительным работам.
Цены на секционные ворота
Секционные ворота
Этап 1. Подготовка оборудования
Инструменты
До того как приступить к работе, следует подготовить все необходимые инструменты.
- Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
- Электродрель для крепления отдельных элементов на высоте.
- Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
- Другие инструменты: отвертка, кусачки, плоскогубцы.
Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.
Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

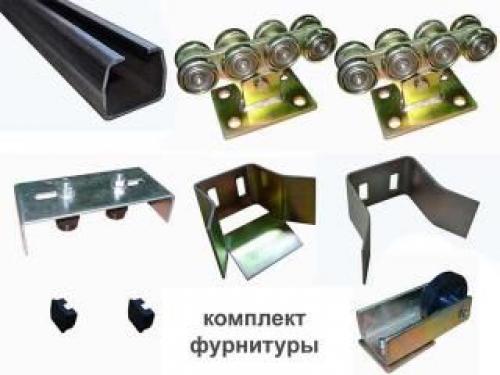

Фурнитура
Этап 2. Замеры

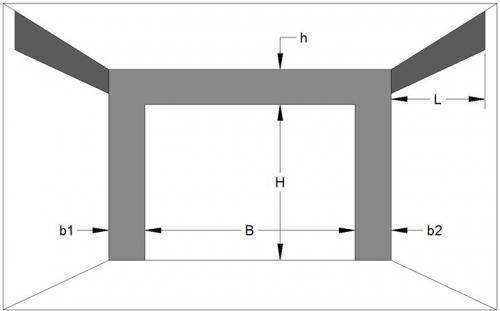

Схема для замеров
Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.
Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.
Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.
Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.
Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.
Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.
Этап 3. Подготовка проема
Подготовка проема

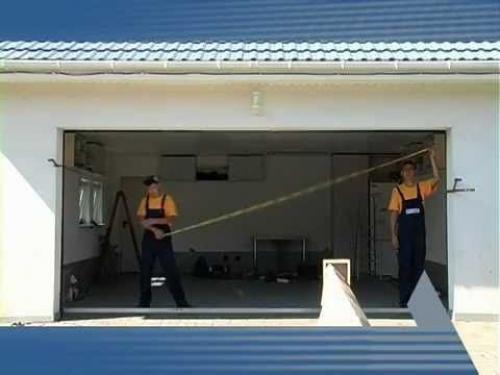

Замеры
После замеров и подготовки инструментов заказываются сами ворота . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.
