Обслуживание сплит системы своими руками. Принцип действия кондиционера

Обслуживание сплит системы своими руками. Принцип действия кондиционера

Изначально кондиционер был изобретен для снижения влажности в типографии. Со временем он модернизировался, и применялся уже в качестве генератора холода для помещений и камер хранений продуктов питания. В наши дни современные сплит системы способны не только охлаждать, убирать влагу из жилых помещений, но и обогреть их в холодное время года.

Рассмотрим основные модули и принцип действия кондиционера воздушного типа, работающий на охлаждение (рисунок 1).

Узлы, размещенные в наружном блоке:

• 1. Компрессор. Поршневой, ротационный или винтовой насос, создающий необходимое давление для протекания процесса теплообмена.
• 2. Конденсатор. Теплообменник, в котором происходит конденсация газа с выделением тепла.
• 3. Вентилятор. Двигатель с лопастями, ускоряющий отвод тепла от конденсатора.
• 4. ТРВ (терморегулирующий вентиль). Капиллярная трубка или регулируемый газовый кран для понижения давления в системе, которое способствует переходу хладагента из жидкого состояния в газ.

Узлы, размещенные во внутреннем блоке:

• 5. Испаритель. Теплообменник, в котором осуществляется окончательное превращение фреона в газ с поглощением тепла.
• 6. Вентилятор. Мотор с турбированными лопастями для распространения охлажденного воздуха.

Все перечисленные компоненты соединены в замкнутый контур, медными, алюминиевыми трубками разного диаметра.

В основу сплит систем заложено свойство жидкости отдавать тепло, и газа - поглощать тепловую энергию.

Поэтапный принцип работы устройства:

• Этап № 1. В процессе работы компрессора создается давление (для R 22 – 7 - 8 бар; для R 410 А – 12- 13 бар.), которое перемещает фреон по замкнутому контуру.
• Этап № 2. С подающей линии компрессора сжиженный хладагент, насыщенный теплом перемещается по конденсатору, интенсивно обдуваемый вентилятором, охлаждается и поступает на терморегулирующий вентиль.
• Этап № 3. После ТРВ давление фреона понижается до (3,5 – 4, 5 бар для R 22 и 7,5 – 8,5 бар для R 410 А) и на испаритель подается охлаждённая смесь, состоящая из 20% газообразного и 80 % жидкого хладагента.
• Этап № 4. Охлажденная смесь, двигаясь по испарителю, отбирает тепло с окружающей среды, разогревается и переходит в газовое состояние. Подачу горячего комнатного воздуха на теплообменник и распространение холодного потока по помещению обеспечивает мотор с турбированными лопастями.
• Этап № 5. После испарителя, нагретый газ всасывается в компрессор. Цикл замыкается и повторяется до остановки насоса.

Представленный процесс происходит в любой сплит системе, оборудованной компрессором. Работа кондиционера на обогрев зимой осуществляется четырехходовым клапаном, который переключает направление движения хладагента. Клапан производит ротацию теплообменников, то есть в наружной части теплообменник выполняет функцию испарителя, а внутренней – конденсатора.

В случаях недостаточного количества хладагента в системе (наличие разъемных соединений, некачественных деталей и т.д.), частичного его превращения в газообразное состояние на этапе № 5 (наличие загрязненного теплообменника, повышенное содержание газа и т. д.) может произойти поломка компрессора. Дабы этого не допустить, сплит системе, желательно раз в год, проводить техническое обслуживание (ТО). Указанный период зависит от интенсивности и условий эксплуатации, герметичности разъемных частей (фото 1).

ТО кондиционера. Регламент времени по ТО

Чистка механического воздушного фильтра теплой проточной водой

Существуют определенные нормы времени на любое действие с климатической техникой. Регламент временных рамок по ТО составляется с учетом рекомендаций каждого производителя в отдельности.

В среднем при нормальных условиях эксплуатации нормы времени на обслуживание кондиционеров выглядят так:

• визуальный осмотр прибора на предмет механический повреждений – 5 мин;
• проверка электропитания – 3 мин;
• проверка режимов работы и системной индикации – 5 мин;
• сравнение температурных параметров с нормой в паспорте прибора – 5 мин;
• поверка дренажной системы – 7 мин;
• обнаружение утечек фреона – 5 мин;
• чистка механических фильтров, теплообменников, вентиляторов и наружных панелей блоков сплит-системы – 40 мин.

Стандартное обслуживание кондиционера длится около часа +/- 10 мин.

Увеличение или уменьшение временных затрат зависит от того, какой тип ТО желает провести заказчик и какая система кондиционирования имеется в наличии. Здесь представлен далеко не полный перечень работ по обслуживанию кондиционеров, поэтому нормы времени могут значительно отличаться.

При техническом обслуживании VRF-системы понадобится также:

• диагностика рабочих токов электродвигателей;
• проверка исправности компрессоров и вентиляторов;
• проверка герметичности термоизоляции;
• осмотр антивибрационных опор.

Все эти дополнительные действия добавляют времени к техническому обслуживанию систем кондиционирования.

При прохождении ТО могут быть выявлены неисправности холодильной машины, которые требуют проведения ремонтно-восстановительных работ. Некоторые из них можно провести сразу же на месте, а в отдельных случаях сплит-систему или другой вид охлаждающего устройства придется демонтировать и отвезти в сервис.

Самостоятельная чистка кондиционера. Как чистить кондиционер в домашних условиях – правила чистки кондиционеров своими руками

Прохлада, которую дарит кондиционер в летнюю испепеляющую жару, сравнима с оазисом в пустыне. Без этой бытовой техники сложно обойтись летом в средней полосе России, а уж в южных регионах — тем более. Но при отсутствии грамотного ухода кондиционер, помимо прохлады, может принести и немало проблем со здоровьем, вот почему так важно его своевременно чистить, исходя из прилагаемой инструкции, а также руководствуясь общими правилами очистки техники.

Когда и зачем нужно чистить кондиционер – опасности грязной техники и признаки, что чистка уже необходима

Каждый кондиционер нуждается в регулярной очистке.

Как ни странно, не все об этом знают, и многие владельцы данной бытовой техники полагают, что, кроме дозаправки фреоном, кондиционеру ничего не нужно (и про ту они узнают лишь в момент, когда аппарат перестает охлаждать воздух).

А ведь кондиционер, который «просто висит себе», через год (а то и раньше) становится источником многочисленных проблем:

• Ухудшается микроклимат в доме.
• Осевшие в технике пыль, плесень и грибок распространяются с воздухом по дому, вызывая различные заболевания.
• Ухудшается работа самого аппарата из-за грязи и пыли на внутренних элементах и пыли.
• Снижается КПД техники и повышается расход электроэнергии.
• Ускоряется износ сплит-системы и повышается риск ее поломки.

И если при поломке аппарата купить новый кондиционер – не слишком серьезная проблема (хотя стоимость кондиционеров сегодня для многих может стать слишком высокой), то о своем здоровье точно стоит подумать.

К самым «популярным» болезням, которые вызывает не очищаемый вовремя кондиционер, относят…

• Бронхиальная астма.
• Развитие аллергии.
• ОРВИ, отек гортани и бронхиты.
• Пневмония. Особенно опасна пневмония, которая развивается под воздействием легионелл – вредителей, которые поражают дыхательную систему в сжатые сроки и провоцируют заболевание, что крайне сложно определяется и лечится.
• Синдром сухого глаза.
• Сухость кожи.
• Усталость и головные боли.

Во избежание подобных рисков рекомендовано хотя бы раз в месяц-два очищать фильтры кондиционера.

Что касается остальных деталей и глубокой «капитальной» чистки аппарата, тут все зависит от конкретных рекомендаций производителя.

Впрочем, общие сроки для всех кондиционеров все-таки существуют:

• Очистка фильтров: 1 раз в 1-3 месяца.
• Глубокая очистка внутреннего блока – 1 раз в 6 месяцев: перед весной и после окончания интенсивной эксплуатации (то есть, осенью).
• Очистка внешнего блока – 1 раз в 1-3 года, если аппарат висит на уровне 1-2-го этажа. Внешний блок аппарата, расположенного на уровне 8-10-го этажа, как правило, в очистке не нуждается.

Средний срок жизни кондиционера – около 7-12 лет при грамотном уходе и обслуживании.

Своевременная очистка и профилактика аппарата позволит выработать ресурс техники без ремонтов, нервов и последствий.

Как понять, что кондиционер пора чистить?

Ваш аппарат однозначно нуждается в срочном уходе, если…

• Кондиционер перестал «холодить».
• Из аппарата раздаются непонятные звуки, которые для него нехарактерны (треск и проч.).
• Вы замечаете появление неприятного запаха в помещении.
• Из внутреннего (не внешнего!) блока капает вода.
• Падает мощность аппарата, и растут энергозатраты.
• В технике завелась плесень.

Если этот вариант – именно ваш, и вы не представляете, с какой стороны подойти к очистке аппарата, то у вас есть 2 варианта – разобраться самостоятельно — или вызвать профессионалов.

Чистка внутреннего блока кондиционера

Любая сплит-система состоит из 2-х блоков.

Во внутреннем блоке имеются:

• Фильтры.
• Дренажная система.
• Передняя панель.
• Система управления.
• Теплообменник с радиатором.

Во внешнем блоке:

• Фильтр и конденсатор.
• Компрессор.
• Клапаны, с помощью которых происходит движение фреона.
• Вентилятор.

На заметку:

Кондиционер не может производить холод – он лишь переносит тепло с помощью хладагента с улицы в дом или наоборот, как при включении режима на обогрев помещения. При охлаждении происходит испарение фреона и выход хладагента из компрессора.

Как же очистить кондиционер?

Очищаем внутренний блок аппарата в несколько этапов, предварительно отключив прибор от сети!

Чистка фильтров

Рекомендуется осуществлять ее раз 3-4 недели, а при определенных условиях сильной загрязненности – еще чаще.

Фильтр – это мелкая сетка, что расположена под панелью аппарата. Именно через нее происходит засасывание воздуха в технику.

• Снимаем крышку внутреннего блока.
• Аккуратно извлекаем фильтр.
• Промываем его под теплой водой без использования жестких мочалок и тяжелой химической артиллерии. Запрещены также горячая вода, отбеливатели с абразивами, растворители. Рекомендуется опустить фильтр в тазик с обычной мыльной водой на 5 минут, а потом ополоснуть струей теплой воды.
• Просушиваем без воздействия горячим воздухом.

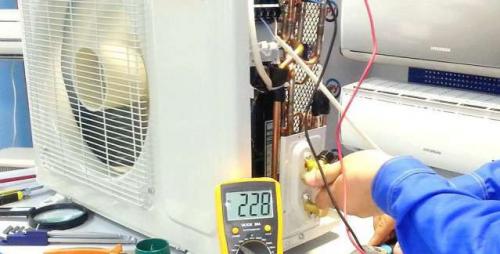

Диагностика сплит системы. Ремонт кондиционера: диагностика и устранение неисправностей кондиционера

Благодаря вовремя произведенному сервисному обслуживанию систем кондиционирования их обладатель может обеспечить их длительное и безукоризненное функционирование. Сэкономив к тому же немалые средства на ремонте оборудования. Диагностика сплит систем и кондиционеров и регулярный контроль над работой приспособления, измерение уровня шума, проверка того, в каком состоянии находятся фильтры. Своевременная смазка деталей поможет установить возникшие дефекты и исправить их до возникновения настоящей, серьезной поломки, требующей дорогостоящего ремонта либо замены комплектующих.

Комплекс профилактических работ включает:

• Дезинфицирование внутреннего блока;
• Очистку устройства;
• Дозаправку фреона в нужные сроки;
• Очищение фильтров.

Явные признаки, свидетельствующие о нарушении в функционировании кондиционера, способен обнаружить и человек, не относящийся к профессионалам в этой области. В частности, прекращается процесс охлаждения, система чрезмерно шумит либо вовсе перестает действовать. Однако возможны и ситуации, когда на первый взгляд кондиционер работает исправно, но уже заметны некоторые неполадки. В таком случае желательно немедленно пригласить специалиста, который произведет диагностику кондиционера и выявит причину возникновения проблемы и подскажет, каким образом ее возможно устранить.

В процессе диагностики состояния кондиционера возможно выявить следующие неисправности:

• Утечку хладагента;
• Прекращение работы компрессора, необходимость его замены;
• Нарушение функционирования температурных датчиков воздуха и теплообменников;
• Неисправность двигателя вентилятора;
• Дефекты пусковых конденсаторов либо электронных плато.

В среднем сплит-системы эконом-класса способны прослужить владельцам около 7 лет, что касается изделий бизнес-класса, то их стандартный срок эксплуатации составляет приблизительно 10 лет. Однако определенные факторы способны спровоцировать проблемы и раньше, к их числу принадлежат:

— неверный выбор оборудования. Приобретая определенную сплит-систему, надо обязательно учесть место установки кондиционера и его мощность. В слишком масштабном для конкретного приспособления помещении стопроцентно будет нарушаться температурный режим;

— недостаточный профессионализм специалистов, осуществляющих установку кондиционера. Несоблюдение соответствующих правил при подобных действиях способно спровоцировать сбой в работе устройства уже через несколько месяцев. Недостаточно квалифицированные монтажники могут неверно рассчитать уклоны для трубопроводов, неверно выполнить дренаж, недостаточно заправить систему фреоном и допустить ряд других ошибок, последствия которых в дальнейшем окажутся весьма неприятными и даже катастрофическими. Обращаясь в компанию соответствующего профиля, необходимо ознакомиться с отзывами и убедиться в том, что в ней работают настоящие профессионалы в своей области.

В состав технического обслуживания данных систем входит сервисное обслуживание, профилактические исследования и диагностика сплит системы. Если поломка не слишком серьезна или требуется лишь дозаправка фреоном, профессионал способен произвести все требуемые манипуляции и дома у клиента. В более сложных случаях кондиционер должен быть доставлен в сервис-центр, своевременная диагностика и устранение поломки обеспечат длительное функционирование сплит-системы с минимальными затратами на ремонтные работы.

Обслуживание кондиционеров, что входит. Самостоятельное и техническое обслуживание кондиционеров: инструкция, описание

О том, как самостоятельно выполнять сервисное обслуживание кондиционеров, вы можете прочитать в сопровождающей агрегат документации. После того как выполнен монтаж агрегата, вам стоит узнать, как производится сервисное обслуживание кондиционеров в вашем городе, Москва не исключение. Но кое-что вы можете сделать сами:

1. Самая распространённая неисправность – засорение фильтров. Забитый фильтр пропускает меньше воздуха на радиатор охлаждения, поэтому ваш агрегат хуже охлаждает воздух в помещении. Ещё одним следствием засорённых фильтров может быть обмерзание медных трубок. Именно поэтому начинается капель из внутреннего блока. Даже  если  прибор не выйдет из строя, проблема сама не решится, а течь из блока только усилится.
   Чтобы почистить фильтр нужно понимать, какого он типа. Бывают два типа фильтрующих элементов: воздушные (от запыления) и для очищения воздуха (бактерицидные, убивающие запахи и ионизирующие воздух). Первый тип фильтров делается в виде мелкой сетки. Они расположены прямо под открывающейся крышкой. Следующий тип фильтра идёт прямо за обычным. Он бывает на угле, катехиновым, из цеолита, плазменным или анионным.
   Прочистка фильтрующих элементов не входит в сервисное и техническое обслуживание кондиционеров, а именно в перечень работ. Такую процедуру владелец агрегата должен выполнять сам.
   Чистку фильтров нужно производить раз в 2-3 недели. Частота чистки фильтра зависит от чистоты в комнате, а также от того, как часто и долго вы пользуетесь кондиционером.  Если первый фильтр можно помыть, то со вторым такого делать нельзя. Их просто меняют на новый. Обычно срок эксплуатации воздухоочистительного фильтра составляет от 6 месяцев до 5 лет. Понять, когда пришло время его менять, вы можете только по сроку службы агрегата. В арсенале профессионалов есть специальное оборудование для сервисного обслуживания кондиционеров, позволяющее определить степень загрязнения фильтра. Покупку нового фильтра можно сделать у представителя данной марки кондиционера в вашем городе. Чтобы все гарантии производителя сохранились, замену фильтра должен выполнять только сертифицированный специалист.
2. Также нужно почистить наружный блок. Работу выполняют перед началом каждого сезона. Эту процедуру также делают самостоятельно, потому что она не входит в обязательное и разовое сервисное и техническое обслуживание кондиционеров. Вам не нужно раскручивать наружный блок. Можно просто запустить прибор и обдуть его воздухом из шланга. Благодаря этому вы почистите агрегат от запыления, мусора и жучков.

Видео профилактика (чистка) внутреннего блока сплит-системы
