Котел на твердом топливе своими руками чертежи. Котел с верхним горением
Этот агрегат отличается от предыдущих — во-первых, формой (он круглого сечения и может быть изготовлен из труб разного диаметра), во-вторых, способом сжигания в нем топлива (оно в нем сжигается сверху-вниз). Для того, чтобы обеспечивать такой процесс горения необходимо обеспечить подачу воздуха сверху, непосредственно к месту горения. Эту функцию здесь выполняет воздухоподающая телескопическая труба, которая поднимается вверх при загрузке топлива и опускается вниз после поджигания топлива. При его постепенном сгорании труба под своим весом опускается вниз. В нижней части трубы для обеспечения равномерной подачи воздуха приваривается «блин» с лопастями.Для обеспечения лучших условий сгорания топлива в верхней части располагается камера подогрева воздуха. Подача воздуха, а значит, и скорость горения, регулируются задвижкой на входе в эту камеру сверху. Теплообменник здесь выполнен в виде «водяной рубашки» вокруг камеры сгорания.

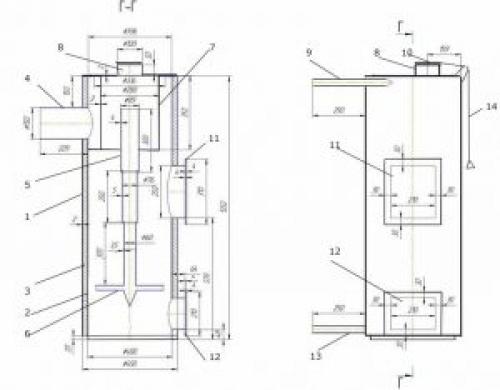

Чертеж котла на твердом топливе верхнего горения
1 — наружная стенка (труба); 2 — внутренняя стенка; 3 — водяная рубашка; 4 — дымовая труба; 5 — телескопическая воздухоподающая труба; 6 — распределитель воздуха (металлический «блин» с ребрами; 7 — камера предварительного подогрева воздуха; 8 — патрубок подачи воздуха; 9 — подающая труба с нагретой водой; 10 — воздушная заслонка; 11 — загрузочная дверка; 12 — дверка для чистки; 13 — труба с водой из системы (обратка); 14 — трос, управляющий заслонкой.
Самодельный котел на дровах чертежи. Отопление дровами – плюсы и минусы
Самодельные дровяные котлы активно используются для обогрева жилых помещений – это небольшие дачные домики и крупные частные домовладения, расположенные в местах, далеких от газовых магистралей. В качестве топлива для них используются дрова или каменный уголь. Угольные агрегаты отличаются высоким тепловыделением, но достать это топливо получается далеко не всегда. Поэтому люди отдают предпочтение дровяным моделям.
Давайте рассмотрим основные достоинства самодельных котлов на дровах:
- Не нужно разрешение на установку и эксплуатацию – мы вправе самостоятельно распоряжаться данным оборудованием;
- Дешевизна в эксплуатации – по сравнению с электрическим отоплением, обогрев дровами более дешев. А если обрести источник бесплатных поленьев, то останется потратиться только на сборку отопительного котла;
- Независимость от электросетей – это относится к самым простым агрегатам, в составе которых отсутствуют электрические узлы;
- Возможность реализации длительного горения – оно позволит снизить количество подходов для закладки все новых порций горючего;
- Дешевизна в сборке – самодельный котел на дровах для частного дома будет стоить дешевле, чем его заводской аналог.
Есть и некоторые недостатки:
Только постоянная чистка котла и его систематический плановый ремонт смогут обеспечить стабильную и эффективную работу агрегата на всем протяжении его эксплуатации.
- Самодельные дровяные котлы для отопления дома могут не выйти на максимальный КПД – сказываются ошибки кустарной сборки;
- Котлы на твердом топливе на угле и дровах требуют регулярной очистки – то есть, мы можем избавиться от необходимости частой закладки горючего, но с проблемой очистки справиться невозможно. Поэтому нам придется регулярно очищать оборудование от сажи и золы;
- Сложность самостоятельного монтажа – самодельные котлы длительного горения на дровах, с водяным контуром, могут показаться сложными в изготовлении. И чем меньше опыта работы с инструментами, тем более сложной покажется задача.
Кроме того, самодельные котлы длительного горения не отличаются нормальными внешними данными, хотя здесь все зависит от мастерства сборщика.
Помимо сажи и угольков, в котлах длительного горения может образовываться конденсат – он образуется в результате использования сырых дров.

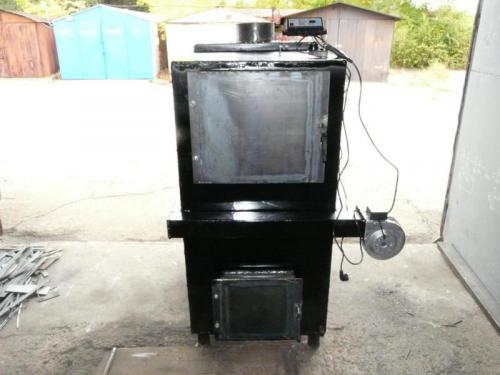

Котлы на твердом топливе длительного горения своими руками чертежи. Классический тип агрегата
Такой вид применяется с использованием принудительного наддува, необходимого для избежания режима тления и для экономичного сжигания твёрдого топлива.
Принцип работы такой :
- 1. В топливник, объём которого 112 литров закладываются и поджигаются дрова. После этого закрываются плотно все дверцы, и при помощи автоматики запускается вентилятор, нагнетающий воздух.
- 2. Как только температура достигла заданного показателя, происходит остановка вентилятора и переход котла в режим ожидания. По каналу, закрытому гравитационной заслонкой, поступает воздух в очень малом количестве, чтобы дрова не потухли.
- 3. Когда температурным датчиком определится остывание теплоносителя в ёмкости котла, вентилятор автоматически включится, и процесс повторится.
При помощи автоматики осуществляются несколько режимов нагнетания воздуха в соответствии с используемой разной по качеству и влажности древесины. Стандартный тип котла имеет такие технические характеристики :
- номинальная мощность — 22 кВт;
- эффективность — 77%;
- максимальное рабочее давление — 3 бар;
- глубина топливника — 460 мм;
- размер проёма, куда закладываются дрова — 36 на 25 см;
- объём камеры — 112 л;
- продолжительность горения на дровяном топливе — примерно 8 часов.
Котёл отличается простым устройством: вытянутой в высоту топкой, оснащённой внизу колосниками, а вверху — теплообменником, состоящим из 4 труб и помещённым внутрь бака. Нагнетаемый воздух поступает в зольную камеру по каналу из профиля 60 на 40 мм. Для ограждения от попадания грязи и пыли автоматический блок и вентилятор располагаются сверху котла.

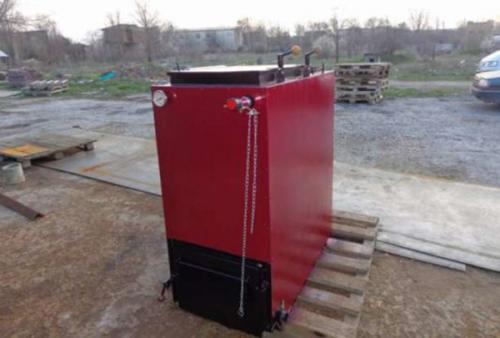

Шахтный котел длительного горения своими руками чертежи. Конструкционные особенности и устройство
Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.
Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:
- Металлического корпуса, закрывающего внутренние камеры.
- Нижней камеры для сжигания топлива.
- Верхней камеры для сжигания газа.
- Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
- Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
- Зольная камера. Расположена внизу котла и предназначена для его чистки.
Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.
Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: " Как сделать котел на дровах своими руками – пошаговая инструкция ".
Устройство твердотопливного котла длительного горения следующее:
- Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
- Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
- Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
- Дымоход. Канал для отведения за пределы жилища продуктов сгорания.
Твердотопливный котел длительного горения своими руками: чертежи. Чертежи твердотопливных котлов длительного горения
Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:
- увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
- нестандартное направление разжигания – дрова прогорают вертикально вниз.
Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.
Классический
В стандартных чертежах устанавливают тепловой генератор в форме цилиндра . Прямоугольный корпус для классических котлов длительного горения не подходит.
Оборудование работает следующим образом:
- топочную камеру наполняют дровами и разжигают сверху;
- в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
- кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
- теплообменника в классической схеме нет , вода для отопления нагревается напрямую.
Помимо дров для растопки используют торф или кокс.

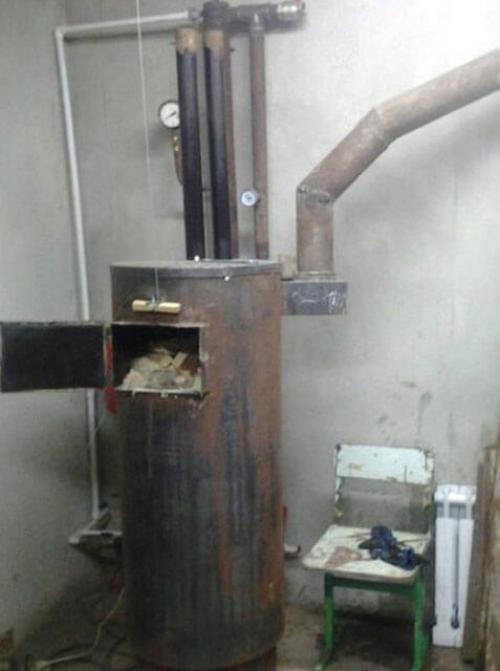

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.
Пиролизный
В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:
- Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
- Отсек дожига. Здесь сгорает газ.
- Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
- Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
- Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
- Приспособления для управления температурой и мощностью оборудования.
Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

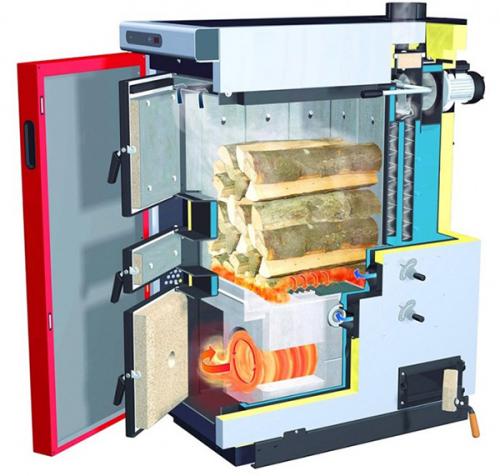

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.
Шахтный
Устройства, работающие по принципу обычного сжигания топлива , проще пиролизных. Конструкция включает:
- Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
- Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
- Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
- Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
- Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
- Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
- Дымоходная труба из металла или кирпича с заслонкой.
После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

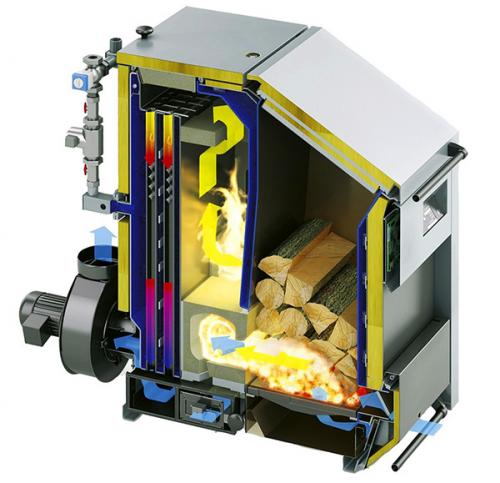

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.
