Ракетная печь: схема и фото изготовления.

Конструкция ракетной печки сделана таким образом, чтобы с помощью прямого горения создать сильное пламя из небольшого количества топлива. Процесс горения происходит в вертикальной трубе где в итоге создаётся эффект прямого горения пламени.

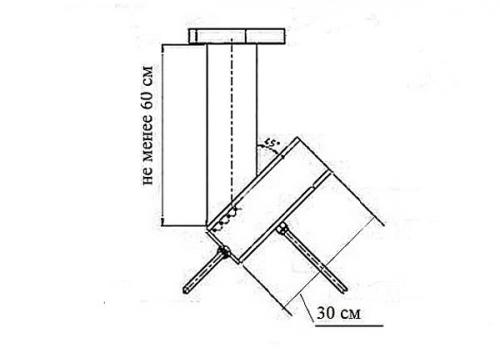

Схема ракетной печи.

На рисунке предоставлена схема печи ракетного типа.

Печь состоит из вертикальной трубы и боковой топки размещённой под углом в 45 градусов, расположенная под таким углом топка значительно облегчает укладку дров.

Ракетная печь своими руками.

Для изготовления печи ракетного типа понадобится два отрезка профильной трубы:

Для топки труба сечением 160 х 160 мм — длиной 300 мм.
Для дымохода труба сечением 120 х 120 мм — длиной 500 мм.

Ещё понадобятся металлические листы толщиной 5 мм и такими размерами:
— 160 х 160 мм.
— 150 х 150 мм.
— 300 х 200 мм.

Несколько металлических прутов для изготовления колосников.

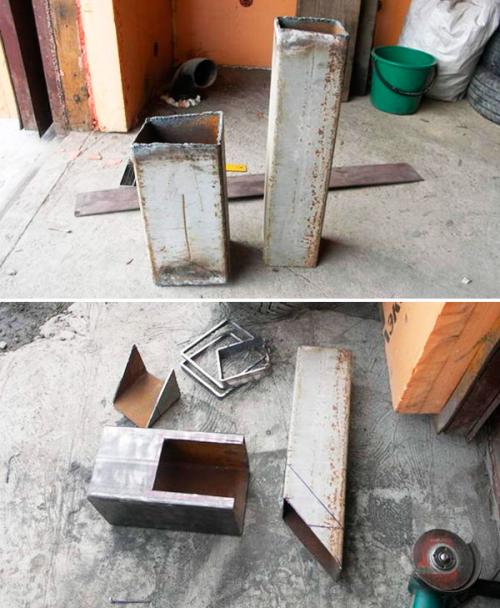

Процесс изготовления ракетной печи следующий. Из профильных труб болгаркой вырезаются топка и дымоход печи.

Дымоход и топка привариваются между собой под углом 45 градусов.

В нижней части топки нужно приварить колосники и пластину разделяющую топку и поддувало. Без колосников угли будут быстро забивать топку и снижать тягу.

В топке нужно предусмотреть заслонку, регулируя заслонку можно контролировать интенсивность горения пламени в печи.

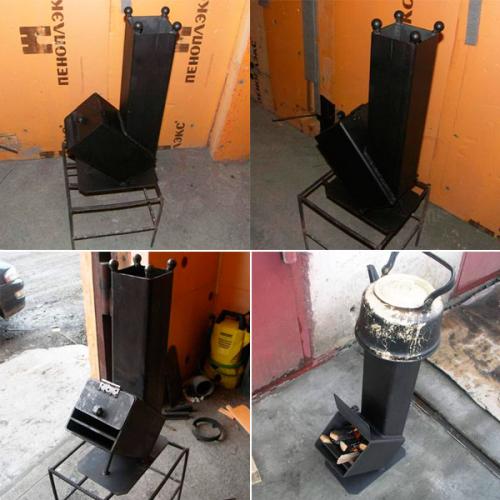

Заключительный этап: ракетную печь красим термостойкой краской.

Преимущества и недостатки ракетной печи.

Печь ракетного типа имеет свои преимущества:

• Минимальный расход топлива, печь может работать практически на любом топливе, оптимально использовать древесину — дрова, ветки, мелкие щепки.
• Сильное пламя и быстрый нагрев, котелок с 3 литрами воды закипает за 15 – 20 минут.
• Простота конструкции, компактный размер.

Недостатки печи ракетного типа:

• Вес печки более 10 кг, поэтому походной эту печку назвать сложно, разве что если перевозить её в автомобиле.
• Реактивную печь не практично использовать для отопления помещений, часто нужно подкидывать дрова в печь и большая часть тепла идёт в дымоход, печь в первую очередь предназначена для быстрого приготовления пищи, нагрева воды и прочих нужд.
• При горении печка издаёт характерный «реактивный» звук.

Где пригодиться печь ракетного типа? Печь можно использовать в местах, где нет возможности развести открытый костёр или нет достаточного количества топлива для костра. Печь будет, кстати, если нужно быстро приготовить пищу на пример на даче или на природе.

Рекомендую посмотреть

Ещё один вариант ракетной печи своими руками.

Ракетная печь из профильной трубы. Устройство

Заводские походные печи Робинзон производятся из профильной трубы с сечением 150×100 мм. Самодельные конструкции делаются такого же размера. При этом бункер изготавливают из профильной трубы, а дымоход – из круглой. Чтобы была нормальная тяга, дымоходная труба должна иметь диаметр не меньше, чем сечение топливника.

Для такой величины топливного отсека допускается дымовая труба длиной не более 90 см. Но подобные габариты делают агрегат неудобным для транспортировки, поэтому лучше ограничиться минимальными 60 см.

Для ножек берется стальной прут. На них предусмотрена резьба, благодаря чему опоры легко устанавливаются и снимаются. Однако после многократного использования реактивной печи она изрядно закопчена, потому процесс привинчивания ножек не очень приятен. Однако распространены и другие варианты, где используется стальной лист для изготовления подставки или устанавливаются несъемные ножки. Но это делает конструкцию более габаритной и неудобной при транспортировке.

В заводских печах Робинзон не предусмотрена подача воздуха в зону горения, а также они не имеют регулируемой крышки, которая изменяет доступ воздуха. Этот момент можно исправить в самодельных печах. Внутри бункера для горючего вещества приваривается пластина, внизу которой находится колосниковая решетка. На плоский элемент укладывается топливо. Через решетку в зону горения поступает воздух, а вверху топливника можно установить заслонку, с помощью которой будет регулироваться подача воздуха. Она делается несколько меньше топливника и не должна полностью перекрывать отверстие, иначе воздух перестанет поступать в отсек и огонь затухнет.

Такая конструкция реактивной печи предоставляет целый ряд преимуществ:

• небольшое количество твердого топлива позволяет за короткое время довести до кипения воду, разогреть пищу или же приготовить несложные блюда;
• Робинзон не боится ветра, потому огонь не затухает;
• реактивная печь проста в монтаже;
• устройство не коптит и не дымит;
• заводские модели изготавливаются из высококачественного металла и покрываются термостойкой краской, выдерживающей высокие температуры;
• топливо не прогорает слишком быстро;
• устройство позволяет просушить дрова;
• конструкция отличается устойчивостью и удобством в использовании;
• печь-ракета нагревается довольно быстро;
• максимальная температура на поверхности достигает 900 °C;
• толстая сталь (3,5 мм) обеспечивает долговечность устройства.

Цена заводской модели составляет примерно 5 тыс. рублей. Но можно сэкономить, сделав такой агрегат своими руками. Эта задача выполнима при наличии определенных навыков.

Ракетная печь для казана.  Ракетная печь — устройство на древесном топливе

Но едва ли не более примечательна «реактивная печь» огромным количеством связанных с ней, временами совершенно несуразных выдумок. Вот, к примеру, несколько выхваченных наугад перлов:

• «Принцип работы печи такой же, как у прямоточного реактивного двигателя МИГ-25». Да МИГ-25 и его потомок МИГ-31 возле прямоточного воздушно-реактивного двигателя (ПВРД), что называется, и в кустиках не присаживались. На 25-м и 31-м стоят двухконтурные турбореактивные двигатели (ТРДД), четверка которых потом тянула Ту-144 и тянет до сих пор другие машины. А любая печь с любым реактивным двигателем (РД) – технические антиподы, см. ниже.
• «Печь на обратной реактивной тяге». Это печка хвостом вперед летит, или как?
• «А как она такую трубу продует?» Печь без наддува в трубу не дует. Наоборот, дымоход из нее тянет, на естественной тяге. Чем выше труба, тем лучше тянет.
• «Печь-ракета это сочетание голландской колпаковой печи (sic!) с русской лежанкой». Во-первых, противоречие в определении: голландская печь – канальная, а любая колпаковая – что угодно, кроме голландки. Во-вторых, лежанка русской печи прогревается совсем не так, как ракетной.

Примечание: на самом деле печь-ракету прозвали так потому, что в неправильном режиме топки (о чем далее) она издает громкий свистящий гул. Правильно настроенная ракетная печь шепчет или шелестит.

Эти и подобные им несообразности, понятно, сбивают с толку и мешают сделать ракетную печь как следует. Так что давайте-ка разберемся, что о ракетной печи есть правда, и как этой правдой правильно воспользоваться, чтобы эта действительно хорошая печка проявила все свои достоинства.

Ракетная печь робинзон чертеж. Устройство печи Робинзон: чертежи и размеры

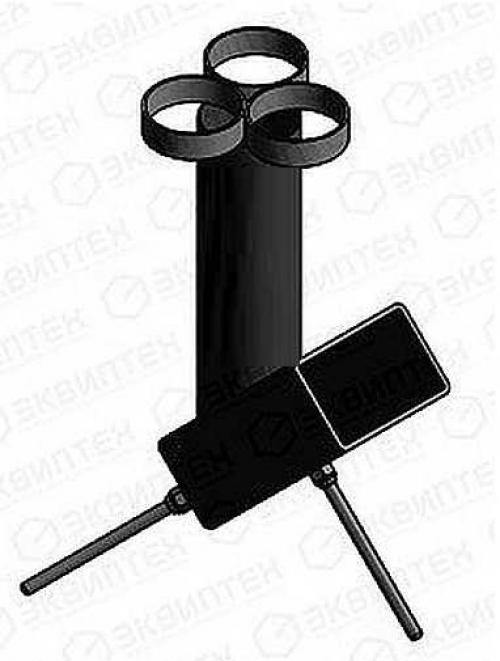

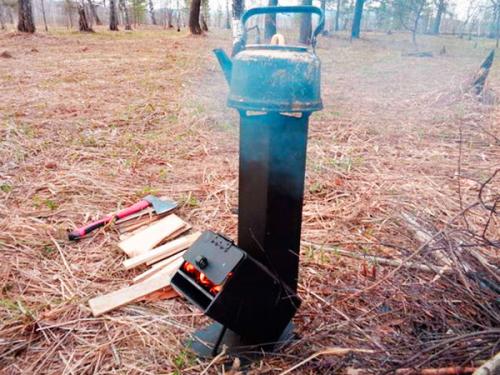

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

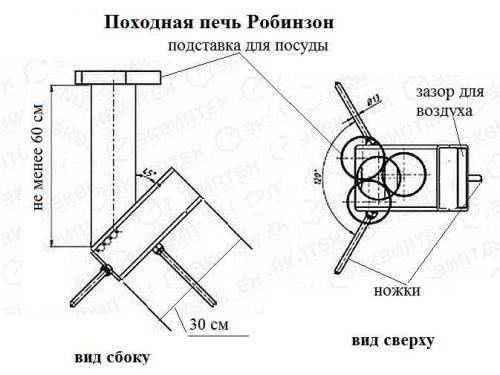

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

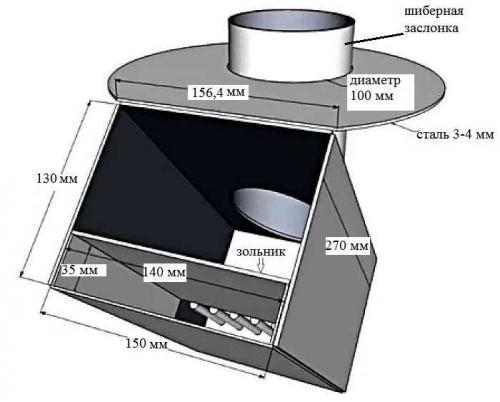

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Ракетная печь из круглой трубы. Конструкции ракетных печей

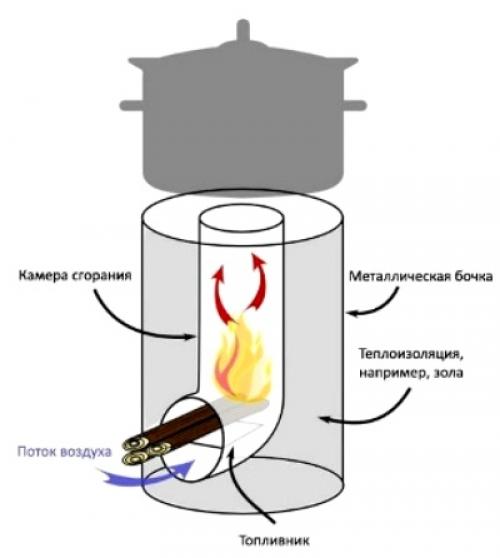

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Рис. №1 Переносная  ракетная печь прямого горения

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

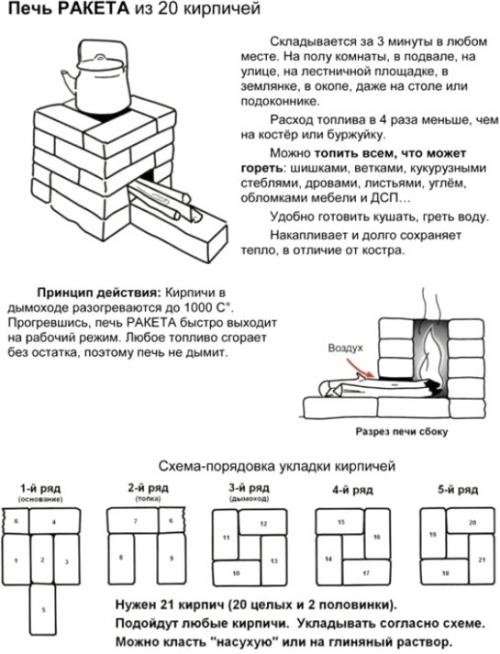

Рис. №2 Схема кладки простейшей ракетной печи из кирпича

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Рисунок №3 Конструкция стационарной печи-ракеты

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

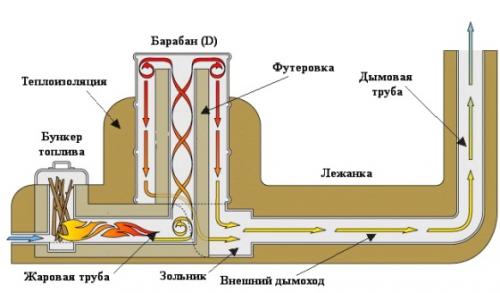

Чертеж №1 Основные элементы и движение газов в ракетной печи

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Ракетная печь длительного горения. Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это :

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что :

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.
