Котел водогрейный на твердом топливе своими руками. Виды твёрдого топлива для котлов отопления на фото

Котел водогрейный на твердом топливе своими руками. Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты

Дрова для твердотопливного котла

Древесный уголь для твердотопливных отопительных котлов

Топливные гранулы для отопительных котлов

Древесные топливные брикеты для котлов на твёрдом топливе

Евродрова (топливные брикеты для пикника)

Брикеты из переработанного мусора

Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

1. Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

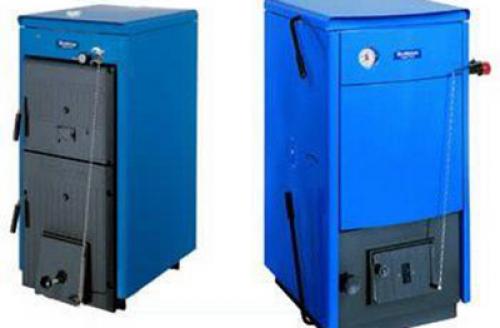

Классический котёл на твёрдом топливе

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

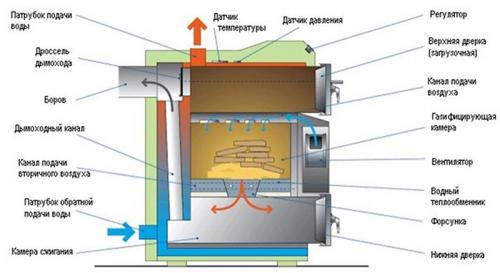

Схема пиролизного котла на твердом топливе

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

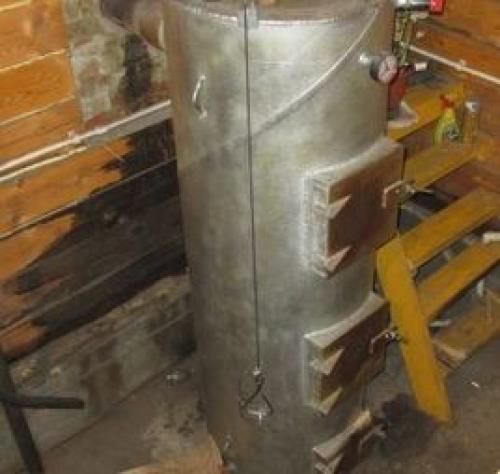

Котел нижнего горения своими руками. Как сделать котел длительного горения

К этой группе относятся теплогенераторы с топкой, размеры которой увеличены по сравнению с обыкновенными моделями. Большее количество твердого топлива обеспечивает более продолжительное время его горения и больший объем выделяемого тепла. Производители предлагают готовые котлы со следующими показателями длительности горения топлива до следующей его закладки:

• дрова и отходы древесной промышленности – до 12 часов;
• уголь – до 24 часов.

Для отопления используются другие альтернативные виды топлива:

• брикетированный торф;
• пакетируемые прессованные отходы деревообработки – опилки, стружка, кора;
• березовый уголь;
• пакетированные продукты переработки мусорных свалок.

Справка! Самым дешевым топливом считаются обычные древесные опилки при условии, что их влажность не превышает 20%.

Котел с такими же параметрами работы можно сделать самостоятельно. Приступая к работе необходимо определиться с характеристиками будущего агрегата. Значимыми параметрами для котлов считаются:

• мощность;
• продолжительность горения;
• коэффициент полезного действия (КПД);
• максимальное допускаемое рабочее давление;
• номинальное давление в системе;
• общий и полезный объем топки;
• глубина топки;
• максимальная длина полена;
• объем бака;
• вес котла.

Эти параметры будут индивидуальны для каждого вида котлов.

Справка! От мощности котла зависит площадь обогрева. Котел с недостаточной мощностью не сможет обогреть все строение полностью.

Работа теплогенератора этого типа основана на физическом свойстве образующегося при сжигании топлива тепла передаваться на теплообменник. Способ передачи тепла зависит от конструкции теплообменника.

На продолжительность горения влияют:

• объем топливного бака;
• степень изоляции тяги дымохода от попадания в нее воздуха (твердое топливо в топке должно медленно тлеть, а не разгораться).

Изготовление котла начинают с выбора его конструкции и задачи, которую он должен решить:

• для помещений небольшой площади (гаража, дома на даче, хозяйственной пристройки) подойдет простой котел без водяной рубашки, работающий по принципу обыкновенной печи, когда тепло передается через стенки конструкции путем конвекции теплового воздуха.
• для отопления дома необходима более сложная и надежная в работе конструкция. В этом случае надо учитывать, что теплогенератор будет работать постоянно на протяжении длительного периода времени.

По месту расположения топки, котлы бывают:

• с верхним горением;
• с нижним горением (менее продуктивные по объему загрузки и времени горения до следующей закладки).

По форме корпуса:

• цилиндр;
• прямоугольник.

Необходимые материалы и инструменты

Первым этапом работы является заготовка материалов и комплектующих . Для работы потребуются:

• сталь с низким содержанием углерода толщиной 3-4 мм;

Важно! Сталь марок Ст 35 и выше для обычной сварки непригодна из-за повышенного содержания углерода.

• труба DN50, 150 – для моделей с трубчатым теплообменником;
• труба прямоугольного сечения 60х40 мм – для изготовления воздушного канала;
• уголок равнополочный – для колосников;
• полоса стальная 20х3 мм;
• утеплитель базальтовый толщиной 2 см (плотность не менее 100 кг/м³);
• лист металлический (можно с покрытием из полимеров) толщиной 4-5 мм – для изготовления дверок;

• асбестокартон – для теплоизоляции дверок;
• шнур асбестовый;
• электроды;
• панель управления;
• вентилятор;
• температурный датчик;
• ручки на дверцы.

Справка! Панель управления, датчик и вентилятор будут использованы для  автоматического управления работой котла.

Основные инструменты, которые понадобятся для работы:

• болгарка;
• шлифовальные круги;
• сварочный аппарат;

Внимание! Металлический лист лучше нарезать на заготовки с помощью гильотинной резки в производственном цеху. Ручная резка занимает много времени и требует дополнительной шлифовки обрезанных краев.

• дрель;
• рулетка;
• маркер;
• штангенциркуль;
• компрессор (для испытания котла).

Шахтный котел длительного горения своими руками чертежи. Котлы шахтного типа

Как уже упоминалось особенностью таких котлов является наличие двух камер: большой вертикальной загрузочной камеры (шахты) и камеры с теплообменником. Топливо поджигается снизу в первой камере и пламя через отверстие попадает в другую, где и отдает свою энергию теплоносителю через теплообменник.

Такие котлы могут быть, как с обычным сжиганием топлива, так и с пиролизным. В первом случае весь необходимый воздух подается через нижнюю дверку, а продукты горения, пройдя через теплообменник, удаляются в дымовую трубу. Во втором случае к месту горения подается ограниченное количество первичного воздуха, где дрова  сгорают с выделением пиролизного газа. Кроме того такие конструкции оборудуются дополнительной камерой дожига, куда подается вторичный воздух и осуществляется сжигание газа. В верхней части теплообменной камеры расположена задвижка, которая отрывается при розжиге и позволяющая дымовым газам напрямую выходить в дымовую трубу.

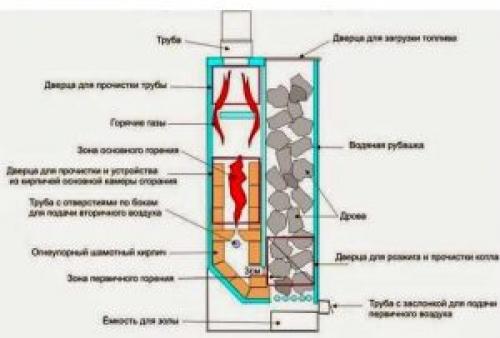

Чертеж-схема котла шахтного типа с камерой дожига

1 — заслонка подачи первичного воздуха; 2 — нижняя дверка для поджига и чистки; 3 — решетка; 4 — дрова; 5 — загрузочная дверка (может располагаться и сверху); 12 — труба с нагретой водой (подача); 13 — пусковая заслонка; 14 — заслонка дымовой трубы; 15 — теплообменник; 16 — подача вторичного воздуха; 17 — камера дожига; 18 — обратка; 19 — слив; 20 — чистка; 21 — заслонка; 22 — колосниковая решетка; 25 — зольник.

Простой котел своими руками. Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением.

У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Котлы на твердом топливе длительного горения своими руками чертежи. Котел на твердом топливе –, как изготовить самостоятельно

Наиболее эффективными по КПД (≥ 90%), несложными в изготовлении и надежными в работе считаются твердотопливные газогенераторные аппараты. Работает такой нагревательный прибор на принципе «медленного» горения топлива при недостаче кислорода в топливнике. Из-за недостатка кислорода в камере образуется большой объем горючих газов, сгорание которых происходит в следующей камере. Примечательно, что горючие материалы – это дешевые и доступные дрова, торф или солома в брикетах (пеллеты), отходы маслобойни (шелуха подсолнечника), уголь, стружки или опилки, бытовые отходы.

Промышленный пиролизный котел стоит дорого (минимум 600-700$), хотя нравится многим своими характеристиками. По этой причине собрать котел верхнего горения в домашних условиях – проблема востребованная, решающая экономические семейные вопросы.

Промышленные пиролизные приборы

Сложности сборки не отпугивают мастеров – нужно уметь обращаться с электросваркой, читать чертежи и схемы. Нагревательное оборудование с нижней камерой сделать дороже и сложнее, поэтому для самостоятельной сборки котла рекомендуется схема с пиролизным сгоранием, камера для которого смонтирована в верхней части корпуса.

Твердотопливный котел длительного горения своими руками чертежи. Чертежи твердотопливных котлов длительного горения

Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:

• увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
• нестандартное направление разжигания – дрова прогорают вертикально вниз.

Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.

Классический

В стандартных чертежах устанавливают тепловой генератор в форме цилиндра . Прямоугольный корпус для классических котлов длительного горения не подходит.

Оборудование работает следующим образом:

• топочную камеру наполняют дровами и разжигают сверху;
• в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
• кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
• теплообменника в классической схеме нет , вода для отопления нагревается напрямую.

Помимо дров для растопки используют торф или кокс.

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.

Пиролизный

В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:

• Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
• Отсек дожига. Здесь сгорает газ.
• Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
• Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
• Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
• Приспособления для управления температурой и мощностью оборудования.

Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.

Шахтный

Устройства, работающие по принципу обычного сжигания топлива , проще пиролизных. Конструкция включает:

• Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
• Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
• Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
• Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
• Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
• Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
• Дымоходная труба из металла или кирпича с заслонкой.

После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

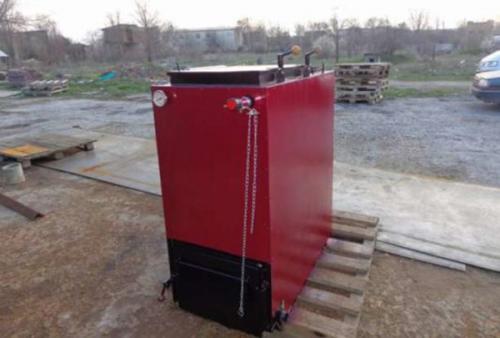

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.

Котел водяного отопления на дровах своими руками. Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

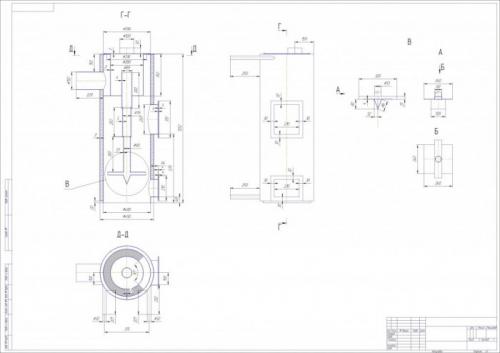

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.
