Лавка из профильной трубы. Что необходимо для изготовления лавочки

Лавка из профильной трубы. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

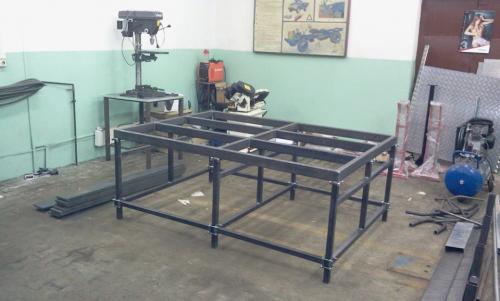

Сварочный стол из профильной трубы своими руками. Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

• пассатижами;
• рулеткой;
• мелом;
• линейкой;
• молотком;
• угольником;
• кусачками;
• тремя С-образными струбцинами;
• болгаркой или, в крайнем случае, ножовкой по металлу;
• сварочным аппаратом с электродами;
• метчиками с воротком для нарезания резьбы;
• фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

• максимальные размеры рабочей зоны не свыше 1×0,8 м;
• высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
• общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

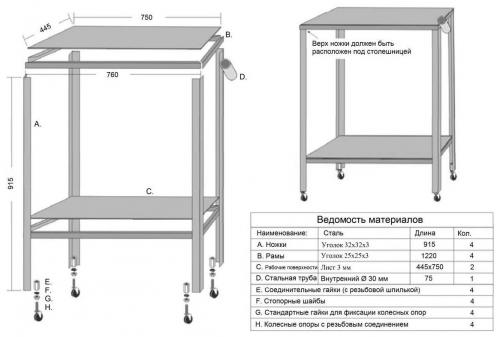

За основу берем готовый чертеж и дорабатываем по своим потребностям

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

• 4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
• 2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
• 4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
• 4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
• 2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
• 8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
• 2 колёсные опоры со стопорами и 2 без них;
• 4 уголка 30×30 для пояса жёсткости.

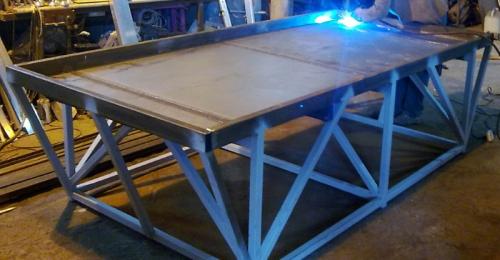

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

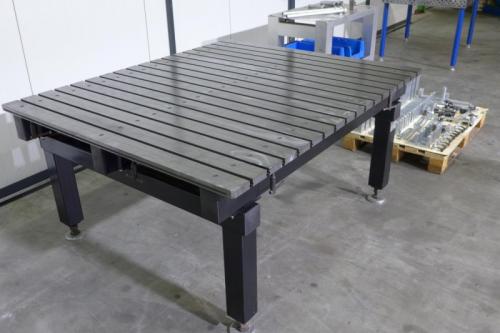

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

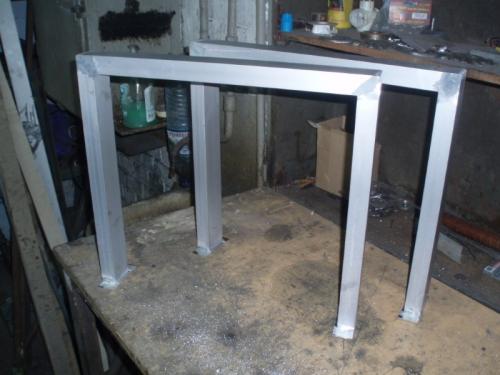

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

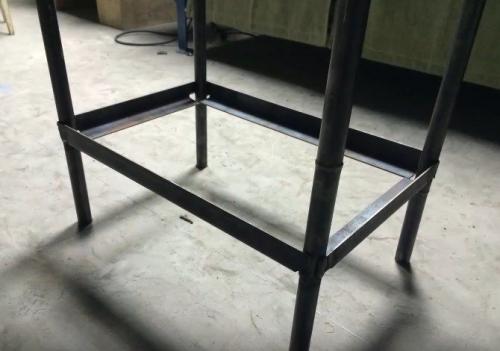

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Лавка из профильной трубы своими руками. Делаем своими руками скамью без спинки

Конструкция лавочки без спинки выглядит следующим образом: в качестве опор служат три металлических прямоугольника, соединённых между собой с помощью двух труб, образующих раму сиденья. Для конкретики ниже речь пойдёт об изготовлении скамейки со следующими параметрами: длина – 2,30, ширина – 0,60, высота – 0,45. Единица измерения – метры.

Детали лавочки. Чтобы изготовить такую скамейку из профильной трубы своими руками потребуется продукция трубного проката сечения 30×30 миллиметров. Достаточно будет 11 метров. Из этих труб нарезаются:

1. Шесть отрезков длиной 0,6 м;
2. Ещё 6 отрезков длиной 0,45 м.

Из этих деталей изготавливаются соответственно длинные и короткие части прямоугольных опор.

1. Два отрезка по 2,30 м. Они служат в качестве длинных обрамлений сиденья и крепят опоры.

Далее из досок подготавливаются 8 прямоугольных брусков шириной по 6 сантиметров. Для соединения их с металлическим каркасом понадобятся болты и гайки в количестве 16 штук. Болты крепления следует выбирать со сплющенной округлой шляпкой. Так будет исключено возникновение на одежде дефектов. Как вариант болты можно утопить в деревянные брусья, однако от этого в местах крепежа древесина станет более уязвимой к негативному воздействию влаги.

При помощи сварки можно монтировать только конструкцию из стальных труб

Последовательность действий . Лавочка из профильной трубы собирается своими руками без особых сложностей. Сначала свариваются три прямоугольника-опоры, после чего к ним в свою очередь привариваются две направляющие. Если в качестве таковых  используются дюралюминиевые трубы, то их крепление выполняется исключительно с помощью болтов и шурупов: материал не выдержит сварку.

Выполняя вышеуказанные действия, необходимо помнить, что:

• короткий отрезок любой прямоугольной опоры размещается вертикально, а длинный – горизонтально;
• углы опор должны быть равны 90 градусам. Этот момент необходимо контролировать во время сварки;
• ширина лавочки, равно как и длина могут отличаться от указанных в чертеже размеров. Если длина будет изменена в большую сторону, количество опор придётся увеличить;
• сварив опоры, все швы необходимо зачистить с помощью шлифмашины, после чего загрунтовать;
• после того, как опоры будут соединены трубами обрамления, для прикрепления к ним деревянных брусьев симметрично высверливаются на каждой из них по 8 отверстий;
• каркас скамейки из профильной трубы покрывается антикоррозионной краской;
• доски для сидений предварительно пропитываются морилкой или лакируются;
• прикреплять к каркасу доски сиденья следует в последнюю очередь.

Полезно знать ! Вместо досок можно использовать прямоугольные профильные трубы. В таком случае их просто приваривают  к каркасу, после чего вся созданная конструкция покрывается краской.

Более эстетичный вид будет иметь скамейка из полированных труб

Чтобы придать лавочкам, полностью изготовленным из металла, эстетичность, железные рейки можно поместить в раму из такого же материала. Она скроет острые торцы. Потребуется на это всего 1,20 метра трубы. Такую лавочку можно размещать автономно – в саду или в парке, однако в дождь её рекомендуется помещать под навес или укрывать плёнкой.

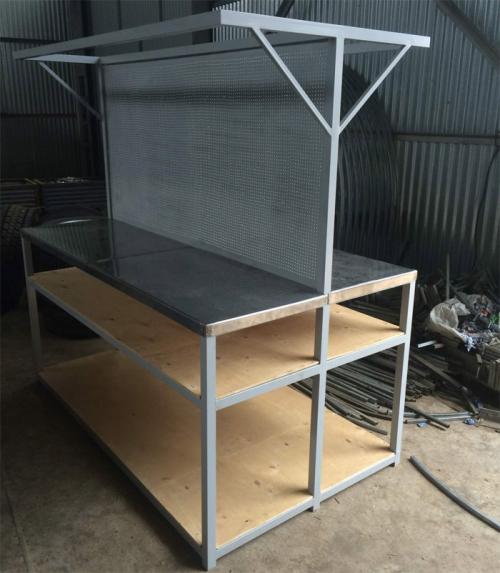

Стол из профильной трубы и дерева. Профильная труба, как материал для изготовления мебели

Профильные трубы используются не только в промышленности, они нашли свое применение и в частном строительстве. Из профиля изготавливают конструкции малых форм: заборы, лестницы и перила, решетки, каркасы для небольших домов, хозпостройки, навесы и беседки.

Мебель из металлопрофиля также нашла множество поклонников. Материал подходит для дачной и домашней мебели: столов и стульев, кроватей и стеллажей.

Популярность многофункционального металлического профиля обусловлена универсальными свойствами материала:

• Профильная труба — полая, она имеет небольшой вес, поэтому как нельзя лучше подходит для создания легких конструкций. Ее легко перевозить и хранить, она не занимает много места.
• Форма труб с квадратным или прямоугольным сечением придает устойчивость любой мебельной конструкции.
• Ребра жесткости придают любому предмету мебели прочность. Стол из профильных труб не сломается, и не погнется, профили способны выдерживать большую физическую нагрузку.
• Профильная труба имеет невысокую себестоимость, поэтому изделие из нее, выполненное своими руками, не бьет по карману.
• Изделия из металлического профиля долговечны, им не страшны внешние воздействия — температурные, атмосферные, особенно, если трубы покрыть антикоррозийным средством.
• Даже начинающий мастер, имеющий навыки слесарных и столярных работ, способен изготовить простые изделия из металлопрофиля. Для монтажа можно использовать сварочный аппарат или соединять элементы конструкции только с помощью болтов.

Обратите внимание! Затруднение может вызвать лишь изготовление изделий, где требуется выполнить изгиб труб. Для этого понадобится специальный трубогиб, хотя можно использовать и подручные средства, например, песок, чтобы придать трубе нужную форму.
