Металлочерепица размеры листа стандартные. Длина производимых изделий
Ассортимент каждого производителя предполагает наличие листов различной длины. Зная размер скатов, подбирают листы нужной длины для уменьшения числа поперечных нахлестов при их монтаже. Наиболее распространены изделия от 480 до 3650 мм с нахлестом в 120-150 мм. Необходимость применения более длинных листов (до 8 м) решается при заказе материала у местного производителя, который сразу порежет их в нужный размер.
Листы максимальной длины создают определенные сложности:
- Транспортировка материала конечному потребителю усложняется.
- Подъем на высоту производиться с использованием приспособлений и направляющих. При этом возрастает риск повреждения стеновой отделки.
- В ветреную погоду работа становится невозможной из-за большой «парусности» материала.
- Незначительные отклонения от геометрии на большой длине являются причиной монтажных зазоров, открывающих доступ влаге к утеплительному «пирогу» крыши. Геометрическая погрешность возникает при производстве. Деформации – при транспортировке, неправильном хранении, подъеме на высоту.
- Для работы нужно привлекать дополнительных помощников.
Наиболее комфортно работать с листами до 4 м. Если длина ската крыши не превышает этого значения, монтаж выполняется без поперечного нахлеста. Получаемые преимущества – экономно, быстрее, конструкция кровли более жесткая и прочная.
Полезная информация! Металлочерепица, имеющая большие размеры листа, невыгодна для монтажа на непрямоугольных скатах. Возникает необходимость ручной резки профиля, увеличивается объем отходов материала. При расчетах следует учитывать наличие у производителя листов разной площади с одинаковым профилем.
Приведенная таблица с данными полезных и полных размеров, поперечных и продольных нахлестов металлочерепицы известных марок поможет в проведении необходимых расчетов.
| Производственная марка | Стандартный размер листа (полный), мм | Размер листа для расчетов (полезный), мм | Нахлест при монтаже по длине, мм | Нахлест при монтаже по ширине, мм |
| Finish Profiles | 3600×1185; 2200×1185; 1150×1185; 450×1185. | 3500×1100; 2100×1100; 1050×1100; 350×1100. | 100 | 85 |
| Grand Line | 3630×1180; 2230×1180; 1180×1180; 480×1180. | 3500×1100; 2100×1100; 1050×1100; 350×1100. | 130 | 80 |
| Mera System Anna | 3620×1140; 2220×1140; 1170×1140; 470×1140. | 3500×1050; 2100×1050; 1050×1050; 350×1050. | 120 | 90 |
| Mera System Eva | 3620×1160; 2220×1160; 1170×1160; 490×1160. | 3500×1080; 2100×1080; 1050×1080; 350×1080. | 120 | 80 |
| Pelti ja Rauta | 3630×1180; 2230×1180; 1180×1180; 480×1180. | 3500×1100; 2100×1100; 1050×1100; 350×1100. | 130 | 80 |
| Poimukate | 3630×1180; 2230×1180; 1180×1180; 480×1180. | 3500×1100; 2100×1100; 1050×1100; 350×1100. | 130 | 80 |
| Ruukki Adamante | 3650×1153; 2250×1153; 850×1153. | 3500×1125; 2100×1125; 700×1125. | 150 | 28 |
| Ruukki Finnera | 705×1190 | 660×1140 | 45 | 50 |
| Stynergy | 3630×1180; 2230×1180; 1180×1180; 480×1180. | 3500×1100; 2100×1100; 1050×1100; 350×1100. | 130 | 80 |
| Weckman | 3630×1190; 2230×1190; 1180×1190; 480×1190. | 3500×1100; 2100×1100; 1050×1100; 350×1100. | 130 | 90 |
| Интерпрофиль | 3620×1160; 2220×1160; 1170×1160; 470×1160. | 3500×1100; 2100×1100; 1050×1100; 350×1100. | 120 | 60 |
| Металлпрофиль | 3650×1190; 2250×1190; 1200×1190; 500×1190. | 3500×1100; 2100×1100; 1050×1100; 350×1100. |

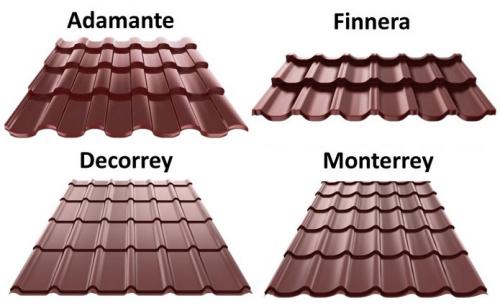

Рабочая ширина металлочерепицы монтеррей. Виды профиля
Вся имеющаяся на рынке металлочерепица отличается по виду профиля, который придаёт крыше неповторимый рисунок. На российском строительном рынке повышенным спросом пользуются следующие варианты :
«Монтеррей»
Это жёсткий профиль, точно имитирующий керамическую черепицу. Для профилей этого типа характерна длина 1 100 мм , 6 волн с шагом 350 миллиметров . Высота профилирования может увеличиваться или уменьшаться, влияя на жёсткость конструкции. Использование такой металлочерепицы придаёт зданию классический вид современной архитектуры.
«Каскад»
Здесь характерна строгая геометрия и прямоугольные формы. Если заказать метталочерепицу этого профиля в коричневом исполнении, крыша будет напоминать шоколадную плитку. Ширина таких листов составляет 1 120 миллиметров , структура – 5 волн по 224 мм , высота ступенек: 22.5 мм . Преимущества профиля заключаются в минимальном количестве стыков, что обеспечивает экономию материала. Благодаря строгим формам, профиль подходит для жилой и коммерческой застройки.
«Джокер»
Профиль металлочерепицы напоминает популярный «Монтеррей», с более «пышной» геометрией. При стандартных размерах листа, высота волны составляет 49 мм , соответственно в условиях малоэтажного строительства, крыша из такого профиля будет выглядеть привлекательнее.
«Афина»
Довольно оригинальный профиль, где волнообразная структура чередуется с плоским основанием. Такая металлочерепица органично вписывается в любой архитектурный стиль, поэтому часто применяется для реконструкции зданий.
Помимо привычных разновидностей металлочерепицы, на рынке появляются новые модели с оригинальными рисунками. Например: «Бонго», «Андалузия», «Шанхай». Листы привлекают внимание рельефным рисунком (высота волны до 66 мм ) и Z-образными замковыми соединениями, что обеспечивает монтаж без использования наружных креплений.
Размер металлочерепицы украина. Производство металлочерепицы в Беларуси и других странах
Производство металлочерпицы – многоэтапный высокотехнологичный процесс, автоматическая линия для которого оснащена оборудованием (станками), выполняющим следующие операции:
На барабан-разматыватель крепят рулон оцинкованной стали (алюминия или меди для изготовления). Предварительно сталь пассируют (создают оксидную плёнку специальными растворами), наносят грунтовку, пластичное полимерное покрытие. Последний защитный слой определяет цвет, фактуру (глянцевая, матовая) будущих листов металлочерепицы. Подробно о покрытиях читайте в п. “”. С автоматического барабана-разматывателя рулонное полотно подаётся в прокатный станок.

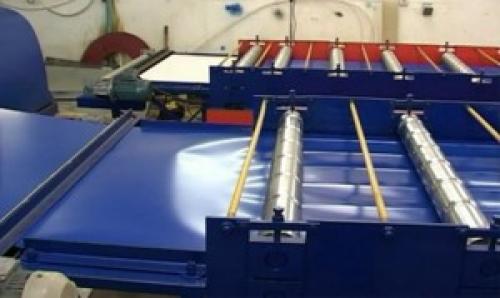

На прокатном стане валики создают продольные волны металлочерепицы.
Следующий этап производства металлочерепицы – создание поперечного рисунка (ступеней) штампованием на автоматическом станке штамповщике-формирователе волн.
Фактурное полотно поступает на гильотину, где происходит резка металлочерепицы автоматическими ножницами под заданные размеры листов с учётом рисунка.

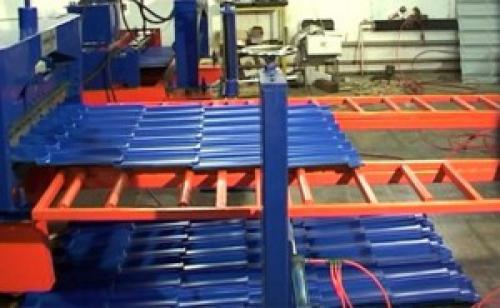

Готовые листы металлочерепицы поступают на приёмный стол. Там изделия осматривают на отсутствие дефектов, отправляют на автоматический укладчик-упаковщик.
Производство профнастила (металлопрофиля) проходит те же этапы, что и металлочерепица, только профилируется (гофрируется) другим рисунком.
Производство металлочерепицы, профнастила (металлопрофиля) в РБ регламентировано СТБ 1382 -2003 “Профили стальные холодногнутые для кровель и комплектующие к ним. Технические условия”.
Металлочерепица – популярный кровельный материал, поэтому заводы компаний-производителей расположены по всему миру.
Производители металлочерепицы в Беларуси (РБ) − “Альтер стрим”, “ГальваМет”, “Изомат Строй”, в России − “Металл Профиль”, “Grand Line” (“Гранд лайн”), в Финляндии – Ruukki (Руукки), в Польше – Blachotrapez (технические характеристики листов металлочерепицы белорусского, российского, финского, польского производства см. в) и др.
Размер листа металлочерепицы на крышу. Что необходимо знать о ширине и длине листов металлочерепицы
Различают полную и полезную длину и ширину, а соответственно и площадь листов металлочерепицы. Для определения полной длины листа, надо измерить расстояние от одной кромки до другой. Точно так же меряется и полная ширина, которая зависит от ширины рулонов стального листа.
Длина может иметь величину от 40 сантиметров до 8 метров, а ширина - от 1,16 до 1,19 метра. Удобно использовать лист, соответствующий размеру крыши, но только тогда, когда он не слишком велик. А то ведь шестиметровое полотнище не так-то просто затащить наверх и монтировать, да и стены можно при этом изрядно ободрать. Так что оптимальные размеры листа металлочерепицы для крыши это - ширина - от 1,16 до 1,19 метра, а длина 4,5 метра, не больше.
Когда один лист кровельного покрытия частично накладывается на соседний лист, место их перекрывания называют нахлестом, или перехлестом. Таким образом устраняются протечки и увеличивается прочность крыши. Полная ширина и длинна минус перехлесты и будут давать полезную длину и ширину, а также площадь листа. Для металлочерепицы нахлест по ширине достаточно невелик – всего лишь от 6 до 8 сантиметров. В продольном направлении он будет немного больше – от 10 до 15 сантиметров. Откинув эти размеры можно вычислить полезную площадь листа металлочерепицы, а соответственно и рассчитать необходимое количество материала. Величина нахлестов будет зависеть от производителя металлочерепицы.
Остальные важные параметры металлической черепицы:
- Толщина листов: 0,45-0,5 миллиметра (более популярно последнее значение). При покупке лучше проверить, соответствует ли истине заявленная производителем толщина. А то бывает, что в действительности кровля оказывается тоньше, чем в паспорте материала. Тонкую кровлю и транспортировать тяжелее, и в монтаже она капризна, и нагрузки выдерживает меньшие.
- Высота профиля: 1,8-2,5 сантиметра и зависит от вида профиля. Другие размеры возможны при изготовлении металлочерепицы под заказ.
- Шаг волны профиля: 35-40 сантиметров. При необходимости также возможно заказать у производителя кровлю с другим шагом волны.
Рабочий размер металлочерепицы. Какие могут быть размеры листа металлочерепицы
Размеры листа металлочерепицы – важнейший параметр, который необходимо учитывать при расчете кровли сооружения. При этом под размерами подразумеваются не только габариты профилированного листа, но и другие параметры материала, от которых напрямую зависит расход металлочерепицы, удобство монтажа и надежность кровельного покрытия.
Рулетка и кровельный материалРазмеры металлочерепицы для кровли
Данный кровельный материал, визуально имитирующий классическое черепичное покрытие, изготавливается из рулонной стали при помощи специального оборудования, формующего определенный профиль.
Выпуском изделия занимаются как крупные производители, которые строго следят за соответствием продукции стандартным типоразмерам, так и мелкие компании, использующие недорогое оборудование б/у. Таким образом, на рынке представлена металлочерепица, размеры которой варьируются в определенных рамках, и продукция от различных производителей может не «стыковаться» между собой, что следует учитывать при покупке.
