Возведение утепленной плиты начинается с подготовки участка. Растительный слой следует полностью удалить и заменить песчано-гравийной смесью. В случае с торфяными грунтами или слабыми лессовидными потребуется замена грунтов с устройством песчаной подушки.

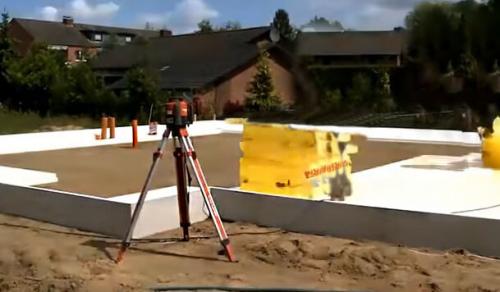

После этого переходят к разметке фундамента на местности. Для этого в углах постройки вбивают колышки и между ними натягивают шнур для обозначения периметра.
Правильность геометрии проверяют, измеряя длины диагоналей, которые в прямоугольнике должны быть равны.
После определения точного места расположения постройки следует проложить коммуникации, укладка которых после заливки плиты будет уже невозможна.

Для этого откапывают траншеи на нужную глубину, укладывают трубы водопровода и канализации, оставив над землей выпуски достаточной длины (40-50 см), чтобы выполнить присоединение после заливки бетона.

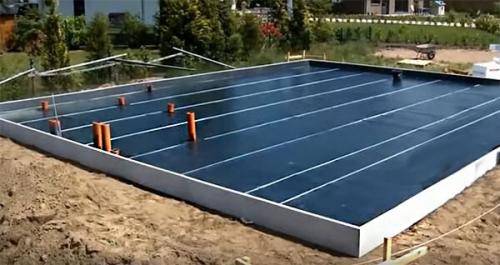

Разметив участок строительства переходят к одной из наиболее ответственных операций - устройству пенополистирольного основания для заливки бетонной плиты. Для этого можно использовать L-образные блоки или обычные плоские. Главное - соблюдать геометрию и надежно фиксировать пенополистирол, чтобы ничего не разъехалось в процессе установки каркасной сетки и заливки бетона.

Все швы после раскладки рекомендуется пропенить полиуретановым клеем для пенополистирола, а оставшиеся небольшие щели заклеить скотчем, чтобы предотвратить попадание в них раствора.

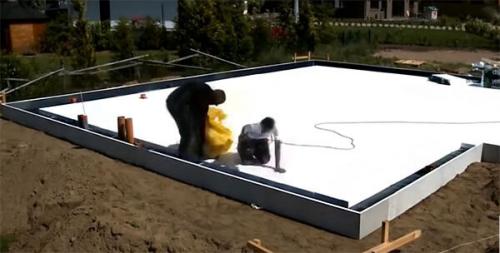

Поверх разложенных пенополистирольных плит раскатывается рулонная гидроизоляция:

На гидроизоляцию укладывается слой пенополистирола средней плотности. По периметру остается свободное пространство для формирования монолитной балки под стены. Размер балки определяется расчетом. В местах формирования балки устанавливаются арматурные каркасы.

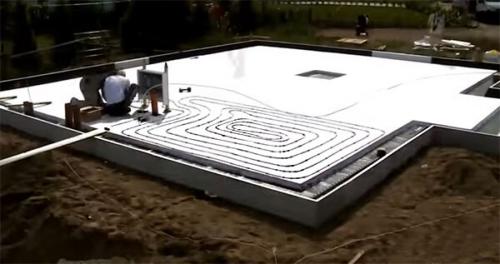

После раскладки теплоизолирующего слоя переходят к монтажу системы теплого пола. Трубки для теплоносителя или электрокабель (в зависимости от того, какой тип теплого пола вы выбрали) укладывают по поверхности пенополистирольных блоков.

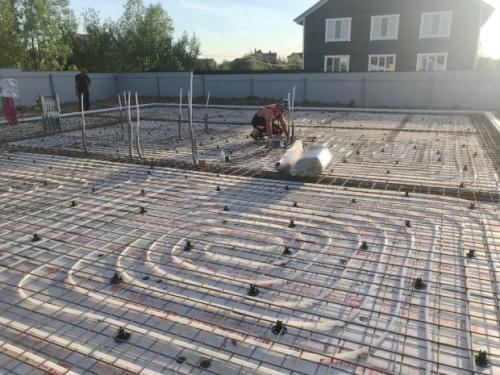

Сверху будет монтироваться арматурная сетка. Чтобы не повредить нагревательные элементы системы теплого пола, под арматурную сетку ставят специальные пластиковые "грибочки" (4-5 на 1 кв.м), надежно удерживающие раскладываемую арматуру.

В случае устройства водяной системы теплого пола, перед заливкой раствора все трубки заполняются водой и опрессовываются на период устройства плиты.

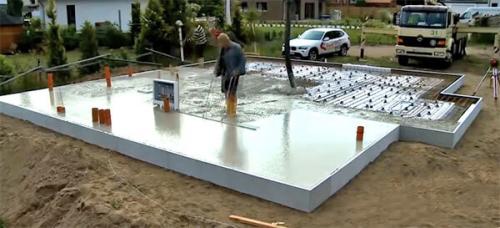

После того, как все арматурные сетки разложены и надежно скреплены вязальной проволокой, переходят к заливке плиты.
Заливать раствор следует быстро, тщательно разравнивая в процессе заливки и заполняя возникающие пустоты.

Связанные вопросы и ответы:

Что такое Польский дом из пенопласта на УШП

При всех своих достоинствах у этой конструкции есть и недостатки:

1. Проблематично устраивать УШП на участках с уклоном. В принципе это возможно, но потребуется выравнивание участка за счёт подсыпки песка, а это весьма затратное мероприятие.
2. Невозможно или неоправданно дорого создать в доме, стоящем на УШП, подвал или погреб.
3. Коммуникации проложены внутри плиты, и потому их ремонт в случае аварийной ситуации либо неосуществим, либо затруднён.

Дмитрий Андриади, руководитель компании BAUHAUS:

«Если в систему тёплого пола, интегрированного в УШП, залита вода, и зимой она замёрзла при отключении электричества, то трубы разорвёт, и отремонтировать их будет нельзя. Придётся демонтировать напольное покрытие, установить новый тёплый пол поверх существующего, выполнить стяжку, уложить новое напольное покрытие. Поэтому лучше изначально заливать в систему отопления антифриз. Но если тёплый пол повредили, например, при бурении перфоратором, то локальный ремонт вполне возможен. Что же касается труб систем водоснабжения и канализации, то аварии, способные полностью вывести их из строя, маловероятны»

Отметим ещё несколько особенностей УШП. На такой фундамент чаще всего опирают одно- или двухэтажные дома. Но при наличии продуманного конструктивного расчёта можно сооружать УШП и под тяжёлыми зданиями (более двух этажей) или под домами с неравномерной нагрузкой (когда часть – одноэтажная, а другая – двухэтажная).
УШП предполагает низкий цоколь. Высота фундамента обычно 300-400 мм. Это удобно, ведь на входе в дом можно сделать лестницу высотой всего в пару ступеней. Максимально комфортная, почти безбарьерная среда. Такое решение особенно актуально тогда, когда в доме проживают пожилые люди или люди с ограниченными возможностями.
Если же вам обязательно нужен высокий цоколь, стоит предпочесть другое скандинавское ноу-хау - утеплённый финский фундамент (УФФ). Это мелкозаглубленный ленточный фундамент с утеплёнными полами по грунту. Решение проблемы низкого цоколя в рамках УШП – увеличить толщину песчаной подушки и/ или слоя теплоизоляции под плитой. Но это дополнительные расходы.

Какие преимущества имеет Польский дом из пенопласта на УШП по сравнению с другими типами домов

Что такое УШП?

УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.

Плиты закладываются на небольшую глубину. Благодаря качественному утеплителю основание не промерзает. Также в материале присутствуют графитовые частицы, что повышает прочность и устойчивость плит к солнечному воздействию и тяжелым нагрузкам.

Для каких построек применяют УШП

Прежде всего утеплённая шведская плита используется при строительстве лёгких каркасных домов, бань, гаражей. Также является одним из оптимальных решений для дома из бруса, кирпичных построек, из газобетона — главное правильно рассчитать нагрузку. Фундаменты УШП можно использовать на участках с проблемным грунтом, поскольку они не дают усадку.

Такие элементы могут применя??ься, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.

Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Технология строительства УШП фундамента

УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.

Главными этапами в формировании утеплённой шведской плиты являются:

• разметка участка согласно действующим строительным нормативам;
• вынос осей фундамента при помощи лазерного нивелира для идеально перпендикулярных углов, исключения перекосов;
• устройство инженерных коммуникаций строго по инженерно – конструкторскому проекту;
• вязка армокаркаса строго по конструкторской схеме и согласно ГОСТ 14098-91;
• применение бетона на шлаке от проверенных производителей, маркой не ниже М350;
• трамбовка глубинными вибраторами для удаления пустот и повышения прочности бетона;

Расчет основания

Перед тем как начинать монтаж УШП, необходимо произвести предварительные расчеты. При этом обязательно нужно принимать во внимание такие факторы, как влияние осадков, нагрузка, которая будет приходиться на конструкцию, и особенности грунтовой поверхности.

Поэтому первым делом нужно определить тип почвы, изучить расположение грунтовых вод, а также понять, насколько глубоко может промерзать земля. При расчетах главное составить проект с обозначением толщины каждого слоя фундамента.

Чтобы правильно все рассчитать, во внимание необходимо брать такие данные:

• общая площадь основания;
• толщина песчаного слоя;
• длина и высота несущих ребер;
• вес и объем бетонной смеси.

Для разметки участка используем современные лазерные нивелиры, что гарантирует идеально прямые углы, высокоточный перенос проектных точек и осей. Трамбовку песчаной подушки осуществляем одновременно методом пролива и воздействием виброплиты. Работы занимают 1-3 дня.

Устройство инженерных коммуникаций и теплого пола

Для прокладки коммуникаций в песчано-гравийной подушке копаются траншеи, согласно конструкторским чертежам. Туда укладываются трубы канализации, водоснабжения, электрокабель. Один конец коммуникаций выводится на поверхность плиты дома, на другом обустраиваются закладные для последующего подключения к центральным сетям. На песчаную подушку укладывается экструдированный пенополистирол, обычно в три уровня. Каждый слой скрепляется между собой специальным клеем. Боковые стороны по опалубке тоже закрываются утеплителем, образуя чашу. Далее по всей площади монтируются трубы тёплого пола. В зависимости от конструкторских решений они могут располагаться прямо на утеплителе, или поверх армокаркаса. Выполняется монтаж коллектора. Все выведенные наружу трубы утепляются кожухами.

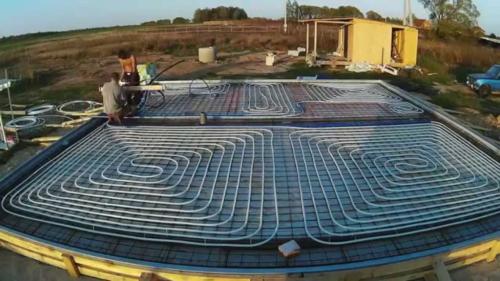

Выполняем тёплый пол из многослойных труб поперечного шитого полиэтилена. Они выдерживают большие температурные нагрузки и давление. Все кабели монтируются в ПНД гофре.

Вязка армакаркасов, установка опалубки

Монтаж опалубки – обязательный этап строительства УШП фундамента. По контуру будущего дома уже располагаются плиты пенополистирола. Но под давлением бетона они легко разрушатся. Установка щитовой опалубки по всему периметру исключает этот риск. В зависимости от проекта, возможно использование несъёмной опалубки из других материалов. Фундамент утеплённая шведская плита предполагает сложную схему армирования. По всей площади плиты размещается одноуровневая сетка из стальной арматуры. Под планируемыми несущими стенами обустраиваются рёбра жёсткости. Схема вязки, параметры армокаркаса определяются конструктором. Обычно это два уровня по 3-4 жилы, скреплённые прямоугольными хомутами каждые 15-20 см.

Приемка и вибрирование бетона

Перед заливкой бетона удаляется мусор, проверяются коммуникации. Так как площадь большая, заливка выполнятся при помощи бетононасоса. Это сокращает время заполнения, обеспечивает равномерное распределение раствора. Для улучшения прочности монолита, а также сокращения сроков его усадки бетон трамбуется глубинными вибраторами. По завершению заливки ровность плиты проверяется лазерным уровнем. Затем поверхность площадки разравнивается большой гладилкой.

Перед заливкой бетона удаляется мусор, проверяются коммуникации. Так как площадь большая, заливка выполняется при помощи бетононасоса. Это сокращает время заполнения, обеспечивает равномерное распределение раствора. Для улучшения прочности монолита, а также сокращения сроков его усадки бетон трамбуется глубинными вибраторами. По завершению заливки ровность плиты проверяется лазерным уровнем. Затем поверхность площадки разравнивается большой гладилкой.

Уход за бетоном и снятие опалубки

Сразу после заливки бетон закрывается плотным пол??этиленом для защиты от осадков и потери влаги. Конструкция оберегается от механических воздействий. Чтобы поддерживать оптимальную влажность монолит регулярно увлажняется. Опалубка снимается, когда бетон набирает достаточную прочность: через 7 -14 дней. Площадка плиты шлифуется затирочной машиной. Такое основание не нуждается в дополнительной стяжке. Можно сразу приступать к монтажу чистового напольного покрытия.

Цена фундамента УШП под ключ

Стоимость за квадратный метр рассчитывается на основе конструкторской документации. В ней определяются глубина залегания, высота подушки, количество бетона, арматуры, утеплителя, цена инженерных систем, наличие или отсутствие дополнительных элементов (крыльцо, отмостка, эркер).

Советы по укладке УШП

В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.

• Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание. Важно также рассчитать ширину фундамента под несущими стенами. Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
• Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию.
• Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
• Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
• Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
• Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
• После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть ?? диапазоне 2,5-3 атм.

Плиты утеплителя следует укладывать в шахматном порядке – в противном случае совмещенные стыки послужат причиной появления холода.

Преимущества УШП

У шведской плиты есть несколько неоспоримых плюсов:

1. Скорость монтажа. При наличии всех материалов и четкого проекта небольшая опытная бригада способна возвести фундамент всего за 2 недели. С учетом каждого слоя, коммуникаций, теплого пола и других слоев.
2. Экономия в будущем. Главная цель «теплого» фундамента – сократить расходы на отопление. И шведский вариант справляется с задачей на 100%. Если учесть, что плита не требует никакого обслуживания и простоит без нареканий десятки лет, фундамент способен окупиться за счет снижения коммунальных платежей.
3. Универсализм. В плане надежности и стойкости у плитного фундамента практически нет конкурентов. Поэтому УШП применяют на любом грунте и в северных регионах, при высоком уровне подземных вод и неустойчивой почве.
4. Удобство отделки. Пол первого этажа получается идеально ровным на всем протяжении. Он не требует никакой дополнительной обработки – можно сразу укладывать плитку или другое напольное покрытие.
5. Нет нужды в тяжелой технике. Специальные машины пригодятся только при земляных работах – они значительно ускорят процесс. Но это необязательные траты.

Минусы УШП

Недостатки:

• стоимость обустройства;
• техническая сложность расчётов и реализации;
• низкая ремонтопригодность в случае разрушения вмонтированных в бетон коммуникаций/li>
• пенополистирол в основании фундамента может стать средой обитания грызунов, муравьёв;
• поскольку все коммуникационные линии закладываются заранее, серьёзная перепланировка дома в будущем будет невозможна.

Особой проблемой этого типа фундамента является сложность реализации, где минимальный просчёт исправить будет практически нереально. В остальном утеплённая шведская плита — это современное, высокотехнологичное решение для строительства дома, являющееся заманчивой альтернативой обычной монолитной плиты.

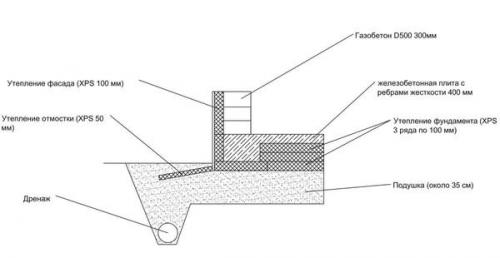

Как происходит строительство Польского дома из пенопласта на УШП

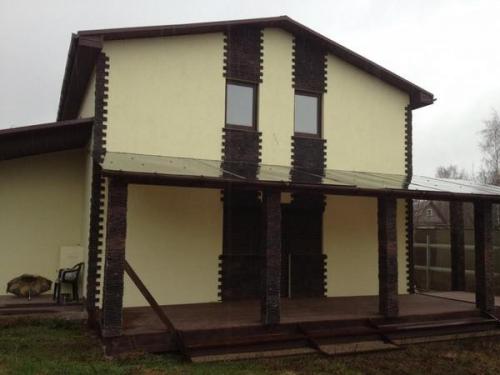

Дом для меня — большой проект и, наверное, на сегодня самый значительный в жизни. Строиться решили, когда дети подросли, почти полтора года изучали все детали, рисовали проекты, шерстили форумы, где страх ошибки зачастую только вырастает, так как много противоположных мнений. Хотелось построить дом своей мечты — удобный, теплый и обязательно очень светлый , чтобы не сидеть при электричестве полгода, с октября по март. Дом Большая площадь остекления — в нашем климате это всегда проблема, но отказываться от больших окон я принципиально не хотел, требование к свету было одним из ключевых моментов. В конце концов решил довериться опыту северных соседей и построить дом на фундаменте УШП (утепленная шведская плита). Это единая конструкция, в которой «зашивается» теплоизоляция, теплый пол, а заливка бетоном становится полом первого этажа. УШП, план-схема Конечно, были определенные волнения : жена опасалась, что плита не выдержит нагрузки, что в доме будет холодно. Хорошо, что она вполне современная женщина и хотя бы не настаивала на подвале. Все остальные ее сомнения я как-то снял и взял на себя ответственность, которую, к счастью, полностью оправдал. Правда, для подстраховки решили сделать еще и камин — и романтично, и полезно на случай отключения электричества, например.На сегодня мы живем в доме седьмой год и абсолютно довольны своим жилищем. Начиная со второй после постройки зимы, живем там постоянно.УШП — идеальное решение и с точки зрения обустройства, и в плане последующей эксплуатации. Само устройство фундамента заняло всего две недели. Работала бригада из четырех человек. Все было строго по технологии: песчаное основание, дренаж, щебень, утепление XPS, армирование, прокладка труб, коллектора, теплый пол, потом все забетонировали. Никакой сложной техники не понадобилось. Схема УШП Пол решили отделывать плиткой, ее укладывали прямо на фундамент даже без выравнивающей стяжки. Отмостку сделали с тротуарной плиткой. В доме тепло. При том, что в гостиной у меня панорамные окна общей площадью около 9 кв. м плюс второй свет, тепла от УШП хватает на весь дом. Конечно, дом и сам по себе хорошо утеплен, и стеклопакеты стоят энергосберегающие, но все эти затраты уже окупились.Для того чтобы на первом этаже держалась температура в районе +23ºC, котел на 9 кВт в холодное время года работает всю ночь, иногда в мороз включаем еще на два-три часа днем. На втором этаже при этом на пару градусов прохладнее, вполне комфортная температура даже для детей. Камин, который делали для подстраховки, теперь просто развлечение, ну и по-прежнему страховка на случай перебоев с электричеством. С учетом ночного тарифа расходы на электричество в большом доме, где есть вся бытовая техника плюс теплый пол и живут теперь уже четыре человека, не превышает 2000 руб. в месяц.Еще приятный момент — это тепловая инерция. Дом после постройки, конечно, пришлось просушивать и прогревать, но когда этот период закончился и температура в помещениях установилась, суточные перепады даже в мороз при отключенном котле не больше 2ºC. Летом эта инерция работает вместо кондиционирования: когда в доме постоянно +23ºC, заходить в него с жаркой улицы прохладно.В итоге:

• этажность: 2
• жилая площадь: 150 кв. м
• материал стен: газобетон
• утепление и отделка: ХPS «ТехноНИКОЛЬ», минеральная штукатурка
• фундамент: УШП
• регион: Владимирская область

Я бы сказал, что есть только две важные тонкости , когда проектируешь и строишь дом на УШП. Нужно сразу все придумать и залить основание с учетом крыльца, террасы и прочих деталей. Внимательно выбирать покрытие для полов — учитывая, что дом стоит на ровной плите, толщина покрытия должна быть примерно одинаковой, чтобы не возникло проблем при установке дверей. Ну и, конечно, если вы берете ламинат для первого этажа, он должен быть предназначен для теплого пола. А в остальном при соблюдении технологий УШП — идеальный фундамент, который не пучит, не осаживается, сохраняет тепло и позволяет экономить на расходах на отопление.

Какие материалы используются для строительства Польского дома из пенопласта на УШП

Фундамент из УШП (утепленной шведской плиты) выгодно отличается от классического фундамента тем, что подразумевает установку в себя всех необходимых коммуникаций, таких, как водопровод, канализация, электрическая проводка, водяной подогрев пола. Использование такого типа фундамента при строительстве дома под ключ подразумевает сокращение сроков строительства и существенную экономию на отоплении при эксплуатации постройки. Однако строительство коттеджей на УШП предполагает ряд ограничений. В этой статье мы рассмотрим ограничения, учесть которые необходимо еще на стадии проектирования, чтобы в дальнейшем избежать переделок и связанных с этим ненужных затрат.

УШП – не единственный вариант сокращения сроков строительства. Недавно мы писали статью о том как построить коттедж в максимально короткие сроки .

Ограничения по этажности постройки при УШП

Независимо от типа грунта на участке под застройку, следует учесть такую техническую особенность фундамента из УШП, как относительно низкая нагрузочная способность. Поэтому в проекте следует предусмотреть одноэтажное строение, в крайнем случае – двухэтажное, но при этом есть определенные ограничения по габаритам. Потратив средства на разработку проекта трехэтажного здания, вы можете оказаться перед необходимостью сменить тип фундамента, например, на монолитный фундамент из армированного бетона. Если же фундамент уже готов, готовый проект в таком случае будет невозможно использовать, и средства будут потрачены зря. Вот одна из причин, по которой использование фундамента из УШП при строительстве дома следует учесть до начала проектирования и сообщить о вашем намерении архитектору заранее.

Отсутствие подвала – основной минус строительства домов на УШП

В настоящее время некоторые организации предлагают построить дом с фундаментом из УШП, однако при тщательном рассмотрении проектов подобного фундамента  выясняется, что это не “чистый” классический УШП – фундамент, а некая комбинация с использованием фрагментов из армированного бетона или тому подобные вещи. Применение такой комбинированной схемы сразу сведет на нет три основных преимущества использования фундамента из УШП – его низкую стоимость, быстрое время строительства и теплоаккумулирующую способность. Причем отсутствие экономии по затратам может сделать такой фундамент даже более затратным при возведении, чем фундамент классического типа. Об экономии на отоплении в таком случае также следует забыть. Придется потратиться и на обустройство или переустройство чернового пола, который невозможно будет получить при обустройстве подвала. Поэтому, как бы ни был важен подвал для строящегося дома, особенно если планируется постоянное проживание в этом доме, “правильный” проект дома с использованием УШП – без подвала. Если же отказаться от подвала крайне нежелательно, лучше изменить тип фундамента на этапе проектирования.
