Профессиональный подход к настилу профлиста на крышу: основные принципы

Профессиональный подход к настилу профлиста на крышу: основные принципы

Инструкция по монтажу и укладке кровли из профнастила включает широкий перечень технологических операций, которые выполняют в следующей последовательности:

1. Доставка профлиста на место проведения строительных работ и его подъем на крышу.
2. Фиксацию и настил кровельного материала начинают со скатов, а именно из торца. Следует обратить внимание, что боковой нахлест рядом лежащих листов должен составлять не менее одной полуволны. У скатной кровли с углом наклона порядка 8 – 12 градусов принято выполнять нахлест величиной в полторы волны профиля. Благодаря подобной схеме монтажа значительно снижается вероятность протечек воды в районе стыковки соседних профлистов.

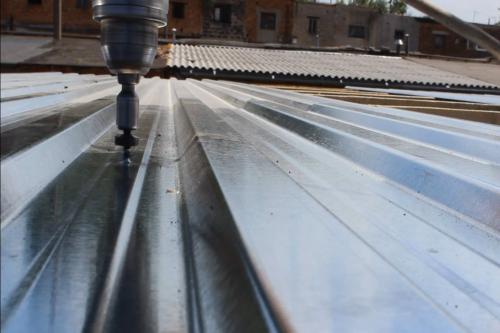

3. Крепление профилированных листов к обрешетке осуществляют при помощи специализированных саморезов, устанавливаемых в нижнем сегменте волны. В случае фиксации профнастила в верхней части волны следует применять саморезы с рабочей частью 8 сантиметров и более, которые устанавливают вдоль конька и нахлестов.
4. Абсолютно все стыки заполняют мастикой из битума и уплотнительной лентой самоклейкой.
5. Фронтон кровли дополнительно герметизируют за счет ветровых накладок, которые обеспечивают надежную защиту от задувания ветра и последующего разрушения кровельной конструкции. Крепление ветровой планки выполняют с помощью саморезов с шагом 200 мм.
6.  Для перекрытия ребер и других функциональных элементов, примыкающих к вертикальным конструкциям, применяют профиль из металла в сочетании с мастикой из битума.

Связанные вопросы и ответы:

Что такое профлист и для чего он используется на крыше

Профилированный лист (также профлист , профнастил , гофролист ) — облицовочный стеновой или, предназначенный для применения в строительстве при возведении наружных, стен и; в последнее время — для монолитных железобетонных«по профнастилу». Профлист представляет собой, изготавливаемый из листовой оцинкованнойметодом холодногона. При изготовлении подвергается профилированию (приданию волнообразного,,и др. профиля) для повышения.

, инженер в лондонских доках, считается изобретателем, который запатентовал гофрированные железные листы в 1829 году. После истечения срока действия патента в 1843 году профилированные стальные листы стали важным строительным материалом, используемым во всём мире. С 1850-х годов он использовался для кровли в Англии. При колонизации на западе США и с 1900 года вигофрированное железо использовалось для быстрого строительства новых поселений.

Впромышленниксоздал условия для всемирного распространения и применения гофрированного железа как в качестве строительного материала, так и в машиностроении, в 1875 году «был изготовлен настоящий несущий гофрированный лист, в котором высота волны превышает половину ширины волны».

Какие типы кровельного профлиста существуют и какой выбрать для своего дома

Когда выбираете, какой профнастил подойдет для крыши, обращайте внимание на несколько параметров: тип покрытия, маркировка, толщина и размер профиля, класс цинкования.

Покрытие

Профнастил покрывают цинком, чтобы защитить материал от коррозии. Иногда покрытие дополнительно защищают слоем полимера.

На профнастиле, который на рынке называют оцинкованным, дополнительной полимерной защиты нет. Стоит он дешевле, но для кровли жилого дома не подойдет. Зато его можно использовать для гаража, сарая или других хозяйственных построек, но менять его придется чаще, чем профнастил с полимерным покрытием. Служит такой материал 15–20 лет.

Лист с полимерным покрытием грунтуют с обеих сторон и затем распыляют на него полимеры. Этот тип профнастила служит дольше обычного оцинкованного — 25–30 лет.

Какие факторы следует учитывать при выборе кровельного профлиста

Профнастил для крыши имеет стандартные размеры листа, но ширина материала зависит от его марки. С увеличением высоты профиля уменьшается ширина изделия, поскольку их производят из стандартизированного листового проката.

В технических характеристиках на профлист указывается 2 значения ширины:

Общая – это фактическая ширина, которая является габаритным размером.

Полезная (рабочая) – дополнительный параметр, который был введен для удобства расчета количества материала. Это обусловлено тем, что при продольном соединении листов одна волна накладывается на другую и происходит частичное «поглощение» ширины, а значит, по факту расход увеличивается. Поэтому полезная ширина всегда меньше общей и соответствует размеру нахлеста одного элемента на другой.

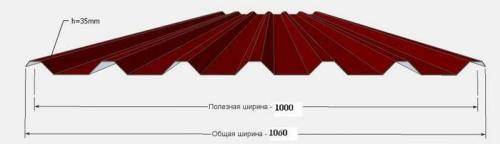

Рисунок 7. Полезная и общая ширина на примере профнастила НС35

Стандартная толщина разных видов профнастила для крыши может составлять от 0,5 до 0,9 мм и зависит в основном от разновидности материала. Более подробные данные указаны в таблице 1.

Профилированные листы для укрытия кровли выпускаются разной длины. Обычно при заказе производители режут изделия любой необходимой заказчику длины – вплоть до 12 м. Однако на практике листы более 4-5 м не применяются, так как их сложно монтировать и перевозить.

Таблица 1. Размеры разных марок профнастила для крыши

Чтобы подобрать походящий профнастил кровельный, нужно учитывать все его размеры при выборе. Это позволит безошибочно рассчитать необходимое количество материала, определить оптимальную толщину и длину листов.

Как правильно подготовить крышу к настилу профлиста

Для того чтобы крыша прослужила как можно дольше, важно правильно смонтировать кровельный пирог — многослойную конструкцию кровли, состоящую из пароизоляции , утеплителя , гидроизоляции и других материалов.

У холодного чердака и теплой мансарды такой пирог будет разным. Многие выбирают теплую мансарду, потому что там можно разместить еще одну комнату, увеличив площадь дома.

Кровельный пирог для «теплой» крыши состоит из:

• внутренней обшивки: обычно это фанера, МДФ или вагонка
• стропил, которые держат на себе всю конструкцию
• пароизоляции, которая защищает утеплитель от образования в нем конденсата
• утеплителя: для профнастила подходят минеральная вата, пенополиуретан и пенополистирол
• вентиляционного зазора, чтобы через него проходил воздух и внутри не было конденсата
• гидроизоляции (ветро-влагозащиты), которая защищает от осадков
• шумоизоляции, чтобы меньше слышать дождь и град
• контробрешетки, которая создает пространство для циркуляции воздуха между изоляцией и обрешеткой
• обрешетки, на которой закрепляют профнастил
• оцинкованного профнастила

В «холодном» пироге нет пароизоляции, утеплителя и вентиляционного зазора. Если мансарда вам не нужна, то на этих материалах можно существенно сэкономить при строительстве.

Если планируете сэкономить на услугах кровельщика и положить профнастил самостоятельно, важно соблюдать рекомендации относительно наклона кровли и способа укладки. Дело в том, что профнастил кладут на обрешетку внахлест — так меньше вероятность протечек.

• При уклоне ската крыши меньше 15 градусов делают нахлест от 20 см. Чем более пологая кровля, тем больше должен быть нахлест. Стыки дополнительно обрабатывают силиконовым герметиком.
• При уклоне ската крыши от 15 до 30 градусов профнастил кладут с нахлестом в 15–20 см. Такой уклон встречается у большинства крыш и считается самым оптимальным для профнастила.
• При уклоне ската крыши больше 30 градусов делают наименьший нахлест — в 10–15 см.

Какие инструменты и материалы необходимы для настила профлиста на крышу

Какой профнастил класть на крышу? Для скатной кровли нужен специальный кровельный материал. Ищите его по буквам «НС», «МП» в названии. Для широкойв регионе со снежными зимами также подойдет материал «Н» — несущий. Он очень прочный и выдерживает толстый слой снега. Но толще и тяжелее других листов. На него идет больше стали, поэтому он дороже.

При выборе среди универсальных и кровельных листов также смотрите на следующие параметры.

• На толщину стали. Для крыши частного дома в регионе с не очень снежными зимами достаточно 0,5 см, для сарая или садового павильона — 0,45 см.
• Количество слоев защитного покрытия. Самые дешевые листы лишь покрывают цинком, дорогие — оцинковывают, пассивируют, грунтуют и покрывают цветным полимерным материалом. Для стальной кровли самое опасное — влага, способная со временем разъесть металл. Чем больше слоев поверх него, тем дольше прослужит ваша крыша.
• Тип полимерного защитного покрытия. Полиэстер — самое тонкое и дешевое. Очень легко повреждается даже при несильном ударе, контакте с острым инструментом. Матовый полиэстер накладывают чуть более толстым слоем, поэтому он прочнее. Пурал — полиуретановое покрытие, рассчитанное примерно на 40 лет службы. Его достаточно сложно поцарапать или отколоть. PVDF — материал с акрилом в составе. Даже при нанесении тонким слоем надежно защищает металл от коррозии. Акрил хорошо сопротивляется выцветанию под солнечными лучами. Пластизол — устойчив к механическим повреждениям, но не переносит высоких температур. При нагревании от 60 градусов Цельсия теряет прочность и выделяет вредные вещества. Даже в средней полосе летом крыша может раскалиться до такой температуры.
• Особенности нанесения покрытия. Кровельный профлист часто защищают полимерным материалом только с внешней стороны. Хотя односторонний дешевле, для дома лучше выбирать двусторонний. Дополнительный слой покрытия защитит металл от конденсата, повреждении при перепадах температур.
• Высоту волны. Чем выше и чаще гребни на профнастиле, тем он прочнее, но и тяжелее. Для крыши с уклоном от 15 градусов достаточно листов с высотой волны от 18-20 мм. Для плоской нужен материал с высокой гофрой от 40 мм.
• Длину листа. От нее зависит простота работы. Выбирайте материалы, которые позволят покрыть скат целиком или в 2 ряда. При укладке рядами заложите на нахлест по длине около 10-20 см.
• Ширину листа. По ней рассчитывают общий расход материала. Определите тип укладки — в один или два ряда. Разбейте всю крышу на условные плоскости. Один скат — одна плоскость. Дорисуйте каждую до прямоугольника в масштабе и «покройте» листами выбранной толщины. Учитывайте нахлест между ними: в одну волну, если крыша скатная; в две — если почти плоская или в вашем регионе очень снежные зимы. Заложите свес от 5 см со всех сторон. Выбирайте листы, ширина которых позволит свести количество стыков к минимуму.

Как правильно выбрать и подготовить кровельные элементы для настила профлиста

Укладка профлиста на крыше с использованием нахлёста — это ключевой этап в обеспечении водонепроницаемости и долговечности кровли. На этом этапе важно правильно выбрать размер нахлёста в зависимости и цели укладки, угла наклона кровли и климатических условий, а также правильно закрепить профлисты и нахлёсты на каркасе.

• Длинный нахлёст (по длине листа): Размер нахлёста определяется климатическими условиями района и углом наклона кровли. В среднем, это 10-15 см для скатных крыш и 20 см для плоских.
• Короткий нахлёст (по ширине листа): Обычно составляет одну волну профиля и обеспечивает дополнительную устойчивость конструкции.
• Угол наклона: Чем больше угол наклона, тем меньше нахлёст между листами. Например, при угле наклона крыши до 10 градусов нахлёст должен составлять не менее 200 мм, а при угле наклона от 10 до 15 градусов - не менее 150 мм. Если угол наклона крыши превышает 15 градусов, то нахлёст может быть уменьшен до 100-120 мм. Однако, при любом угле наклона необходимо соблюдать минимальное расстояние между креплениями (саморезами) - оно должно быть не менее 300 мм.
• Фиксация: Нахлёсты крепятся с использованием специальных саморезов с прокладками, предотвращающими протекание.
• Крепление: Используйте крепеж, рекомендованный производителем профлиста. Отверстия под крепеж делаются во впадинах профиля. Распределяется крепеж равномерно, учитывая нагрузки от ветра и снега. Обычно крепление производится через каждую волну профлиста по его периметру и через каждые две волны в центре.

Как правильно расположить профлист на крыше и избежать деформаций и трещин

После выбора и закупки нужного количества покрытия на крышу приступают к подготовительным работам. Одним из первых этапов строительства является сооружение обрешетки. Она представляет собой каркас, к которому крепят листы.

Обрешетка состоит из двух конструктивных элементов:

Контробрешетка – представляет собой набор реек, монтируемых вдоль стропильных ног. Она служит для поднятия уровня крыши над утеплителем и получения вентиляционного зазора. Такой зазор технологически необходим: он обеспечивает циркуляцию воздуха внутри и удаление влаги из-под профнастила.

Основная обрешетка. Представляет собой конструкцию из досок, расположенных по длине ската. Закрепляется гвоздями или саморезами по дереву на контробрешетке. К ней, по технологии, осуществляется крепление профнастила.

Крепление гидроизоляции под обрешетку крыши из профнастила

Выполняя монтаж профнастила на крышу своими руками (как с утеплителем, так и без него), перед установкой обрешетки необходимо постелить гидроизоляционный слой. В качестве изолирующего материала могут выступать ветрозащитная мембранная пленка или битумная гидроизоляция в рулонах – рубероид.

Монтаж гидроизоляции выполняется так:

• Полотно раскручивают из рулона и укладывают, начиная от конька и до свеса карниза.
• Крепление осуществляется к стропильным ногам при помощи скобозабивного пистолета или строительного степлера;
• Внахлест, с шагом 20 см, укладывается следующее полотно гидроизоляции и прибивается к стропильной системе.
• Места стыков двух полотен, а также места забивания скобами проклеиваются уплотнительной лентой с целью герметизации.

Как сделать обрешетку под крышу из профнастила

Когда гидроизоляция постелена и зафиксирована, производится крепление контробрешетки. Это делают забивным способом при помощи оцинкованных гвоздей. Между двумя брусками на одном стропиле оставляют компенсационный зазор в 15-20 мм.

Доску обрешетки начинают крепить по завершению установки контробрешетки. Прибивать начинают от свеса карниза, двигаясь вверх (к коньку). Схема крепления обрешетки под профнастил может быть двух типов:

Сплошная. Доски укладываются вплотную с минимальным зазором для компенсации линейного расширения древесины от перепада температур. Такая схема монтажа обрешетки для крыши профнастила используется, если угол уклона ската менее 15 градусов.

Разреженная (шаговая(. Монтаж соседних досок выполняется с определенным расстоянием, формирующим шаг обрешетки. Обычно этот шаг выбирают в пределах 35-40 см. Применяется данная схема крепления на кровлях углом наклона более 15 градусов. За счет использования меньшего количества пиломатериала, цена строительства каркаса под профнастил является более низкой.

Как обеспечить герметичность и водонепроницаемость при настиле профлиста на крышу

Важной частью кровельного пирога на теплой или холодной крыше из профлиста можно назвать гидроизоляционный слой, который крепится посредством строительного степлера непосредственно на стропила. Для гидроизоляции крыши дома под профнастил используется специальный материал, который не пропускает воду, чем обеспечивает надежную защиту деревянной стропильной конструкции от воздействия влаги.

В качестве части кровли из профнастила, гидроизоляция предназначена для выполнения следующих задач:

• Обеспечение защиты внутренней стороны профнастила от образования очагов коррозии. В отличие от лицевой поверхности нижняя часть материала имеет только лакокрасочное покрытие, которое является самым слабым местом. Намокание поврежденных участков приводит к неизбежному корродированию.
• Предотвращение намокания утеплителя. Намокший теплоизоляционный материал несколько теряет свои эксплуатационные характеристики, причем они не восстанавливаются даже при полном высыхании материала. Уложенная поверх утеплителя гидроизоляция служит отличной защитой от проникновения влаги. Стоит заметить, что указанная функция имеет актуальность лишь для крыши, выполненной в теплом варианте, так как холодная крыша в утеплителе не нуждается.
• Защита от намокания стропильной системы крыши. Основным материалом для изготовления каркаса крыши является дерево, на котором от постоянного контакта с водой может образоваться гниль. Причем это явление наблюдается даже у элементов, обработанных антисептическими средствами.

Как правильно сделать углы и обтекатели при настиле профлиста на крышу

Делимся опытом применения оцинкованного металлопрофиля в качестве кровельного покрытия. Для крыши важны механические характеристики и долговечность. Почему оцинковка, а не дешёвый полиэстер?

Думаю, ни для кого не секрет, что времена в экономике как государства, так и его жителей, сейчас, далеко не лучшее. Но жизнь продолжается со всеми своими потребностями и запросами. Как заменить кровельное покрытие при крайне ограниченном бюджете? Чем покрыть кровлю, когда вокруг всё дорого? Оцинкованный кровельный профнастил (металлопрофиль, профлист)!

Недавно, вынужденно, по просьбе клиента, изучали возможность максимально бюджетного ремонта крыши. Решение приняли, в рубрике «Вопрос-Ответ» его описали , здесь же мы просто поговорим о не заслуженно забытом материале: оцинкованном металле или оцинковке, как его называли в моём детстве.

Оцинкованный металл, материал давно известный и применяется практически всюду от холодильников дома, до кровельных покрытий. Веками он применялся для изготовления фальцевых кровель, куполообразных и арочных кровель в религиозном строительстве. Оцинковка широко применялась в советском строительстве до и после Второй мировой войны. Основу её применения обуславливают хорошие механические и антикоррозионные свойства при относительной дешевизне самого материала.

На практике, в настоящее время, широкое распространение получили листовые кровельные материалы, такие как профнастил (металлопрофиль, профлист), металлочерепица, представляющие из себя профилированный оцинкованный лист с нанесённым на него защитным полимерным покрытием.

Мы писали уже о толщинах металла , применяемых для удешевления профнастила (металлопрофиля, профлиста), металлочерепицы, отдельными производителями профилированных листовых материалов. Писали о сокращении содержания цинка , нанесённого на лист холоднокатаной стали, для антикоррозионной его обработки, о толщинах полиэстра.

Если брать в расчёт стоимость самого дешёвого профнастила (металлопрофиля, профлиста) или металлочерепицы, то, как ни крути, цена для розничного покупателя сложится в районе 60-65 тыс руб/ м2! И это за материал с ЗАЯВЛЕННОЙ толщиной стали 0,35-0,40 мм, с ЗАЯВЛЕННЫМ содержанием цинка 70-100 г/м2! В СССР применение такого металла на кровлю не допускалось ГОСТом, покупатель не может, да и не должен знать всех этих тонкостей! Что мы имеем сейчас, даже говорить не хочется, профнастил с толщиной металла в 0,35 мм, с содержанием цинка 50-70 г/м. продаётся как КРОВЕЛЬНОЕ покрытие. Нужно ли платить деньги за кровлю с такими характеристиками, решать, конечно, Вам, только хочется отметить, что приобретая такое изделие, Вы платите за фольгу, которую Вам уложат на крышу. Некоторое время, она может иметь вид и, даже, цвет кровельного материала, но стать им по сути ей не суждено никогда. Говорить о сроке службы таких изделий очень сложно, ведь он будет напрямую зависеть от погоды: ветра, града, дождя… Хуже всего, когда покупателям, мягко говоря, не договаривают об истинных свойствах таких материалов, пользуясь тем, что у покупателя просто нет денег на качественные, и дешёвку они покупают они вынужденно, а не осознанно.
